Perfiles Doble T: Dimensiones y su Impacto Estructural

En el vasto universo de la construcción y la ingeniería, pocos elementos son tan fundamentales y omnipresentes como los perfiles estructurales. Entre ellos, el perfil de doble T, conocido comúnmente como IPN (I-Profile Normal), se erige como un pilar insustituible en la creación de estructuras robustas y seguras. Pero, ¿alguna vez te has detenido a pensar en la importancia de cada una de sus medidas? ¿Cómo influye una altura de 100 mm o un espesor de ala de 6.80 mm en la capacidad de una viga para soportar peso? Este artículo explora en detalle las dimensiones de un perfil doble T, específicamente el IPN de 100 mm, desglosando cada medida y explicando por qué son tan cruciales en el ámbito de los cálculos estructurales y la seguridad en la construcción.

La precisión en las dimensiones de un perfil no es un detalle menor; es la base sobre la cual se asientan todos los cálculos de resistencia y estabilidad de una edificación. Un ingeniero estructural utiliza estas medidas para determinar el momento de inercia, el módulo resistente y otras propiedades mecánicas que son vitales para asegurar que una viga o columna pueda soportar las cargas para las que fue diseñada. Entender qué mide un perfil doble T es el primer paso para apreciar la complejidad y la ciencia detrás de cada estructura que nos rodea.

¿Qué es un Perfil Doble T (IPN) y Por Qué Son Cruciales Sus Dimensiones?

Un perfil doble T, o IPN, es una barra de acero laminado cuya sección transversal tiene la forma de una letra 'I' mayúscula. Esta forma distintiva no es casualidad; está diseñada específicamente para optimizar la distribución de material, concentrándolo donde más se necesita para resistir las fuerzas de flexión y cizallamiento. Las "alas" (las partes horizontales) son las encargadas de soportar los esfuerzos de compresión y tracción, mientras que el "alma" (la parte vertical que conecta las alas) resiste el esfuerzo cortante.

La crucialidad de sus dimensiones radica en que cada milímetro afecta directamente la capacidad portante del perfil. Pequeñas variaciones pueden tener un impacto significativo en la resistencia y rigidez de una estructura. Por ejemplo, una viga más alta (mayor altura) tiene un mayor momento de inercia, lo que la hace mucho más resistente a la flexión, incluso si el área total de la sección es similar. Esto permite a los ingenieros diseñar estructuras más ligeras y eficientes, pero siempre basándose en cálculos precisos que consideran cada una de estas medidas.

Dimensiones Clave de un Perfil IPN 100 mm: Un Análisis Detallado

Tomemos como referencia el perfil IPN de 100 mm para desglosar sus características dimensionales, las cuales son estándar bajo normativas específicas para garantizar su calidad y comportamiento predecible en el diseño estructural. Para este perfil en particular, las medidas son las siguientes:

• Altura: 100 mm. Esta es la dimensión vertical total del perfil, desde el borde exterior de un ala hasta el borde exterior de la otra. Es la medida más influyente en la resistencia a la flexión de la viga. Cuanto mayor sea la altura, mayor será el brazo de palanca para resistir los momentos flectores, lo que se traduce en una mayor rigidez y capacidad de carga. Es un factor determinante en el momento de inercia, un parámetro clave en los cálculos estructurales.
• Largo del Ala: 50 mm. Se refiere a la medida horizontal de una de las alas. Las alas son cruciales para resistir las fuerzas de compresión y tracción en las fibras más externas del perfil cuando este se somete a flexión. Un ala más ancha contribuye a una mayor estabilidad lateral y una mejor distribución de las cargas en los puntos de apoyo o unión.
• Espesor del Alma: 4,50 mm. Es el espesor de la parte vertical que conecta las dos alas. Aunque es relativamente delgado en comparación con las alas, el alma es fundamental para resistir las fuerzas cortantes y para mantener la distancia entre las alas, lo que contribuye a la altura efectiva del perfil. Su espesor es un factor en la resistencia al pandeo del alma.
• Espesor del Ala: 6,80 / 2,70 mm. Esta doble medida indica que el espesor del ala no es uniforme. Es más grueso en la unión con el alma (6,80 mm, conocido como espesor en la raíz o base del ala) y se reduce gradualmente hacia el borde exterior (2,70 mm, conocido como espesor en el borde o punta del ala). Esta conicidad es típica de los perfiles IPN y se debe al proceso de laminado en caliente. Este diseño optimiza la distribución del material, reforzando la zona de mayor concentración de tensiones donde el ala se une al alma.
• Largo de la Barra: 6 mt. Aunque no es una dimensión de la sección transversal, es una medida comercial estándar muy relevante. Las barras de 6 metros son comunes para facilitar el transporte y la manipulación en obra. Sin embargo, la flexibilidad de poder cortarlas a medida es fundamental para adaptarse a las necesidades específicas de cada proyecto, optimizando el uso del material y minimizando los desperdicios.

La Importancia de la Norma IRAM IAS U 500 - 511 en el Diseño y Cálculo

La mención de la norma IRAM IAS U 500 - 511 es de suma importancia. Las normas técnicas, como esta, establecen los requisitos dimensionales, de composición química y de propiedades mecánicas que deben cumplir los perfiles laminados. Para los ingenieros y constructores, adherirse a estas normas no es una opción, sino una obligación. Garantizan que el material utilizado tiene las propiedades esperadas y que las dimensiones se ajustan a un estándar, lo que permite que los cálculos estructurales sean válidos y confiables. Sin esta estandarización, cada perfil sería único, haciendo imposible la predicción de su comportamiento bajo carga y comprometiendo la seguridad de las edificaciones.

Las calculadoras y programas de diseño estructural están programados con las propiedades derivadas de estas normas. Cuando un ingeniero introduce las dimensiones de un IPN 100, el software asume que cumple con IRAM IAS U 500 - 511, y en base a ello, calcula su resistencia al momento flector, al esfuerzo cortante, su capacidad de pandeo y su deformación, asegurando que el diseño cumpla con los coeficientes de seguridad requeridos.

Materiales y Propiedades Mecánicas: Acero Laminado F-24 o F-26

El perfil IPN 100 mm está fabricado con Acero Laminado F-24 o F-26. Estos códigos se refieren a la calidad del acero, indicando sus propiedades mecánicas, principalmente su límite de fluencia y su resistencia a la tracción. El límite de fluencia es la tensión máxima que el material puede soportar antes de deformarse permanentemente, mientras que la resistencia a la tracción es la tensión máxima que puede soportar antes de fracturarse. Estas propiedades son inherentes al material y son tan críticas como las dimensiones físicas del perfil.

En el ámbito de los cálculos de ingeniería, la selección del tipo de acero es tan crucial como la geometría del perfil. Un acero con mayor límite de fluencia permitirá que el perfil soporte mayores cargas antes de alcanzar su deformación plástica. Las fórmulas de diseño incorporan estos valores para determinar la sección transversal mínima requerida para una aplicación dada, garantizando que la estructura no solo sea segura, sino también eficiente en el uso de materiales.

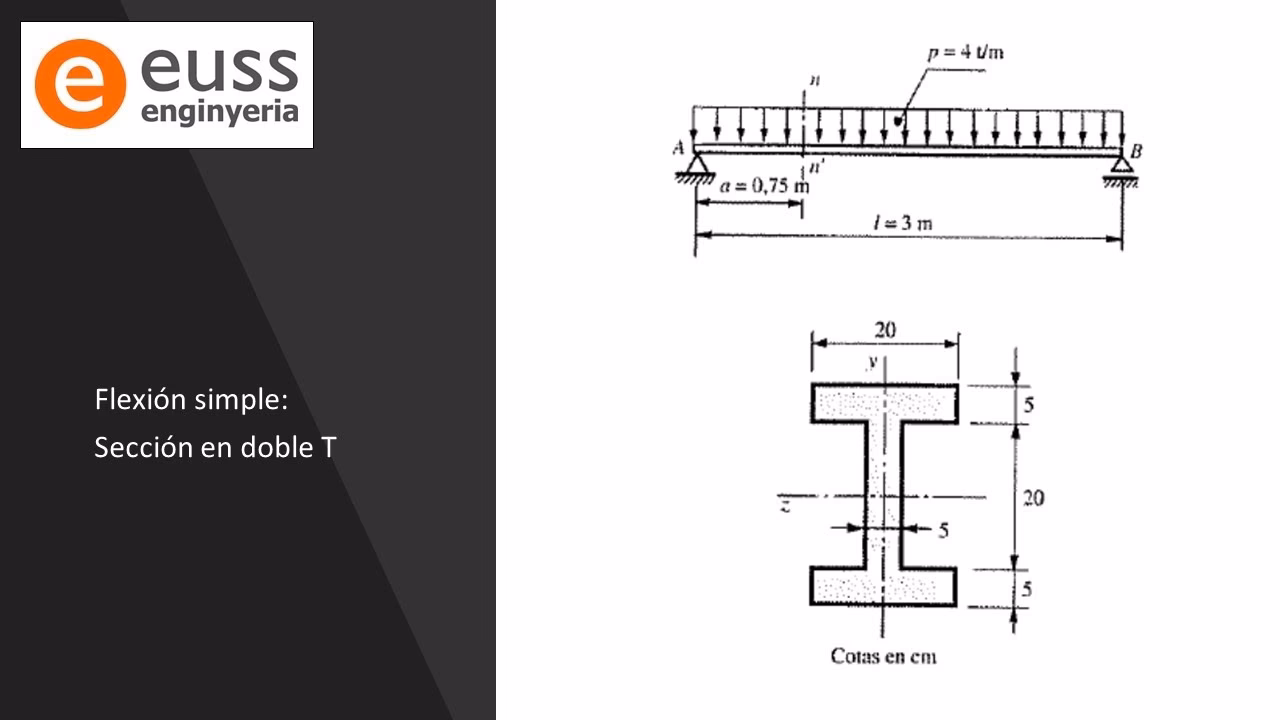

Aplicaciones Estructurales y el Cálculo de Cargas

Los perfiles doble T se utilizan generalmente como vigas o columnas en una amplia variedad de estructuras, desde edificios residenciales y comerciales hasta puentes y naves industriales. Su eficiencia estructural los convierte en la elección predilecta para soportar cargas significativas.

Para determinar qué perfil deben utilizar, es necesario que los ingenieros indiquen el LARGO del mismo y el PESO que debe soportar. Esta información es la entrada principal para cualquier cálculo estructural. A partir de estos datos, y utilizando las dimensiones del perfil, se pueden calcular:

• Momentos Flectores: La tendencia de una fuerza a rotar un elemento. Las alas del perfil son fundamentales para resistir estos momentos.
• Esfuerzos Cortantes: Las fuerzas que tienden a "cortar" el elemento. El alma del perfil es la principal encargada de resistirlos.
• Deflexiones: La cantidad de deformación que experimentará la viga bajo carga. Las dimensiones del perfil, especialmente la altura y el momento de inercia, son determinantes aquí.
• Pandeo: La inestabilidad que puede experimentar una columna bajo compresión. Las dimensiones y la esbeltez del perfil son críticas para prevenirlo.

Todo esto se logra mediante complejos cálculos matemáticos que se realizan con la ayuda de software especializado, pero cuya base radica en la física y la resistencia de materiales. Un ingeniero no solo necesita saber cuánto mide un perfil, sino cómo esas medidas interactúan con las propiedades del material y las cargas aplicadas para garantizar la estabilidad y la seguridad de toda la obra.

Barras Estándar y Cortes a Medida: Flexibilidad para tus Proyectos

La disponibilidad de perfiles en barras de 6 metros de largo es una solución práctica para la logística y el manejo en obra. Sin embargo, la capacidad de cortarlos a medida es una ventaja significativa. Esto permite a los constructores adaptar el material exactamente a las longitudes requeridas por el diseño, minimizando el desperdicio y optimizando los costos. Esta flexibilidad es especialmente valiosa en proyectos donde las longitudes de las vigas o columnas varían considerablemente, o cuando se necesitan piezas cortas para refuerzos o elementos secundarios.

La precisión en el corte a medida es tan importante como la precisión en la fabricación del perfil. Un corte inexacto puede afectar la longitud efectiva de una viga, alterando la distribución de cargas y potencialmente comprometiendo el diseño estructural previamente calculado.

Tabla Comparativa de Perfiles IPN (Ejemplos Ilustrativos)

Para comprender mejor cómo varían las dimensiones entre diferentes tamaños de perfiles IPN, presentamos una tabla comparativa. Es importante destacar que los valores aquí presentados para IPN 80, 120 y 140 son ejemplos ilustrativos basados en proporciones típicas y no deben usarse para diseño sin consultar las tablas y normas específicas del fabricante o la norma IRAM IAS U 500 - 511 para cada perfil.

Esta tabla demuestra cómo, a medida que aumenta la altura del perfil, también lo hacen proporcionalmente el largo del ala y los espesores, resultando en un incremento significativo del peso por metro lineal y, consecuentemente, de su capacidad de carga y resistencia.

Preguntas Frecuentes sobre Perfiles Doble T y Sus Dimensiones

Aquí respondemos algunas de las preguntas más comunes relacionadas con los perfiles doble T y sus características:

¿Qué significa IPN?
IPN significa "I-Profile Normal" (Perfil I Normal). Es una denominación estandarizada para un tipo de perfil de acero laminado con sección en forma de I, cuyas dimensiones y propiedades están definidas por normas específicas.

¿Por qué es importante la altura del perfil?
La altura del perfil es la dimensión más crítica para su resistencia a la flexión. Una mayor altura aumenta el momento de inercia del perfil, lo que significa que es mucho más eficiente para resistir cargas que causan flexión, como las que actúan sobre una viga.

¿Cómo se calcula el perfil adecuado para una viga o columna?
La selección del perfil adecuado implica complejos cálculos de ingeniería estructural. Se deben considerar el largo del elemento, el tipo y magnitud de las cargas que soportará (peso propio, cargas vivas, cargas muertas, viento, sismo, etc.), las condiciones de apoyo, el material del perfil y las normativas de diseño. Los ingenieros utilizan fórmulas de resistencia de materiales y software especializado para determinar el perfil óptimo que garantice la seguridad y economía del proyecto.

¿Cuál es la diferencia entre un perfil IPN y un IPE?
Ambos son perfiles con forma de I, pero difieren en sus dimensiones y geometrías. Los perfiles IPN tienen alas con espesor variable (conicidad), mientras que los perfiles IPE (I-Profile Europeo) tienen alas con espesor constante y bordes paralelos. Los IPE suelen ser más ligeros para la misma altura y tienen una mejor relación resistencia/peso, siendo más modernos y eficientes en muchos diseños actuales. Sin embargo, los IPN siguen siendo ampliamente utilizados.

¿Qué significa el "espesor del ala" con dos valores (6,80 / 2,70 mm)?
Esto indica que el ala del perfil tiene un espesor variable. El primer valor (6,80 mm) es el espesor en la raíz o base del ala, es decir, donde se une con el alma. El segundo valor (2,70 mm) es el espesor en el borde o punta del ala. Esta conicidad es característica de los perfiles IPN, optimizando el uso del material donde las tensiones son mayores.

¿Qué es la norma IRAM IAS U 500 - 511?
Es una norma argentina (IRAM) de la Industria del Acero (IAS) que establece las características dimensionales y de calidad para los perfiles de acero laminado en caliente, incluyendo los perfiles IPN. Su cumplimiento asegura que el producto cumple con los estándares de diseño y seguridad.

¿Los perfiles doble T se pueden cortar a medida?
Sí, aunque vienen en largos estándar (como 6 metros), la mayoría de los proveedores ofrecen el servicio de corte a medida. Esto es muy útil para adaptarse a las necesidades específicas de cada proyecto y minimizar el desperdicios de material.

Conclusión: La Precisión Dimensional como Pilar de la Seguridad Estructural

En definitiva, la respuesta a la pregunta "¿cuánto mide un perfil doble T?" va mucho más allá de una simple lista de números. Cada milímetro de la altura, el largo del ala o el espesor del alma y el ala de un perfil IPN tiene un propósito y una función específica en la compleja ecuación del diseño estructural. Estas dimensiones son los insumos críticos para cualquier cálculo de ingeniería que busque garantizar la resistencia, la rigidez y, en última instancia, la seguridad de cualquier edificación.

La estandarización a través de normas como IRAM IAS U 500 - 511 asegura que, cuando un ingeniero especifica un IPN de 100 mm, está trabajando con un elemento cuyas propiedades mecánicas y dimensionales son predecibles y confiables. En el mundo de la construcción, donde la vida humana y la inversión económica están en juego, la precisión dimensional no es solo una característica; es un pilar fundamental sobre el cual se construyen la confianza y la durabilidad de nuestras estructuras.
