Dominando la Velocidad de Avance y Corte en CNC

El mecanizado CNC es un proceso de fabricación sustractivo fundamental en la industria moderna, donde la precisión y la eficiencia son clave. Para lograr el producto final deseado, se requiere un corte meticuloso del material, eliminando virutas hasta obtener la forma y las dimensiones específicas. En este proceso, dos parámetros son de vital importancia para los operarios: la cantidad de material que la máquina cortará por revolución y la velocidad a la que se moverá la herramienta. Aquí es donde la distinción entre la velocidad de avance y la velocidad de corte se vuelve crucial.

Al diseñar piezas para el mecanizado CNC, es imperativo considerar estos parámetros, ya que aseguran la optimización de diversas fases del proceso. Mientras que la velocidad de corte es fundamental para aspectos como la vida útil de la herramienta y el consumo de energía, la velocidad de avance es determinante para el tiempo de mecanizado y la rugosidad superficial del área acabada. Este artículo profundiza en la comparación entre la velocidad de avance y la velocidad de corte, y explica detalladamente cómo derivar cada una de ellas para obtener resultados óptimos.

¿Qué es la Velocidad de Corte?

La velocidad de corte, a menudo referida como velocidad superficial, se define generalmente como la velocidad relativa entre la superficie de la pieza de trabajo y el filo de la herramienta de corte. También puede entenderse como la rapidez con la que la pieza de trabajo se desplaza más allá del filo de la herramienta. Los maquinistas la miden comúnmente en pies de superficie por minuto (SFM) o metros por minuto (m/min). La velocidad de corte es un factor primordial en la determinación de otros parámetros críticos del mecanizado CNC, como la temperatura de corte generada, el consumo de energía de la máquina y la vida útil de la herramienta. Su influencia directa en estos parámetros marca una diferencia significativa con la velocidad de avance.

Factores que Determinan la Velocidad de Corte

Para que el proceso de mecanizado CNC produzca la mejor pieza posible, es necesario asegurarse de que la velocidad de corte sea la óptima. Aunque no existe una fórmula única para una velocidad óptima universal, es posible predecirla para un proceso de mecanizado CNC particular al considerar varios factores clave:

• Dureza de la Pieza de Trabajo: Este es uno de los factores más importantes. Cuanto más duro sea el material que se está cortando, más lenta deberá ser la velocidad de corte, y viceversa. Por ejemplo, mecanizar materiales como el acero requerirá una velocidad de corte más baja en comparación con el aluminio, que es más blando.
• Material de la Herramienta de Corte: Existen diversas herramientas de corte para las operaciones de mecanizado CNC, y cada una está fabricada con distintos materiales que poseen diferentes propiedades de dureza y resistencia al calor. El material de la herramienta de corte tendrá un impacto significativo en la velocidad de corte utilizada. Si la herramienta es de alta resistencia (como el carburo o la cerámica), el maquinista puede utilizar una velocidad de corte más alta con un menor detrimento. Sin embargo, las herramientas de corte fabricadas con materiales más blandos tenderán a desgastarse rápidamente a velocidades de corte elevadas, lo que acortará su vida útil.
• Vida Útil Esperada de la Herramienta: El tiempo que el maquinista desea que dure la herramienta es otro factor importante. Esto implica considerar variables como el costo de la herramienta en comparación con la cantidad de piezas que se producirán. Si las variables económicas son favorables, entonces una alta velocidad de corte podría ser factible, incluso si reduce ligeramente la vida útil de la herramienta.
• Profundidad del Corte: Los cortes más profundos eliminan una mayor cantidad de material, lo que aumenta la carga sobre la herramienta y genera más calor. Para compensar esto y proteger la herramienta, es necesario reducir la velocidad de corte. Un exceso de velocidad a una gran profundidad de corte desgasta rápidamente las herramientas, además de aumentar la fuerza de corte y disminuir la calidad de la superficie. Por el contrario, los cortes más pequeños y superficiales permiten el uso de velocidades de corte mayores.

Rangos de Velocidad de Corte Recomendados

A continuación, se presentan tablas con rangos de velocidad de corte permitidos que pueden servir como guía, aunque los valores específicos pueden variar según la máquina, la refrigeración y otros factores.

Nota: Esta tabla es específicamente para herramientas de acero de alta velocidad (HSS). Si se utiliza una herramienta de carburo, se recomienda multiplicar las velocidades indicadas por un factor de 2 a 4. Para herramientas de acero al carbono, la velocidad de corte debe ser menor. Todas las velocidades están en pies superficiales por minuto (SFM).

¿Qué es la Velocidad de Avance?

La velocidad de avance es la distancia que recorre la herramienta de corte durante una revolución del husillo en operaciones de torneado o mandrinado, o la velocidad a la que avanza la herramienta de corte contra la pieza de trabajo en operaciones de fresado. Se mide en pulgadas por revolución (ipr) o milímetros por revolución (mm/rev) para procesos de torneado y mandrinado. Para procesos de fresado, los maquinistas utilizan pulgadas por minuto (ipm) o milímetros por minuto (mm/min). Al calcular la velocidad de avance, es fundamental considerar la cantidad de ranuras o dientes que tiene la herramienta de corte y el avance que se aplica por cada diente. La velocidad de avance es vital para el acabado superficial de la pieza maquinada y el tiempo total de mecanizado.

Factores que Determinan la Velocidad de Avance

La velocidad de avance también influye en factores como la vida útil de la herramienta y el consumo de energía, aunque en menor medida que la velocidad de corte. Sin embargo, su impacto más significativo se observa en el aspecto estético final de la pieza mecanizada, es decir, la rugosidad de la superficie. Por lo tanto, su optimización es crucial en los procesos de mecanizado CNC. Para determinar su valor óptimo, los maquinistas consideran factores como los siguientes:

• Ancho de Corte: Cualquier ancho de corte inferior a la mitad del diámetro de la herramienta puede provocar el adelgazamiento de la viruta. El adelgazamiento de la viruta es un fenómeno en el que se reduce la carga de viruta (la cantidad de material cortado por cada diente de la herramienta en una revolución). Esto puede prolongar el tiempo de mecanizado. Aumentar la velocidad de avance puede ayudar a mitigar los efectos del adelgazamiento de la viruta, aumentando así la productividad y, paradójicamente, la vida útil de la herramienta al reducir la fricción.
• Geometría de la Herramienta de Corte: La forma y el ángulo de corte de la herramienta influyen directamente en cómo se forma y se evacúa la viruta, y en la calidad del acabado superficial. Si la geometría de la herramienta lo permite, a menudo se puede optar por una velocidad de avance más alta sin comprometer excesivamente el acabado.
• Capacidad de la Máquina Herramienta: Una velocidad de avance más alta puede generar mayores fuerzas de corte y vibraciones. Es esencial seleccionar una velocidad de avance que la máquina pueda manejar sin exceder su rigidez, potencia o capacidad de absorber vibraciones, lo que podría afectar la precisión y la vida útil de la herramienta.
• Acabado Superficial Deseado: Las velocidades de avance más bajas generalmente resultan en un mejor acabado superficial, con menos marcas de herramienta. Para cortes preliminares o de desbaste, se puede utilizar una velocidad de avance más alta para una eliminación rápida de material. Como ejemplo, se puede considerar una velocidad de avance de 0.01-0.05 mm/rev para operaciones de acabado, mientras que una velocidad de avance de 0.1-0.3 mm/rev puede ser adecuada para operaciones de torneado de desbaste.
• Productividad: Para lograr tasas de productividad más altas, es posible aumentar la velocidad de avance, a menudo a expensas de la calidad de la superficie. Alternativamente, manteniendo la velocidad de avance estable, es factible aumentar la velocidad de corte para acelerar la eliminación de material.
• Límite de Tasa de Alimentación de la Máquina: Las máquinas herramienta suelen tener límites mínimos y máximos para la velocidad de avance que pueden generar. En máquinas convencionales, las opciones de velocidad de avance pueden ser limitadas dentro de un rango preestablecido.
• Otras Consideraciones: Otros factores que pueden influir en la velocidad de avance incluyen el tipo específico de herramienta, la potencia disponible en el husillo de la máquina, la fuerza y la rigidez de la pieza de trabajo, y los hilos por pulgada (TPI) para operaciones de roscado.

Velocidad de Avance vs. Velocidad de Corte: Las Diferencias Clave

Debido a la naturaleza interconectada de sus definiciones y su impacto en el mecanizado, es común confundir la velocidad de avance y la velocidad de corte. Sin embargo, existen bastantes factores prácticos que marcan una clara diferencia entre ellas:

• Temperatura de Corte y Vida Útil de la Herramienta: La temperatura de corte es un factor crucial. Las temperaturas de corte elevadas pueden deteriorar la vida útil de la herramienta y el acabado superficial de la pieza. La velocidad de corte tiene un efecto mucho más pronunciado sobre la temperatura de corte y, por ende, sobre la vida útil de la herramienta que la velocidad de avance. La velocidad de avance tiene una influencia comparativamente menor en estos aspectos.
• Rugosidad de la Superficie y Marcas Festoneadas: Las marcas festoneadas, también conocidas como marcas de avance, son imperfecciones que siempre acompañan a las piezas mecanizadas y son la causa principal de la rugosidad superficial. La velocidad de avance tiene una influencia directa y significativa en la visibilidad y el tamaño de estas marcas. Cuanto mayor sea la velocidad de avance, mayor será el grado de las marcas festoneadas y, por lo tanto, la rugosidad de la superficie. En contraste, la velocidad de corte no afecta directamente las marcas festoneadas ni los acabados superficiales.
• Directriz y Generatriz: En geometría, una generatriz es un punto o línea que, al moverse a lo largo de una trayectoria (la directriz), genera una nueva forma o superficie. En el mecanizado, el objetivo es crear superficies geométricas con acabados estéticamente agradables y alta precisión. La diferencia fundamental es que la velocidad de corte proporciona la generatriz (la trayectoria del filo de corte), mientras que el movimiento de avance proporciona la directriz (la ruta de avance de la herramienta que define la forma).
• Unidades de Medida: Las unidades de medida son distintas. La velocidad de corte se mide en unidades lineales de distancia por tiempo (SFM, m/min), mientras que la velocidad de avance se mide en distancia por revolución (ipr, mm/rev) o distancia por tiempo (ipm, mm/min) dependiendo de la operación.
• Impacto en la Fuerza de Corte y el Consumo de Energía: La velocidad de corte tiene una influencia principal y más directa sobre la fuerza de corte y la potencia requerida. La velocidad de avance, aunque afecta estos parámetros a través de la carga de viruta y la velocidad de eliminación de material, lo hace en una escala moderada en comparación con la velocidad de corte.
• Movimiento Generado: La velocidad de corte es generada por el movimiento de corte (rotatorio o lineal de la herramienta o pieza), mientras que la velocidad de avance es generada por el movimiento de avance (lineal de la herramienta).

La siguiente tabla resume las principales diferencias entre la velocidad de corte y la velocidad de avance:

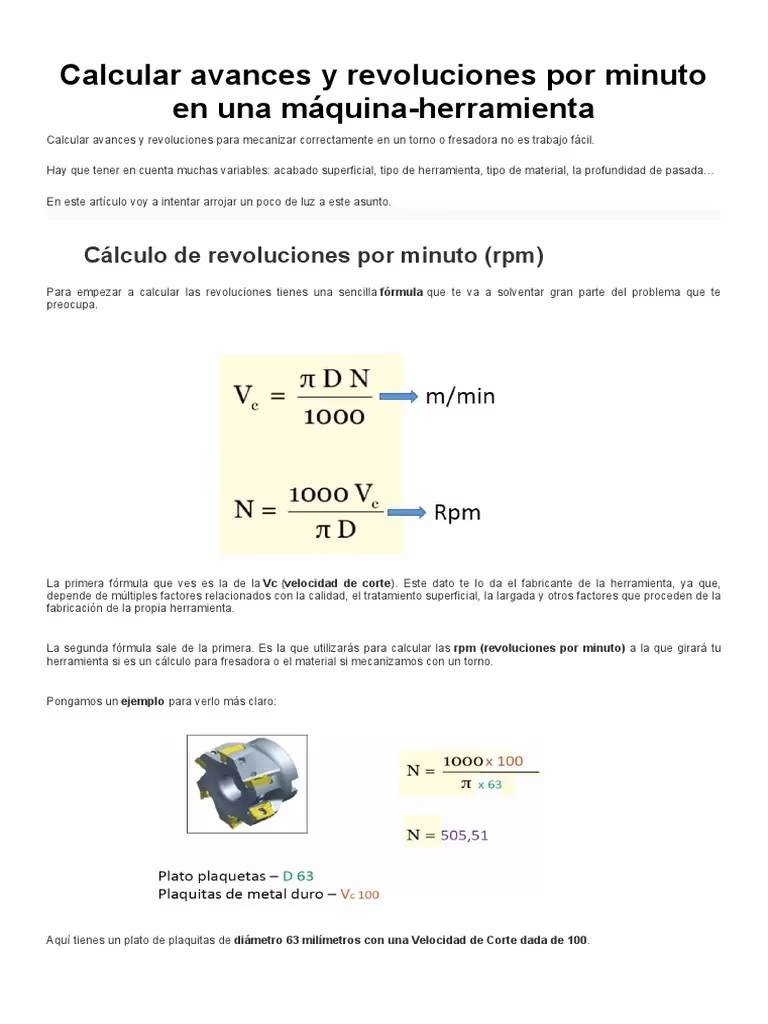

Cómo Calcular la Velocidad de Corte y la Velocidad de Avance

La velocidad del husillo (RPM - Revoluciones Por Minuto) es la base para determinar tanto la velocidad de corte como la velocidad de avance. Aunque los cálculos pueden parecer complejos al principio, entender las fórmulas básicas es esencial.

Cálculo de la Velocidad de Corte (Vc)

La velocidad de corte se calcula en función del diámetro de la herramienta (o de la pieza en torneado) y la velocidad de rotación del husillo. Las fórmulas más comunes son:

• Para unidades imperiales (pies/min o SFM):
  Vc (SFM) = (π * D * N) / 12
  Donde:
  π (Pi) ≈ 3.14159
  D = Diámetro de la herramienta (o de la pieza en torneado) en pulgadas.
  N = Velocidad del husillo en RPM (revoluciones por minuto).
  12 = Factor de conversión para obtener pies (ya que D está en pulgadas y hay 12 pulgadas en un pie).
• Para unidades métricas (m/min):
  Vc (m/min) = (π * D * N) / 1000
  Donde:
  π (Pi) ≈ 3.14159
  D = Diámetro de la herramienta (o de la pieza en torneado) en milímetros.
  N = Velocidad del husillo en RPM (revoluciones por minuto).
  1000 = Factor de conversión para obtener metros (ya que D está en milímetros y hay 1000 milímetros en un metro).

Es importante notar que estas fórmulas se utilizan a menudo para *determinar* la velocidad del husillo (N) una vez que se ha seleccionado la velocidad de corte óptima (Vc) y se conoce el diámetro de la herramienta (D). La fórmula se reordenaría a: N = (Vc * 12) / (π * D) para imperiales o N = (Vc * 1000) / (π * D) para métricas.

Cálculo de la Velocidad de Avance (Vf)

El cálculo de la velocidad de avance difiere ligeramente entre operaciones de fresado y torneado/mandrinado.

• Para Operaciones de Fresado (Velocidad de Avance por Minuto - IPM o mm/min):
  Para el fresado, primero se debe determinar el avance por diente (fz), que es la cantidad de material que se espera que cada diente de la herramienta corte. Este valor suele obtenerse de tablas de datos de herramientas y materiales.
  Vf (IPM o mm/min) = fz * Z * N
  Donde:
  fz = Avance por diente (inches/tooth o mm/tooth).
  Z = Número de dientes (o flautas) de la herramienta de corte.
  N = Velocidad del husillo en RPM.
• Para Operaciones de Torneado o Mandrinado (Velocidad de Avance por Revolución - IPR o mm/rev):
  En estas operaciones, la velocidad de avance se especifica directamente como la distancia que la herramienta avanza por cada revolución de la pieza.
  Vf (IPR o mm/rev) = f
  Donde:
  f = Avance por revolución (inches/revolution o mm/revolution). Este valor también se obtiene de tablas de datos de herramientas y materiales, y se selecciona según el acabado superficial deseado y el material.

Es crucial que estos cálculos se realicen con precisión para garantizar la eficiencia del proceso, la calidad de la pieza y la durabilidad de las herramientas.

Importancia Vital de la Velocidad de Corte y la Velocidad de Avance

La correcta selección y optimización de la velocidad de corte y la velocidad de avance son fundamentales para el éxito de cualquier operación de mecanizado CNC. Estos parámetros no solo determinan la velocidad y la cantidad de eliminación de material, sino que también tienen un impacto directo en:

• La Vida Útil de la Herramienta: Una combinación incorrecta de velocidades puede acortar drásticamente la vida útil de una herramienta, aumentando los costos y el tiempo de inactividad por reemplazo.
• La Temperatura de Corte: La velocidad de corte influye directamente en la temperatura de la zona de corte. Temperaturas excesivas pueden degradar la calidad del material, deformar la pieza y acelerar el desgaste de la herramienta.
• La Calidad del Acabado Superficial: Una velocidad de avance óptima es necesaria para lograr la rugosidad superficial deseada. Velocidades de avance demasiado altas o bajas pueden dejar marcas indeseadas o un acabado deficiente.
• La Prevención de Fallas: En materiales más duros como el titanio o el Inconel, el margen de error para estas velocidades es muy estrecho. Incluso una pequeña discrepancia puede provocar rápidamente la rotura de la herramienta de corte, lo que resulta en daños a la pieza y la máquina.

Comprender y aplicar correctamente estos parámetros es lo que distingue un mecanizado eficiente y de alta calidad de uno propenso a errores y costosos desperdicios.

Preguntas Frecuentes sobre la Velocidad de Avance y de Corte en el Mecanizado CNC

¿Cómo se calcula el avance por diente?

El avance por diente (fz) no se calcula directamente de un movimiento de mesa. Más bien, es un valor que se selecciona o se determina a partir de tablas de referencia proporcionadas por los fabricantes de herramientas, basándose en el material de la pieza de trabajo, el material de la herramienta de corte y el tipo de operación (desbaste o acabado). Una vez que se tiene este valor de avance por diente, se utiliza junto con el número de dientes de la herramienta (Z) y la velocidad del husillo (N) para calcular la velocidad de avance general de la herramienta en fresado (Vf = fz * Z * N).

¿Qué es el avance en el torneado?

En el torneado, el avance se refiere a la distancia que la herramienta de corte se mueve longitudinalmente (a lo largo del eje de la pieza de trabajo) por cada revolución de la pieza. Se mide comúnmente en pulgadas por revolución (ipr) o milímetros por revolución (mm/rev). A diferencia del fresado, donde se considera el avance por diente, en el torneado el avance se aplica por cada vuelta completa de la pieza. Este parámetro es crucial para determinar la rugosidad de la superficie y el tiempo de ciclo en operaciones de torneado.

¿La velocidad de corte y el avance son iguales?

No, la velocidad de corte y el avance no son conceptos intercambiables. La velocidad de corte se refiere a la velocidad relativa entre el filo de la herramienta y la superficie de la pieza de trabajo (qué tan rápido corta la herramienta a través del material). Por otro lado, la velocidad de avance se refiere a la velocidad a la que la herramienta avanza a través del material o la distancia que se mueve por revolución (qué tan rápido se mueve la herramienta a lo largo de la pieza).

¿Qué es el SFM en mecanizado?

SFM, abreviatura de "Surface Feet per Minute" (Pies de Superficie por Minuto), es una métrica ampliamente utilizada para medir la velocidad de corte en el mecanizado, particularmente en sistemas de unidades imperiales. SFM denota la distancia, en pies, que un punto en la circunferencia de la herramienta (o la pieza en torneado) puede recorrer a través de la pieza de trabajo en un minuto. Un valor SFM más alto indica una velocidad de corte más rápida.

¿Por qué son importantes la velocidad de corte y el avance en el mecanizado CNC?

Los ingenieros y maquinistas deben considerar cuidadosamente las velocidades de corte y los avances en el mecanizado CNC porque impactan directamente en la calidad general del producto final, la eficiencia del proceso y la vida útil de las herramientas. Si la velocidad de corte es demasiado lenta, puede resultar en un corte impreciso y áspero, lo que podría provocar problemas como rebabas. Si es demasiado rápida, puede generar calor excesivo y desgaste prematuro de la herramienta. De manera similar, una velocidad de avance incorrecta puede llevar a un acabado superficial deficiente o a una eliminación ineficiente de material.

Conclusión

Determinar la velocidad de avance y de corte óptimas, junto con otros factores como la profundidad de corte, el tipo de herramienta y el acabado superficial deseado, son elementos clave que pueden mejorar drásticamente cualquier proceso de mecanizado CNC. Comprender la distinción entre estos dos parámetros y cómo interactúan entre sí es fundamental para lograr piezas mecanizadas con la precisión y calidad requeridas. La correcta aplicación de estos cálculos y la consideración de los factores influyentes no solo optimizan la producción, sino que también prolongan la vida útil de las herramientas y garantizan un resultado final superior.
