Calculando el Área de Émbolos en Prensas Hidráulicas

Las prensas hidráulicas son maravillas de la ingeniería moderna, capaces de aplicar fuerzas colosales con una aparente facilidad. Desde talleres de automoción hasta grandes industrias de fabricación, su capacidad para multiplicar la fuerza es fundamental. Pero, ¿cuál es el secreto detrás de esta potencia? La respuesta reside en un principio fundamental de la física de fluidos: el Principio de Pascal, y su aplicación directa a la superficie de los componentes clave: los émbolos o pistones. Comprender cómo calcular el área de estos émbolos no es solo un ejercicio matemático, es la base para diseñar, operar y optimizar cualquier sistema hidráulico.

En este artículo, desglosaremos paso a paso cómo determinar el área de un émbolo de prensa hidráulica, exploraremos la importancia crítica de este cálculo en la multiplicación de fuerza y proporcionaremos ejemplos prácticos que te ayudarán a dominar este concepto esencial. Prepárate para sumergirte en el mundo donde un cálculo preciso se traduce en una fuerza inmensa.

La Fórmula Fundamental: Área de un Círculo

La gran mayoría de los émbolos y pistones utilizados en prensas hidráulicas tienen una sección transversal circular. Esto se debe a que un círculo es la forma más eficiente para contener presión y distribuir la fuerza de manera uniforme, además de simplificar enormemente el sellado. Por lo tanto, el cálculo del área de un émbolo se reduce a la fórmula clásica para el área de un círculo.

Existen dos formas principales de calcular el área de un círculo, dependiendo de si conoces su radio o su diámetro:

1. Usando el Radio (r)

El radio es la distancia desde el centro del círculo hasta cualquier punto de su circunferencia. Si conoces el radio del émbolo, la fórmula para el área (A) es:

A = π * r²

Donde:

• A es el área del círculo.
• π (Pi) es una constante matemática, aproximadamente 3.14159.
• r es el radio del émbolo.
• r² significa el radio multiplicado por sí mismo (r * r).

2. Usando el Diámetro (d)

El diámetro es la distancia que atraviesa el centro del círculo de un lado a otro. Es el doble del radio (d = 2r). Si conoces el diámetro del émbolo, puedes usar una fórmula derivada:

A = π * (d/2)²

O, de forma equivalente y a menudo más práctica:

A = (π * d²) / 4

Donde:

• A es el área del círculo.
• π (Pi) es aproximadamente 3.14159.
• d es el diámetro del émbolo.
• d² significa el diámetro multiplicado por sí mismo (d * d).

Es crucial elegir la fórmula que mejor se adapte a los datos que tienes disponibles, siendo el diámetro el más común de medir directamente en un émbolo.

Unidades de Medida: La Importancia de la Consistencia

Antes de sumergirnos en ejemplos, es vital hablar de las unidades de medida. La consistencia en las unidades es fundamental para obtener resultados correctos. Si mides el radio o el diámetro en centímetros (cm), el área resultante estará en centímetros cuadrados (cm²). Si lo mides en milímetros (mm), el área será en milímetros cuadrados (mm²), y así sucesivamente con metros (m²) o pulgadas (in²).

En hidráulica, las unidades más comunes para el área son cm² y pulgadas cuadradas (in²), ya que la presión se expresa a menudo en bares (1 bar = 10 N/cm²) o PSI (libras por pulgada cuadrada).

Ejemplo Práctico de Cálculo de Área

Vamos a calcular el área de un émbolo con un ejemplo concreto.

Ejemplo 1: Cálculo usando el Diámetro

Supongamos que tienes un émbolo de prensa hidráulica con un diámetro (d) de 10 centímetros (cm).

1. Identifica el valor del diámetro: d = 10 cm
2. Aplica la fórmula: A = (π * d²) / 4
3. Sustituye los valores: A = (3.14159 * (10 cm)²) / 4
4. Calcula el cuadrado del diámetro: (10 cm)² = 10 cm * 10 cm = 100 cm²
5. Multiplica por Pi: 3.14159 * 100 cm² = 314.159 cm²
6. Divide por 4: A = 314.159 cm² / 4 = 78.53975 cm²

Por lo tanto, el área de este émbolo es de aproximadamente 78.54 cm².

Ejemplo 2: Cálculo usando el Radio

Ahora, imaginemos un émbolo con un radio (r) de 2.5 pulgadas (in).

1. Identifica el valor del radio: r = 2.5 in
2. Aplica la fórmula: A = π * r²
3. Sustituye los valores: A = 3.14159 * (2.5 in)²
4. Calcula el cuadrado del radio: (2.5 in)² = 2.5 in * 2.5 in = 6.25 in²
5. Multiplica por Pi: A = 3.14159 * 6.25 in² = 19.6349375 in²

En este caso, el área del émbolo es de aproximadamente 19.63 in².

La Importancia del Área en la Multiplicación de Fuerza (Principio de Pascal)

El cálculo del área del émbolo no es un fin en sí mismo, sino una pieza fundamental para entender cómo funciona una prensa hidráulica y su capacidad de multiplicación de fuerza. El Principio de Pascal establece que un cambio de presión aplicado a un fluido incompresible confinado se transmite íntegramente a cada punto del fluido y a las paredes del recipiente.

En una prensa hidráulica, esto se traduce en lo siguiente:

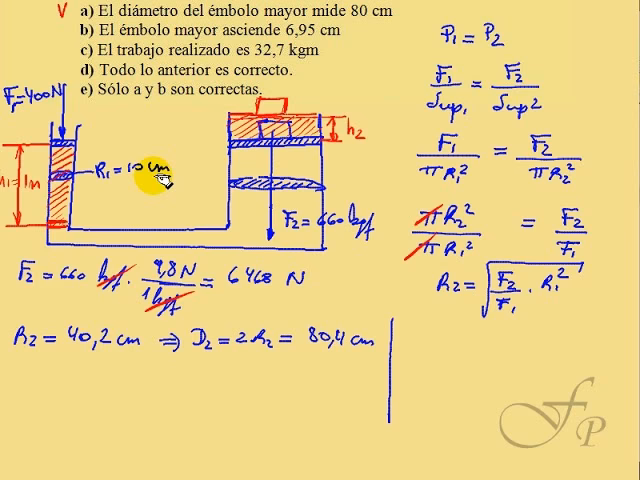

• Se aplica una fuerza pequeña (F1) a un émbolo de área pequeña (A1).
• Esta fuerza crea una presión (P = F1/A1) en el fluido.
• Según el Principio de Pascal, esta misma presión (P) se transmite a un émbolo más grande (A2).
• La fuerza de salida (F2) generada en el émbolo grande será el producto de esa presión por el área del émbolo grande: F2 = P * A2.

Como P = F1/A1, podemos sustituirlo en la segunda ecuación para obtener la relación clave:

F2 = (F1 / A1) * A2

O, reordenando:

F2 / F1 = A2 / A1

Esta última relación muestra claramente por qué el área es tan importante: la relación entre las fuerzas de salida y entrada es directamente proporcional a la relación entre las áreas de los émbolos. Si el émbolo de salida (A2) es diez veces más grande que el émbolo de entrada (A1), la fuerza de salida (F2) será diez veces mayor que la fuerza de entrada (F1).

Esta es la esencia de la multiplicación de fuerza en un sistema hidráulico. Un pequeño esfuerzo en un área pequeña se convierte en una gran fuerza sobre un área grande, permitiendo levantar coches, prensar metales o realizar otras tareas pesadas con relativa facilidad.

Consideraciones Prácticas para la Medición

Para calcular con precisión el área de un émbolo, primero necesitas medir su diámetro o radio con la mayor exactitud posible. Las herramientas comunes para esto incluyen:

• Calibradores (Pie de Rey): Ideales para medir diámetros externos e internos con buena precisión.
• Micrómetros: Ofrecen una precisión aún mayor, crucial para aplicaciones donde cada fracción de milímetro cuenta.
• Cintas métricas o reglas: Solo para mediciones muy aproximadas, no recomendadas para cálculos precisos en ingeniería.

Asegúrate de que la superficie del émbolo esté limpia y libre de suciedad o corrosión que pueda afectar la medición. Mide en varios puntos si el émbolo muestra signos de desgaste irregular, aunque para fines de cálculo de área, generalmente se asume una sección circular perfecta.

Áreas en Cilindros de Doble Efecto: Un Caso Especial

Mientras que el cálculo básico del área de un émbolo circular es sencillo, algunos sistemas hidráulicos, como los cilindros de doble efecto, presentan una pequeña variación que vale la pena mencionar. Un cilindro de doble efecto puede aplicar fuerza en ambas direcciones (extensión y retracción).

Cuando el cilindro se extiende, la presión actúa sobre el área completa del pistón (A1 = πd²/4), como hemos calculado. Sin embargo, cuando el cilindro se retrae, la presión actúa sobre el área anular (en forma de anillo) que queda después de restarle el área de la varilla del pistón (A_varilla) al área total del pistón.

El área efectiva para la retracción (A_retract) sería:

A_retract = A_piston - A_varilla

Donde:

• A_piston es el área total del émbolo (πd_pistón²/4).
• A_varilla es el área de la sección transversal de la varilla (πd_varilla²/4).

Esto significa que la fuerza de retracción suele ser menor que la fuerza de extensión, ya que el área efectiva es menor. Aunque este es un detalle más avanzado, ilustra cómo el cálculo del área es fundamental para comprender el rendimiento completo de los componentes hidráulicos.

Tabla Comparativa de Áreas Comunes de Émbolos

Para facilitar la comprensión y ofrecer una referencia rápida, la siguiente tabla muestra el área de émbolos circulares con diámetros comunes, calculados usando π ≈ 3.14159.

Esta tabla demuestra cómo un pequeño aumento en el diámetro del émbolo puede resultar en un aumento significativo de su área, lo que a su vez impacta directamente en la fuerza que puede generar o soportar.

Preguntas Frecuentes sobre el Cálculo del Área de Émbolos

¿Por qué es tan importante calcular el área del émbolo en una prensa hidráulica?

Es crucial porque el área del émbolo, junto con la presión del fluido, determina la fuerza que el sistema puede generar. Según el Principio de Pascal, la presión se distribuye uniformemente, y una mayor área de salida permite multiplicar una pequeña fuerza de entrada en una fuerza de salida mucho mayor. Sin este cálculo preciso, sería imposible diseñar o predecir la capacidad de fuerza de una prensa hidráulica.

¿Qué unidades debo usar para el diámetro y el área en el cálculo?

Debes usar unidades consistentes. Si mides el diámetro en centímetros (cm), el área resultante será en centímetros cuadrados (cm²). Si mides en pulgadas (in), el área será en pulgadas cuadradas (in²). La elección de la unidad a menudo depende de la región (sistema métrico o imperial) y de las unidades en las que se expresa la presión (por ejemplo, bares para cm², o PSI para in²).

¿Cómo afecta el tamaño del émbolo a la fuerza de salida de la prensa?

El tamaño del émbolo afecta directamente la fuerza de salida. Cuanto mayor sea el área del émbolo de salida en comparación con el émbolo de entrada, mayor será la multiplicación de fuerza. Por ejemplo, si el émbolo de salida tiene un área diez veces mayor que el de entrada, la fuerza de salida será diez veces mayor que la fuerza aplicada. Esta relación es el corazón de la ventaja mecánica que ofrecen las prensas hidráulicas.

¿Es diferente el cálculo para un émbolo de un cilindro de doble efecto?

Sí, en un cilindro de doble efecto, aunque el área para la extensión es simplemente el área total del pistón (πd²/4), el área efectiva para la retracción es diferente. Para la retracción, la fuerza se aplica sobre el área anular que resulta de restar el área de la varilla del pistón al área total del pistón. Esto significa que la fuerza de retracción suele ser menor debido a la menor área efectiva.

¿Qué herramientas necesito para medir un émbolo con precisión?

Para mediciones precisas, se recomienda usar un calibrador (pie de rey) o un micrómetro. Estas herramientas permiten obtener mediciones de diámetro con una alta fiabilidad, lo cual es esencial para que el cálculo del área sea lo más exacto posible y, por ende, para una correcta evaluación de la capacidad de fuerza del sistema hidráulico.

¿Qué sucede si el émbolo no es perfectamente circular?

En la práctica, casi todos los émbolos de prensas hidráulicas son circulares debido a la eficiencia en la distribución de presión y el sellado. Si un émbolo tuviera una forma no circular (como un cuadrado o un rectángulo, lo cual es muy raro en prensas hidráulicas), se aplicarían las fórmulas de área correspondientes a esa forma (por ejemplo, lado x lado para un cuadrado, o largo x ancho para un rectángulo). Sin embargo, esto es una excepción y no la norma para émbolos de prensa.

Conclusión

El cálculo del área de un émbolo o pistón en una prensa hidráulica es un concepto simple pero de una importancia inmensa. Es la base sobre la cual se asienta el funcionamiento de estas poderosas máquinas, permitiendo la multiplicación de fuerza que las hace tan valiosas en innumerables aplicaciones industriales. Al dominar la fórmula básica del área de un círculo y comprender cómo se relaciona con el Principio de Pascal, no solo podrás realizar cálculos precisos, sino que también obtendrás una comprensión más profunda de cómo la ingeniería de fluidos transforma una fuerza modesta en una potencia colosal. La precisión en este cálculo es el primer paso para garantizar la eficiencia, seguridad y rendimiento óptimo de cualquier sistema hidráulico.
