Diseño de Vigas: Dimensionamiento y Cálculo de Varillas

Las vigas de hormigón armado son elementos estructurales fundamentales en cualquier edificación, responsables de soportar cargas y transmitirlas a las columnas. Su correcto diseño es crucial para la seguridad y estabilidad de la estructura. A menudo, surge la pregunta de cómo se dimensionan estas vigas y, más específicamente, cómo se determina la cantidad de varillas de acero (refuerzo) que deben contener. Aunque existen reglas generales para un dimensionamiento preliminar, el cálculo preciso del número de varillas es un proceso de ingeniería complejo que va más allá de simples "reglas de pulgar", involucrando principios de mecánica estructural y normativas de diseño rigurosas.

Este artículo explorará tanto las directrices generales para el dimensionamiento inicial de vigas de hormigón como el proceso fundamental detrás del cálculo del refuerzo de acero. Comprenderás la importancia vital del acero en el hormigón, los factores que influyen en su cantidad y disposición, y por qué la intervención de un ingeniero estructural es indispensable para garantizar la integridad de cualquier proyecto constructivo.

La Importancia Vital del Refuerzo en Vigas de Hormigón Armado

El hormigón es un material excepcional en compresión, lo que significa que es muy bueno soportando fuerzas que lo aplastan. Sin embargo, su resistencia a la tracción (fuerzas que lo estiran) es muy baja. Las vigas, al soportar cargas, tienden a flexionarse, lo que provoca que la parte inferior de la viga esté sometida a tracción y la parte superior a compresión. Aquí es donde entra en juego el acero de refuerzo, comúnmente conocido como varillas o ferralla.

Al combinar el hormigón con el acero en un elemento como una viga, se crea un material compuesto, el hormigón armado, que aprovecha las fortalezas de ambos: el hormigón resiste la compresión y el acero absorbe las fuerzas de tracción. Esta sinergia es lo que permite a las vigas soportar grandes cargas y deformaciones sin colapsar de manera frágil. Sin un refuerzo adecuado, una viga de hormigón simplemente se agrietaría y fallaría bajo su propio peso o cargas mínimas.

Además de resistir la tracción por flexión, el acero también es fundamental para:

• Resistir el cortante: Los estribos (varillas dobladas en forma de U o cerradas) se colocan perpendicularmente a las varillas longitudinales para resistir las fuerzas de corte, que son especialmente críticas cerca de los apoyos de la viga.
• Controlar las grietas: Aunque las grietas son inevitables en el hormigón, el refuerzo ayuda a distribuirlas de manera uniforme y a mantener su tamaño dentro de límites aceptables, preservando la durabilidad y estética de la estructura.
• Aportar ductilidad: Una viga bien diseñada con acero de refuerzo adecuado mostrará signos visibles de deformación antes de una falla completa, lo que proporciona un valioso tiempo de advertencia en caso de sobrecarga o eventos sísmicos.

Reglas Generales para el Dimensionamiento Preliminar de Vigas de Hormigón

Antes de embarcarse en los cálculos detallados del refuerzo, los ingenieros a menudo utilizan "reglas de pulgar" o pautas generales para establecer las dimensiones preliminares de una viga. Estas pautas son útiles para estimar el tamaño de los elementos estructurales en las etapas iniciales de un proyecto, permitiendo la creación de planos arquitectónicos y estimaciones de costos. Sin embargo, es crucial entender que estas son solo aproximaciones y no sustituyen un diseño estructural completo.

Según las recomendaciones generales para el diseño preliminar, las dimensiones típicas para una viga de hormigón pueden estimarse de la siguiente manera:

Profundidad de la Viga (Canto)

La profundidad total de la viga, también conocida como canto, es uno de los parámetros más importantes. Una regla común es tomar la luz (distancia entre apoyos) de la viga y dividirla entre un factor que oscila entre 12 y 15.
Profundidad (h) ≈ Luz (L) / (12 a 15)
Por ejemplo, para una viga con una luz de 6 metros (600 cm):

• Si usamos un factor de 12: h ≈ 600 cm / 12 = 50 cm
• Si usamos un factor de 15: h ≈ 600 cm / 15 = 40 cm

El factor específico a elegir (entre 12 y 15) puede depender de la carga esperada, el tipo de apoyo y las preferencias del diseñador, buscando un equilibrio entre economía de material y rigidez estructural.

Ancho de la Viga (Base)

El ancho de la viga (b) generalmente se relaciona con su profundidad. Una pauta común es que el ancho debe estar entre 0.35 y 0.67 veces la profundidad de la viga.
Ancho (b) ≈ (0.35 a 0.67) * Profundidad (h)
Siguiendo el ejemplo anterior, si la profundidad preliminar es de 50 cm:

• Si usamos un factor de 0.35: b ≈ 0.35 * 50 cm = 17.5 cm (se redondearía a 20 cm)
• Si usamos un factor de 0.67: b ≈ 0.67 * 50 cm = 33.5 cm (se redondearía a 35 cm)

La elección del ancho final también considera la facilidad de colocación del hormigón y del refuerzo, así como la integración arquitectónica.

Es importante destacar que estas reglas de pulgar se aplican principalmente a vigas simples y para un dimensionamiento inicial. Vigas continuas, vigas de gran luz, o aquellas sometidas a cargas excepcionales, requerirán un análisis más profundo desde el principio.

El Cálculo del Número de Varillas: Un Proceso de Diseño Estructural

La pregunta central de este artículo, "¿Cómo calcular el número de varillas en una viga?", no tiene una respuesta simple basada en una "regla de pulgar" directa para contar barras. El número de varillas es el resultado final de un proceso de diseño estructural detallado que comienza con la determinación de la cantidad total de área de acero necesaria para que la viga soporte de forma segura todas las cargas a las que estará expuesta. Este proceso es complejo y requiere la pericia de un ingeniero estructural, ya que implica considerar múltiples factores y cumplir con normativas de construcción específicas.

Pasos Fundamentales en el Cálculo del Refuerzo

Aunque no podemos proporcionar una fórmula única y simplificada para "contar varillas" sin un contexto de diseño específico, podemos describir los pasos lógicos que un ingeniero sigue:

1. Determinación de Cargas y Momentos

El primer paso es identificar y cuantificar todas las cargas que la viga deberá soportar. Esto incluye:

• Cargas Muertas: El peso propio de la viga, la losa, acabados, muros, etc.
• Cargas Vivas: El peso de las personas, mobiliario, equipos, etc., que variará según el uso del espacio (residencial, oficinas, comercial).
• Cargas Adicionales: Viento, sismo, nieve, etc., dependiendo de la ubicación geográfica y la normativa aplicable.

Una vez que se tienen las cargas, se realiza un análisis estructural para determinar los diagramas de momentos flectores y fuerzas cortantes máximos a lo largo de la viga. Estos momentos son la fuerza principal que el acero de refuerzo debe contrarrestar.

2. Cálculo del Área de Acero Requerida (As_requerida)

Con los momentos flectores máximos conocidos, se utiliza la teoría del diseño de hormigón armado (basada en la resistencia última o diseño por estados límite) para calcular el área de acero longitudinal mínima necesaria (As_requerida) para resistir esa flexión. Esta ecuación implica la resistencia del hormigón (f'c), la resistencia a la fluencia del acero (fy), las dimensiones de la viga (b y h), y un factor de reducción de resistencia. Las fórmulas exactas son parte de los códigos de construcción (como ACI 318, Eurocódigo 2, o normativas locales).

3. Selección de Diámetros de Varillas y Distribución

Una vez que se tiene el As_requerida, el ingeniero selecciona los diámetros de varillas disponibles en el mercado que, en conjunto, proporcionen un área total de acero igual o ligeramente superior al As_requerida. Por ejemplo, si se necesitan 10 cm² de acero, el ingeniero podría elegir dos varillas de Ø25mm (que suman aproximadamente 9.82 cm²) o tres varillas de Ø20mm (que suman aproximadamente 9.42 cm²) y ajustar según sea necesario, siempre superando el mínimo requerido.

La elección de los diámetros también considera la facilidad de colocación, el espaciamiento mínimo y máximo entre barras, y la congestión dentro de la sección de la viga. No es solo sumar áreas; es un arte de optimización.

4. Verificación de Requisitos Mínimos y Máximos

Los códigos de construcción establecen requisitos mínimos y máximos para el área de acero.

• As_mínimo: Se requiere un área mínima de acero para evitar fallas frágiles y controlar la fisuración por retracción y temperatura.
• As_máximo: Existe un límite superior para evitar fallas por compresión del hormigón antes de que el acero alcance su fluencia, lo que podría resultar en una falla súbita y menos dúctil.

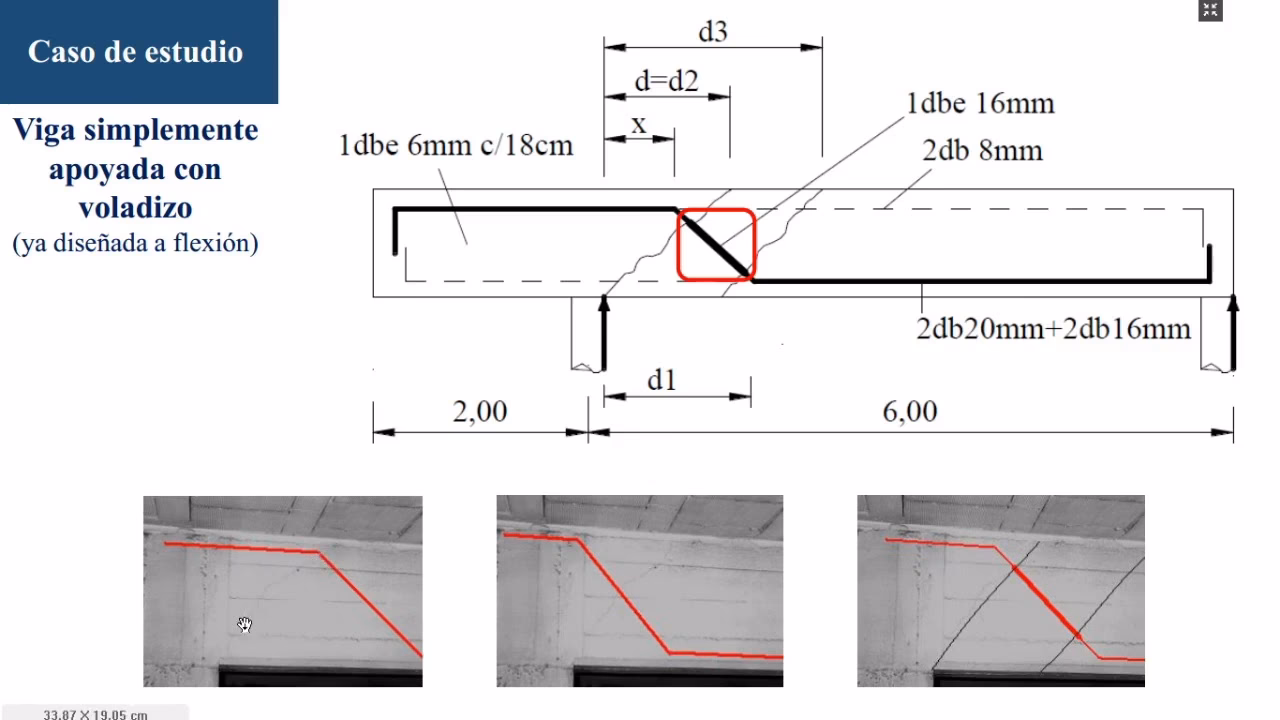

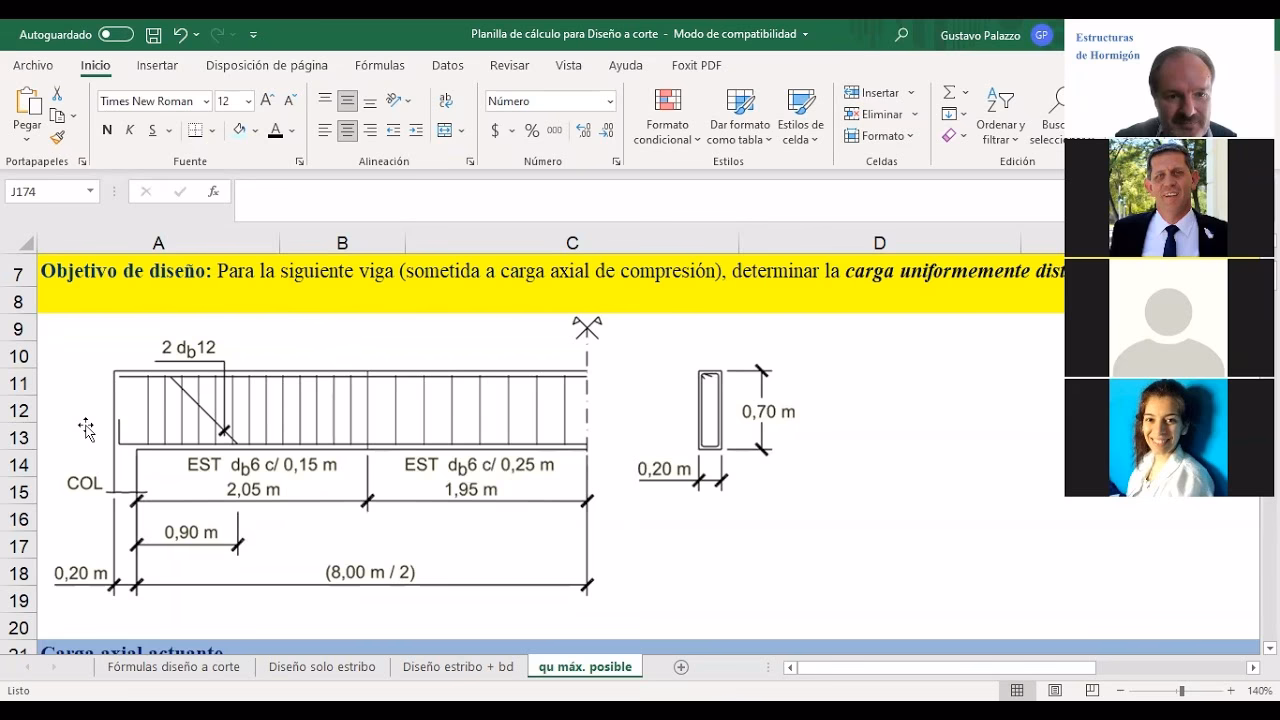

5. Diseño del Refuerzo por Cortante (Estribos)

Paralelamente al refuerzo longitudinal, se calcula el refuerzo transversal (estribos) para resistir las fuerzas cortantes. La separación y el diámetro de los estribos varían a lo largo de la viga, siendo más densos cerca de los apoyos donde las fuerzas cortantes son mayores.

6. Consideraciones de Detallado

Finalmente, se realizan los "detallados" del refuerzo, que incluyen:

• Recubrimiento de Hormigón: Espesor mínimo de hormigón que debe cubrir las varillas para protegerlas de la corrosión y el fuego.
• Longitud de Desarrollo: La longitud mínima que una varilla debe extenderse dentro del hormigón para anclar adecuadamente las fuerzas de tracción.
• Empalmes: Cómo se conectan las varillas cuando una sola longitud no es suficiente.

Como se puede apreciar, el cálculo del número de varillas es el resultado de un proceso iterativo y detallado, que busca garantizar la seguridad, durabilidad y economía de la estructura. No se trata de una simple tabla o una regla de tres sin comprender las fuerzas subyacentes y las propiedades de los materiales.

Factores Adicionales que Influyen en el Diseño del Refuerzo

Más allá de los cálculos de flexión y cortante, existen otros factores cruciales que un ingeniero considera al diseñar el refuerzo de una viga, asegurando su correcto comportamiento y longevidad:

Espaciamiento del Refuerzo

El espaciamiento entre las varillas es vital. Debe ser suficiente para permitir que el hormigón fresco fluya y envuelva completamente cada barra, evitando nidos de grava y asegurando una buena adherencia. Al mismo tiempo, el espaciamiento máximo está regulado para garantizar que el hormigón entre las barras no se agriete excesivamente y que el acero actúe eficazmente en conjunto con el hormigón. Generalmente, hay un espaciamiento mínimo que depende del diámetro de las barras y un espaciamiento máximo relacionado con el control de fisuras.

Recubrimiento de Hormigón

El recubrimiento es la distancia desde la superficie exterior del hormigón hasta la cara exterior de la varilla de refuerzo. Su propósito principal es proteger el acero de la corrosión causada por la humedad, el dióxido de carbono y los cloruros, que pueden infiltrarse en el hormigón. Un recubrimiento insuficiente puede llevar a la oxidación del acero, lo que a su vez provoca expansión y fisuración del hormigón, comprometiendo la integridad estructural. Los códigos de construcción especifican recubrimientos mínimos según el tipo de elemento y el entorno de exposición (interior, exterior, ambientes agresivos).

Longitud de Desarrollo y Anclaje

Las varillas de refuerzo deben tener una longitud suficiente incrustada en el hormigón para que la fuerza en la barra pueda transferirse completamente al hormigón a través de la adherencia. Esta es la "longitud de desarrollo". Si una varilla es demasiado corta, podría deslizarse antes de que el acero alcance su resistencia de diseño, provocando una falla prematura. En los extremos de las vigas o en puntos de discontinuidad, a menudo se requieren ganchos o doblados especiales para asegurar un anclaje adecuado en espacios limitados.

Tipos de Varillas y sus Diámetros Comunes

Las varillas de refuerzo se fabrican en diferentes diámetros y grados de acero (que indican su resistencia a la fluencia, por ejemplo, acero Grado 420 MPa). Los diámetros comunes en España y Latinoamérica suelen medirse en milímetros (mm) o en pulgadas (designación #). Algunos diámetros frecuentes incluyen Ø6mm, Ø8mm, Ø10mm, Ø12mm, Ø16mm, Ø20mm, Ø25mm, Ø32mm, etc. Cada diámetro tiene un área de sección transversal conocida, lo que permite al ingeniero seleccionar la combinación de varillas que sume el área de acero requerida.

Por ejemplo, una varilla de Ø12mm tiene un área de aproximadamente 1.13 cm², mientras que una de Ø20mm tiene un área de aproximadamente 3.14 cm². La elección de diámetros más grandes o más pequeños influye en la cantidad de varillas y en la facilidad de colocación.

Impacto de los Tipos de Losas en el Diseño de Vigas

El diseño de una viga no es un proceso aislado; está intrínsecamente relacionado con el tipo de losa que soporta y la forma en que las cargas se transmiten. La losa es el elemento que recibe directamente las cargas (personas, mobiliario, etc.) y las distribuye hacia las vigas y columnas. Los diferentes tipos de losas implican distintas distribuciones de carga y, por ende, diferentes requisitos para las vigas que las apoyan.

• Losas Macizas Unidireccionales: En este tipo de losa, las cargas se transmiten principalmente en una dirección, generalmente a las vigas que son paralelas a la luz corta de la losa. Las vigas que soportan estas losas suelen ser las principales encargadas de la flexión.
• Losas Macizas Bidireccionales: Aquí, las cargas se distribuyen en dos direcciones, apoyándose en vigas perimetrales o en las cuatro caras. Esto puede llevar a que las vigas tengan momentos flectores y cortantes en ambos sentidos, y el diseño debe considerar la interacción entre losa y viga.
• Losas Nervadas (Joist Slabs): Estas losas están compuestas por una serie de nervios (pequeñas vigas) y una delgada capa superior de hormigón. Las vigas principales (o "vigas banda") son las que soportan estos nervios. Su diseño debe considerar las cargas concentradas provenientes de los nervios.
• Losas Reticulares (Waffle Slabs): Similares a las losas nervadas, pero con nervios en dos direcciones, creando una cuadrícula. Las vigas que las soportan deben ser diseñadas para cargas distribuidas de una manera más compleja.
• Vigas Banda (Band Beams): Son vigas que tienen el mismo canto que la losa, lo que permite una superficie inferior plana. Su diseño es particular porque su gran ancho contribuye a la rigidez de la losa y a la distribución de cargas.

La interacción entre losa y viga es fundamental. Un ingeniero estructural debe analizar el sistema completo para determinar con precisión las cargas que llegan a cada viga y, a partir de ahí, calcular el refuerzo necesario. Las "reglas de pulgar" para la profundidad y el ancho de vigas y losas mencionadas en la documentación de referencia son un punto de partida, pero el análisis final es siempre integral.

Tabla Conceptual: Fases del Diseño de Refuerzo

Para ilustrar la diferencia entre las reglas de pulgar y el diseño detallado, consideremos la siguiente tabla conceptual:

Preguntas Frecuentes (FAQs) sobre el Refuerzo de Vigas

¿Es suficiente con las reglas de pulgar para diseñar una viga?

No, bajo ninguna circunstancia. Las reglas de pulgar son solo herramientas para un dimensionamiento preliminar y la estimación de espacios. El diseño final y detallado de las vigas, incluyendo el cálculo preciso del refuerzo, debe ser realizado siempre por un ingeniero estructural cualificado. Utilizar solo reglas de pulgar para el diseño final es una práctica peligrosa que puede comprometer seriamente la seguridad de la estructura.

¿Quién debe calcular el refuerzo de una viga?

El cálculo y diseño del refuerzo de una viga de hormigón armado es una tarea exclusiva y responsabilidad de un ingeniero estructural colegiado. Este profesional tiene el conocimiento, la formación y las herramientas necesarias para realizar los análisis de cargas, dimensionar los elementos y especificar el refuerzo de acuerdo con las normativas de construcción vigentes.

¿Qué sucede si se utiliza muy poco refuerzo en una viga?

Si una viga tiene un refuerzo insuficiente, fallará de manera frágil y repentina. Esto significa que la viga no mostrará signos de advertencia previos (como grandes deflexiones o fisuras visibles) antes de colapsar bajo carga. Una falla frágil es extremadamente peligrosa y puede tener consecuencias catastróficas, ya que no da tiempo a evacuar o tomar medidas preventivas.

¿Qué sucede si se utiliza demasiado refuerzo en una viga?

Aunque parezca contraintuitivo, un exceso de refuerzo también puede ser problemático. Si bien no necesariamente provocará una falla, puede hacer que la viga sea sobredimensionada y, por lo tanto, innecesariamente costosa. Además, un exceso de varillas puede generar problemas de congestión, dificultando la colocación y el vibrado adecuado del hormigón, lo que puede llevar a vacíos y una mala calidad constructiva. En casos extremos, un refuerzo excesivo podría llevar a que el hormigón falle por compresión antes de que el acero fluya, resultando en una falla menos dúctil de lo deseado.

¿El tipo de hormigón influye en la cantidad de varillas?

Sí, absolutamente. La resistencia del hormigón (f'c) es un factor clave en el cálculo del refuerzo. Un hormigón de mayor resistencia puede soportar mayores esfuerzos de compresión, lo que puede influir en la eficiencia de la sección y, en algunos casos, en la cantidad de acero requerida, especialmente en la zona de compresión o en el diseño por cortante.

¿Las varillas de refuerzo son todas iguales?

No. Las varillas se diferencian principalmente por su diámetro (el tamaño) y su grado de acero (que indica su resistencia a la fluencia). Los grados de acero más comunes son el Grado 420 MPa (o 60 ksi en el sistema imperial), pero existen otros grados con mayores resistencias. También pueden variar en su superficie (corrugadas para mejor adherencia) y en tratamientos especiales (epóxicas para ambientes corrosivos).

¿Se pueden soldar las varillas de refuerzo?

La soldadura de varillas de refuerzo es un tema complejo y generalmente se desaconseja a menos que el acero sea específicamente soldable y el procedimiento sea aprobado por el ingeniero estructural. El calor de la soldadura puede alterar las propiedades metalúrgicas del acero, reduciendo su resistencia y ductilidad. En la mayoría de los casos, los empalmes mecánicos o por traslape son los métodos preferidos para unir varillas.

En resumen, el cálculo del número de varillas en una viga de hormigón armado es un componente vital del diseño estructural. No se trata de una fórmula mágica o una simple regla de pulgar, sino de un proceso riguroso que considera las cargas, las propiedades de los materiales, las dimensiones preliminares y las exigencias de las normativas de construcción. Las reglas de pulgar son útiles para una estimación inicial, pero la seguridad y durabilidad de cualquier estructura dependen de un diseño profesional y detallado, ejecutado por ingenieros estructurales capacitados. Invertir en un buen diseño es invertir en la tranquilidad y la longevidad de tu proyecto.
