La Distancia entre Centros de un Piñón: Clave de la Precisión

Así como en la vida buscamos un punto de equilibrio para alcanzar la calma y la eficiencia, en el mundo de la ingeniería mecánica, los componentes también requieren una alineación precisa para funcionar en perfecta armonía. Esta búsqueda de la "alineación" o "centrado" es fundamental en los sistemas de engranajes, donde la distancia entre centros se convierte en un parámetro crítico para su correcto desempeño. Comprender y aplicar correctamente este concepto es la clave para asegurar que los engranajes, incluidos los piñones, engranen de manera óptima, minimizando el desgaste, el ruido y maximizando la transferencia de potencia.

La distancia entre centros es, en esencia, la separación entre los ejes de rotación de dos engranajes que se acoplan. Aunque su definición pueda parecer sencilla, su cálculo y la aplicación de tolerancias adecuadas varían significativamente según el tipo de engranajes y la configuración de sus ejes. Este artículo desglosará los métodos de cálculo para diferentes escenarios, explorando la vital importancia de establecer esta distancia con la precisión requerida para garantizar la longevidad y la eficiencia de cualquier sistema de transmisión.

La Esencia de la Distancia entre Centros

En el ámbito de la transmisión de potencia, la distancia entre centros es el espacio que separa los ejes de rotación de dos engranajes que operan conjuntamente. Es un valor fundamental que determina cómo se acoplan los dientes de los engranajes, afectando directamente la suavidad de la operación, la cantidad de holgura (backlash) y la capacidad de transferencia de torque. Un valor incorrecto puede llevar a fallos prematuros, ruido excesivo y una pérdida significativa de eficiencia.

Para la mayoría de las configuraciones de engranajes, el objetivo es lograr un contacto de los dientes lo más cercano posible al centro de la cara del diente, lo que se conoce como la línea de paso. Este contacto óptimo asegura que las fuerzas se distribuyan uniformemente, reduciendo el estrés en los dientes y permitiendo que el lubricante fluya eficazmente a través de la malla.

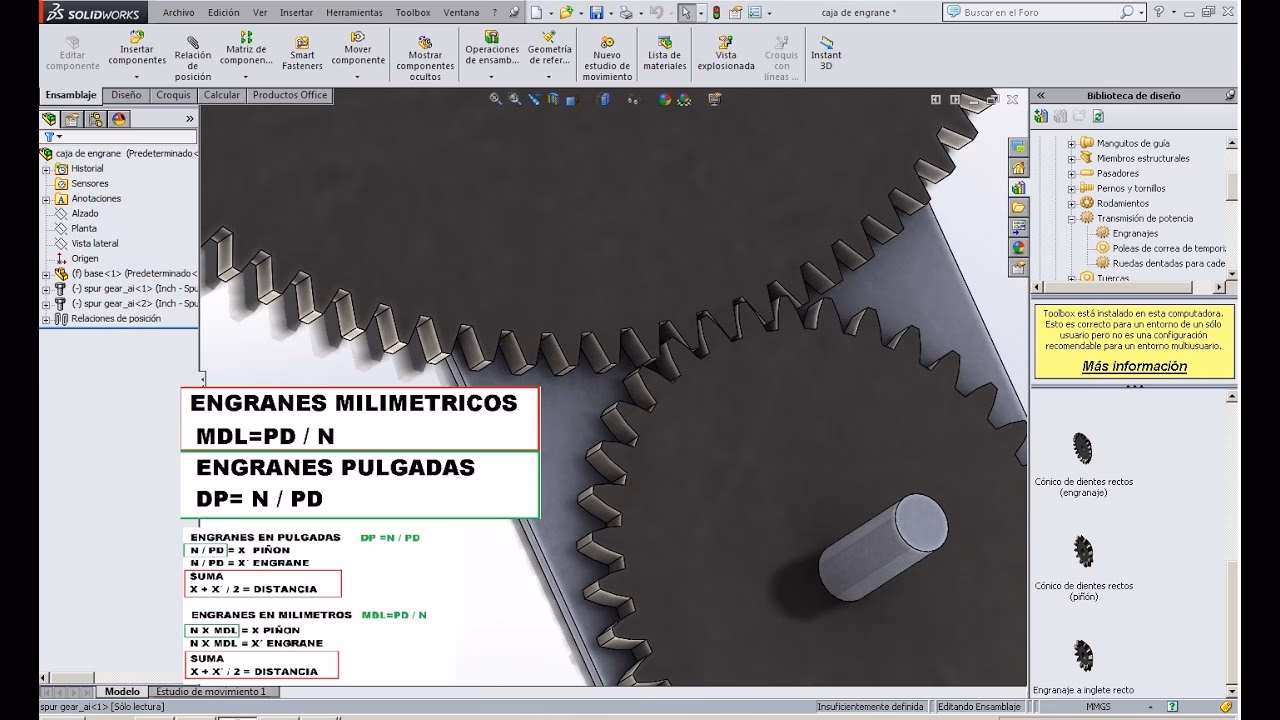

Cálculo para Engranajes de Ejes Paralelos: Piñón y Rueda Conducida

El caso más común y, a menudo, el más sencillo, es el de dos engranajes operando sobre ejes paralelos. Esto incluye la configuración típica de un piñón (el engranaje más pequeño) que impulsa una rueda (el engranaje más grande). La fórmula para la distancia entre centros en esta configuración es directa:

a = (d1 + d2) / 2

Donde:

• a es la distancia entre centros.
• d1 es el diámetro primitivo del piñón (el engranaje conductor).
• d2 es el diámetro primitivo de la rueda conducida.

El diámetro primitivo es un concepto teórico pero crucial en el diseño de engranajes. Representa el diámetro de un cilindro imaginario que, si rodara sin deslizar sobre el cilindro primitivo de otro engranaje, transmitiría la misma relación de velocidad que los engranajes reales. Es, en esencia, el "punto de contacto" ideal entre los engranajes.

Es importante destacar que esta fórmula es válida cuando los engranajes se han producido sin un desplazamiento de perfil. El desplazamiento de perfil es una modificación intencional en el diseño del diente que se utiliza para mejorar la resistencia del diente, evitar interferencias o ajustar la distancia entre centros. Si se ha introducido un desplazamiento de perfil, los valores de d1 y d2 en la ecuación deben reflejar el diámetro primitivo de trabajo (o efectivo), no el diámetro primitivo nominal. El diámetro primitivo de trabajo es el diámetro efectivo en el que los engranajes funcionan cuando están acoplados en su distancia entre centros real.

La Importancia Crítica de la Tolerancia

El cálculo de la distancia entre centros siempre resultará en un valor nominal, un punto ideal. Sin embargo, en la fabricación y el montaje, es imposible lograr un valor exacto en todo momento. Por ello, es imperativo aplicar una tolerancia a esta distancia. La tolerancia define el rango aceptable dentro del cual la distancia real puede variar sin comprometer el rendimiento del sistema.

Se recomienda encarecidamente que el rango de tolerancia para la distancia entre centros se establezca de modo que el valor nominal sea el límite inferior y haya un rango positivo para el límite superior. Esto significa que la distancia real puede ser igual al valor nominal o ligeramente mayor, pero nunca menor. ¿Por qué esta asimetría?

• Distancia Demasiado Pequeña (Menor que la Nominal): Cuando la distancia entre centros se establece en un valor menor que el nominal, los dientes de los engranajes se fuerzan a acoplarse demasiado profundamente. Esto tiene varias consecuencias negativas:
  • Desgaste Prematuro: El contacto excesivo y la fricción aumentan drásticamente, provocando un desgaste acelerado de los dientes.
  • Generación de Calor: La fricción excesiva genera calor, lo que puede degradar el lubricante y dañar los materiales de los engranajes.
  • Falta de Lubricación: La malla demasiado apretada puede impedir que el lubricante fluya adecuadamente entre los dientes, exacerbando el desgaste y el calor.
  • Ruido Excesivo: El acoplamiento forzado produce un ruido considerable, indicando un funcionamiento ineficiente.
  • Reducción de la Vida Útil: En última instancia, la vida útil de los engranajes se reduce drásticamente.
• Distancia Correcta (Nominal o Ligeramente Mayor): Establecer los engranajes a la distancia entre centros nominal o ligeramente por encima permite que los dientes de cada engranaje engranen en la ubicación adecuada, minimizando el ruido y permitiendo la transferencia óptima de lubricante a la malla. Una ligera holgura es a menudo deseable para permitir la expansión térmica y la formación de una película de lubricante.
• Distancia Demasiado Grande (Mucho Mayor que la Nominal): Si la distancia entre centros es excesivamente grande, el contacto entre los dientes se vuelve insuficiente. Esto resulta en:
  • Transferencia de Torque Ineficiente: Los engranajes no pueden transmitir el torque para el que fueron diseñados de manera efectiva, lo que lleva a una pérdida de potencia.
  • Ruido Significativo: El juego excesivo (backlash) provoca golpeteos y vibraciones, generando un ruido muy alto.
  • Cargas Concentradas: El contacto inadecuado puede concentrar las cargas en una pequeña porción del diente, aumentando el riesgo de fractura.

Engranajes Cónicos: La Distancia de Montaje

Para engranajes con ejes que se cruzan, como los engranajes cónicos (o biselados), el concepto de distancia entre centros se conoce como distancia de montaje. A diferencia de los engranajes de ejes paralelos, donde la distancia se mide entre los centros de los ejes, en los engranajes cónicos, la distancia de montaje se mide desde la parte posterior del cubo del engranaje cónico hasta el punto de intersección de los diámetros primitivos (el vértice del cono primitivo).

Este valor es típicamente establecido por el fabricante, ya que no se define únicamente por la geometría del engranaje en sí, sino también por el diseño específico del conjunto y la necesidad de asegurar que los conos primitivos de ambos engranajes se encuentren en un punto común.

El diente de un engranaje cónico se define por tener una "punta" (toe) y un "talón" (heel). El talón es la porción más posterior del diente, y la punta del diente en el talón es el punto en el que se mide el diámetro exterior del engranaje. Este es un punto conocido y puede utilizarse como referencia para establecer la distancia de montaje.

Al igual que con los engranajes de ejes paralelos, se recomienda configurar los engranajes cónicos a la distancia de montaje nominal o ligeramente mayor. Forzar los engranajes a un engrane demasiado ajustado causará un desgaste prematuro debido a la acumulación de calor por la fricción excesiva y la falta de lubricante en la malla.

Pares de Tornillo sin Fin: Ejes No Paralelos ni Intersectantes

Para engranajes con ejes que no son ni paralelos ni intersectantes, como es el caso de los pares de tornillo sin fin (engranaje de tornillo y corona), la distancia entre centros también se mide como la mitad de la suma de los diámetros primitivos de ambos componentes. Aunque la fórmula es similar a la de los engranajes de ejes paralelos, la geometría y el principio de funcionamiento son fundamentalmente diferentes, lo que hace que su aplicación sea única.

a = (d1 + d2) / 2

Donde:

• a es la distancia entre centros.
• d1 es el diámetro primitivo del tornillo sin fin.
• d2 es el diámetro primitivo de la rueda helicoidal (corona).

Los pares de tornillo sin fin operan mejor cuando la distancia entre centros se establece en el valor nominal como límite inferior y un valor positivo en el límite superior. Esto permite un engrane suave y eficiente, crucial para la alta relación de reducción y la capacidad de autobloqueo que a menudo ofrecen estos sistemas.

El Caso Especial del Piñón y la Cremallera

La distancia entre centros para un piñón que engrana con una cremallera es única, ya que la cremallera puede considerarse un engranaje con un diámetro primitivo infinito. La fórmula para este valor es:

a = (z * m / 2) + H + (x * m)

Donde:

• a es la distancia entre centros.
• z es el número de dientes en el piñón.
• m es el módulo (el paso del engranaje, una medida del tamaño del diente).
• H es la altura de la cremallera desde la base hasta la línea primitiva.
• x es el coeficiente de desplazamiento de perfil.

Si el piñón no tiene un desplazamiento de perfil (es decir, x = 0), entonces la fórmula se simplifica a:

a = (diámetro primitivo del piñón / 2) + H

O, dado que el diámetro primitivo del piñón es z * m:

a = (z * m / 2) + H

Este cálculo es vital para sistemas de movimiento lineal, asegurando que el piñón ruede suavemente a lo largo de la cremallera sin atascos ni juego excesivo.

Tabla Comparativa de Fórmulas de Distancia entre Centros

Para facilitar la comprensión, presentamos una tabla resumen de las fórmulas clave:

Beneficios de una Distancia entre Centros Correcta

Para cada uno de estos estilos de engranajes, es crucial conocer el valor nominal de la distancia entre centros y aplicar una tolerancia adecuada. Hacerlo permitirá:

• Engrane Apropiado: Los dientes se acoplan correctamente en la línea de paso, optimizando la transmisión de potencia y reduciendo el estrés.
• Cantidad Aceptable de Holgura (Backlash): Una holgura controlada es necesaria para evitar atascos y permitir la lubricación. Demasiada holgura causa ruido y vibración; muy poca provoca calentamiento y desgaste.
• Flujo Óptimo de Lubricante: Una separación adecuada entre los dientes permite que la película de lubricante se forme y se mantenga, reduciendo la fricción y disipando el calor.
• Mayor Vida Útil: La reducción del desgaste y el estrés prolonga significativamente la vida útil de los engranajes y, por ende, del sistema mecánico completo.
• Operación Silenciosa: Un engranaje bien ajustado opera con un mínimo de ruido, lo que es un indicador de eficiencia y salud del sistema.
• Eficiencia Energética: La reducción de la fricción y el desgaste se traduce directamente en una menor pérdida de energía, mejorando la eficiencia general de la máquina.

En el diseño y mantenimiento de cualquier sistema de engranajes, la atención meticulosa a la distancia entre centros no es solo una cuestión de cumplir con las especificaciones, sino una inversión directa en la fiabilidad y el rendimiento a largo plazo.

Preguntas Frecuentes sobre la Distancia entre Centros

¿Qué es el diámetro primitivo y por qué es importante?

El diámetro primitivo es el diámetro de un círculo teórico en un engranaje donde se considera que ocurre el contacto de rodadura ideal con otro engranaje. Es fundamental porque es la base para calcular la distancia entre centros y la relación de transmisión. Es donde se "encuentran" los engranajes para transferir movimiento.

¿Qué significa "desplazamiento de perfil" y cómo afecta la distancia entre centros?

El desplazamiento de perfil es una modificación del perfil del diente del engranaje para mover la línea de paso de los dientes hacia afuera o hacia adentro. Se utiliza para optimizar el engranaje, aumentar la resistencia del diente, o corregir la distancia entre centros. Si se aplica, la distancia entre centros se calcula utilizando los "diámetros primitivos de trabajo" o "efectivos", no los nominales, para reflejar el punto real de contacto.

¿Qué sucede si la distancia entre centros es demasiado pequeña?

Una distancia entre centros demasiado pequeña provoca que los dientes se acoplen con demasiada fuerza. Esto genera un aumento excesivo de la fricción, lo que lleva a un desgaste prematuro, sobrecalentamiento, ruido elevado y una dificultad para que el lubricante penetre en la malla, reduciendo drásticamente la vida útil del engranaje.

¿Qué sucede si la distancia entre centros es demasiado grande?

Una distancia excesivamente grande resulta en un contacto insuficiente entre los dientes, lo que aumenta el juego (backlash) y reduce la capacidad de los engranajes para transmitir torque de manera eficiente. Esto causa vibraciones, golpeteos, ruido excesivo y puede llevar a fallos por fatiga debido a cargas concentradas en el extremo de los dientes.

¿Cómo se mide la distancia entre centros en la práctica?

En la práctica, la distancia entre centros se mide con instrumentos de precisión como calibradores de profundidad, micrómetros o máquinas de medición de coordenadas (CMM) una vez que los engranajes están montados en sus ejes. A menudo, se utilizan bloques patrón o calibres fijos para verificar que la distancia cae dentro de la tolerancia especificada. Para engranajes cónicos, se emplean calibres específicos para verificar la distancia de montaje desde la cara del cubo hasta el vértice primitivo.

En conclusión, ya sea que estemos hablando de la distancia entre centros para un piñón y una rueda en ejes paralelos, la distancia de montaje para engranajes cónicos, la separación para pares de tornillo sin fin, o el cálculo específico para un piñón y cremallera, la precisión es primordial. Conocer el valor nominal de esta distancia y aplicar una tolerancia adecuada no solo es una buena práctica de ingeniería, sino una necesidad absoluta para el rendimiento óptimo, la durabilidad y la eficiencia de cualquier sistema de engranajes. Al igual que encontrar nuestro propio centro nos aporta paz y productividad, asegurar que nuestros engranajes estén perfectamente "centrados" les permitirá funcionar con la máxima eficacia, prolongando su vida útil y asegurando una operación suave y confiable.
