La Altura Ideal: Calculando la Cobertura de tu Antena

En el vasto mundo de las comunicaciones inalámbricas, la altura de una antena es un factor que a menudo se subestima, pero que juega un papel absolutamente crucial. Desde la señal de radio que escuchas en tu coche, hasta la conexión Wi-Fi de largo alcance o la transmisión de tu estación de televisión favorita, todas dependen en gran medida de qué tan alto esté ubicado el punto de transmisión. Pero, ¿existe una fórmula precisa que nos permita calcular la relación entre la altura de una antena y la distancia que su señal puede cubrir? La respuesta es sí, y se deriva de principios geométricos fundamentales que consideran un factor ineludible: la curvatura de la Tierra. Este artículo explorará en detalle esta importante relación, desglosando la fórmula, su derivación y cómo los ingenieros la utilizan para diseñar sistemas de comunicación eficientes y de amplio alcance.

Comprender esta fórmula no solo es fascinante desde un punto de vista teórico, sino que también tiene aplicaciones prácticas inmensas. Nos permite predecir el alcance máximo de una señal en condiciones ideales, lo cual es el primer paso para planificar la infraestructura de redes, ubicar torres de telecomunicaciones y optimizar la conectividad en vastas regiones. Prepárate para sumergirte en el cálculo que define los límites de nuestro mundo conectado.

La Importancia Crítica de la Altura en las Comunicaciones Inalámbricas

La altura de una antena no es solo una especificación técnica; es un determinante fundamental de su capacidad de cobertura. En la mayoría de los sistemas de comunicación inalámbrica, especialmente aquellos que operan en frecuencias más altas (como las de radio FM, televisión, y telefonía móvil), la propagación de la señal se produce principalmente por lo que se conoce como "línea de vista" (Line-of-Sight, LoS). Esto significa que la señal viaja en una línea recta desde la antena transmisora hasta la antena receptora, de manera similar a cómo la luz viaja en el espacio abierto. Cualquier obstáculo físico entre el transmisor y el receptor, como edificios, montañas o incluso la propia curvatura de la Tierra, puede bloquear o atenuar significativamente la señal, interrumpiendo la comunicación.

Dado que la Tierra no es plana, las ondas de radio no pueden simplemente seguir una línea recta indefinidamente y esperar alcanzar puntos muy lejanos a nivel del suelo. Eventualmente, la superficie de la Tierra se curva hacia abajo, ocultando los puntos más distantes de la "vista" directa de la antena. Por lo tanto, elevar la antena permite que la señal "vea" más allá del horizonte terrestre, extendiendo su alcance y la zona de cobertura efectiva. Esta es la razón principal por la que las torres de telecomunicaciones son tan altas, y por la que las antenas de transmisión de radio y televisión se ubican a menudo en las cimas de montañas o en estructuras elevadas.

Desentrañando la Curvatura Terrestre y su Impacto en la Señal

Para entender la fórmula de la altura de la antena, debemos considerar la Tierra como una esfera, con un radio promedio conocido. Aunque la Tierra no es una esfera perfecta (es un geoide, ligeramente achatado en los polos), para la mayoría de los cálculos de telecomunicaciones, aproximarla como una esfera con un radio medio es suficiente. El radio medio de la Tierra (r) es aproximadamente 6371 kilómetros (o 6,371,000 metros).

Cuando una antena transmite una señal, esta viaja tangencialmente a la superficie de la Tierra hasta que la curvatura de la misma la "oculta". La distancia máxima que una señal puede recorrer antes de ser "escondida" por la curvatura se conoce como la distancia de cobertura o distancia al horizonte radioeléctrico. Esta distancia aumenta significativamente a medida que la antena se eleva por encima del nivel del suelo. La relación entre la altura de la antena, el radio de la Tierra y la distancia de cobertura se puede modelar utilizando principios geométricos simples, específicamente el teorema de Pitágoras.

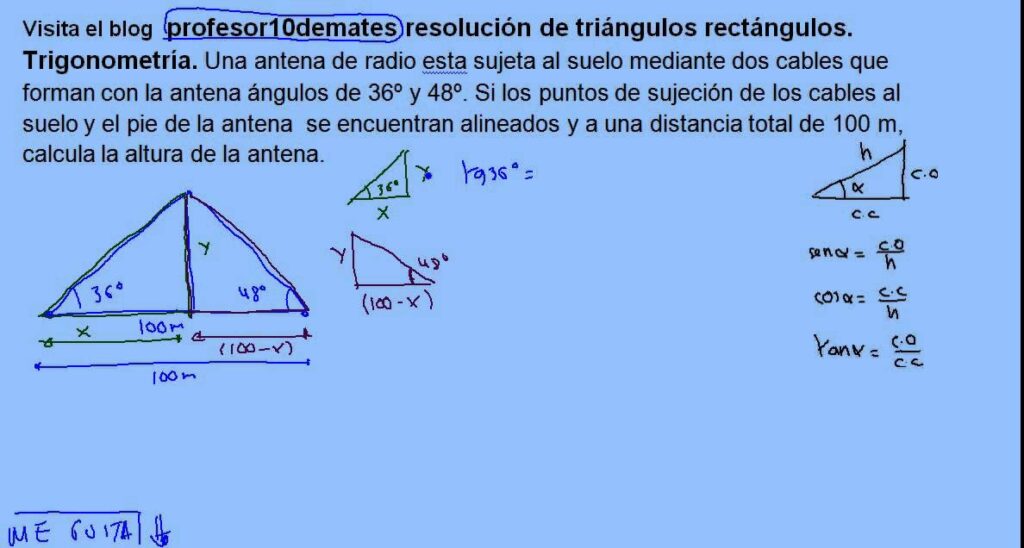

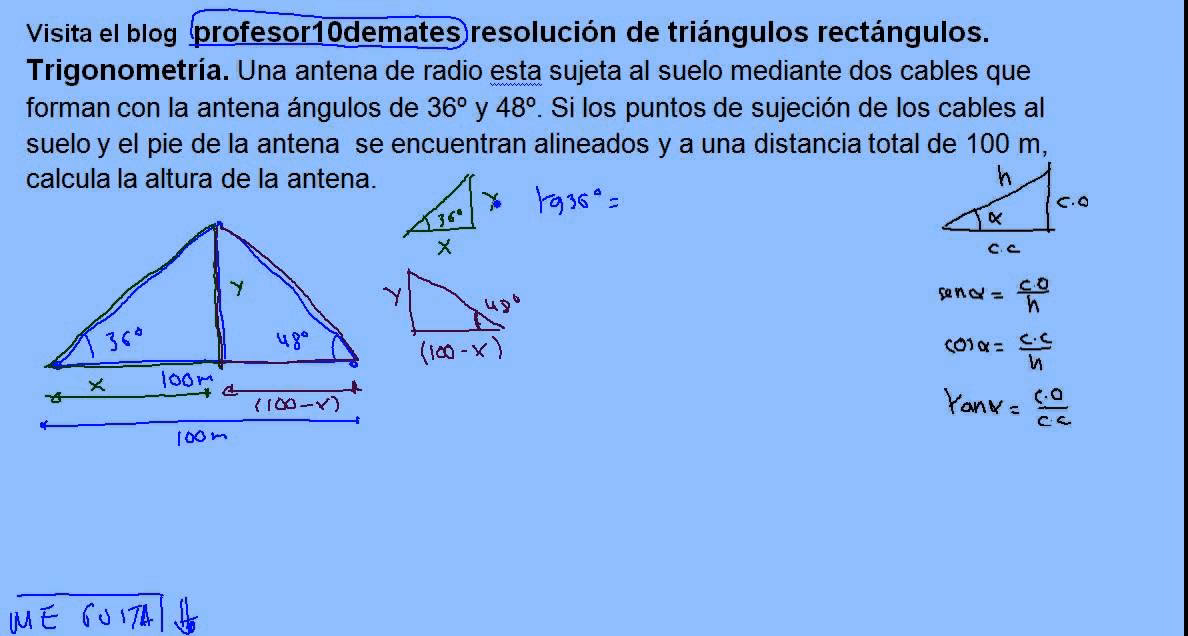

La Derivación Paso a Paso: De la Geometría a la Fórmula

Para derivar la fórmula que relaciona la altura de la antena (h) con la distancia de cobertura (d) y el radio de la Tierra (r), podemos seguir un proceso lógico y visual:

1. Visualización del Escenario: Imagina un diagrama donde el centro de la Tierra es el punto O. Desde este centro, trazamos un radio hasta la superficie de la Tierra (punto B). Luego, imaginamos una antena transmisora de altura 'h' erigida en el punto B, con su cima en A'. La señal de la antena viaja en línea recta (tangencialmente a la superficie de la Tierra en el punto de cobertura más lejano) hasta un punto en el horizonte (punto B, que es el punto de tangencia entre la línea de vista y la superficie terrestre).

2. Formación de un Triángulo Rectángulo: Consideremos el triángulo formado por el centro de la Tierra (O), el punto en la superficie donde la señal se "esconde" por la curvatura (B), y la cima de la antena (A'). Este triángulo, OA'B, es un triángulo rectángulo en B, ya que la línea de visión (A'B), que representa la distancia de cobertura 'd', es tangente a la superficie de la Tierra en el punto B, y el radio de la Tierra (OB) es perpendicular a la tangente en el punto de tangencia.

3. Identificación de los Lados:

   • La hipotenusa del triángulo es la distancia desde el centro de la Tierra hasta la cima de la antena: OA' = r + h (el radio de la Tierra más la altura de la antena).
   • Uno de los catetos es la distancia desde el centro de la Tierra hasta el punto de tangencia en la superficie: OB = r (el radio de la Tierra).
   • El otro cateto es la distancia de cobertura o el alcance de la señal: A'B = d.

4. Aplicación del Teorema de Pitágoras: Según el teorema de Pitágoras (a² + b² = c²), tenemos:

   OA'² = A'B² + OB²

   Sustituyendo los valores que identificamos:

   (r + h)² = d² + r²

5. Expansión y Reorganización: Ahora, expandimos el término `(r + h)²`:

   r² + 2rh + h² = d² + r²

   Podemos cancelar `r²` de ambos lados de la ecuación:

   2rh + h² = d²

6. La Aproximación Clave: Despreciando h²: En la mayoría de los escenarios prácticos, la altura de la antena (h) es significativamente menor que el radio de la Tierra (r). Por ejemplo, una antena de 100 metros es minúscula comparada con un radio de 6.37 millones de metros. Cuando un número muy pequeño se eleva al cuadrado, se vuelve aún más pequeño. Por lo tanto, el término `h²` es despreciable en comparación con `2rh`. Podemos ignorarlo para simplificar la fórmula sin perder mucha precisión para fines de ingeniería.

   Así, la ecuación se simplifica a:

   2rh ≈ d²

   Esta aproximación es crucial y es una de las razones por las que esta fórmula es tan práctica y ampliamente utilizada. La capacidad de despreciar `h²` simplifica enormemente los cálculos manteniendo una precisión aceptable para la mayoría de las aplicaciones.

La Fórmula Maestra: Calculando la Altura de tu Antena

A partir de la ecuación simplificada `2rh ≈ d²`, podemos despejar la altura de la antena (h) si conocemos la distancia de cobertura deseada (d) y el radio de la Tierra (r).

h = d² / (2r)

Donde:

• h es la altura de la antena (en metros o kilómetros, dependiendo de las unidades de 'd' y 'r').
• d es la distancia de cobertura deseada (en metros o kilómetros).
• r es el radio promedio de la Tierra (aproximadamente 6371 kilómetros o 6,371,000 metros).

Esta fórmula es fundamental para los ingenieros de telecomunicaciones, ya que les permite determinar la altura mínima necesaria para una antena con el fin de alcanzar una cierta distancia de cobertura. Es importante utilizar unidades consistentes en todos los valores para obtener un resultado correcto (por ejemplo, si 'd' está en kilómetros y 'r' en kilómetros, 'h' también estará en kilómetros; si 'd' está en metros y 'r' en metros, 'h' estará en metros).

La Distancia de Cobertura: El Alcance Real de tu Transmisión

De la misma ecuación `2rh ≈ d²`, también podemos despejar la distancia de cobertura (d) si conocemos la altura de la antena (h) y el radio de la Tierra (r).

d = √(2rh)

Donde:

• d es la distancia de cobertura máxima (en metros o kilómetros).
• r es el radio promedio de la Tierra (aproximadamente 6371 kilómetros o 6,371,000 metros).
• h es la altura de la antena (en metros o kilómetros).

Esta es la fórmula más comúnmente citada para el horizonte radioeléctrico. Nos indica el alcance teórico máximo de una señal de línea de vista desde una antena a una altura determinada, antes de que la curvatura de la Tierra se convierta en un obstáculo. Es la base para planificar la ubicación de estaciones base y torres de transmisión.

Más Allá del Alcance: El Área Totalmente Cubierta

Una vez que conocemos la distancia de cobertura (d), podemos calcular el área total que la señal de la antena puede cubrir en condiciones ideales. Si asumimos que la señal se propaga uniformemente en todas las direcciones alrededor de la antena (formando un círculo en la superficie terrestre), el área cubierta se puede calcular utilizando la fórmula del área de un círculo:

Área = πd²

Sustituyendo la expresión para `d²` (que es `2rh`):

Área = π(2rh) = 2πrh

Donde:

• Área es la superficie total cubierta por la señal.
• π (Pi) es una constante matemática (aproximadamente 3.14159).
• r es el radio promedio de la Tierra.
• h es la altura de la antena.

Esta fórmula nos da una estimación del tamaño de la huella de cobertura de una antena, lo cual es útil para la planificación de redes a gran escala, como la determinación de cuántas estaciones base se necesitan para cubrir una región geográfica específica.

Tabla Comparativa: Altura vs. Distancia de Cobertura Teórica

Para ilustrar el impacto de la altura de la antena en la distancia de cobertura, a continuación, se presenta una tabla con ejemplos de distancias de cobertura teóricas para diferentes alturas de antena, asumiendo un radio de la Tierra de 6371 km. Recuerda que estos son valores ideales de línea de vista.

Como se puede observar, incluso un aumento relativamente pequeño en la altura de la antena puede resultar en un aumento significativo de la distancia de cobertura, lo que subraya la importancia de la ubicación estratégica de las torres de telecomunicaciones.

Factores del Mundo Real que Modifican la Cobertura

Es crucial entender que las fórmulas presentadas ofrecen un modelo idealizado de la propagación de la señal. En la práctica, la distancia de cobertura real puede ser considerablemente menor debido a una multitud de factores del mundo real que no se incluyen en el cálculo geométrico de línea de vista:

• Obstáculos Físicos: Montañas, edificios, árboles y cualquier otra estructura pueden bloquear o reflejar la señal, creando "zonas de sombra" donde la recepción es pobre o inexistente.
• Atenuación Atmosférica: La atmósfera terrestre, especialmente la humedad, la lluvia y la niebla, puede absorber parte de la energía de la señal, atenuándola a medida que viaja. Este efecto es más pronunciado en frecuencias más altas.
• Difracción: Las ondas de radio pueden "doblarse" ligeramente alrededor de los bordes de los obstáculos. Aunque esto permite cierta cobertura más allá de la línea de vista, la señal se debilita considerablemente.
• Reflexión y Refracción: Las señales pueden rebotar en superficies (reflexión) o cambiar de dirección al pasar por diferentes medios (refracción), lo que puede causar desvanecimiento o interferencia multi-trayecto.
• Zona de Fresnel: Para una propagación óptima de la línea de vista, no solo se requiere una trayectoria clara entre el transmisor y el receptor, sino también una elipsoide de espacio libre alrededor de esa trayectoria (la Zona de Fresnel) que no debe ser obstruida. Las obstrucciones dentro de esta zona pueden degradar la señal incluso si hay una línea de vista directa.
• Potencia del Transmisor y Sensibilidad del Receptor: La potencia con la que se emite la señal y la capacidad del receptor para detectar señales débiles son factores críticos que determinan el alcance efectivo. Una señal muy potente o un receptor muy sensible pueden compensar hasta cierto punto la atenuación.
• Frecuencia de la Señal: Las señales de baja frecuencia (VHF, HF) tienden a difractar y reflejarse mejor, lo que les permite "rodear" obstáculos y seguir la curvatura de la Tierra en cierta medida (propagación por onda terrestre), extendiendo su alcance más allá del horizonte visual. Las señales de alta frecuencia (UHF, microondas) se propagan más estrictamente por línea de vista y son más susceptibles a las obstrucciones.

Aplicaciones Prácticas de estas Fórmulas

Las fórmulas de la altura y la distancia de cobertura son herramientas esenciales en numerosos campos de la ingeniería y las telecomunicaciones:

• Diseño de Redes Celulares: Ayudan a los operadores a determinar la altura y el espaciamiento de las torres celulares para garantizar una cobertura adecuada en áreas urbanas y rurales.
• Radiodifusión: Las emisoras de radio y televisión utilizan estas fórmulas para calcular el alcance de sus transmisiones y planificar la ubicación de sus antenas principales.
• Sistemas de Comunicación por Radio de Emergencia: Son vitales para asegurar que los equipos de respuesta puedan comunicarse en grandes áreas, especialmente en terrenos difíciles.
• Aviación y Navegación Marítima: Se utilizan para determinar el alcance de las ayudas a la navegación y los sistemas de comunicación entre aeronaves/embarcaciones y estaciones en tierra.
• Radioaficionados: Los entusiastas de la radio las emplean para estimar el alcance de sus propias estaciones y optimizar sus configuraciones de antena.

Preguntas Frecuentes (FAQ)

¿Es la fórmula h = d² / (2r) siempre precisa?

No, la fórmula h = d² / (2r) (y su contraparte d = √(2rh)) proporciona una estimación de la distancia de cobertura de línea de vista en condiciones ideales. Ignora factores como obstáculos físicos, la atenuación atmosférica, la potencia del transmisor, la sensibilidad del receptor y la frecuencia de la señal. En el mundo real, la cobertura siempre será igual o menor que la calculada por esta fórmula.

¿Qué valor debo usar para el radio de la Tierra (r)?

Para la mayoría de los cálculos prácticos en telecomunicaciones, se utiliza un valor aproximado de 6371 kilómetros (o 6,371,000 metros) para el radio promedio de la Tierra. Algunos cálculos más precisos pueden usar un "radio efectivo de la Tierra" que considera la refracción atmosférica, a menudo un factor k (aproximadamente 4/3) multiplicado por el radio real, lo que aumenta ligeramente el alcance teórico.

¿Cómo afectan los obstáculos a la cobertura?

Los obstáculos como edificios, montañas o incluso la vegetación densa, bloquean la línea de vista directa entre la antena transmisora y la receptora. Esto reduce drásticamente el alcance efectivo de la señal, creando "zonas de sombra" donde la recepción es muy pobre o inexistente, independientemente de la altura de la antena o la potencia de transmisión.

¿La frecuencia de la señal influye en la fórmula?

Directamente, la frecuencia no aparece en la fórmula geométrica de la línea de vista. Sin embargo, la frecuencia sí influye en cómo la señal interactúa con el entorno. Las ondas de baja frecuencia pueden difractar (doblarse) más fácilmente alrededor de los obstáculos y seguir la curvatura de la Tierra (propagación por onda terrestre), extendiendo su alcance. Las ondas de alta frecuencia se propagan más estrictamente por línea de vista y son más susceptibles a ser bloqueadas por obstáculos, aunque ofrecen mayor capacidad de datos.

¿Qué es la "línea de vista" en telecomunicaciones?

La "línea de vista" (Line-of-Sight, LoS) se refiere a la propagación directa de las ondas de radio en línea recta desde la antena transmisora hasta la antena receptora, sin obstrucciones físicas significativas en el camino. Es el modo de propagación ideal para muchas tecnologías inalámbricas modernas, y la fórmula de altura de la antena se basa precisamente en este principio.

En conclusión, la altura de una antena es mucho más que un simple dato técnico; es un pilar fundamental en la planificación y el funcionamiento de nuestras redes de comunicación. La fórmula derivada de la geometría básica y el teorema de Pitágoras nos proporciona una poderosa herramienta para comprender el alcance teórico de las señales. Aunque el mundo real introduce complejidades que van más allá de esta ecuación ideal, comprender sus principios es el primer paso para dominar el arte y la ciencia de las telecomunicaciones y garantizar que nuestras señales lleguen tan lejos como sea posible, conectándonos a través de vastas distancias y horizontes.
