Los engranajes rectos son componentes fundamentales en una vasta gama de maquinarias, desde herramientas eléctricas hasta transmisiones automotrices. Su diseño simple, con dientes rectos paralelos al eje de rotación, los hace ideales para aplicaciones que demandan una transmisión de potencia eficiente y un posicionamiento preciso. Sin embargo, la clave de su rendimiento impecable radica en la precisión de sus dimensiones. Entre estas, el diámetro exterior es un parámetro crítico que determina el tamaño general del engranaje y su correcta interacción con otros componentes del sistema. Un cálculo erróneo puede llevar a fallas, ruidos indeseados o, en el mejor de los casos, un rendimiento subóptimo.
Como expertos en el campo, entendemos que la exactitud en los cálculos es indispensable para el diseño y la operación exitosa de los engranajes rectos. En este artículo, desglosaremos todo lo que necesita saber para asegurar que sus cálculos del diámetro exterior sean precisos y confiables, explorando la terminología esencial, las fórmulas clave y las herramientas que facilitan este proceso vital.
- ¿Qué Son los Engranajes Rectos y Por Qué su Diámetro Exterior es Crucial?
- Terminología Esencial para Engranajes Rectos
- Fórmulas Clave para el Cálculo del Diámetro Exterior
- La Importancia del Módulo y el Paso Diametral
- Ejemplos Prácticos de Cálculo del Diámetro Exterior
- Herramientas de Apoyo: Calculadoras de Engranajes
- Preguntas Frecuentes (FAQ)
- Conclusión
¿Qué Son los Engranajes Rectos y Por Qué su Diámetro Exterior es Crucial?
Los engranajes rectos, también conocidos como engranajes cilíndricos de dientes rectos, son ruedas cilíndricas con dientes tallados en su superficie exterior que engranan con los dientes de otro engranaje para transmitir par y rotación. Su simplicidad de diseño y fabricación los convierte en uno de los tipos de engranajes más comunes y versátiles. Los dientes están alineados de manera paralela al eje de rotación, lo que permite una transmisión de potencia directa y eficiente en aplicaciones donde los ejes son paralelos.
El diámetro exterior de un engranaje recto es la medida del diámetro total de la rueda, incluyendo la parte superior de los dientes (la cabeza del diente o adendum). Esta dimensión es fundamental por varias razones:
- Dimensionamiento General: Define el espacio físico que ocupará el engranaje en un conjunto mecánico.
- Interferencia: Un diámetro exterior incorrecto puede causar interferencia con otras partes del mecanismo, o un engrane inadecuado con su engranaje compañero, llevando a un desgaste prematuro o a la falla.
- Diseño de Carcasas: Es un dato esencial para el diseño de carcasas y soportes donde se alojarán los engranajes.
- Cálculo de Distancias entre Centros: Aunque la distancia entre centros se basa en los diámetros primitivos, el diámetro exterior es una medida de referencia para verificar el espacio disponible.
Comprender cómo calcular esta medida es el primer paso para asegurar la funcionalidad y durabilidad de cualquier sistema de engranajes.

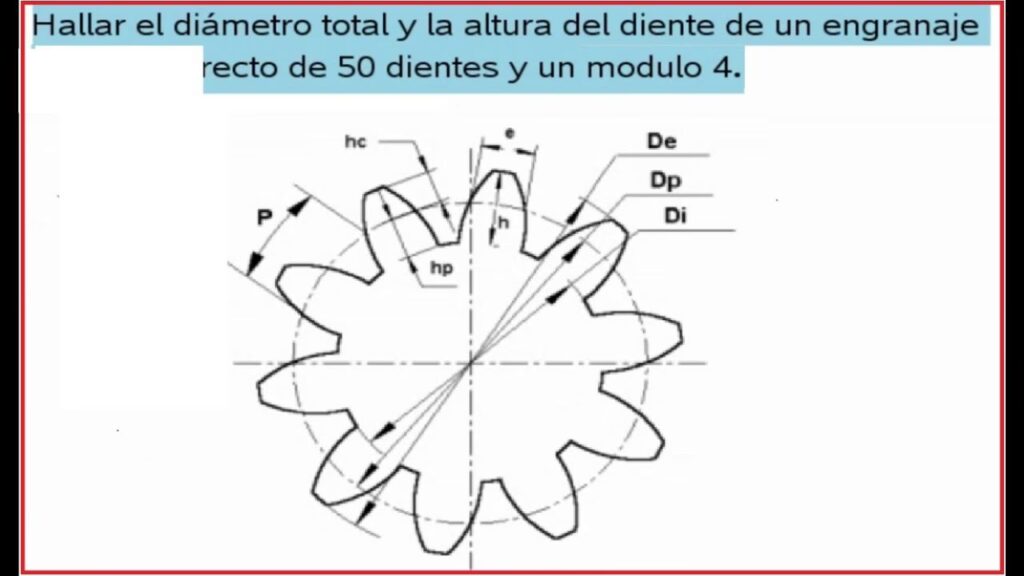

Terminología Esencial para Engranajes Rectos
Para calcular con precisión el rendimiento y las dimensiones de los engranajes rectos, es crucial comprender la terminología asociada a ellos. A continuación, se presentan algunos de los términos clave que debe conocer:
| Símbolo | Término | Descripción |
|---|---|---|
| N | Número de Dientes | La cantidad de dientes en el engranaje. Fundamental para determinar el diámetro primitivo y el paso diametral. |
| D | Diámetro Primitivo / Círculo Primitivo | El diámetro del círculo primitivo, el círculo teórico alrededor del cual se localizan los dientes de un engranaje. Es la base para la mayoría de los cálculos. |
| DP o P | Paso Diametral | La relación entre el número de dientes de un engranaje y su diámetro primitivo. Es una medida de la 'finura' o 'grueso' de los dientes. |
| α | Ángulo de Presión | El ángulo entre la cara del diente y una tangente al círculo primitivo. Para la mayoría de los engranajes es de 20°, aunque también se usan 14.5° y 25°. |
| m | Módulo | Un parámetro fundamental usado para definir el tamaño de un engranaje, especialmente en sistemas métricos. Es el recíproco del paso diametral. |
| ha | Adendum | La distancia desde el círculo primitivo hasta la parte superior del diente del engranaje. Es lo que se añade al diámetro primitivo para obtener el diámetro exterior. |
| hf | Dedendum | La distancia desde el círculo primitivo hasta la parte inferior del diente del engranaje. |
| p | Paso Circular | La distancia medida a lo largo del círculo primitivo desde un punto en un diente hasta el punto correspondiente en el diente adyacente. |
| C | Distancia entre Centros | La distancia entre los ejes de dos engranajes engranados. Asegura que los engranajes engranen correctamente y transmitan potencia suavemente. |
Con estos términos en mente, pasemos a las fórmulas que nos permitirán calcular el diámetro exterior.

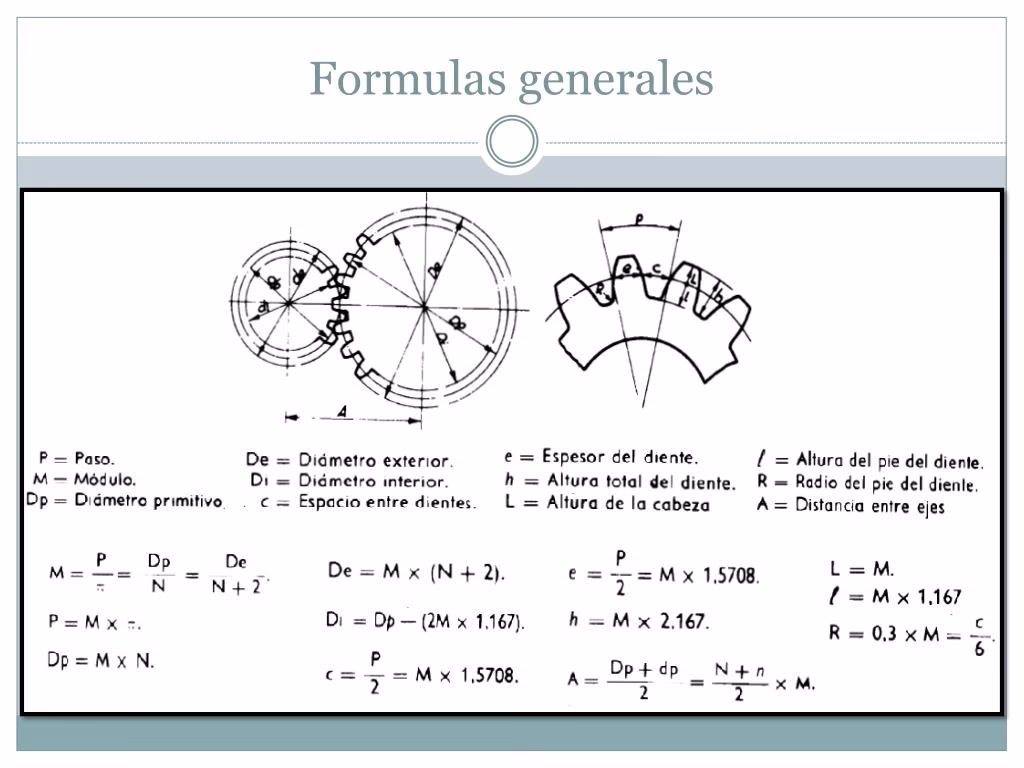

Fórmulas Clave para el Cálculo del Diámetro Exterior
El cálculo del diámetro exterior (DO) es fundamental y depende de otros parámetros del engranaje, principalmente del número de dientes y del paso diametral o del módulo. Existen varias formas de llegar a este valor, dependiendo de la información que ya se tenga disponible y del tipo de diente (profundidad completa o diente truncado).
Las ecuaciones estándar para engranajes rectos son las siguientes:
| Para Encontrar | Ecuación |
|---|---|
| Diámetro Exterior (Dientes de Profundidad Completa) | DO = ( N + 2 ) / P DO = [ ( N + 2 ) p ] / π |
| Diámetro Exterior (Dientes Truncados Estándar Americano) | DO = ( N + 1.6 ) / P DO = [ ( N + 1.6 ) p ] / π |
| Diámetro Primitivo | D = N / P D = ( N p ) / π |
| Paso Diametral | P = π / p P = N / D |
| Número de Dientes | N = P D N = ( π D ) / p |
| Paso Circular | p = ( π D ) / N p = π / P |
Desglose de la Fórmula del Diámetro Exterior
La fórmula más comúnmente utilizada para el diámetro exterior de engranajes de profundidad completa es DO = (N + 2) / P. Analicemos sus componentes:
- DO (Diámetro Exterior): Es la medida que buscamos, el diámetro total del engranaje, de punta a punta de los dientes.
- N (Número de Dientes): La cantidad total de dientes del engranaje. Este es un valor entero y fundamental para cualquier cálculo de engranajes.
- P (Paso Diametral): Es la medida de la densidad de los dientes en el engranaje. Cuanto mayor sea el valor de P, más pequeños y numerosos serán los dientes para un diámetro primitivo dado. El paso diametral se expresa en dientes por pulgada (o unidades equivalentes en sistemas no métricos).
La lógica detrás de sumar '2' en la fórmula (N + 2) se debe a que el diámetro exterior es igual al diámetro primitivo más dos veces el adendum (la altura del diente sobre el círculo primitivo). Para engranajes de profundidad completa estándar, el adendum es igual a 1/P. Por lo tanto, el diámetro primitivo (D = N/P) más dos adendums (2 * 1/P) nos da (N/P) + (2/P) = (N + 2) / P.
Alternativamente, si se trabaja con el paso circular (p) en lugar del paso diametral (P), la relación P = π / p nos permite sustituir P en la fórmula, derivando DO = [ ( N + 2 ) p ] / π. Ambas ecuaciones son equivalentes y válidas, dependiendo de los datos disponibles.
Dientes Truncados (Stub Teeth)
Es importante notar la variación para los dientes truncados estándar americanos: DO = ( N + 1.6 ) / P. Esta diferencia se debe a que los dientes truncados tienen un adendum menor que los dientes de profundidad completa, lo que resulta en un diámetro exterior ligeramente más pequeño para el mismo número de dientes y paso diametral. Esta variación es crucial para la intercambiabilidad y el correcto engranaje de estos tipos de engranajes.
La Importancia del Módulo y el Paso Diametral
El paso diametral (P) y el módulo (m) son dos conceptos interconectados y de vital importancia en el diseño y cálculo de engranajes. Son las medidas que definen el tamaño de los dientes y, por extensión, las dimensiones generales del engranaje.
- Paso Diametral (P): Utilizado predominantemente en sistemas de medición anglosajones (pulgadas), se define como la relación entre el número de dientes y el diámetro primitivo (P = N/D). Un paso diametral más alto indica dientes más pequeños y finos, mientras que un paso diametral más bajo indica dientes más grandes y robustos.
- Módulo (m): Es el estándar utilizado en el sistema métrico y se define como la relación entre el diámetro primitivo y el número de dientes (m = D/N). Esencialmente, es el recíproco del paso diametral. Un módulo más grande significa dientes más grandes y robustos.
La relación entre ellos es simple: P = 25.4 / m (si P está en dientes/pulgada y m en milímetros) o m = 1 / P (si ambos se manejan en sistemas coherentes). Comprender cuál se utiliza es vital para aplicar la fórmula correcta y evitar errores en el cálculo del diámetro exterior y otras dimensiones críticas.
Ejemplos Prácticos de Cálculo del Diámetro Exterior
Para solidificar la comprensión, veamos algunos ejemplos prácticos:
Ejemplo 1: Cálculo Básico de Diámetro Exterior
Supongamos que tenemos un engranaje recto con las siguientes especificaciones:
- Número de Dientes (N) = 40
- Paso Diametral (P) = 10
Asumiendo que son dientes de profundidad completa estándar, utilizamos la fórmula:
DO = (N + 2) / P
Sustituyendo los valores:
DO = (40 + 2) / 10
DO = 42 / 10
DO = 4.2 unidades (por ejemplo, pulgadas)
Por lo tanto, el diámetro exterior de este engranaje es de 4.2 unidades.
Ejemplo 2: Usando Paso Circular
Ahora, consideremos un engranaje con:
- Número de Dientes (N) = 30
- Paso Circular (p) = 0.31416 unidades
Utilizamos la fórmula que incluye el paso circular:
DO = [ ( N + 2 ) p ] / π
Sustituyendo los valores:
DO = [ ( 30 + 2 ) * 0.31416 ] / 3.14159
DO = [ 32 * 0.31416 ] / 3.14159
DO = 10.05312 / 3.14159
DO = 3.2 unidades (por ejemplo, pulgadas)
El diámetro exterior es de 3.2 unidades.
Ejemplo 3: Engranaje con Dientes Truncados
Consideremos un engranaje con dientes truncados estándar americano:
- Número de Dientes (N) = 50
- Paso Diametral (P) = 8
Utilizamos la fórmula específica para dientes truncados:
DO = ( N + 1.6 ) / P
Sustituyendo los valores:
DO = ( 50 + 1.6 ) / 8
DO = 51.6 / 8
DO = 6.45 unidades (por ejemplo, pulgadas)
Este ejemplo resalta la importancia de conocer el tipo de diente, ya que un adendum diferente (y por lo tanto una constante diferente en la fórmula) afectará el diámetro exterior final.
Herramientas de Apoyo: Calculadoras de Engranajes
Si bien es fundamental comprender la teoría detrás de los cálculos, en la práctica, las calculadoras de engranajes son herramientas invaluables. Una calculadora de engranajes rectos es un programa de software o una herramienta en línea que ayuda a ingenieros y diseñadores a determinar rápidamente parámetros importantes de los engranajes, como la relación de transmisión, el diámetro primitivo, el tamaño de los dientes y, por supuesto, el diámetro exterior.
El uso de una calculadora de engranajes puede ahorrar tiempo y reducir significativamente los errores en comparación con la realización manual de los cálculos. Estas herramientas automatizan las fórmulas, permitiendo una verificación rápida y una exploración eficiente de diferentes configuraciones de engranajes. Existen diversos tipos de calculadoras de engranajes rectos disponibles de forma gratuita en línea, incluyendo software de escritorio, aplicaciones móviles y herramientas web. Esto las convierte en una herramienta accesible y conveniente para cualquier persona involucrada en el diseño o la selección de engranajes, desde estudiantes hasta profesionales experimentados.
Preguntas Frecuentes (FAQ)
¿Cómo se calcula el diámetro de un engranaje?
El cálculo del diámetro de un engranaje puede referirse a varios diámetros. El más fundamental es el diámetro primitivo (D), que se calcula como D = N / P (Número de Dientes / Paso Diametral). El diámetro exterior (DO) se calcula generalmente como DO = (N + 2) / P para dientes de profundidad completa.

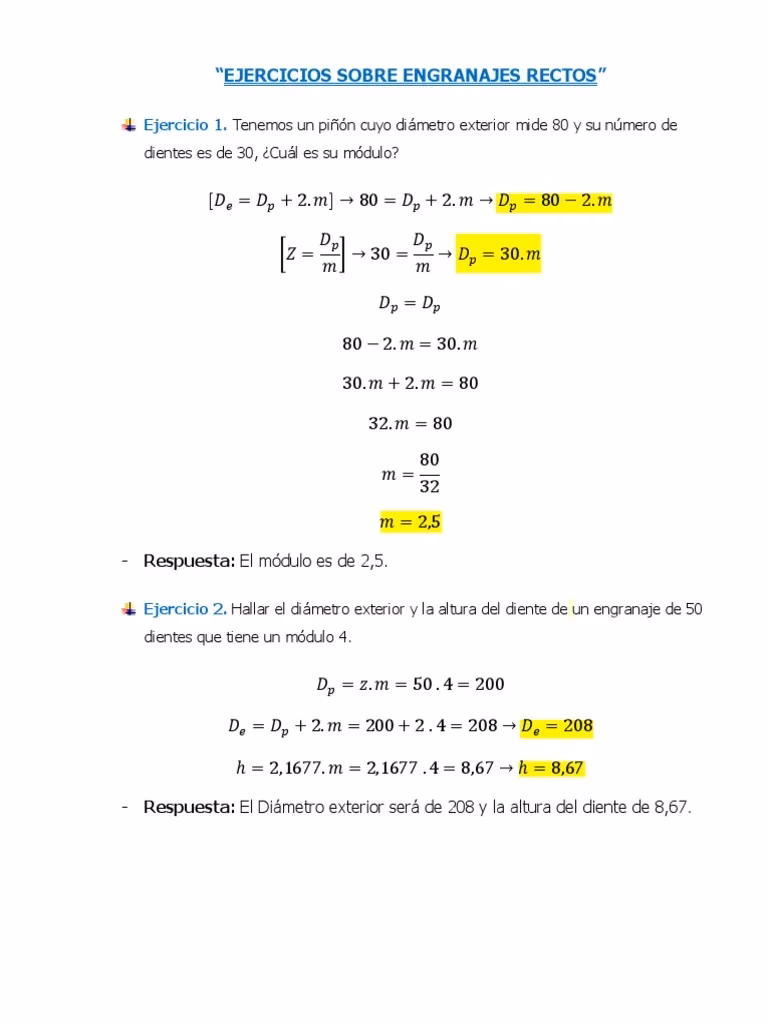

¿Cómo se calcula el PCD de un engranaje recto?
El Diámetro del Círculo Primitivo (PCD) es sinónimo de Diámetro Primitivo (D). Se calcula dividiendo el número de dientes (N) por el paso diametral (P), es decir, PCD = N / P. También se puede calcular si se conoce el módulo (m) como PCD = N * m. El círculo primitivo es una dimensión teórica crucial, ya que es el círculo de referencia para la determinación del paso de los dientes y donde los círculos primitivos de un par de engranajes engranados son tangentes entre sí.
¿Cuál es la diferencia entre el paso diametral y el módulo?
Ambos son medidas del tamaño y la densidad de los dientes del engranaje, pero se utilizan en diferentes sistemas de unidades. El paso diametral (P) se usa en sistemas de unidades anglosajones (pulgadas) y es el número de dientes por pulgada de diámetro primitivo. El módulo (m) se usa en el sistema métrico (milímetros) y es la relación entre el diámetro primitivo y el número de dientes. Son recíprocos el uno del otro (ignorando el factor de conversión de unidades de pulgada a milímetro).
¿Qué es el adendum y cómo afecta al diámetro exterior?
El adendum (ha) es la distancia radial desde el círculo primitivo hasta la parte superior del diente (punta del diente). Para engranajes de profundidad completa estándar, el adendum es igual a 1/P. El diámetro exterior se obtiene sumando dos veces el adendum al diámetro primitivo (D + 2*ha), lo que se traduce en (N/P) + (2/P) = (N+2)/P. Por lo tanto, el adendum es un componente directo que contribuye al tamaño del diámetro exterior.
¿Por qué es importante el ángulo de presión?
El ángulo de presión (α) es el ángulo entre la normal al perfil del diente y una tangente al círculo primitivo. Aunque no se utiliza directamente en las fórmulas básicas para el diámetro exterior, es crucial para el diseño del perfil del diente, la fuerza de los dientes y la suavidad de la transmisión. Un ángulo de presión incorrecto puede llevar a un engrane ineficiente, mayor ruido y desgaste acelerado. El estándar más común es de 20°.
Conclusión
El cálculo preciso del diámetro exterior de los engranajes rectos es más que una simple operación matemática; es un pilar fundamental para el diseño, la fabricación y el funcionamiento óptimo de cualquier sistema de transmisión de potencia que los utilice. Hemos explorado la terminología esencial, las fórmulas clave para dientes de profundidad completa y truncados, y la interconexión vital entre el paso diametral y el módulo. La comprensión de estos conceptos, junto con el uso inteligente de herramientas como las calculadoras de engranajes, empodera a ingenieros y diseñadores para crear sistemas mecánicos fiables y eficientes. La atención al detalle en estas dimensiones garantiza no solo el correcto engrane, sino también la durabilidad y el rendimiento esperado de la maquinaria. La inversión en cálculos precisos es una inversión en la longevidad y la eficiencia de sus aplicaciones.
