En el mundo de la ingeniería industrial y la optimización de procesos, la eficiencia es la moneda de cambio. Cada minuto de inactividad, cada recurso subutilizado, representa una oportunidad perdida. Es aquí donde los diagramas hombre-máquina emergen como una herramienta visual indispensable, diseñada para desentrañar las complejidades de las interacciones entre operadores y maquinaria, revelando dónde se esconde la ineficiencia y cómo podemos erradicarla. A menudo, el término “máquina” puede generar confusión, evocando imágenes de sistemas informáticos complejos o incluso debates filosóficos sobre la naturaleza humana. Sin embargo, en el contexto de la ingeniería de procesos, un diagrama hombre-máquina se centra específicamente en la sincronización y utilización de recursos humanos y mecánicos en un entorno de producción o servicio.
Este artículo te guiará a través de la esencia de los diagramas hombre-máquina, su propósito, sus componentes clave y un proceso paso a paso para crearlos e interpretarlos. También abordaremos algunas de las confusiones comunes que surgen al hablar de “diagramas de máquina”, diferenciando claramente esta herramienta de otras metodologías como los diagramas de máquina de estado UML o conceptos filosóficos.
¿Qué es un Diagrama Hombre-Máquina?
Un diagrama hombre-máquina es una representación gráfica que permite a los ingenieros y analistas comparar visualmente el tiempo que múltiples máquinas y operadores están ocupados y trabajando, así como los períodos en los que permanecen inactivos. Su principal objetivo es identificar y resaltar áreas de ineficiencia en un proceso, como tiempos muertos excesivos, cuellos de botella o desequilibrios en la carga de trabajo. Al visualizar estos patrones, es posible tomar decisiones informadas para optimizar la secuencia de tareas, reasignar recursos o modificar procedimientos para mejorar la productividad general.
La esencia de estos diagramas radica en su capacidad para mostrar la interdependencia entre la actividad humana y la operación de las máquinas. No se trata solo de medir el tiempo, sino de entender cómo se superponen las actividades, cuándo un recurso está esperando por otro y dónde se puede introducir la actividad paralela para maximizar la utilización. Son particularmente útiles en entornos de fabricación, ensamblaje o cualquier proceso donde los operadores interactúan directamente con equipos para completar tareas.
Propósito y Beneficios
El propósito fundamental de un diagrama hombre-máquina es la optimización de recursos. Al detallar los tiempos de trabajo y ocio de cada elemento, se pueden lograr varios beneficios:
- Identificación de Ineficiencias: Permite detectar rápidamente los momentos en que los operadores están esperando que una máquina termine su ciclo, o viceversa, o cuando un recurso está inactivo sin una razón aparente.
- Mejora de la Utilización: Ayuda a maximizar el uso de tanto el personal como la maquinaria, reduciendo los tiempos de inactividad y asegurando que los recursos estén produciendo valor la mayor parte del tiempo.
- Balanceo de Cargas de Trabajo: Facilita la distribución equitativa de tareas entre operadores y máquinas, evitando la sobrecarga de algunos y la subutilización de otros.
- Reducción de Costos: Al mejorar la eficiencia y la utilización, se pueden reducir los costos operativos, ya sea a través de una mayor producción con los mismos recursos o logrando la misma producción con menos recursos.
- Estandarización de Procesos: Al visualizar el flujo de trabajo, se pueden establecer procedimientos más claros y eficientes para futuras operaciones.
Componentes Clave de un Diagrama Hombre-Máquina
Para construir un diagrama hombre-máquina efectivo, es crucial entender los elementos que lo componen y cómo se interrelacionan:
- Tareas: Son las actividades discretas que conforman el proceso. Cada tarea debe tener un tiempo asociado (estimado, calculado u observado). Crucialmente, cada tarea se clasifica en una de tres categorías:
- Manual: Actividades realizadas exclusivamente por el operador (ej. cargar, descargar, caminar, configurar).
- Máquina: Actividades realizadas exclusivamente por la máquina (ej. proceso de corte, ciclo de cocción).
- Miscelánea: Actividades que no encajan claramente en las categorías anteriores, o que son de naturaleza preparatoria o auxiliar (ej. esperas pasivas, inspecciones).
- Recursos: Son los elementos que realizan las tareas. Típicamente, esto incluye a los operadores (el “hombre”) y las máquinas (el “equipo”). Puede haber múltiples operadores y múltiples máquinas en un solo diagrama.
- Secuencia del Proceso: Es el orden cronológico en que se realizan las tareas. Un diagrama hombre-máquina se basa en una secuencia definida, que puede incluir repeticiones de tareas (frecuencias).
- Tareas Internas (o Paralelas): Un aspecto fundamental es la identificación de tareas que pueden realizarse simultáneamente con otras. Por ejemplo, un operador puede realizar una configuración manual mientras una máquina está en pleno ciclo de procesamiento. Identificar estas tareas paralelas es clave para la optimización.

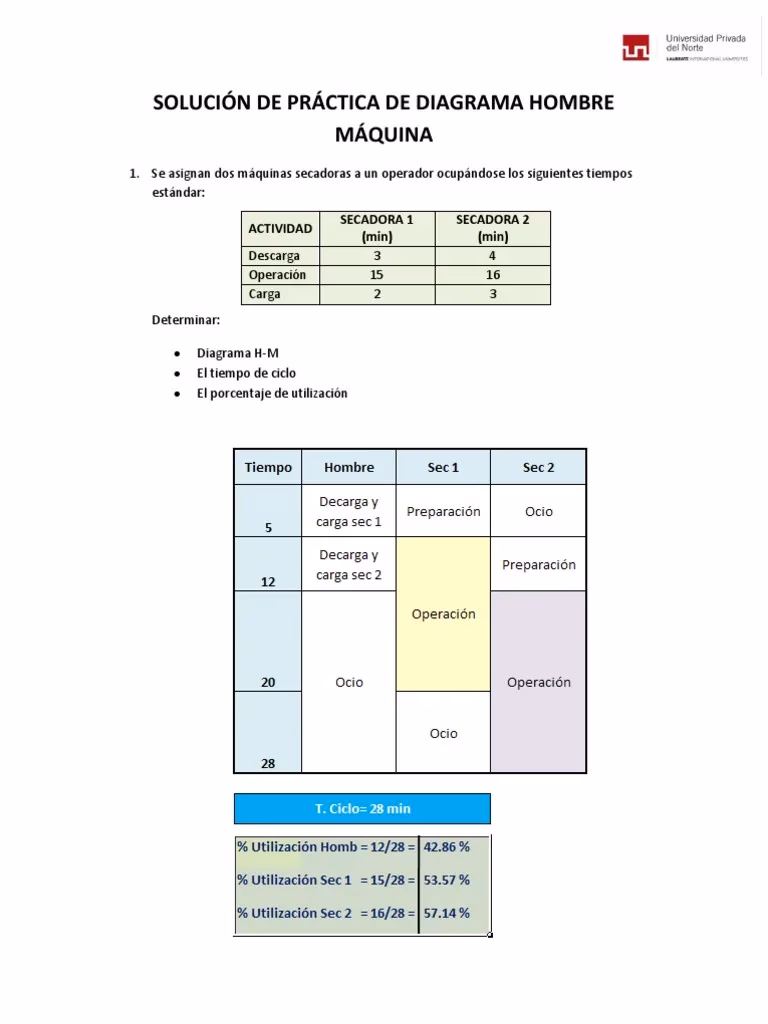

Paso a Paso: Cómo Crear un Diagrama Hombre-Máquina
Aunque existen herramientas de software especializadas que automatizan gran parte de este proceso, comprender los pasos manuales es esencial para una correcta interpretación y aplicación. Tomaremos como base el flujo de trabajo descrito para la generación de estos diagramas en sistemas de estimación de tiempos:
1. Definir y Asignar Tiempos a las Tareas
El primer paso es desglosar el proceso en tareas individuales y asignar un tiempo a cada una. Estos tiempos pueden ser:
- Estimados: Basados en la experiencia o juicio.
- Calculados: Derivados de métodos de tiempo predeterminado o ecuaciones.
- Observados: Medidos directamente en el campo mediante cronometraje o estudios de tiempo.
Es fundamental que los tiempos sean lo más precisos posible, ya que son la base de todas las mediciones de utilización.
2. Categorizar Cada Tarea
Una vez definidas las tareas, cada una debe ser categorizada como manual, máquina o miscelánea. Esta clasificación es vital porque permite al diagrama diferenciar claramente quién o qué está realizando la acción y, por ende, identificar los tiempos de ocupación de cada recurso. Por ejemplo, “Cargar Pieza” sería manual, “Proceso de Mecanizado” sería máquina, y “Esperar Material” podría ser miscelánea.
3. Construir la Secuencia del Proceso
Ordene las tareas en la secuencia lógica y cronológica en la que ocurren. Si una tarea se repite varias veces en un ciclo, se debe especificar su frecuencia. La precisión en la secuencia es crucial, ya que cualquier error puede llevar a una representación incorrecta de los tiempos de inactividad y trabajo.
4. Asignar Recursos a Cada Tarea
Para cada tarea en la secuencia, asigne el recurso específico (operador o máquina) que la realizará. Si hay múltiples operadores o máquinas, asegúrese de especificar cuál de ellos es responsable de cada tarea. Por ejemplo, “Operador 1” realiza la “Configuración A”, y “Máquina B” realiza el “Proceso B”.
5. Identificar Tareas Internas (Paralelas)
Este es quizás el paso más crítico para la optimización. Revise la secuencia e identifique cualquier tarea que pueda realizarse mientras otra tarea principal está en progreso. Por ejemplo, si el “Proceso A” de la Máquina A dura 10 minutos, y durante esos 10 minutos el Operador 1 puede “Caminar”, “Realizar Configuración B” y “Caminar de Regreso a Máquina A”, estas tres últimas tareas se consideran internas al “Proceso A”. Esto significa que no añaden tiempo al ciclo total del proceso, ya que ocurren en paralelo con una actividad ya en marcha. Marque estas tareas como internas, asociándolas con la tarea principal a la que son paralelas.
6. Generar el Informe y Analizar
Una vez que todos los datos están ingresados y las relaciones definidas, se puede generar el informe del diagrama hombre-máquina. Los informes típicos incluyen:
- Gráficos Individuales de Recursos: Muestran el tiempo de trabajo (desglosado por manual, máquina, misceláneo) y el tiempo de inactividad para cada operador y máquina individualmente.
- Diagrama Hombre-Máquina Tradicional (Formato Gantt): Esta es la representación más visual. Muestra barras de tiempo para cada recurso, indicando cuándo están trabajando y cuándo están inactivos. Las superposiciones de las barras de trabajo resaltan la utilización simultánea de recursos. Un vistazo rápido a este gráfico revelará grandes porciones del ciclo donde uno o más recursos están inactivos, esperando a que otro proceso se complete.
- Cálculos de Utilización: Proporcionan porcentajes de utilización para cada recurso (tiempo de trabajo / tiempo total del ciclo), así como el tiempo total de trabajo y el tiempo total de inactividad.
El objetivo del análisis es maximizar la superposición de los tiempos de trabajo de los recursos y minimizar los tiempos de inactividad. Si hay un tiempo de ciclo largo donde solo una o dos máquinas están funcionando y el operador está inactivo, esto indica una oportunidad de mejora. Los ingenieros buscarán formas de redistribuir tareas o introducir nuevas actividades para ocupar los tiempos muertos.
7. Modificación y Optimización Iterativa
Una de las grandes ventajas de esta herramienta es la facilidad para realizar cambios y ver el impacto inmediato. Si se modifican los tiempos estándar de una tarea, se añaden nuevos procesos o se reasignan recursos, se puede regenerar el diagrama para ver cómo el nuevo escenario afecta la utilización y la eficiencia. Este ciclo de “medir, analizar, modificar, regenerar” es fundamental para la mejora continua.
Interpretación y Optimización del Diagrama
La interpretación de un diagrama hombre-máquina va más allá de solo ver los colores o las barras. Se trata de comprender las implicaciones de lo que se visualiza. Por ejemplo, si el diagrama muestra que un operador está inactivo durante el 60% del ciclo mientras una máquina está funcionando, esto es una clara señal de que el operador podría estar realizando otras tareas, asistiendo a otra máquina, o que el proceso necesita ser rediseñado para equilibrar la carga de trabajo.
La optimización a partir de un diagrama implica acciones concretas:
- Paralelización de Tareas: Buscar más oportunidades para que el operador realice tareas manuales mientras la máquina está en su ciclo automático.
- Reasignación de Recursos: Si un operador tiene mucha inactividad, podría atender a varias máquinas o realizar tareas de mantenimiento preventivo.
- Modificación de la Secuencia: Cambiar el orden de las tareas para eliminar tiempos de espera innecesarios.
- Inversión en Tecnología: En algunos casos, la ineficiencia puede ser inherente a la máquina. Un análisis detallado podría justificar la inversión en equipos más rápidos o automatizados.
- Mejora de la Capacitación: Un operador más eficiente puede reducir los tiempos manuales, impactando positivamente en el diagrama.
La personalización de los colores en el diagrama (por ejemplo, verde para trabajo manual, azul para máquina, rojo para inactivo) también puede ser una herramienta útil para la comunicación visual dentro de un equipo, permitiendo una interpretación más rápida y clara de los resultados.
Diferencias con otros "Diagramas de Máquina"
Es crucial disipar la confusión que puede surgir debido a la similitud de términos. El “diagrama hombre-máquina” que hemos descrito es una herramienta específica de ingeniería industrial para la optimización de la producción y la eficiencia de recursos. Se diferencia fundamentalmente de otros conceptos:
Diagrama Hombre-Máquina vs. Diagrama de Máquina de Estado UML
El Diagrama de Máquina de Estado UML (Lenguaje de Modelado Unificado) es una herramienta utilizada en el desarrollo de software y la ingeniería de sistemas. Su propósito es modelar el comportamiento de un objeto o sistema a lo largo del tiempo en respuesta a eventos o cambios. Se centra en los “estados” en los que puede encontrarse un sistema (ej. “inactivo”, “procesando”, “error”), las “transiciones” entre esos estados y los “eventos” que desencadenan esas transiciones. Es una herramienta abstracta para el diseño de lógica y flujo de programas, no para la medición de tiempos de trabajo y ocio de operadores y equipos físicos en un proceso de manufactura. Aunque ambos utilizan el concepto de “estados” y “transiciones”, su aplicación, su público objetivo y los problemas que resuelven son completamente diferentes.
Diagrama Hombre-Máquina vs. “El Hombre Máquina” (Concepto Filosófico)
La expresión “El Hombre Máquina” (L’homme machine) fue acuñada por Julien Offray de La Mettrie en el siglo XVIII. Esta obra es un texto fundamental del materialismo mecanicista, donde se argumenta que el ser humano es comparable a una máquina compleja, sin necesidad de un alma o principio vital inmaterial. Este concepto filosófico se opone al dualismo cartesiano y extiende el mecanicismo a la totalidad del universo, incluyendo la vida. No tiene ninguna relación con la herramienta de ingeniería industrial que estamos discutiendo. Es un debate sobre la naturaleza de la conciencia y la existencia, no sobre la optimización de procesos productivos.
Diagrama Hombre-Máquina vs. Diagrama de Grupo
Un diagrama de grupo (o organigrama de grupo) es una representación visual de la estructura organizativa de una empresa, mostrando las relaciones entre filiales, entidades y las estructuras de reporte. Es una herramienta de gestión corporativa, no de análisis de procesos productivos. Su propósito es definir la gobernanza y la propiedad dentro de un holding empresarial.
Es evidente que, a pesar de compartir la palabra “máquina” en su denominación o contexto, el diagrama hombre-máquina de la ingeniería industrial tiene un propósito y una aplicación muy específicos y distintos de los otros conceptos mencionados.
Preguntas Frecuentes (FAQ)
¿Para qué sirve un diagrama hombre-máquina?
Sirve para visualizar y analizar la interacción entre operadores y máquinas en un proceso, identificando tiempos muertos, ineficiencias y oportunidades para mejorar la utilización de recursos y la productividad general.
¿Quién utiliza los diagramas hombre-máquina?
Principalmente ingenieros industriales, analistas de procesos, gerentes de producción y cualquier profesional involucrado en la optim optimización de operaciones y la mejora continua en entornos de manufactura o servicios.
¿Qué información necesito para crear uno?
Necesitas desglosar el proceso en tareas, asignar tiempos a cada tarea, categorizar cada tarea como manual, máquina o miscelánea, definir la secuencia de las tareas, asignar recursos (operadores y máquinas) a cada tarea, e identificar qué tareas pueden realizarse en paralelo.
¿Puedo modificar un diagrama hombre-máquina después de crearlo?
Sí, de hecho, la facilidad de modificación es una de sus mayores ventajas. Puedes ajustar los tiempos de las tareas, cambiar la secuencia, añadir o quitar procesos, o reasignar recursos, y luego regenerar el diagrama para ver el impacto inmediato de esos cambios en la eficiencia y la utilización.
¿Es lo mismo que un diagrama de máquina de estado UML?
No, son herramientas completamente diferentes. Un diagrama de máquina de estado UML modela el comportamiento de sistemas de software o lógicos en respuesta a eventos, mientras que un diagrama hombre-máquina analiza la eficiencia y utilización de recursos físicos (operadores y máquinas) en un proceso de producción.
Conclusión
Los diagramas hombre-máquina son una herramienta de un valor incalculable para cualquier organización que busque la excelencia operativa. Al proporcionar una visión clara y concisa de cómo se utilizan (o subutilizan) los recursos humanos y mecánicos, permiten a los ingenieros y gerentes tomar decisiones basadas en datos para eliminar desperdicios, equilibrar cargas de trabajo y, en última instancia, aumentar la productividad. Su simplicidad conceptual, combinada con su potente capacidad de análisis, los convierte en un elemento fundamental en la caja de herramientas de la mejora continua. Comprender y aplicar correctamente estos diagramas es un paso decisivo hacia la creación de procesos más robustos, eficientes y rentables.
