Inductores: Carga y Descarga al Detalle

Los inductores, a menudo considerados los 'primos' de los condensadores en el mundo de la electrónica, son componentes pasivos fundamentales con una característica única: su capacidad para almacenar energía en un campo magnético. A diferencia de los resistores que simplemente disipan energía, o los condensadores que la almacenan en un campo eléctrico, los inductores reaccionan a los cambios en la corriente, oponiéndose a ellos. Esta propiedad les confiere un comportamiento dinámico y fascinante, especialmente durante los procesos de carga y descarga, que son cruciales para entender su funcionamiento en cualquier circuito.

Comprender cómo un inductor se carga y descarga no es solo una cuestión académica; es esencial para el diseño y análisis de una vasta gama de sistemas electrónicos, desde fuentes de alimentación conmutadas y filtros hasta osciladores y convertidores de potencia. A continuación, exploraremos en profundidad las ecuaciones que rigen estos procesos, desglosando cada término y ofreciendo una visión clara de la dinámica de la corriente y el voltaje en un circuito inductivo.

El Inductor: Un Almacén de Energía Magnética

Antes de sumergirnos en las fórmulas, es vital recordar qué es un inductor. En su forma más básica, un inductor es una bobina de alambre. Cuando la corriente eléctrica fluye a través de esta bobina, genera un campo magnético a su alrededor. La característica clave de un inductor es su inductancia (L), medida en Henrios (H), que es una medida de su capacidad para almacenar energía en este campo magnético. Cuanto mayor sea la inductancia, más energía puede almacenar y mayor será su oposición a los cambios de corriente.

El principio fundamental de un inductor es que se opone a cualquier cambio brusco en la corriente que fluye a través de él. Esto se debe a la ley de Faraday de la inducción electromagnética, que establece que un cambio en el flujo magnético a través de una bobina induce una fuerza electromotriz (FEM) o voltaje que se opone a dicho cambio. Esta es la base de la ecuación fundamental del voltaje a través de un inductor: v = L di/dt. Aquí, 'v' es el voltaje a través del inductor, 'L' es la inductancia, y 'di/dt' es la tasa de cambio de la corriente con respecto al tiempo. Esta ecuación es un pilar para entender cómo el inductor reacciona en circuitos dinámicos.

Proceso de Carga de un Inductor

Cuando un inductor se conecta a una fuente de alimentación de corriente continua (DC) a través de un resistor, la corriente no aumenta instantáneamente a su valor máximo. En cambio, lo hace de manera gradual, oponiéndose el inductor a este cambio. Este es el proceso de carga.

Imagina un circuito simple que consta de una fuente de voltaje (Vs), un resistor (R) y un inductor (L) conectados en serie. Cuando se cierra el interruptor, la corriente comienza a fluir. Inicialmente, el inductor se comporta casi como un circuito abierto, ya que la corriente intenta cambiar muy rápidamente, y el inductor genera una gran FEM que se opone. Con el tiempo, a medida que la corriente se estabiliza, la oposición del inductor disminuye.

La Fórmula de Carga

La corriente a través del inductor durante el proceso de carga, en función del tiempo (t), se expresa mediante la siguiente ecuación:

i(t) = (Vs/R)(1 - e^(-t/τ))

Donde:

• i(t) es la corriente a través del inductor en un tiempo 't' dado.
• Vs es el voltaje de la fuente de alimentación (a menudo denotado como 'c' en algunas notaciones, representando el voltaje máximo o constante).
• R es la resistencia total en el circuito de carga.
• e es la base del logaritmo natural (aproximadamente 2.71828).
• t es el tiempo transcurrido desde el inicio de la carga.
• τ (tau) es la constante de tiempo del circuito RL, definida como τ = L/R.

Esta fórmula nos dice que la corriente comienza en cero y aumenta exponencialmente, acercándose asintóticamente al valor máximo de Vs/R. Este valor máximo, Vs/R, es la corriente de estado estacionario que fluiría si el inductor fuera un cortocircuito (que es lo que se comporta como un inductor ideal en DC una vez que la corriente se ha estabilizado). La constante de tiempo τ es crucial, ya que indica la velocidad a la que el inductor se carga. Después de un tiempo igual a una constante de tiempo (t = τ), la corriente habrá alcanzado aproximadamente el 63.2% de su valor final. Después de cinco constantes de tiempo (t = 5τ), el inductor se considera prácticamente cargado, habiendo alcanzado más del 99% de su corriente máxima.

Proceso de Descarga de un Inductor

Una vez que un inductor está cargado y ha alcanzado su corriente de estado estacionario, contiene energía almacenada en su campo magnético. Si la fuente de alimentación se desconecta y el inductor se conecta a un camino resistivo (por ejemplo, el mismo resistor 'R' a través del cual se cargó), el inductor comenzará a liberar esta energía. Durante la descarga, el campo magnético colapsa, induciendo un voltaje que mantiene la corriente fluyendo en la misma dirección, pero esta vez, la corriente disminuye exponencialmente.

La Fórmula de Descarga

La corriente a través del inductor durante el proceso de descarga, en función del tiempo (t), se expresa como un decaimiento exponencial:

i(t) = I_0 * e^(-t/τ)

Donde:

• i(t) es la corriente a través del inductor en un tiempo 't' dado.
• I_0 es la corriente inicial a través del inductor en el momento en que comienza la descarga (es decir, la corriente que tenía el inductor justo antes de que se iniciara la descarga). Si el inductor se cargó completamente, entonces I_0 = Vs/R.
• e es la base del logaritmo natural.
• t es el tiempo transcurrido desde el inicio de la descarga.
• τ (tau) es nuevamente la constante de tiempo del circuito RL, definida como τ = L/R.

En este caso, la corriente comienza en su valor inicial I_0 y disminuye exponencialmente hacia cero. Al igual que en la carga, la constante de tiempo τ rige la velocidad de este decaimiento. Después de un tiempo igual a una constante de tiempo (t = τ), la corriente habrá disminuido a aproximadamente el 36.8% de su valor inicial. Después de cinco constantes de tiempo (t = 5τ), la corriente habrá decaído a menos del 1% de su valor inicial, considerándose el inductor prácticamente descargado.

La Constante de Tiempo (τ): El Corazón del Comportamiento RL

Como hemos visto, la constante de tiempo τ = L/R es un parámetro fundamental que define la velocidad de respuesta de un circuito con un inductor y un resistor (circuito RL). Representa el tiempo que le toma a la corriente en el inductor alcanzar aproximadamente el 63.2% de su valor final durante la carga, o decaer al 36.8% de su valor inicial durante la descarga.

Una constante de tiempo mayor (debido a una L grande o una R pequeña) significa que el circuito responde más lentamente; la corriente tardará más en cambiar. Por el contrario, una constante de tiempo menor (debido a una L pequeña o una R grande) significa que el circuito responde más rápidamente.

La constante de tiempo es una medida directa de la 'inercia' del inductor a los cambios de corriente. Cuanto mayor sea la inductancia, mayor será la 'inercia' y más tiempo tardará la corriente en establecerse o decaer. Cuanto mayor sea la resistencia, más rápidamente se disipará la energía almacenada, acelerando el proceso de descarga y la estabilización durante la carga.

Comparación entre Carga y Descarga de un Inductor

Aunque ambos procesos son exponenciales y comparten la misma constante de tiempo, es útil visualizar sus diferencias:

Energía Almacenada en un Inductor

La capacidad de un inductor para almacenar energía es una de sus propiedades más valiosas. La energía (W) almacenada en el campo magnético de un inductor cuando una corriente 'I' fluye a través de él se calcula mediante la fórmula:

W = (1/2) * L * I^2

Donde:

• W es la energía almacenada en Julios (J).
• L es la inductancia en Henrios (H).
• I es la corriente en Amperios (A) que fluye a través del inductor.

Durante la carga, la energía se acumula en el inductor. Durante la descarga, esta energía se libera, generalmente disipándose en el resistor del circuito en forma de calor. Es importante destacar que, a diferencia de los capacitores que almacenan energía en un campo eléctrico y pueden mantener un voltaje constante después de la carga, los inductores almacenan energía en un campo magnético y mantienen una corriente constante después de la carga (en DC).

Preguntas Frecuentes (FAQs)

¿Cuál es la fórmula para cargar y descargar un inductor?

Para la carga, la corriente en función del tiempo es i(t) = (Vs/R)(1 - e^(-t/τ)), donde Vs es el voltaje de la fuente, R es la resistencia y τ = L/R es la constante de tiempo. Para la descarga, la corriente en función del tiempo es i(t) = I_0 * e^(-t/τ), donde I_0 es la corriente inicial en el momento de la descarga.

¿Cuál es la ecuación de carga y descarga de un inductor?

Las ecuaciones son las mismas que se mencionaron anteriormente. La ecuación de carga describe el aumento exponencial de la corriente hacia un valor máximo, mientras que la ecuación de descarga describe el decaimiento exponencial de la corriente desde un valor inicial hasta cero.

¿Cómo se descargan los inductores?

Los inductores se descargan liberando la energía almacenada en su campo magnético. Esto ocurre cuando se desconectan de la fuente de alimentación y se les proporciona un camino resistivo para que la corriente fluya. La energía se disipa típicamente como calor en el resistor, y la corriente decae exponencialmente hasta cero. Es importante proporcionar siempre un camino de descarga para un inductor, especialmente para inductores grandes, ya que la rápida colapsación del campo magnético sin un camino para la corriente puede generar picos de voltaje peligrosos (FEM autoinducida muy alta).

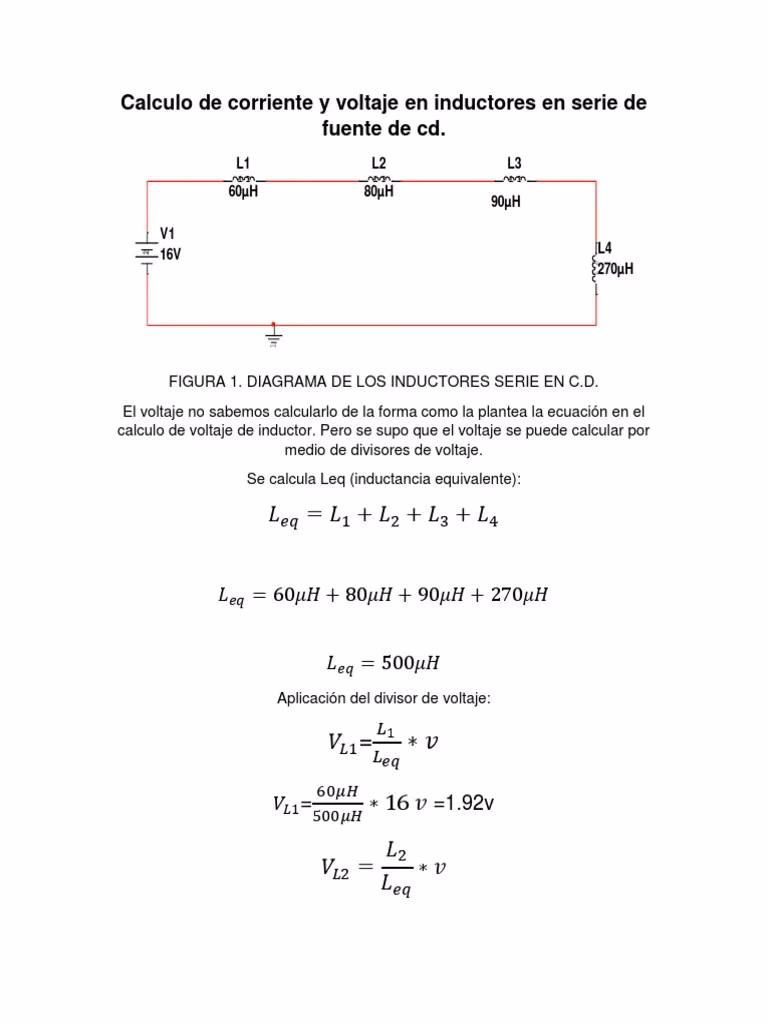

¿Cómo calcular el voltaje en un inductor?

El voltaje a través de un inductor es proporcional a la tasa de cambio de la corriente que lo atraviesa. Su ecuación fundamental es v = L di/dt, donde v es el voltaje, L es la inductancia, y di/dt es la derivada de la corriente con respecto al tiempo, es decir, la rapidez con la que cambia la corriente. Si la corriente es constante (en DC después de la carga), di/dt es cero y, por lo tanto, el voltaje a través del inductor ideal es cero, comportándose como un cortocircuito.

¿Qué es la constante de tiempo en un circuito RL?

La constante de tiempo (τ) de un circuito RL (resistor-inductor) es τ = L/R. Representa el tiempo que tarda la corriente en el inductor en alcanzar aproximadamente el 63.2% de su valor final durante la carga, o en caer al 36.8% de su valor inicial durante la descarga. Es un indicador de la rapidez con la que el circuito responde a los cambios.

¿Qué sucede si desconecto un inductor de una fuente de alimentación sin una ruta de descarga?

Si se desconecta bruscamente un inductor de una fuente de alimentación sin proporcionar una ruta alternativa para la corriente (como un resistor o un diodo de rueda libre), el colapso repentino del campo magnético intentará mantener la corriente fluyendo. Esto puede generar un pico de voltaje extremadamente alto (una FEM autoinducida), que podría dañar el interruptor, la fuente de alimentación o cualquier componente sensible en el circuito. Este fenómeno se utiliza en algunas aplicaciones como las bobinas de encendido de automóviles, pero en la mayoría de los casos, es un efecto no deseado que debe mitigarse con diodos o resistores de descarga.

Conclusión

Los inductores son componentes esenciales en la electrónica moderna, y su comportamiento dinámico durante los procesos de carga y descarga es una piedra angular para entender cómo funcionan muchos circuitos. Las ecuaciones exponenciales que describen la corriente durante estos procesos, junto con el concepto vital de la constante de tiempo τ = L/R, nos proporcionan las herramientas para predecir y diseñar la respuesta de circuitos RL. Desde el almacenamiento de energía en un campo magnético hasta su oposición a los cambios de corriente, el inductor demuestra una 'inercia' eléctrica que es tanto un desafío como una oportunidad para los ingenieros. Dominar estos conceptos no solo mejora la comprensión de los fundamentos de la electrónica, sino que también abre la puerta a la innovación en el diseño de sistemas más complejos y eficientes.
