Deformación en Ensayos de Tracción: Guía Completa

En el vasto universo de la ingeniería y la ciencia de los materiales, comprender cómo los diferentes elementos reaccionan bajo diversas fuerzas es fundamental. Una de las pruebas más importantes para caracterizar las propiedades mecánicas de un material es el ensayo de tracción. Este método nos permite entender no solo la resistencia de un material a romperse, sino también cómo se estira, se deforma y cuánto puede alargarse antes de fallar. En el corazón de este análisis reside un concepto clave: la deformación. Pero, ¿qué es exactamente la deformación en un ensayo de tracción y cómo se cuantifica?

¿Qué es la Deformación en un Ensayo de Tracción?

La deformación, en el contexto de un ensayo de tracción, se refiere al cambio en la forma o el tamaño de un material cuando se somete a una fuerza externa. En un ensayo de tracción, esta fuerza es aplicada axialmente, estirando la probeta. Este cambio de longitud se mide y se relaciona con la longitud original del material para obtener una medida adimensional de cuánto se ha estirado. Es una propiedad crítica que nos permite entender la flexibilidad, la ductilidad y la capacidad de un material para absorber energía antes de la fractura.

Deformación Elástica vs. Deformación Plástica

Cuando aplicamos una fuerza a un material, este puede deformarse de dos maneras principales:

• Deformación Elástica: Es la deformación temporal y reversible. Piensa en una banda elástica; cuando la estiras y luego la sueltas, vuelve a su forma original. En esta fase, la relación entre el esfuerzo (fuerza por unidad de área) y la deformación es lineal, y la pendiente de esta sección en la curva esfuerzo-deformación se conoce como el Módulo de Young o módulo de elasticidad. Este valor es una medida de la rigidez del material. Cuanto mayor sea el Módulo de Young, más rígido será el material y menor será su deformación elástica bajo una carga determinada.
• Deformación Plástica: Más allá de un cierto punto, conocido como el límite elástico, el material comienza a deformarse permanentemente. Esto significa que, incluso si se retira la carga, el material no recuperará su forma original. Esta deformación es el resultado del deslizamiento y reordenamiento de los átomos dentro de la estructura cristalina del material. La deformación plástica es crucial para la fabricación de muchos productos, como el doblado de metales o el conformado de piezas, y es un indicador clave de la ductilidad de un material.

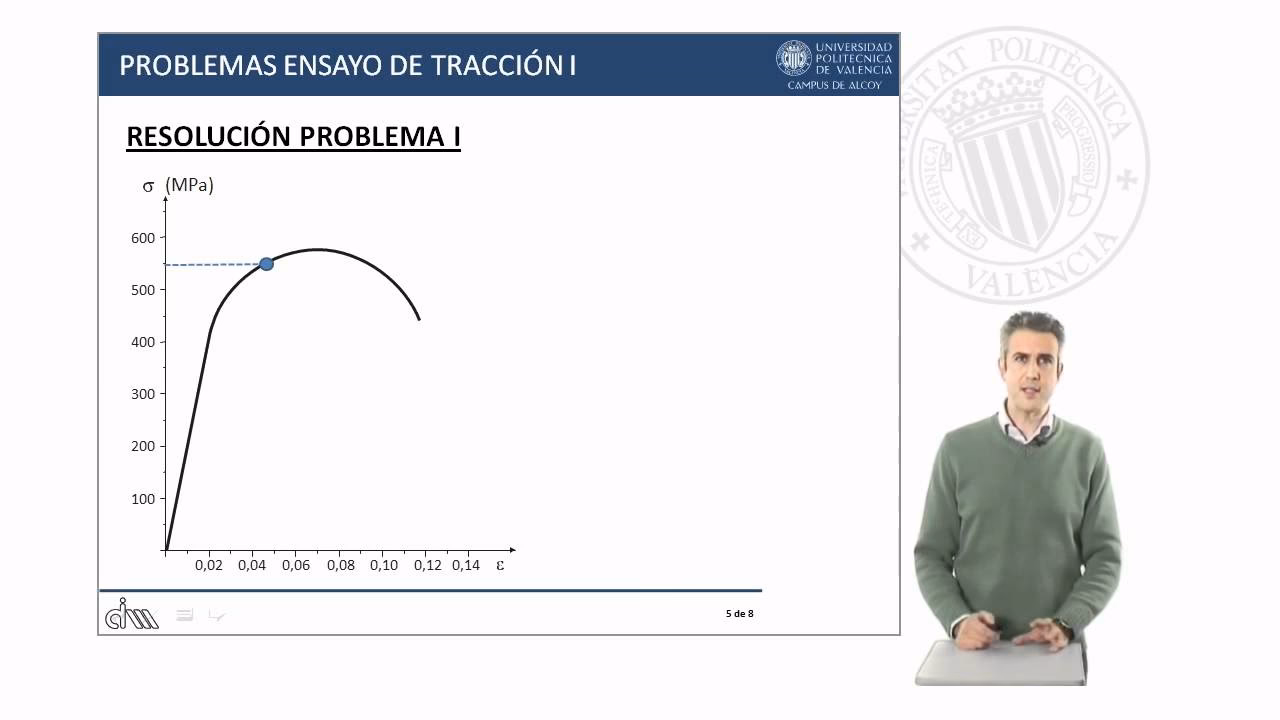

La Curva Esfuerzo-Deformación de Ingeniería

La forma más común de visualizar el comportamiento de un material bajo tracción es a través de la curva esfuerzo-deformación de ingeniería. Esta curva grafica el esfuerzo de ingeniería (fuerza aplicada dividida por el área transversal original) en el eje Y contra la deformación de ingeniería (cambio de longitud dividido por la longitud original) en el eje X. Típicamente, esta curva muestra varias regiones distintivas para metales y aleaciones dúctiles:

1. Región Elástica Lineal: Donde el material sigue la Ley de Hooke.
2. Límite de Fluencia: Es el punto donde la deformación plástica comienza a ser significativa. Dado que la transición de elástico a plástico a menudo es gradual, se utiliza una convención estándar para determinar el punto de fluencia. El más común es la Resistencia a la Fluencia al 0.2% (σ0.2), que se define como el esfuerzo que produce una deformación plástica permanente del 0.2%. Este valor es de suma importancia para el diseño de componentes y estructuras, ya que indica el límite hasta el cual el material puede ser cargado sin sufrir deformación permanente significativa.
3. Endurecimiento por Deformación: Después de la fluencia, el material continúa deformándose plásticamente, y a menudo requiere un esfuerzo creciente para continuar deformándose. Esto se debe al endurecimiento del material a medida que la deformación plástica se acumula.
4. Resistencia Última a la Tracción (σUTS): Es el esfuerzo máximo que el material puede soportar antes de comenzar a experimentar una reducción localizada de su área transversal, un fenómeno conocido como estricción o 'necking'. Este es el punto más alto en la curva esfuerzo-deformación de ingeniería y a menudo se le llama simplemente resistencia a la tracción.
5. Estricción (Necking) y Fractura: Después de alcanzar la resistencia última, la deformación comienza a concentrarse en una pequeña región de la probeta, formando un 'cuello' o estricción. El esfuerzo de ingeniería medido disminuye a partir de este punto hasta que el material finalmente se fractura.

Ductilidad: Un Indicador Crucial

La ductilidad es una de las propiedades más importantes que se pueden medir a partir de la curva esfuerzo-deformación de ingeniería. Representa la capacidad de un material para deformarse plásticamente antes de la fractura. Es un factor de seguridad vital en aplicaciones estructurales, ya que permite que los materiales absorban energía y se deformen visiblemente antes de fallar catastróficamente. La ductilidad se mide generalmente de dos maneras:

• Alargamiento a la Fractura (δf): Es el porcentaje de alargamiento total que experimenta la probeta hasta el punto de fractura. Se calcula como la diferencia entre la longitud final y la longitud inicial de la sección calibrada de la probeta, dividida por la longitud inicial, y multiplicada por 100.
• Alargamiento Uniforme (δu): Es la deformación aplicada en el punto de máxima tensión de ingeniería (Resistencia Última a la Tracción). Representa la deformación plástica que ocurre de manera uniforme a lo largo de la probeta antes de que comience la estricción. A diferencia del alargamiento a la fractura, que puede verse significativamente afectado por las dimensiones de la probeta, el alargamiento uniforme es más estable y menos dependiente de la longitud calibrada, lo que lo convierte en un mejor indicador de la ductilidad inherente del material, especialmente para probetas pequeñas.

Curva Esfuerzo-Deformación Verdadera

Si bien la curva de ingeniería es ampliamente utilizada por su simplicidad y relevancia práctica para el diseño, es importante entender que el esfuerzo de ingeniería se calcula utilizando el área transversal original de la probeta. Sin embargo, a medida que el material se estira, su área transversal disminuye, especialmente después de la fluencia y, de forma más pronunciada, durante la estricción. Para tener en cuenta este cambio en el área, se utiliza la curva esfuerzo-deformación verdadera.

El esfuerzo verdadero (σT) se calcula dividiendo la fuerza aplicada por el área transversal instantánea (real) en cada momento, mientras que la deformación verdadera (εT) se calcula a partir de la integración de los cambios de longitud incrementales. Las relaciones para convertir de valores de ingeniería a valores verdaderos son:

• Deformación Verdadera (εT) = ln(1 + deformación de ingeniería εe)
• Esfuerzo Verdadero (σT) = Esfuerzo de ingeniería (σe) * (1 + deformación de ingeniería εe)

Es fundamental señalar que, aunque la curva verdadera ofrece una representación más precisa del comportamiento del material a nivel microestructural, las propiedades clave como la Resistencia Última a la Tracción y los valores de ductilidad (alargamiento a la fractura y alargamiento uniforme) deben determinarse a partir de la curva esfuerzo-deformación de ingeniería. Esto se debe a que la curva de ingeniería refleja directamente el comportamiento del material en condiciones de diseño práctico donde el área original es el punto de referencia.

¿Cómo se Calcula el Porcentaje de Deformación?

El cálculo del porcentaje de deformación es relativamente sencillo y es crucial para cuantificar la ductilidad de un material. Se basa en la medición del cambio de longitud de la probeta durante el ensayo.

Cálculo del Porcentaje de Alargamiento a la Fractura (δf)

Esta es la medida más común de la ductilidad y se expresa como un porcentaje. Para calcularla, se necesita la longitud inicial de la sección calibrada de la probeta (L₀) y la longitud final de esa misma sección después de la fractura (Lf).

La fórmula es:

Porcentaje de Alargamiento a la Fractura (δf) = ((Lf - L₀) / L₀) * 100%

Por ejemplo, si una probeta con una longitud calibrada inicial de 50 mm se estira hasta una longitud final de 65 mm antes de fracturarse, el cálculo sería:

δf = ((65 mm - 50 mm) / 50 mm) * 100% = (15 mm / 50 mm) * 100% = 0.3 * 100% = 30%

Esto significa que el material se alargó un 30% de su longitud original antes de romperse. Cuanto mayor sea este porcentaje, más dúctil será el material.

Cálculo del Porcentaje de Alargamiento Uniforme (δu)

El alargamiento uniforme se determina directamente de la curva esfuerzo-deformación de ingeniería. Es la deformación de ingeniería (εe) en el punto donde se alcanza la Resistencia Última a la Tracción (σUTS). Para expresarlo como porcentaje, simplemente se multiplica por 100.

Porcentaje de Alargamiento Uniforme (δu) = (Deformación de ingeniería en σUTS) * 100%

Este valor es particularmente útil porque representa la deformación que ocurre antes de que la estricción comience a localizar la deformación en un punto. Es una medida más intrínseca de la capacidad de un material para deformarse plásticamente de manera distribuida.

La precisión en la medición de estas longitudes es vital para obtener resultados fiables. Los extensómetros se utilizan para medir el cambio de longitud de la probeta con alta precisión durante el ensayo.

Importancia y Aplicaciones de la Deformación

Comprender la deformación de los materiales no es solo un ejercicio académico; tiene implicaciones profundas en el mundo real. Las propiedades de deformación son esenciales para:

• Diseño de Ingeniería: Los ingenieros utilizan los valores de resistencia a la fluencia y de deformación para asegurar que las estructuras y componentes (desde puentes y edificios hasta piezas de automóviles y aeronaves) puedan soportar las cargas esperadas sin deformarse permanentemente o fallar. La ductilidad, por ejemplo, es un factor de seguridad crítico en caso de sobrecargas imprevistas o terremotos.
• Selección de Materiales: Dependiendo de la aplicación, se elegirá un material con propiedades de deformación específicas. Por ejemplo, para un cable de elevación se necesitará un material con alta resistencia y buena ductilidad, mientras que para un soporte rígido se podría priorizar un alto módulo de Young y resistencia a la fluencia.
• Procesos de Fabricación: La capacidad de un material para deformarse plásticamente es fundamental en procesos como el laminado, el forjado, el trefilado y el estampado. Un material con buena ductilidad puede ser conformado en formas complejas sin fracturarse.
• Control de Calidad: Los ensayos de tracción y la evaluación de la deformación son parte integral del control de calidad en la producción de materiales, asegurando que cumplan con las especificaciones de diseño.

Tabla Comparativa: Propiedades de Deformación Típicas

Para ilustrar la diversidad de comportamientos, veamos una tabla comparativa de propiedades de deformación típicas para diferentes clases de materiales (valores aproximados y conceptuales):

Esta tabla resalta cómo materiales con diferentes microestructuras y enlaces atómicos presentan comportamientos de deformación muy variados. La comprensión de estos valores es esencial para la selección adecuada de materiales en cualquier proyecto de ingeniería.

Preguntas Frecuentes sobre la Deformación en Ensayos de Tracción

¿Cuál es la diferencia fundamental entre deformación elástica y plástica?

La diferencia fundamental radica en la reversibilidad. La deformación elástica es temporal y el material vuelve a su forma original una vez que se retira la carga. Es como estirar un resorte y luego soltarlo. La deformación plástica, en cambio, es permanente; el material conserva la nueva forma incluso después de retirar la carga. Esto ocurre cuando se superan los límites de elasticidad del material, provocando cambios irreversibles en su estructura interna.

¿Por qué se utiliza el 0.2% de deformación plástica para definir la resistencia a la fluencia?

La transición de la deformación elástica a la plástica en muchos metales es gradual, lo que hace difícil determinar un punto de fluencia exacto. El método del 0.2% de desfase (offset) es una convención estandarizada y ampliamente aceptada. Implica trazar una línea paralela a la porción elástica de la curva esfuerzo-deformación, desplazada un 0.2% en el eje de la deformación. El punto donde esta línea interseca la curva esfuerzo-deformación se define como la resistencia a la fluencia al 0.2%. Esto proporciona un valor reproducible y práctico para el diseño de ingeniería.

¿Qué es la estricción (necking) y por qué ocurre?

La estricción es la reducción localizada del área transversal de una probeta de tracción, que ocurre después de que el material alcanza su resistencia última a la tracción. Se manifiesta como la formación de un 'cuello' en la probeta. Ocurre porque, a medida que el material se endurece por deformación, su capacidad para resistir un mayor esfuerzo sin una deformación localizada disminuye. Una vez que la tasa de endurecimiento por deformación no puede compensar la reducción del área transversal, la deformación se concentra en la región más débil, llevando a la estricción y, eventualmente, a la fractura.

¿Por qué es tan importante la ductilidad en el diseño de estructuras?

La ductilidad es crucial porque proporciona un margen de seguridad vital. Un material dúctil puede deformarse significativamente antes de fallar, lo que permite que una estructura se 'avise' antes de un colapso catastrófico. Esta deformación visible puede alertar sobre una sobrecarga, permitiendo tomar medidas correctivas. Además, los materiales dúctiles son mejores para absorber energía de impacto, lo cual es fundamental en aplicaciones como la protección contra terremotos o accidentes automovilísticos.

¿Se puede medir la ductilidad con otros tipos de ensayos además del de tracción?

Según la definición más aceptada, la ductilidad se mide específicamente mediante ensayos de tracción. Aunque otros ensayos (como el de flexión o impacto) pueden dar una idea del comportamiento plástico de un material, el ensayo de tracción es el estándar para cuantificar las propiedades de ductilidad como el alargamiento a la fractura y el alargamiento uniforme. No se habla de 'ductilidad a la compresión' o 'ductilidad a la flexión' en el mismo sentido estricto.

¿Es lo mismo 'ductilidad' que 'plasticidad a la tracción'?

En el contexto de los materiales metálicos y su comportamiento bajo tensión, los términos 'ductilidad' y 'plasticidad a la tracción' a menudo se usan indistintamente para referirse a la capacidad de un material de sufrir deformación plástica significativa antes de la fractura en un ensayo de tracción. Si bien 'plasticidad' es un término más general que se refiere a la capacidad de un material para deformarse permanentemente bajo cualquier tipo de carga, 'ductilidad' se asocia específicamente con la deformación plástica bajo tensión.

En resumen, la deformación es un concepto central en la caracterización de materiales. A través del ensayo de tracción y el análisis de la curva esfuerzo-deformación, podemos desentrañar propiedades críticas como la resistencia a la fluencia, la resistencia última y la ductilidad. Estos valores no solo nos ayudan a entender cómo se comportan los materiales bajo carga, sino que son la base para el diseño seguro y eficiente de innumerables productos y estructuras que forman parte de nuestro mundo cotidiano. Comprender cómo se calcula y se interpreta la deformación es, por lo tanto, una habilidad indispensable para cualquier persona involucrada en la ciencia o la ingeniería de materiales.
