La Resultante en Sistemas de Fuerzas No Concurrentes

En el fascinante mundo de la física y la ingeniería, comprender cómo interactúan las fuerzas sobre un cuerpo es fundamental para predecir su comportamiento. Cuando múltiples fuerzas actúan simultáneamente sobre un objeto, no siempre lo hacen de la misma manera ni en el mismo punto. Esta compleja interacción da origen a lo que conocemos como un sistema de fuerzas, y su correcta interpretación es clave para determinar si un cuerpo se moverá, rotará o permanecerá en equilibrio. A menudo, nos encontramos con situaciones donde las líneas de acción de estas fuerzas no se cruzan en un único punto, un escenario que nos introduce al concepto crucial de los sistemas de fuerzas no concurrentes. Estos sistemas tienen la particularidad de que no solo pueden inducir un movimiento de traslación, sino que también son capaces de generar un efecto de rotación, conocido como momento, alrededor de un punto.

El estudio de los sistemas de fuerzas es esencial en diversas disciplinas, desde la arquitectura y la ingeniería civil, donde se diseñan estructuras capaces de soportar cargas sin colapsar, hasta la biomecánica, que analiza cómo las fuerzas musculares mueven el cuerpo humano. Reconocer la clasificación de estos sistemas y, lo que es más importante, saber cómo hallar su resultante, es el primer paso para asegurar la estabilidad y el funcionamiento adecuado de cualquier elemento bajo la acción de fuerzas externas. En este artículo, nos adentraremos específicamente en los sistemas de fuerzas no concurrentes, desentrañando su naturaleza, sus efectos y, lo más importante, las metodologías para determinar la fuerza resultante y el momento que producen, sentando las bases para entender el equilibrio en escenarios complejos.

¿Qué es un Sistema de Fuerzas?

Antes de sumergirnos en la complejidad de los sistemas no concurrentes, es vital entender la base. Un sistema de fuerzas se define como el conjunto de dos o más fuerzas que actúan simultáneamente sobre un mismo cuerpo. La manera en que estas fuerzas están dispuestas en el espacio y en relación con el cuerpo es lo que determinará el tipo de movimiento o estado de equilibrio que el cuerpo experimentará. La clave está en que la acción combinada de estas fuerzas puede ser reemplazada por una única fuerza hipotética, denominada fuerza resultante, que produciría el mismo efecto sobre el cuerpo. Esta resultante es una representación simplificada pero poderosa de la acción conjunta de todas las fuerzas individuales.

La clasificación de los sistemas de fuerzas se basa principalmente en dos criterios: si las fuerzas actúan en un mismo plano (coplanares) o en diferentes planos (no coplanares), y si sus líneas de acción se intersecan en un punto común (concurrentes) o no (no concurrentes). En el contexto de este artículo y como simplificación para muchos problemas de ingeniería, nos centraremos en los sistemas de fuerzas coplanares, que son aquellos cuyas líneas de acción se encuentran en un mismo plano.

Clasificación de los Sistemas de Fuerzas Coplanares

Los sistemas de fuerzas coplanares se subdividen en:

• Fuerzas Colineales (o Concurrentes Paralelas): Aquellas fuerzas cuyas líneas de acción actúan a lo largo de una misma línea recta. Su resultante se obtiene mediante una simple suma algebraica de sus magnitudes, considerando su sentido (positivas en una dirección, negativas en la opuesta). Por ejemplo, dos personas empujando un carro en la misma dirección.

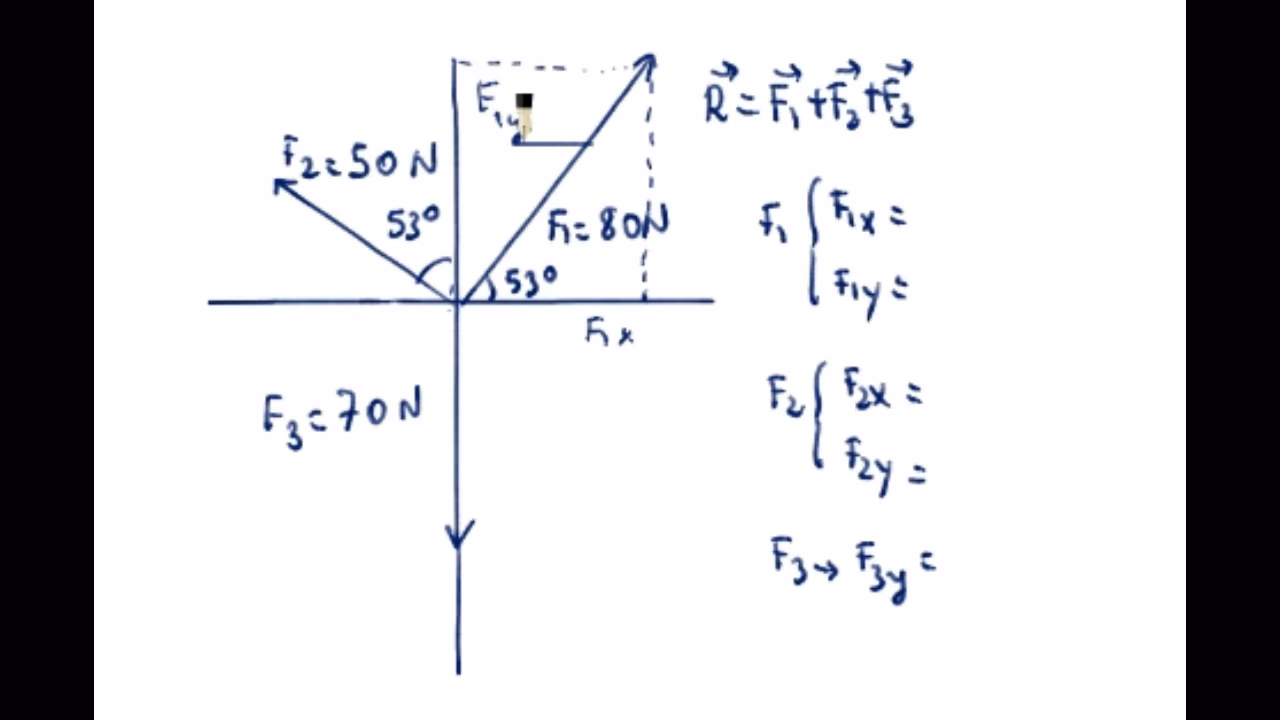

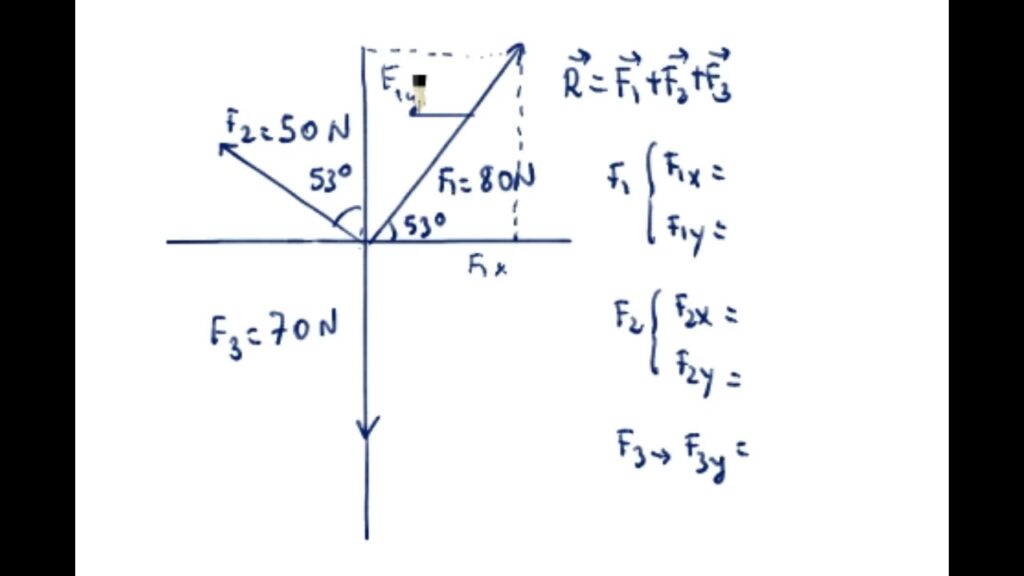

• Fuerzas Concurrentes No Paralelas: Son aquellas fuerzas cuyas líneas de acción se intersecan en un punto común. Aunque no son paralelas, todas convergen en un único punto de aplicación. La resultante se calcula mediante la suma vectorial, a menudo descomponiendo las fuerzas en sus componentes rectangulares (x e y) y sumando estas componentes por separado. Un ejemplo clásico son las fuerzas que actúan en el nudo de una armadura.
• Fuerzas No Concurrentes Paralelas: Este es el primer tipo de sistema no concurrente que analizaremos. Sus líneas de acción son paralelas entre sí, pero no se intersecan en un punto común. Estas fuerzas no solo tienden a mover el cuerpo (traslación) sino que también pueden hacerlo girar (rotación).
• Fuerzas No Concurrentes No Paralelas: El sistema más general y complejo. Las líneas de acción de estas fuerzas no son paralelas entre sí ni se intersecan en un punto común. Al igual que el caso anterior, producen tanto traslación como rotación en el cuerpo.

Sistemas de Fuerzas No Concurrentes: La Combinación de Traslación y Rotación

Cuando hablamos de sistemas de fuerzas no concurrentes, nos referimos a aquellos conjuntos de fuerzas cuyas líneas de acción no convergen en un punto único. Esta característica es fundamental porque implica que, además de generar un posible movimiento de traslación (desplazamiento lineal), estas fuerzas también pueden producir un momento o par de fuerzas, lo que se traduce en un movimiento de rotación alrededor de un punto o eje. Este doble efecto es lo que los hace particularmente relevantes en el análisis de estructuras y cuerpos rígidos, donde la estabilidad y la prevención de giros indeseados son cruciales.

Sistema de Fuerzas No Concurrentes Paralelas

En este tipo de sistema, las fuerzas individuales son paralelas entre sí, pero sus puntos de aplicación están distribuidos a lo largo del cuerpo de tal manera que sus líneas de acción no coinciden ni se cruzan. Un ejemplo común es el de las cargas distribuidas sobre una viga o el peso de varios objetos apoyados en una palanca.

Cálculo de la Resultante en Fuerzas No Concurrentes Paralelas

Para determinar la resultante de un sistema de fuerzas no concurrentes paralelas, debemos considerar dos aspectos clave: la magnitud y dirección de la fuerza resultante, y el momento resultante que producen.

1. Magnitud y Dirección de la Fuerza Resultante (Traslación):
   La magnitud de la fuerza resultante (R) se obtiene sumando algebraicamente las magnitudes de todas las fuerzas individuales, respetando sus sentidos. Por convención, las fuerzas que apuntan en una dirección (por ejemplo, hacia arriba o a la derecha) se consideran positivas, y las que apuntan en la dirección opuesta (hacia abajo o a la izquierda) se consideran negativas. Si todas las fuerzas son verticales, la resultante será la suma de las fuerzas verticales. Si son horizontales, la suma de las horizontales.

   R = ΣF

   Donde ΣF representa la suma algebraica de todas las fuerzas paralelas. La dirección de R será la de la suma predominante.

2. Cálculo del Momento Resultante (Rotación):
   El momento (M) que una fuerza produce alrededor de un punto es el producto de la magnitud de la fuerza por la distancia perpendicular desde el punto hasta la línea de acción de la fuerza (conocida como brazo de momento). Para un sistema de fuerzas no concurrentes paralelas, el momento resultante (M_R) alrededor de un punto arbitrario (por ejemplo, el origen o un punto de apoyo) se calcula sumando algebraicamente los momentos individuales que cada fuerza produce con respecto a ese punto. Se asigna un signo positivo a los momentos que tienden a causar una rotación en sentido horario o antihorario, según la convención establecida.

   M_R = Σ(F × d)

   Donde F es la magnitud de cada fuerza y d es su brazo de momento respecto al punto elegido.

3. Ubicación de la Línea de Acción de la Resultante:
   La línea de acción de la fuerza resultante R debe ubicarse de tal manera que produzca el mismo momento resultante (M_R) que el sistema original. Esto se logra encontrando la distancia (d_R) desde el punto de referencia hasta la línea de acción de la resultante. Esta distancia se calcula dividiendo el momento resultante total por la magnitud de la fuerza resultante.

   d_R = M_R / R

   Esta ubicación es crítica, ya que la resultante debe ser equivalente al sistema original tanto en su efecto de traslación como en su efecto de rotación.

Sistema de Fuerzas No Concurrentes No Paralelas

Este es el sistema más general y, a menudo, el más complejo de analizar. Aquí, las fuerzas no son paralelas entre sí y sus líneas de acción no se intersecan en un punto común. Piensa en una estructura compleja con cargas aplicadas en diferentes ángulos y puntos, como una grúa levantando una carga o una armadura espacial. Al igual que en el caso anterior, este sistema produce tanto traslación como rotación.

Cálculo de la Resultante en Fuerzas No Concurrentes No Paralelas

Para este tipo de sistema, el proceso implica la descomposición de fuerzas y la suma de momentos.

1. Descomposición en Componentes Rectangulares:
   Cada fuerza individual se descompone en sus componentes rectangulares (Fx y Fy). Esto simplifica el análisis, ya que las componentes en X se consideran un sistema colineal y las componentes en Y, otro.

   Fx = F × cos(θ)

   Fy = F × sin(θ)

   Donde θ es el ángulo de la fuerza con respecto al eje horizontal.

2. Cálculo de la Fuerza Resultante (Traslación):
   Se suman algebraicamente todas las componentes en X (ΣFx) y todas las componentes en Y (ΣFy). La magnitud de la fuerza resultante (R) se calcula utilizando el teorema de Pitágoras, y su dirección (α) se determina con la función tangente.

   R = √( (ΣFx)² + (ΣFy)² )

   α = arctan(ΣFy / ΣFx)

   Esta fuerza R representa la tendencia de traslación del cuerpo.

3. Cálculo del Momento Resultante (Rotación):
   Se elige un punto de referencia arbitrario (a menudo el origen o un punto conveniente en el cuerpo). Para cada fuerza (o sus componentes), se calcula el momento que produce alrededor de ese punto. El momento de una componente de fuerza se calcula multiplicando la magnitud de la componente por su distancia perpendicular al punto de referencia. Se suman algebraicamente todos estos momentos para obtener el momento resultante (M_R).

   M_R = Σ(Momento de cada fuerza o componente)

   Es crucial ser consistente con la convención de signos para los momentos (por ejemplo, positivo para rotación antihoraria, negativo para rotación horaria).

4. Ubicación de la Línea de Acción de la Resultante:
   Al igual que con las fuerzas paralelas no concurrentes, la línea de acción de la resultante R se ubica de modo que produzca el mismo momento M_R. La distancia perpendicular (d_R) desde el punto de referencia a la línea de acción de R se calcula como:

   d_R = M_R / R

   La posición exacta de la resultante en el plano es vital para el análisis de equilibrio, ya que si el sistema no está en equilibrio, esta resultante indicará el movimiento que experimentará el cuerpo.

La Importancia del Centroide o Centro de Gravedad

En el análisis de sistemas de fuerzas no concurrentes, el centroide o centro de gravedad del cuerpo juega un papel fundamental. A menudo, el momento resultante se calcula respecto a este punto, ya que es el punto donde se considera que actúa el peso total del cuerpo. Cuando la resultante de un sistema de fuerzas no es cero, se producirá un momento alrededor del centroide, lo que generará la rotación del cuerpo. Comprender la relación entre la resultante, el momento y el centro de gravedad es crucial para predecir el comportamiento dinámico o estático de un cuerpo.

Tabla Comparativa: Sistemas de Fuerzas Coplanares

Para consolidar la comprensión, presentamos una tabla comparativa de los diferentes sistemas de fuerzas coplanares, destacando sus características y el tipo de efecto que producen.

Preguntas Frecuentes (FAQs)

A continuación, respondemos algunas de las preguntas más comunes sobre los sistemas de fuerzas no concurrentes y sus implicaciones.

¿Qué diferencia fundamental existe entre fuerzas concurrentes y no concurrentes?

La diferencia fundamental radica en la geometría de sus líneas de acción. Las fuerzas concurrentes tienen líneas de acción que se cruzan en un único punto, lo que implica que solo pueden producir un movimiento de traslación (o mantener el equilibrio traslacional). Por otro lado, las fuerzas no concurrentes tienen líneas de acción que no se cruzan en un único punto, lo que les permite producir tanto un movimiento de traslación como un movimiento de rotación (momento). Esta capacidad de generar rotación es la característica distintiva de los sistemas no concurrentes y es crucial para el análisis de la estabilidad de estructuras.

¿Cómo se calcula el momento en un sistema de fuerzas no concurrente?

El momento se calcula como el producto de la magnitud de la fuerza por su brazo de momento, que es la distancia perpendicular desde el punto (o eje) alrededor del cual se calcula el momento hasta la línea de acción de la fuerza. En un sistema de fuerzas no concurrentes, para hallar el momento resultante, se elige un punto de referencia arbitrario y se suman algebraicamente los momentos que cada fuerza individual (o sus componentes) produce alrededor de ese punto. Es esencial ser consistente con la convención de signos (por ejemplo, positivo para giros antihorarios y negativo para giros horarios) para obtener el momento resultante correcto.

¿Por qué es importante el centroide o centro de gravedad en estos sistemas?

El centroide (para una forma geométrica) o centro de gravedad (para una masa) es un punto crucial porque representa el promedio ponderado de la posición de toda la masa o área de un cuerpo. En el análisis de fuerzas, a menudo se elige este punto como referencia para calcular los momentos, especialmente cuando se busca el equilibrio. Si la fuerza resultante de un sistema no concurrente no pasa por el centro de gravedad, el cuerpo experimentará una rotación. Comprender la ubicación del centro de gravedad permite predecir el punto alrededor del cual un cuerpo tenderá a girar bajo la acción de fuerzas no concurrentes, lo cual es vital para el diseño de elementos estables.

¿Qué significa que un sistema de fuerzas no concurrente esté en equilibrio?

Un sistema de fuerzas no concurrente está en equilibrio cuando la fuerza resultante es cero Y el momento resultante (respecto a cualquier punto) también es cero. Esto significa que el cuerpo no experimenta ni traslación neta ni rotación neta. Las condiciones de equilibrio para un sistema coplanar son: ΣFx = 0 (la suma de las fuerzas en la dirección X es cero), ΣFy = 0 (la suma de las fuerzas en la dirección Y es cero), y ΣM = 0 (la suma de los momentos alrededor de cualquier punto es cero). El cumplimiento de estas tres condiciones asegura la estabilidad estática del cuerpo.

¿Cuál es la importancia de la descomposición de fuerzas en componentes en sistemas no concurrentes no paralelos?

La descomposición de fuerzas en sus componentes rectangulares (horizontal y vertical) es una herramienta analítica poderosa. Simplifica el cálculo de la resultante y los momentos. Al descomponer cada fuerza en Fx y Fy, podemos tratar las componentes horizontales como un sistema y las verticales como otro. Esto facilita la suma de fuerzas en cada dirección y la determinación de la magnitud y dirección de la resultante global. Además, el cálculo del momento se simplifica enormemente, ya que el momento de una fuerza se puede calcular como la suma de los momentos de sus componentes, lo que a menudo implica distancias perpendiculares más fáciles de determinar.

Conclusión

El estudio de la resultante en sistemas de fuerzas no concurrentes es una piedra angular en el campo de la mecánica, especialmente en la estática y la dinámica de cuerpos rígidos. Hemos visto cómo estos sistemas se distinguen por su capacidad de generar tanto traslación como rotación, un efecto que se cuantifica a través del concepto de momento. Ya sean paralelas o no paralelas, la metodología para encontrar su resultante implica la suma cuidadosa de fuerzas y momentos, prestando especial atención a la ubicación de la línea de acción de la resultante para que sea verdaderamente equivalente al sistema original. Este conocimiento no solo es una base teórica, sino una herramienta indispensable para ingenieros y arquitectos en el diseño y análisis de estructuras, asegurando que los puentes soporten su peso, los edificios se mantengan erguidos y las máquinas funcionen sin fallos. Dominar estos conceptos nos permite predecir el comportamiento de los cuerpos bajo la acción de múltiples fuerzas, garantizando la seguridad y la funcionalidad en un sinfín de aplicaciones del mundo real.
