Calculando Coordenadas en Mapas Topográficos

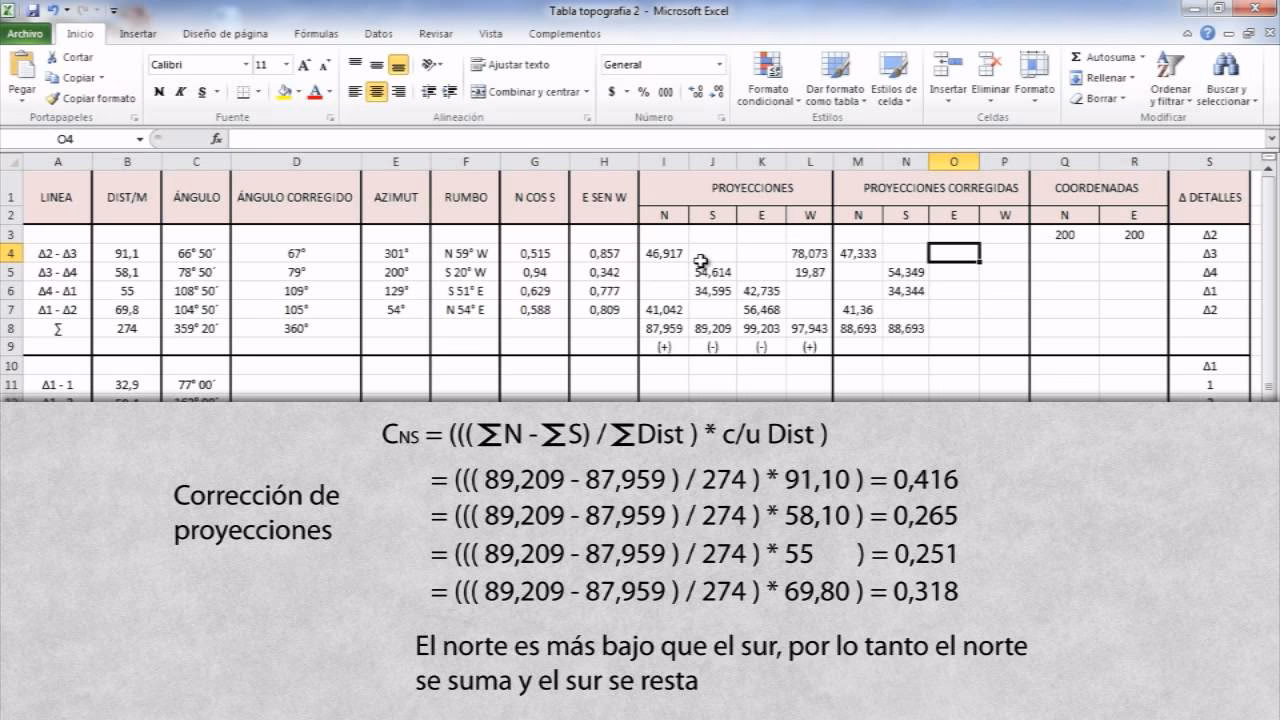

La topografía es una disciplina fundamental para la representación del terreno, y en su corazón se encuentra la capacidad de ubicar puntos con precisión. Saber cómo calcular coordenadas en un mapa topográfico es una habilidad esencial para ingenieros, geógrafos, exploradores, militares y cualquier aficionado a las actividades al aire libre. Un mapa topográfico no es solo un dibujo, sino una herramienta detallada que contiene una riqueza de información, incluyendo curvas de nivel, características del terreno y, crucialmente, las líneas de referencia para determinar la posición exacta de cualquier punto. Dominar esta habilidad no solo mejora la comprensión del espacio geográfico, sino que también es vital para la navegación, planificación de proyectos y el análisis del paisaje.

Este artículo te guiará paso a paso a través de los métodos para extraer coordenadas de un mapa topográfico, cubriendo tanto las coordenadas geográficas (latitud y longitud) como las coordenadas de cuadrícula (UTM). Entender la diferencia entre estos sistemas y cómo aplicarlos en la práctica te abrirá un nuevo nivel de precisión en tu interacción con el terreno.

¿Qué Son las Coordenadas y Por Qué Son Cruciales en Topografía?

Las coordenadas son un sistema de referencia que permite ubicar cualquier punto en la superficie terrestre de manera única. Son, en esencia, la 'dirección' de un lugar en un mapa. En topografía, su precisión es vital para todo, desde la construcción de infraestructuras hasta la delimitación de propiedades y la planificación de rutas. Existen principalmente dos tipos de sistemas de coordenadas que se utilizan comúnmente en mapas topográficos:

• Coordenadas Geográficas: Expresadas en latitud y longitud, son un sistema esférico basado en ángulos desde el centro de la Tierra. La latitud mide la distancia angular al norte o al sur del Ecuador, mientras que la longitud mide la distancia angular al este o al oeste del Meridiano de Greenwich. Se expresan en grados, minutos y segundos (DMS) o en grados decimales (DD).
• Coordenadas de Cuadrícula (UTM - Universal Transverse Mercator): Son un sistema plano, proyectado sobre una cuadrícula bidimensional, ideal para mediciones de distancia y dirección en áreas más pequeñas. Se expresan en metros como un valor de este (Easting) y un valor de norte (Northing), dentro de una zona específica. Este sistema minimiza la distorsión en áreas locales, lo que lo hace muy útil para trabajos de campo y mapeo detallado.

La elección del sistema de coordenadas depende del propósito y la escala del trabajo. Las coordenadas geográficas son universales, mientras que las UTM son preferibles para trabajos de ingeniería y levantamientos topográficos por su facilidad para calcular distancias y áreas.

Herramientas Esenciales para el Cálculo de Coordenadas en Mapas

Antes de sumergirnos en los métodos de cálculo, es importante tener a mano las herramientas adecuadas. Aunque la tecnología moderna ofrece soluciones digitales, comprender el método manual es fundamental y siempre útil:

• Mapa Topográfico: Asegúrate de que el mapa sea actual y esté a una escala adecuada para tu propósito. La escala (por ejemplo, 1:25.000 o 1:50.000) es crucial, ya que determina la relación entre una distancia en el mapa y la distancia real en el terreno.
• Regla o Escala Transparente: Una regla milimetrada o una escala específica para mapas (a menudo transparente y con marcadores para diferentes escalas) facilitará la lectura precisa.
• Lápiz y Borrador: Para marcar y corregir tus mediciones.
• Calculadora: Útil para conversiones o interpolaciones.
• Lupa (Opcional): Para una lectura más detallada en mapas con mucha información o escalas pequeñas.

Es fundamental familiarizarse con la leyenda del mapa, donde se detallan los símbolos, la escala, la fecha de edición y, muy importante, el Datum Geodésico. El Datum es un modelo matemático de la Tierra que define el origen y la orientación del sistema de coordenadas, y es vital para la compatibilidad entre diferentes mapas o sistemas GPS.

Cálculo de Coordenadas Geográficas (Latitud y Longitud)

Las coordenadas geográficas se encuentran en los bordes de la mayoría de los mapas topográficos. Sigue estos pasos:

1. Identifica el Punto: Localiza el punto exacto en el mapa del que deseas obtener las coordenadas.
2. Encuentra las Líneas de Latitud y Longitud: Observa los márgenes del mapa. Verás líneas que cruzan el mapa de este a oeste (paralelos de latitud) y de norte a sur (meridianos de longitud). Estas líneas suelen estar marcadas con valores en grados, minutos y segundos.
3. Proyecta el Punto:
   • Para la latitud: Dibuja o imagina una línea recta horizontal desde tu punto hasta el margen izquierdo o derecho del mapa, paralela a las líneas de latitud marcadas.
   • Para la longitud: Dibuja o imagina una línea recta vertical desde tu punto hasta el margen superior o inferior del mapa, paralela a las líneas de longitud marcadas.
4. Lee los Valores: Donde tus líneas proyectadas intersectan los márgenes, lee los valores de latitud y longitud. Es probable que tu punto no caiga exactamente sobre una línea marcada, lo que requiere interpolación.
5. Interpola (si es necesario): La interpolación es el proceso de estimar un valor entre dos puntos conocidos. Si tu punto está entre dos líneas de latitud (por ejemplo, 40°30'00''N y 40°30'30''N), mide la distancia desde la línea inferior hasta tu punto y la distancia total entre las dos líneas. Aplica una regla de tres simple para calcular la fracción de los segundos. Por ejemplo, si la distancia entre las líneas es 1 cm (30 segundos) y tu punto está a 0.5 cm de la línea inferior, significa que tu punto está a 15 segundos más allá de la línea inferior.
   Ejemplo de interpolación para latitud:
   • Línea inferior: 40°30'00''N
   • Línea superior: 40°30'30''N (diferencia de 30 segundos)
   • Distancia entre líneas en el mapa: 3 cm
   • Distancia desde la línea inferior hasta tu punto: 1.5 cm
   • Cálculo: (1.5 cm / 3 cm) * 30 segundos = 15 segundos
   • Latitud del punto: 40°30'15''N

   Realiza el mismo proceso para la longitud. Recuerda indicar si es Norte/Sur para latitud y Este/Oeste para longitud.

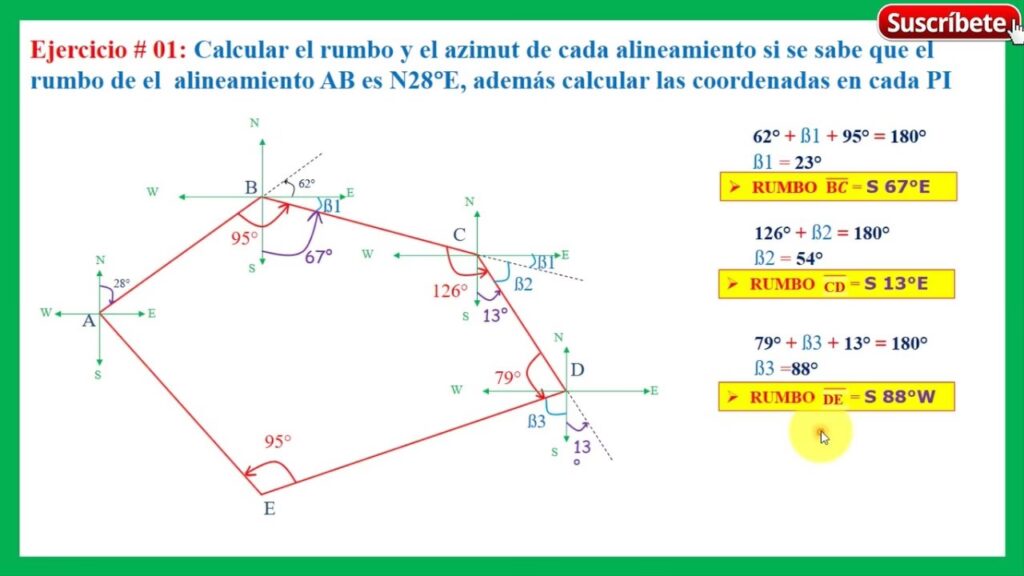

Cálculo de Coordenadas UTM (Universal Transverse Mercator)

Las coordenadas UTM se basan en una cuadrícula cuadriculada superpuesta al mapa, donde cada línea representa un valor en metros. Estas líneas suelen estar marcadas en los márgenes y a menudo en el interior del mapa con números grandes.

1. Identifica el Punto: Localiza el punto exacto en el mapa.
2. Encuentra la Cuadrícula UTM: Busca las líneas de cuadrícula que forman cuadrados en el mapa. Estas líneas están generalmente espaciadas a intervalos de 1.000 o 10.000 metros. Los valores de las líneas horizontales (Northing) aumentan hacia el norte, y los valores de las líneas verticales (Easting) aumentan hacia el este.
3. Identifica la Zona UTM: En la leyenda del mapa, encontrarás la zona UTM a la que pertenece el área. Las zonas UTM son franjas verticales de 6 grados de longitud que dividen el mundo. Es crucial conocer la zona para la unicidad de las coordenadas.
4. Determina el Este (Easting):
   • Encuentra la línea de cuadrícula vertical (Easting) inmediatamente a la izquierda de tu punto. Anota su valor (por ejemplo, 500000 mE).
   • Mide la distancia horizontal desde esa línea de cuadrícula hasta tu punto, utilizando la escala del mapa. Si la escala es 1:25.000, 1 cm en el mapa equivale a 250 metros en el terreno. Si tu medición es de 2.5 cm, eso son 2.5 cm * 250 m/cm = 625 metros.
   • Suma esta distancia al valor de la línea de cuadrícula: 500000 mE + 625 m = 500625 mE.
5. Determina el Norte (Northing):
   • Encuentra la línea de cuadrícula horizontal (Northing) inmediatamente debajo de tu punto. Anota su valor (por ejemplo, 4500000 mN).
   • Mide la distancia vertical desde esa línea de cuadrícula hasta tu punto, utilizando la escala del mapa. Si tu medición es de 1.8 cm, eso son 1.8 cm * 250 m/cm = 450 metros.
   • Suma esta distancia al valor de la línea de cuadrícula: 4500000 mN + 450 m = 450450 mN.
6. Reporta las Coordenadas Completas: Las coordenadas UTM se reportan como Easting, Northing y la Zona UTM (Ej: 500625 mE, 450450 mN, Zona 17N).

La precisión en las mediciones es clave. Siempre utiliza una regla fina y asegúrate de que esté alineada perfectamente con las líneas de la cuadrícula o los márgenes del mapa.

Comparativa de Sistemas de Coordenadas: Geográficas vs. UTM

Ambos sistemas tienen sus ventajas y desventajas, lo que los hace adecuados para diferentes aplicaciones. Entender cuándo usar cada uno es tan importante como saber cómo calcularlos.

Para la mayoría de los trabajos topográficos detallados y la navegación terrestre con GPS, las coordenadas UTM son generalmente preferidas debido a su naturaleza métrica y la minimización de la distorsión.

Errores Comunes y Consejos para una Mayor Precisión

Calcular coordenadas en un mapa puede ser propenso a errores si no se presta atención a los detalles. Aquí algunos errores comunes y consejos para evitarlos:

• Error de Parallax: Ocurre cuando el ojo del observador no está directamente encima de la marca que se está leyendo en la regla o el mapa, lo que lleva a una lectura incorrecta. Siempre mira directamente hacia abajo sobre la regla.
• Escala Incorrecta: Utilizar una escala equivocada al medir distancias puede llevar a errores significativos. Siempre verifica la escala del mapa antes de comenzar.
• Datum Geodésico Desconocido o Incorrecto: Si estás combinando información de diferentes mapas o dispositivos GPS, asegúrate de que todos usen el mismo Datum (por ejemplo, WGS84, NAD27, ED50). Una diferencia de datum puede resultar en desplazamientos de decenas o cientos de metros.
• Curvatura de la Tierra: Aunque los mapas UTM proyectan la Tierra en un plano, la curvatura sigue siendo un factor a considerar en grandes distancias. Para trabajos de alta precisión en grandes áreas, se recurre a la geodesia.
• Mediciones Imprecisas: La prisa o el uso de herramientas inadecuadas pueden llevar a mediciones inexactas. Tómate tu tiempo y usa una regla con marcas claras y finas.
• Confundir Easting y Northing: Es un error común. Recuerda que Easting son los valores horizontales (Este-Oeste) y Northing son los valores verticales (Norte-Sur).

Para maximizar la precisión, practica regularmente y, si es posible, verifica tus cálculos con un dispositivo GPS configurado con el mismo datum y sistema de coordenadas que tu mapa.

Preguntas Frecuentes sobre el Cálculo de Coordenadas en Topografía

Aquí respondemos algunas de las dudas más comunes relacionadas con este tema:

¿Qué es el Datum Geodésico y por qué es importante?

El Datum Geodésico es un modelo matemático que define la forma y tamaño de la Tierra, así como el origen y la orientación del sistema de coordenadas que se utiliza. Es crucial porque diferentes datums pueden dar resultados de coordenadas ligeramente diferentes para el mismo punto. Por ejemplo, si un mapa usa el Datum NAD27 y tu GPS usa WGS84, habrá una pequeña diferencia en las coordenadas. Siempre debes asegurarte de que tus mapas y dispositivos estén configurados con el mismo datum para evitar errores de posición.

¿Cómo puedo convertir coordenadas de DMS a grados decimales y viceversa?

De DMS a Grados Decimales (DD):
DD = Grados + (Minutos / 60) + (Segundos / 3600)
Ejemplo: 40°30'15''N = 40 + (30/60) + (15/3600) = 40 + 0.5 + 0.004166 = 40.504166°N

De Grados Decimales (DD) a DMS:
Grados = Parte entera de DD
Minutos = Parte decimal de DD * 60 (solo la parte entera)
Segundos = (Parte decimal de DD * 60 - Minutos) * 60
Ejemplo: 40.504166°N
Grados = 40
Minutos = 0.504166 * 60 = 30.24996 -> 30 minutos
Segundos = (30.24996 - 30) * 60 = 0.24996 * 60 = 14.9976 -> ~15 segundos
Resultado: 40°30'15''N

¿Se pueden calcular coordenadas en un mapa sin cuadrícula UTM o marcas de latitud/longitud?

Es muy difícil, si no imposible, calcular coordenadas precisas sin ninguna referencia en el mapa. Los mapas topográficos están diseñados con estas referencias (cuadrículas y márgenes graduados) precisamente para permitir la determinación de coordenadas. Si un mapa no tiene estas marcas, es probable que no sea un mapa topográfico adecuado para este propósito o que necesites superponer una cuadrícula transparente si la escala es conocida.

¿Cuál es la diferencia entre un mapa topográfico y un mapa de carreteras?

Un mapa de carreteras se enfoca en la red vial y puntos de interés para la navegación en vehículos, con poca o ninguna información sobre el relieve del terreno. Un mapa topográfico, por otro lado, proporciona información detallada sobre la topografía del terreno (mediante curvas de nivel), hidrografía, vegetación, edificaciones, y sistemas de coordenadas, lo que lo hace indispensable para la planificación en el campo y la comprensión del paisaje.

¿Puedo usar mi teléfono móvil para calcular coordenadas en un mapa?

Sí, existen numerosas aplicaciones de topografía y GPS para teléfonos móviles que pueden mostrar tu ubicación en coordenadas geográficas o UTM. Algunas apps incluso permiten cargar mapas topográficos y superponer tu posición en tiempo real. Sin embargo, es crucial que la aplicación y el mapa que uses estén configurados con el mismo datum y sistema de coordenadas para garantizar la compatibilidad y exactitud.

Conclusión

El cálculo de coordenadas en un mapa topográfico es una habilidad fundamental que combina la lectura cuidadosa, la medición precisa y una comprensión de los sistemas de referencia geodésicos. Ya sea que necesites la universalidad de la latitud y longitud o la conveniencia métrica de las coordenadas UTM, la capacidad de extraer esta información de un mapa es invaluable. Al dominar las técnicas de proyección e interpolación, y al ser consciente de los posibles errores y la importancia del datum, te equiparás con las herramientas necesarias para ubicarte con confianza en cualquier parte del mundo y para realizar trabajos topográficos con la mayor precisión posible. La práctica constante y la atención al detalle serán tus mejores aliados en este fascinante viaje por el mundo de la cartografía y la topografía.
