Métodos de Medición de la Conductividad Térmica en Sólidos
La medición de la conductividad térmica en un sólido se basa en establecer un flujo de calor a través de una muestra del material y medir la diferencia de temperatura resultante. La Ley de Fourier de la conducción de calor es el principio subyacente que permite calcular esta propiedad a partir de los datos experimentales.
Métodos de Estado Estacionario
Los métodos de estado estacionario se caracterizan por requerir que el material de prueba alcance un equilibrio térmico completo antes de realizar la medición. Esto significa que la temperatura en cada punto de la muestra debe ser constante y no variar con el tiempo. Aunque este enfoque puede ser más lento debido al tiempo necesario para alcanzar el equilibrio, generalmente se considera el método más preciso y fundamental para muchas aplicaciones.
Placa Caliente Protegida (Guarded Hot Plate - GHP)
El método de la placa caliente protegida, también conocido como aparato de Poensgen, es uno de los más extendidos y efectivos para medir la conductividad térmica de materiales aislantes. Su funcionamiento se basa en establecer un gradiente de temperatura estacionario a través de una muestra de espesor conocido y controlar el flujo de calor de un lado a otro. Es fundamental asegurar que el flujo de calor sea unidireccional y perpendicular a la muestra. Esto se logra mediante una placa caliente principal, rodeada por calentadores de guarda (o protectores) que minimizan las pérdidas de calor laterales, forzando el calor a fluir únicamente a través de la muestra.
El sistema puede configurarse simétricamente, con la unidad de calentamiento principal intercalada entre dos muestras idénticas, o con una sola muestra y una capa auxiliar. Las mediciones de calor se registran mediante termopares diferenciales, que controlan un área de medición plana calentada eléctricamente. Una desventaja notable de este método es el largo tiempo que se requiere para establecer el gradiente de temperatura en estado estacionario. Además, el gradiente de temperatura debe ser relativamente grande, el tamaño de la muestra suele ser considerable, y la resistencia de contacto entre el termopar y la superficie de la muestra puede ser una fuente significativa de error.
Método del Medidor de Flujo de Calor Protegido
Similar al método de la placa caliente protegida, esta técnica difiere en que, en lugar de medir directamente las diferencias de temperatura, se mide el flujo de calor a través de la muestra. Esto se consigue mediante uno o dos sensores de flujo de calor instalados permanentemente en el aparato. Estos sensores suelen consistir en una conexión en serie de termopares a través de una resistencia térmica (por ejemplo, una delgada placa cerámica o plástica), generando una tensión térmica proporcional a la caída de temperatura. Diseños más modernos emplean módulos termoeléctricos o de efecto Peltier como sensores de flujo de calor, que producen una corriente eléctrica proporcional al flujo de calor que los atraviesa.
Método de Calentamiento Directo
Para superar los inconvenientes de tiempo y la dificultad de determinar la pérdida de calor, especialmente a altas temperaturas, en los métodos de estado estacionario, se utiliza el método de calentamiento directo. Este es particularmente útil para materiales eléctricamente conductores como los metales. La muestra, que puede ser un alambre, una tubería o una varilla, se coloca en una cámara de vacío y se sujeta entre dos disipadores de calor enfriados por líquido. La muestra se calienta eléctricamente, y se miden las caídas de voltaje y las temperaturas en el centro y en cada extremo de la varilla. A partir de estas tres mediciones, se puede calcular la conductividad térmica y la resistividad eléctrica específica del material.
Método del Tubo
El método del tubo aprovecha un flujo de calor radial en una muestra cilíndrica. Un calentador central, que puede ser un tubo, una varilla o un alambre, se inserta en el eje central de la muestra con forma de tubo. Se utilizan calentadores en ambos extremos de la muestra para minimizar la pérdida de calor axial, y el conjunto se rodea de aislamiento térmico y una camisa de agua o un disipador de calor enfriado por líquido. Aumentar la relación longitud-diámetro de la muestra también ayuda a reducir las pérdidas axiales de calor.
| Ventajas de los Métodos de Estado Estacionario | Desventajas de los Métodos de Estado Estacionario |
|---|---|
| Expresión matemática simple | Complejidad del aparato para alta precisión |
| Método absoluto y primario para muestras de baja conductividad | Incertidumbres del 10% o más en ciertas condiciones |
| Consumo de tiempo aceptable (a pesar de ser más lento) | Largo tiempo de medición |
| Parcialmente adecuados para formas pulverizadas, granulares o sólidas | Error inconmensurable debido a la resistencia de contacto |
| Incertidumbres del 1-2% para aislamientos a temperatura ambiente | Dificultad para medir muestras de formas geométricas complejas |
| Permite muestras de prueba pequeñas (excepto esfera concéntrica) | Pérdidas de calor, especialmente en métodos de placa paralela y cilindro concéntrico |
| Dificultad de medición del valor de flujo de calor para dos muestras | |
| Error de uso de muestras que contienen humedad |
Métodos Transitorios
Los métodos transitorios, también conocidos como métodos de no estado estacionario, se distinguen principalmente por el corto tiempo necesario para la medición. Estos métodos registran la medición durante el proceso de calentamiento, permitiendo determinar diversos valores térmicos de manera rápida. Se basan en la evaluación de la respuesta después de transmitir una señal a la muestra para generar calor, con diferenciales de temperatura aceptablemente pequeños. El tiempo de prueba se reduce a minutos o incluso subsegundos, lo que los hace ideales para materiales con alto contenido de humedad, ya que el proceso es tan rápido que la humedad no tiene tiempo de migrar significativamente. En muchos casos, es posible reemplazar las mediciones de temperatura en dos superficies opuestas por una medición en función del tiempo en una sola posición de la muestra.
Método del Hilo Caliente (THW) y Sonda de Aguja Calentada
La técnica del hilo caliente consiste en sumergir un hilo conductor (por ejemplo, platino o tantalio) en el material bajo estudio y hacer pasar una corriente eléctrica constante a través de él. El hilo se calienta por efecto Joule, y la velocidad a la que aumenta su temperatura depende de la disipación de calor por conducción hacia el material circundante. Midiendo esta velocidad, se puede obtener la conductividad térmica del material. Es una técnica de referencia, especialmente para líquidos.

Una variante del THW es la sonda de aguja calentada. En este caso, el hilo conductor fino se sustituye por uno ligeramente más grueso y robusto, lo que ha permitido el desarrollo de dispositivos comerciales. Esta técnica es particularmente adecuada para medir la conductividad térmica de materiales granulares (polvos, suelos), materiales naturales (piedra, hormigón) e incluso alimentos. La aguja hueca contiene una resistencia calefactora y una resistencia térmica separadas, actuando simultáneamente como fuente de calor y sonda de temperatura. Aunque su análisis puede ser simplista, ofrece una capacidad de medición cuando otras técnicas no son viables, siendo útil para muestras heterogéneas como rocas o suelos.
Método de la Tira Caliente Transitoria
El método de la lámina térmica utiliza tres bandas paralelas de níquel conectadas a un circuito eléctrico que proporciona un flujo constante de calor. Las bandas exteriores actúan como protectores térmicos, forzando el vector de flujo de calor a ser perpendicular a la superficie de la sonda. El circuito monitorea la temperatura de la tira central, y la adquisición de datos permite obtener el aumento de temperatura de dicha tira y el tiempo transcurrido desde el inicio de la emisión de calor. Cuando este dispositivo está en contacto con una superficie plana de una muestra, la temperatura de la tira central depende de las propiedades térmicas de la muestra.
Método del Disco Caliente (Transient Plane Source - TPS)
La técnica de la fuente de plano transitorio (TPS), también conocida como sonda de Gustafsson o método del disco caliente, es un desarrollo reciente del método de la tira caliente. Está diseñada para medir tanto la conductividad térmica como la difusividad térmica. Una ventaja clave de esta técnica transitoria es que el efecto de la resistencia de contacto se elimina en el análisis, lo que garantiza mediciones precisas en un amplio rango de conductividad térmica (de 0.005 a 500 W/(m·K)) y temperaturas (de 30 a 1200 K). El TPS se utiliza para medir la conductividad térmica de materiales aislantes y materiales eléctricamente conductores. Sus principales ventajas incluyen la rapidez de los resultados (generalmente en menos de 10 minutos) y la posibilidad de usar sensores de diferentes tamaños para adaptarse a distintos tipos de muestras. Además, requiere muestras significativamente más pequeñas que otras técnicas.
El método del disco caliente utiliza un sensor en forma de espiral doble de níquel, recubierto con un material polimérico delgado como aislamiento eléctrico y protección. Los recubrimientos comunes incluyen Kapton (para 30-450 K), Mica (hasta 1200 K) y Teflón. El sensor actúa simultáneamente como fuente de calor y termómetro. Durante la prueba, se intercala el sensor entre dos piezas de la muestra. Una corriente que atraviesa la espiral de níquel provoca un aumento de temperatura. El calor generado se disipa por toda la muestra en ambos lados. Comparando la respuesta de temperatura en función del tiempo en el sensor, se pueden calcular con precisión la conductividad o la difusividad térmica.
Método Flash Láser (Laser Flash Method - LFM)

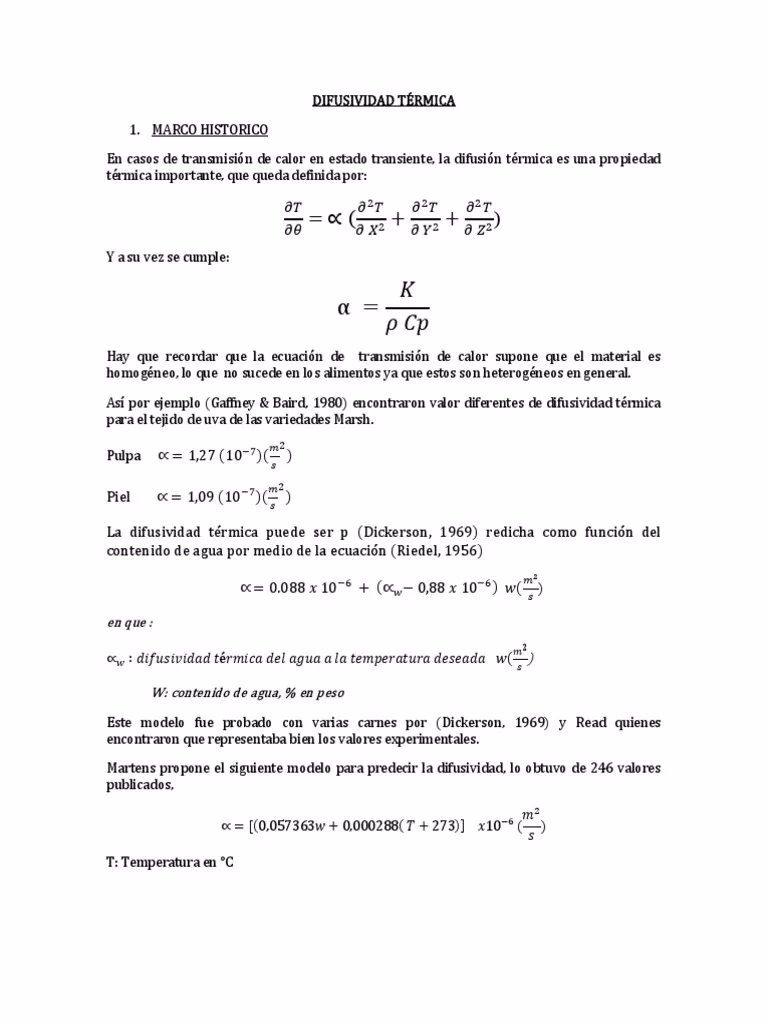

El método flash láser es la técnica más utilizada para determinar las propiedades térmicas de sólidos como vidrios, metales y cerámicas, con pocas limitaciones significativas. Permite realizar mediciones en un amplio rango de temperaturas, desde -100 hasta aproximadamente 3000 °C. El principio consiste en enviar un pulso láser corto (por ejemplo, 1 ms de ancho) a la cara frontal de una muestra. El aumento de temperatura en su cara posterior se mide y determina, lo que permite calcular la difusividad térmica y, con datos adicionales de densidad y calor específico, la conductividad térmica.
Método Fototérmico
La familia de métodos fototérmicos se basa en un cambio en el estado térmico de un material (sólido, líquido o gaseoso) inducido por la luz. Cuando la luz es absorbida por una muestra, se producen cambios en la temperatura, presión o densidad, que pueden ser detectados. Existen métodos de contacto y sistemas de teledetección sin contacto. Una desventaja de estas técnicas es la escasa disponibilidad de propiedades ópticas necesarias del material. Se clasifican según la técnica de detección utilizada, que puede medir cambios en: temperatura (termometría de contacto, termometría de radiación, calorimetría), presión (métodos acústicos) o densidad (detección de variaciones en el índice de refracción o deformaciones superficiales, como el método de la lente térmica, la técnica de onda térmica o los métodos de deflexión, refracción o difracción de haces).
Método del Comparador Térmico
Este método se basa en la observación de que cuando dos materiales a diferentes temperaturas se ponen en contacto en una pequeña área, la transferencia de calor del cuerpo más caliente al más frío es función de la conductividad térmica de los materiales. Como resultado, se alcanza una temperatura intermedia muy rápidamente en el punto de contacto. La temperatura de contacto depende de la conductividad térmica de ambos materiales. Aunque el texto fuente menciona su uso para líquidos orgánicos y mezclas líquidas, su principio general es aplicable a la interacción entre un sólido de referencia y otro material.
Método de Oscilación de Temperatura
Una técnica de los métodos transitorios es el método de oscilación de temperatura. Su principio básico radica en la aplicación de una fuente de calor periódica en los contornos de la muestra. Esto produce una oscilación de temperatura a lo largo de la muestra con la misma frecuencia que la fuente de calor aplicada. La medición de la amplitud y el desplazamiento de fase de la propagación de la onda de temperatura permite estimar las propiedades termofísicas.
Método 3ω (3-omega method)
El método 3ω es comúnmente utilizado para medir la conductividad térmica de películas delgadas y materiales sólidos. Una corriente alterna con frecuencia angular ω se hace pasar a través de un hilo o patrón conductor depositado sobre la muestra. Este hilo se utiliza simultáneamente como calentador y termómetro. El calor generado se difunde en la muestra. Dado que la resistencia eléctrica del calentador metálico es proporcional (lineal) a la temperatura, la oscilación de la temperatura puede medirse indirectamente midiendo el voltaje de 3ω asociado. Esto se debe a que la corriente se aplica a una frecuencia ω, y la resistencia cambia a una frecuencia 2ω, lo que resulta en un voltaje a 3ω.
Método Fitch
El método Fitch se utiliza para medir materiales de baja conductividad térmica utilizando una fuente de calor plana. Este método consta de dos componentes: una fuente de calor y un receptor de calor. La fuente de calor es un recipiente lleno de un líquido a temperatura constante que funciona como sumidero. El receptor de calor es un sumidero en forma de un tapón de cobre aislado por todos los lados excepto el que mira hacia el recipiente. La muestra se interpone entre el recipiente y la cara abierta del tapón. La muestra se encuentra inicialmente en equilibrio térmico con el bloque de cobre. El recipiente se pone en contacto con la muestra bajo un diferencial de temperatura, y se mide el historial de temperatura del bloque de cobre y la temperatura de la parte inferior del recipiente mediante termopares, asumiendo una distribución de temperatura uniforme.

La Conductividad Térmica en Sólidos: Fundamentos y el Factor U
La conductividad térmica en los sólidos es una medida de la facilidad con la que el calor puede propagarse a través de un material. A nivel microscópico, en los sólidos, la conducción se debe principalmente a la vibración y colisiones de las moléculas o átomos, la propagación y colisión de fonones (cuantos de energía vibracional en una red cristalina), y la difusión y colisión de electrones libres (especialmente en metales). Estos mecanismos permiten la transferencia de energía de una molécula a otra adyacente, incluso sin un movimiento macroscópico del material. Es una propiedad intrínseca del material que depende de su composición, estructura cristalina, densidad y temperatura.
El Coeficiente de Transmitancia Térmica (Factor U)
En el ámbito de la construcción y la eficiencia energética, la conductividad térmica de los materiales se traduce en un parámetro fundamental: el coeficiente de transmitancia térmica, comúnmente conocido como Factor U. Este valor es esencial para evaluar la capacidad de aislamiento térmico de los componentes de la envolvente de un edificio, como paredes, techos, ventanas y puertas. El Factor U representa la cantidad de energía (en vatios) que atraviesa 1 m² de la superficie de un componente de la envolvente del edificio cuando la diferencia de temperatura entre sus dos lados es de 1 Kelvin (K).
Un valor de Factor U bajo indica que el componente tiene una alta resistencia al paso del calor, lo que significa que es un buen aislante y minimiza las pérdidas energéticas. Por el contrario, un valor alto de U alerta sobre una superficie térmicamente deficiente, que permitirá una fuga considerable de calor en invierno y una entrada excesiva en verano. Los fabricantes de ventanas y puertas están obligados a declarar el Factor U de sus productos, y es un dato crucial en el diseño de nuevos edificios para cumplir con las normativas de eficiencia energética.

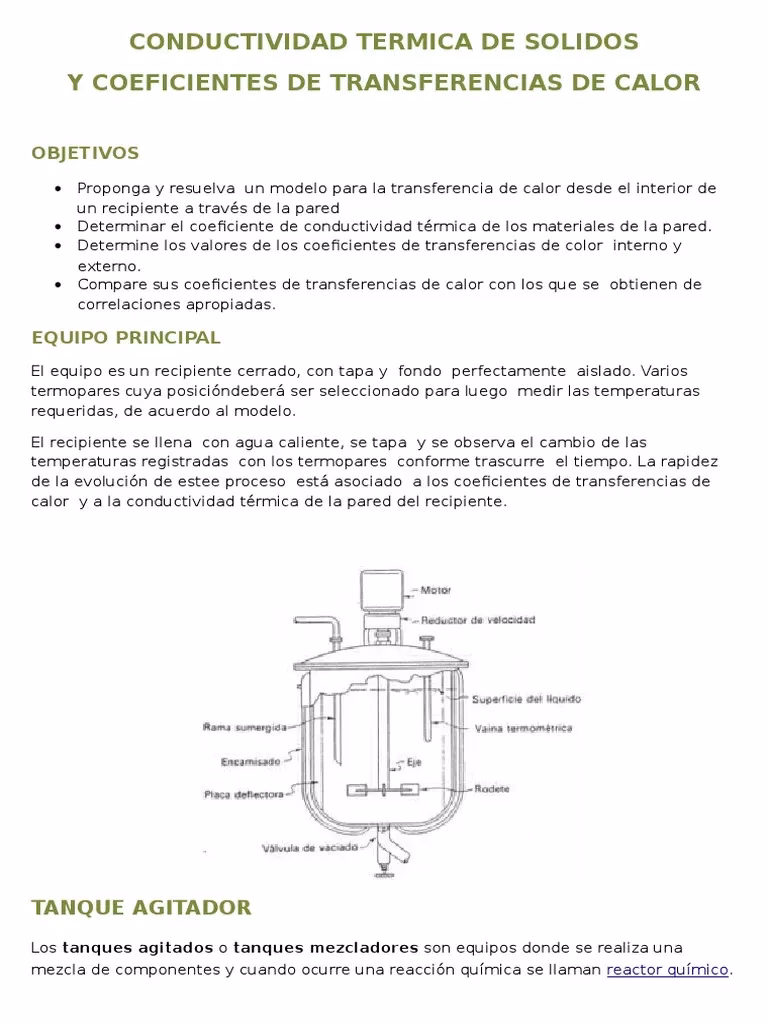

Cálculo del Factor U
Para calcular el Factor U de un componente de la envolvente, especialmente aquellos compuestos por múltiples capas (como una pared), se necesita conocer dos parámetros clave para cada material constituyente: el índice λ (lambda) de conductividad térmica y el espesor del material. El valor λ es una propiedad intrínseca del material y se expresa en W/(m·K), y suele estar disponible en la documentación del fabricante.
El primer paso es calcular la resistencia térmica (R) de cada capa del material. La resistencia térmica es la capacidad de un material de oponerse al paso del calor y se calcula con la siguiente fórmula:
R = d / λ
Donde:
- R = Resistencia Térmica (m²·K/W)
- d = Espesor del material (metros)
- λ = Conductividad Térmica del material (W/(m·K))
Una vez calculadas las resistencias térmicas de todas las capas, se determina la resistencia térmica total (Rt) del elemento compuesto, sumando las resistencias de cada capa y las resistencias superficiales (Rsi y Rse), que representan la resistencia al paso del calor en las superficies interior y exterior del componente, respectivamente. Estas resistencias superficiales dependen de la zona climática y las condiciones de flujo de aire (convección) y se obtienen de normas específicas.
Rt = Rsi + R1 + R2 + R3 + ... + Rn + Rse
Finalmente, el Factor U se calcula como el inverso de la resistencia térmica total:
U = 1 / Rt
Donde:
- U = Transmitancia Térmica (W/(m²·K))
Esta relación inversa significa que a mayor resistencia térmica total (Rt), menor será el Factor U y, por lo tanto, mejor será el aislamiento del componente.
Valores Requeridos y Mejora de la Envolvente Térmica
Los cálculos del Factor U son de gran utilidad práctica, ya que permiten comparar los parámetros de un edificio con los estándares establecidos en las normativas técnicas. Estas normativas, que se vuelven cada vez más restrictivas, fijan valores máximos de Factor U para los diferentes componentes de la envolvente de los edificios nuevos. Por ejemplo, desde 2021, los valores exigidos en algunas normativas pueden ser:
- Para paredes exteriores: no más de 0.2 W/m²K
- Para ventanas y puertas de balcones: no más de 0.9 W/m²K
- Para ventanas de tejado: no más de 1.1 W/m²K
La importancia de calcular y optimizar el Factor U trasciende el cumplimiento normativo. Un menor valor de U implica una mayor eficiencia energética del edificio, lo que se traduce en un menor consumo de energía para calefacción o refrigeración y, consecuentemente, en un ahorro significativo en los costos de mantenimiento. Un buen aislamiento térmico protege el hogar del frío en invierno y del calor en verano, reduciendo la necesidad de sistemas de climatización.
Para mejorar la conductividad térmica de un edificio, incluso si es antiguo, existen diversas soluciones. Una de las más efectivas es el sellado de los puentes térmicos, que son puntos débiles en la envolvente por donde el calor se escapa más fácilmente. La aplicación de aislamiento proyectado con espuma de PUR (poliuretano) es una excelente opción, ya que penetra en los huecos más pequeños y es resistente a la humedad. Para superficies más grandes, los paneles de aislamiento térmico PIR (poliisocianurato) son una alternativa superior al poliestireno o la lana mineral, ofreciendo un alto índice de aislamiento con menor espesor y buena resistencia al fuego y daños mecánicos. Invertir en materiales de alta calidad para un buen aislamiento es una inversión que se traduce en ahorro y confort a largo plazo.
Preguntas Frecuentes (FAQ)
- ¿Qué es la conductividad térmica?
- Es una propiedad física de los materiales que mide su capacidad para conducir el calor. Un material con alta conductividad térmica transfiere el calor rápidamente, mientras que uno con baja conductividad (un aislante) lo hace lentamente.
- ¿Por qué es importante medir la conductividad térmica de un sólido?
- Es crucial para el diseño y la optimización en diversas aplicaciones, como la eficiencia energética en edificios (aislamiento), la gestión térmica en electrónica (disipación de calor), y el desarrollo de nuevos materiales con propiedades térmicas específicas.
- ¿Cuál es la diferencia entre métodos de estado estacionario y transitorios?
- Los métodos de estado estacionario requieren que el material alcance un equilibrio térmico completo antes de la medición, lo que puede llevar más tiempo pero suele ofrecer mayor precisión. Los métodos transitorios realizan mediciones durante el proceso de calentamiento, son más rápidos y a menudo eliminan el efecto de la resistencia de contacto.
- ¿Qué es el Factor U y cómo se relaciona con la conductividad térmica?
- El Factor U es el coeficiente de transmitancia térmica, que cuantifica la cantidad de calor que atraviesa una unidad de superficie de un componente de un edificio por cada grado de diferencia de temperatura. Está inversamente relacionado con la resistencia térmica total del componente, la cual a su vez depende de la conductividad térmica (λ) y el espesor de cada material que lo compone. Un Factor U bajo indica un buen aislamiento térmico.
Conclusión
La medición de la conductividad térmica en sólidos es un campo complejo pero esencial para el avance tecnológico y la eficiencia energética. Desde los precisos pero lentos métodos de estado estacionario, como la placa caliente protegida, hasta las rápidas y versátiles técnicas transitorias, como el disco caliente o el flash láser, existe una amplia gama de herramientas para caracterizar esta propiedad fundamental. La elección del método adecuado depende de las necesidades específicas de la aplicación, el tipo de material y las condiciones de prueba. Comprender estos métodos y el significado de los valores obtenidos, como el Factor U en la construcción, nos permite no solo diseñar sistemas más eficientes y seguros, sino también tomar decisiones informadas para un futuro más sostenible y confortable. La investigación continua en este ámbito sigue abriendo nuevas posibilidades para la caracterización térmica de materiales, impulsando la innovación en múltiples industrias.
