En el fascinante universo de la electrónica, los condensadores de acoplamiento son componentes omnipresentes y silenciosamente cruciales. Desde los más humildes circuitos de audio hasta los complejos sistemas de comunicación, estos pequeños guardianes desempeñan un papel vital, asegurando la transmisión adecuada de señales y la correcta aislación entre etapas. Hoy, nos sumergiremos en las profundidades de los condensadores de acoplamiento, desentrañando su funcionamiento, sus tipos y, lo más importante, cómo determinar su valor ideal para cualquier aplicación.
La correcta selección y cálculo de un condensador de acoplamiento no es solo una cuestión de seguir una fórmula; es entender cómo este componente interactúa con el resto del circuito para garantizar que la señal deseada fluya sin obstáculos, mientras que las interferencias indeseadas, especialmente la corriente continua (CC), son eficazmente bloqueadas. Un error en este cálculo puede llevar a una atenuación de la señal, distorsión o incluso al mal funcionamiento del circuito completo. Por ello, comprender a fondo este tema es indispensable para cualquier entusiasta o profesional de la electrónica.
- ¿Qué es un Condensador de Acoplamiento?
- Diferentes Tipos de Condensadores de Acoplamiento
- Parámetros Clave de los Condensadores de Acoplamiento
- Aplicaciones de los Condensadores de Acoplamiento
- ¿Cómo Calcular el Valor de un Condensador de Acoplamiento?
- ¿Cómo Elegir un Condensador de Acoplamiento (más allá del cálculo)?
- Preguntas Frecuentes (FAQ)
- ¿Cómo se calcula la capacidad C de un condensador en general?
- ¿Cuál es la función principal de un condensador de acoplamiento?
- ¿Qué sucede si el valor del condensador de acoplamiento es demasiado pequeño?
- ¿Y si el valor es demasiado grande?
- ¿Qué es la reactancia capacitiva y por qué es relevante para el acoplamiento?
- ¿Los condensadores de acoplamiento tienen polaridad?
- ¿Cómo afecta la temperatura al condensador de acoplamiento?
- Conclusión
¿Qué es un Condensador de Acoplamiento?
Un condensador de acoplamiento es un componente electrónico con una función muy específica y valiosa en el diseño de circuitos: permite la transmisión selectiva de señales. En esencia, actúa como un puente exclusivo para las señales de corriente alterna (CA), permitiendo que pasen de una parte del circuito a otra con mínima atenuación. Simultáneamente, presenta una alta impedancia a las señales de corriente continua (CC), bloqueándolas eficazmente. Imagínelo como una puerta que solo se abre para la CA y permanece cerrada para la CC.
Esta característica es fundamental porque muchos circuitos electrónicos operan con una combinación de señales de CA (como audio, radiofrecuencia o datos) superpuestas sobre voltajes de polarización de CC. Si la CC de una etapa se transmitiera a la siguiente, podría alterar los puntos de polarización de los componentes activos (como transistores o amplificadores operacionales), llevándolos a operar fuera de su región lineal o incluso a la saturación, lo que resultaría en distorsión o inoperancia del circuito. Los condensadores de acoplamiento resuelven este problema, garantizando que solo la información útil de CA se propague, manteniendo la pureza de la señal y la estabilidad operativa de cada sección del circuito.
Estructura Física de los Condensadores de Acoplamiento
Los condensadores de acoplamiento vienen en diversas formas y tamaños, adaptándose a las necesidades de diseño moderno. Las estructuras físicas más comunes incluyen:
- Montaje superficial (SMD): Pequeños y compactos, ideales para placas de circuito impreso (PCB) de alta densidad y dispositivos portátiles donde el espacio es limitado.
- Agujero pasante (Through-hole): Más grandes y robustos, aún utilizados en circuitos tradicionales donde la estabilidad mecánica y la facilidad de reemplazo son prioritarias, o en aplicaciones de alta potencia.
La elección entre una u otra dependerá del diseño general del circuito, las limitaciones de espacio, los requisitos de potencia y la facilidad de fabricación.
Diferentes Tipos de Condensadores de Acoplamiento
No todos los condensadores son iguales, y la elección del tipo adecuado es tan importante como calcular su valor. Aquí, exploramos los tipos más comunes utilizados como condensadores de acoplamiento:
Condensadores Cerámicos
Los condensadores cerámicos son conocidos por su alta estabilidad y son frecuentemente utilizados en circuitos de alta frecuencia. Su baja inductancia en serie equivalente (ESL) y baja resistencia en serie equivalente (ESR) los hacen ideales para aplicaciones donde la integridad de la señal y una respuesta de frecuencia plana son críticas. Son pequeños, económicos y no polarizados, lo que simplifica su integración en el diseño. Se encuentran comúnmente en:
- Sistemas de comunicación de radiofrecuencia (RF).
- Circuitos de banda base de teléfonos móviles.
- Algunos circuitos de procesamiento de señales digitales de alta velocidad.
Condensadores Electrolíticos
Los condensadores electrolíticos se caracterizan por sus grandes valores de capacitancia, lo que los hace adecuados para manejar señales de corriente relativamente grandes, especialmente en circuitos de baja frecuencia o de potencia. Su capacidad para almacenar y liberar grandes cantidades de carga eléctrica los hace indispensables en etapas de alimentación y amplificación. Sin embargo, son polarizados (deben instalarse con la polaridad correcta) y tienen una vida útil limitada. Son comunes en:
- Circuitos de amplificadores de potencia de audio, donde suavizan el suministro de energía y acoplan las etapas.
- Fuentes de alimentación para filtrar el rizado.
- Acoplamiento de baja frecuencia donde se requiere una gran capacitancia.
Condensadores de Película
Los condensadores de película (o de poliéster, polipropileno, etc.) ofrecen excelentes propiedades de aislamiento, baja absorción dieléctrica y alta estabilidad a la temperatura, lo que los hace ideales para circuitos de precisión. Su baja corriente de fuga y su alta tolerancia garantizan una operación precisa y fiable. Son no polarizados y su rendimiento es superior al de los electrolíticos en muchas aplicaciones críticas. Se utilizan ampliamente en:
- Equipos médicos y de medición de alta precisión.
- Sistemas de control industrial.
- Circuitos de temporización y oscilación donde la precisión es primordial.
Para una mejor comparación, aquí una tabla que resume las características principales de estos tipos:
| Tipo de Condensador | Rango de Capacitancia Típico | Frecuencia de Uso Ideal | Polaridad | Ventajas Clave | Aplicaciones Comunes |
|---|---|---|---|---|---|
| Cerámico | pF a μF | Alta Frecuencia | No Polarizado | Estabilidad, baja ESR/ESL, pequeño tamaño | RF, filtrado de ruido, osciladores |
| Electrolítico | μF a F | Baja Frecuencia | Polarizado | Alta capacitancia, manejo de grandes corrientes | Fuentes de alimentación, acoplamiento de audio |
| Película | nF a μF | Media a Alta Frecuencia | No Polarizado | Precisión, estabilidad, baja fuga | Audio de alta fidelidad, temporización, filtros de precisión |
Parámetros Clave de los Condensadores de Acoplamiento
Además del tipo, varios parámetros son cruciales al seleccionar un condensador de acoplamiento:
Valor de Capacitancia (C)
El valor de capacitancia es, sin duda, el parámetro más crítico. Determina la capacidad del condensador para almacenar y transferir carga eléctrica. Un valor adecuado se selecciona en función de la frecuencia más baja de la señal que se desea acoplar y la impedancia de la etapa siguiente. Un valor demasiado bajo atenuará las bajas frecuencias de la señal, mientras que uno excesivamente grande puede ser innecesariamente costoso y ocupar más espacio, sin ofrecer beneficios adicionales significativos para el acoplamiento.
Tensión de Trabajo (Voltaje Rating)
La tensión de trabajo o voltaje nominal indica la máxima tensión continua (CC) que el condensador puede soportar sin sufrir una ruptura dieléctrica. Es esencial que esta tensión sea significativamente mayor que la máxima tensión pico a pico de la señal de CA y cualquier componente de CC presente en el punto de conexión. Ignorar este parámetro puede llevar a la falla catastrófica del condensador, con posibles daños a otros componentes del circuito y riesgos de seguridad.
Tolerancia
La tolerancia refleja el rango de desviación permitido del valor nominal de la capacitancia. Por ejemplo, un condensador de 100 nF con una tolerancia del 10% puede tener un valor real entre 90 nF y 110 nF. En circuitos de precisión, se requieren condensadores con tolerancias más bajas (por ejemplo, 1% o 5%) para garantizar la exactitud del procesamiento de la señal. Para aplicaciones menos críticas, una tolerancia del 10% o 20% puede ser aceptable.
Aplicaciones de los Condensadores de Acoplamiento
La versatilidad de los condensadores de acoplamiento se manifiesta en su amplia gama de aplicaciones:
En Circuitos de Audio
En los amplificadores de audio, los condensadores de acoplamiento son fundamentales para conectar las diferentes etapas de amplificación (preamplificador, etapa de controlador, etapa de potencia). Garantizan que la señal de audio (CA) se transmita suavemente, mientras bloquean cualquier componente de corriente continua no deseado que podría alterar los puntos de polarización de los transistores o causar 'clics' y 'pops' audibles. Esto resulta en un sonido claro y de alta calidad, libre de distorsiones causadas por una polarización incorrecta.
En Circuitos de Radiofrecuencia (RF)
En los circuitos de RF, los condensadores de acoplamiento desempeñan un papel vital en el acoplamiento de señales entre componentes y en la adaptación de impedancias. La adaptación de impedancias es crucial para asegurar la máxima transferencia de potencia entre etapas y minimizar la reflexión de la señal, lo que es esencial para la eficiencia y el rendimiento de los sistemas de RF, como transmisores, receptores y antenas. Permiten que las señales de alta frecuencia pasen con mínima pérdida mientras aíslan las etapas de CC.
En Circuitos Digitales
Aunque a menudo se asocian más con señales analógicas, los condensadores de acoplamiento (o desacoplamiento, que cumplen una función similar pero en el suministro de energía) también se utilizan en circuitos digitales. Aquí, su función principal es filtrar el ruido y las interferencias en las líneas de alimentación, actuando como pequeños depósitos de energía que suavizan las fluctuaciones de voltaje causadas por el rápido conmutado de los componentes lógicos. Esto asegura un funcionamiento estable y fiable de los circuitos digitales, previniendo errores y fallos.

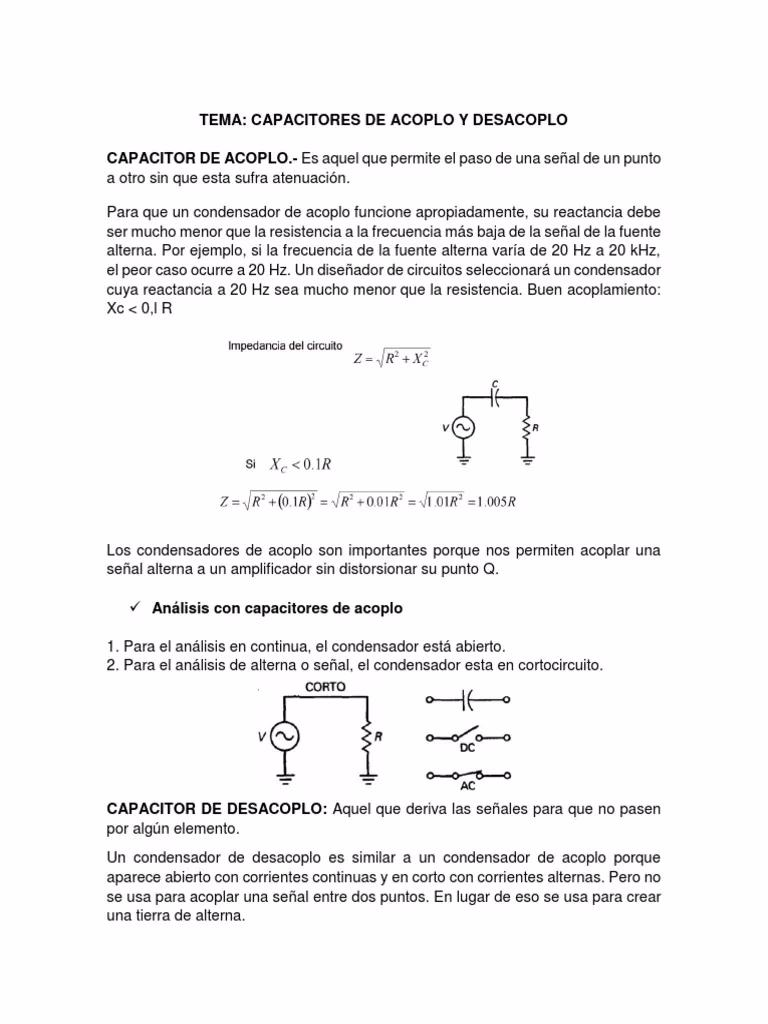

¿Cómo Calcular el Valor de un Condensador de Acoplamiento?
Calcular el valor de un condensador de acoplamiento es un paso fundamental para asegurar el correcto funcionamiento de un circuito. El objetivo es que la reactancia capacitiva (la oposición del condensador al flujo de corriente alterna) sea lo suficientemente baja a la frecuencia más baja de la señal que se desea pasar, de modo que el condensador se comporte casi como un cortocircuito para esa señal.
La fórmula básica utilizada para determinar el valor mínimo de capacitancia (C) de un condensador de acoplamiento es:
C = 1 / (2πfR)
Donde:
- C es la capacitancia en Faradios (F).
- π (pi) es una constante matemática, aproximadamente 3.14159.
- f es la frecuencia más baja (en Hertz, Hz) de la señal de CA que se desea acoplar. Este es un punto crítico, ya que si el condensador es demasiado pequeño, atenuará o bloqueará las frecuencias bajas.
- R es la resistencia de entrada (o impedancia de entrada) de la etapa del circuito que sigue al condensador, en Ohmios (Ω). Para un acoplamiento efectivo, la reactancia capacitiva del condensador (XC = 1 / (2πfC)) debe ser significativamente menor que esta resistencia R a la frecuencia más baja de interés. Una regla general común es que XC debe ser al menos 10 veces menor que R.
Ejemplo Práctico:
Imaginemos que necesitamos calcular un condensador de acoplamiento para un circuito de audio donde la frecuencia más baja que queremos transmitir es de 20 Hz (el límite inferior del oído humano) y la resistencia de entrada de la siguiente etapa es de 10 kΩ.
- Convertimos la resistencia a Ohmios: 10 kΩ = 10,000 Ω.
- Aplicamos la fórmula:
C = 1 / (2 × π × 20 Hz × 10,000 Ω)
C = 1 / (6.28318 × 20 × 10,000)
C = 1 / 1,256,636
C ≈ 0.00000079577 F
Para una lectura más manejable, convertimos Faradios a microfaradios (μF):
C ≈ 0.79577 μF
Por lo tanto, el valor mínimo teórico de capacitancia sería aproximadamente 0.8 μF. Sin embargo, en la práctica, es una buena costumbre añadir un margen de seguridad a este valor calculado. Esto se hace para asegurar un rendimiento óptimo en un rango de frecuencias, compensar las tolerancias de los componentes reales (que nunca son exactos al valor nominal) y tener en cuenta las variaciones en el mundo real del circuito. A menudo, se elige un condensador cuyo valor sea entre 5 y 10 veces mayor que el mínimo calculado para asegurar una atenuación mínima de las bajas frecuencias. Para nuestro ejemplo, podríamos optar por un condensador de 1 μF o incluso 2.2 μF para asegurar un acoplamiento robusto.
¿Cómo Elegir un Condensador de Acoplamiento (más allá del cálculo)?
Seleccionar el condensador de acoplamiento adecuado va más allá de un simple cálculo de capacitancia. Debes considerar varios factores para optimizar el rendimiento de tu circuito:
- Impedancia y Frecuencia: Como se mencionó, se recomienda seleccionar un condensador de acoplamiento de modo que su impedancia (reactancia capacitiva, XC) sea lo más baja posible a la frecuencia de interés. La magnitud de la reactancia capacitiva a cualquier frecuencia se calcula como:
XC = 1 / (2πfC). Asegúrate de que XC sea mucho menor que la resistencia de carga a la frecuencia más baja. - Resistencia Serie Equivalente (ESR): Especialmente en circuitos de alta frecuencia, la ESR es un factor importante. Una ESR alta puede causar pérdidas de potencia y calentamiento excesivo en el condensador. Para aplicaciones críticas, busca condensadores con baja ESR.
- Frecuencia de Auto-Resonancia (FSR): Cada condensador tiene una frecuencia en la que su reactancia capacitiva se anula con su inductancia parásita (ESL). En este punto, el condensador se comporta como una resistencia pura (su ESR). Más allá de la FSR, el condensador comienza a comportarse como un inductor. Para un acoplamiento efectivo, el condensador debe operar por debajo de su FSR en el rango de frecuencias de interés.
- Tensión de Trabajo y Tipo: Ya discutimos la importancia de la tensión de trabajo. El tipo de condensador (cerámico, electrolítico, de película) también influirá en su idoneidad para la aplicación, considerando su polaridad, estabilidad, tamaño y costo.
Preguntas Frecuentes (FAQ)
¿Cómo se calcula la capacidad C de un condensador en general?
La capacidad C de un condensador se define como la relación entre la carga Q que tiene cada una de las placas y la diferencia de potencial V que hay entre ellas. La fórmula general es: C = Q / V. Esta fórmula describe la capacidad inherente de un condensador para almacenar carga eléctrica.
¿Cuál es la función principal de un condensador de acoplamiento?
La función principal de un condensador de acoplamiento es permitir el paso de señales de corriente alterna (CA) entre dos etapas de un circuito, mientras bloquea completamente la corriente continua (CC). Esto es esencial para mantener los puntos de polarización de CC de cada etapa aislados y asegurar que solo la señal de interés se transmita.
¿Qué sucede si el valor del condensador de acoplamiento es demasiado pequeño?
Si el valor del condensador de acoplamiento es demasiado pequeño, su reactancia capacitiva será alta, especialmente a bajas frecuencias. Esto provocará una atenuación significativa de las frecuencias bajas de la señal, lo que puede resultar en una pérdida de graves en circuitos de audio o una distorsión en la forma de onda de la señal en otras aplicaciones.
¿Y si el valor es demasiado grande?
Un condensador de acoplamiento con un valor excesivamente grande generalmente no causará problemas de funcionamiento en términos de atenuación de señal. Sin embargo, puede ser más grande físicamente, más costoso y, en el caso de los electrolíticos, podría introducir un ligero aumento en la corriente de fuga o una respuesta transitoria más lenta en ciertos escenarios específicos. En general, 'demasiado grande' es menos problemático que 'demasiado pequeño', pero no siempre es la solución más eficiente o económica.
¿Qué es la reactancia capacitiva y por qué es relevante para el acoplamiento?
La reactancia capacitiva (XC) es la oposición de un condensador al flujo de corriente alterna. Se mide en Ohmios y es inversamente proporcional a la frecuencia de la señal y al valor de la capacitancia (XC = 1 / (2πfC)). Es relevante porque, para que un condensador actúe como un buen acoplador, su reactancia capacitiva debe ser muy baja (idealmente, cero) a las frecuencias de la señal que se desea pasar, para que la señal no se atenúe al cruzarlo.
¿Los condensadores de acoplamiento tienen polaridad?
Depende del tipo de condensador. Los condensadores electrolíticos (tanto de aluminio como de tantalio) son polarizados y deben instalarse con la polaridad correcta (positivo a positivo y negativo a negativo) para evitar daños. Los condensadores cerámicos y de película son no polarizados y pueden instalarse en cualquier orientación.
¿Cómo afecta la temperatura al condensador de acoplamiento?
La temperatura puede afectar la capacitancia, la ESR y la vida útil de un condensador. Algunos tipos de condensadores (como ciertos cerámicos) tienen una capacitancia que varía significativamente con la temperatura. Los condensadores electrolíticos, en particular, son sensibles a la temperatura, que puede reducir su vida útil y aumentar su ESR. Para aplicaciones críticas, es importante elegir condensadores con características de temperatura estables.
Conclusión
En resumen, los condensadores de acoplamiento son un elemento indispensable en el mundo de la electrónica. Su capacidad para filtrar la CC y permitir el paso de la CA los convierte en héroes anónimos en innumerables circuitos. Una comprensión profunda de su funcionamiento, la correcta selección de su tipo y, sobre todo, el cálculo preciso de su valor son esenciales para el diseño y la operación de circuitos fiables y de alto rendimiento.
Ya sea usted un aficionado a la electrónica o un ingeniero profesional, dominar el arte de los condensadores de acoplamiento sin duda mejorará su capacidad para diseñar, depurar y optimizar sus circuitos. Armado con el conocimiento de cómo calcular su valor, seleccionar el tipo adecuado y comprender sus parámetros clave, estará mucho mejor equipado para enfrentar los desafíos del diseño electrónico moderno y asegurar que sus señales flúyan con la pureza y la eficiencia deseadas.
