Medición de Distancias: Herramientas y Métodos

La medición de distancias es una operación fundamental en una amplia gama de disciplinas, desde la ingeniería y la construcción hasta la cartografía y la arquitectura. Es la base sobre la que se asientan proyectos de gran envergadura, garantizando la precisión y la viabilidad de cada diseño. Sin una medición exacta, cualquier estructura podría verse comprometida, y cualquier mapa carecería de sentido. A lo largo de la historia, el ser humano ha desarrollado ingeniosas herramientas y métodos para determinar con creciente exactitud la separación entre dos puntos, adaptándose a las necesidades y los avances tecnológicos. En este artículo, exploraremos las herramientas más comunes y los principios detrás de su funcionamiento, centrándonos en el teodolito y la cinta métrica, pero también abarcando otras tecnologías modernas que han revolucionado el campo.

La elección de la herramienta adecuada para medir una distancia depende de múltiples factores, como la longitud a medir, la precisión requerida, las condiciones del terreno y el presupuesto disponible. Comprender las ventajas y limitaciones de cada método es crucial para cualquier profesional que se dedique a la topografía, la agrimensura o cualquier actividad que demande mediciones espaciales.

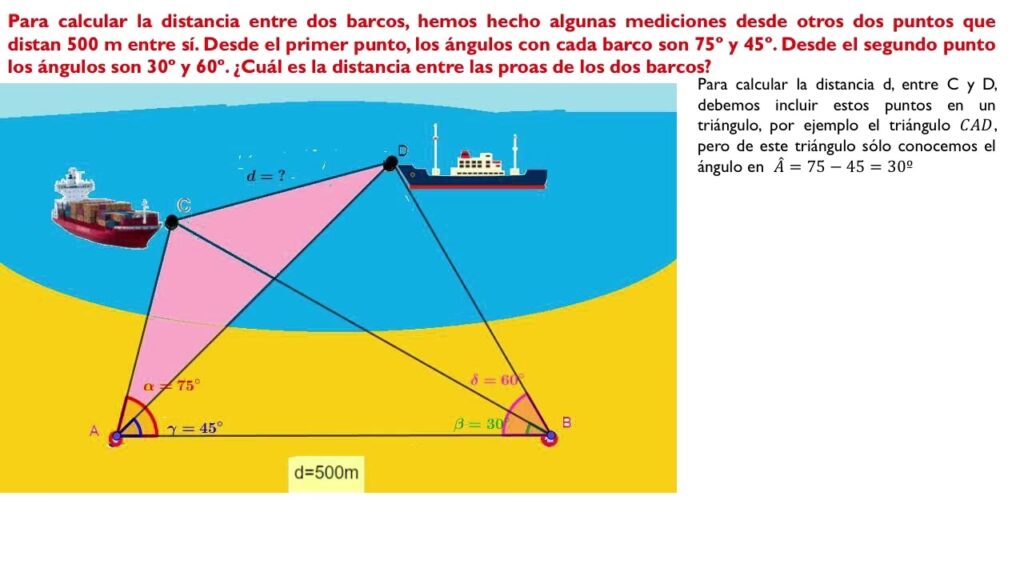

El Teodolito: Midiendo Distancias con Precisión Angular

El teodolito es un instrumento óptico-mecánico fundamental en topografía para medir ángulos horizontales y verticales con alta precisión. Aunque su función principal no es medir distancias directamente, se utiliza de forma indirecta mediante un método conocido como taquimetría, especialmente el método del estadia.

¿Cómo se miden las distancias con un teodolito (método taquimétrico)?

La medición de distancias con un teodolito se basa en el principio trigonométrico de un triángulo rectángulo y la constante de un dispositivo llamado mira o estadia. Una mira es una regla graduada vertical, usualmente de cuatro metros de longitud, que se coloca verticalmente sobre el punto al cual se desea medir la distancia.

1. Estacionamiento y Nivelación: El teodolito se instala sobre un trípode justo encima del punto de origen y se nivela cuidadosamente para asegurar que sus ejes estén perfectamente horizontales y verticales.
2. Enfoque de la Mira: El operador del teodolito apunta el anteojo hacia la mira que está colocada en el punto de destino. Dentro del anteojo, se observan tres hilos reticulares: uno central (hilo medio) y dos hilos estadimétricos (superior e inferior).
3. Lectura de Hilos: Se realizan tres lecturas en la mira: la lectura del hilo superior (Hs), la lectura del hilo medio (Hm) y la lectura del hilo inferior (Hi). La diferencia entre la lectura del hilo superior y el hilo inferior (Hs - Hi) se conoce como el intervalo estadimétrico (i).
4. Cálculo de la Distancia Horizontal: La distancia horizontal (D) desde el teodolito hasta la mira se calcula utilizando la siguiente fórmula:
   D = K * i * cos²(α)
   Donde:
   • K es la constante estadimétrica del teodolito, que generalmente es 100.
   • i es el intervalo estadimétrico (Hs - Hi).
   • α es el ángulo vertical de inclinación (ángulo cenital o ángulo de elevación/depresión) medido por el teodolito.

   En el caso de que el teodolito y la mira estén a la misma altura o el terreno sea horizontal (α = 0), la fórmula se simplifica a D = K * i.
5. Cálculo de la Diferencia de Altura: También se puede calcular la diferencia de altura (ΔH) entre el teodolito y el punto de la mira utilizando la fórmula:
   ΔH = K * i * sen(α) * cos(α) + altura_instrumento - lectura_hilo_medio

Este método es muy útil para medir distancias en terrenos irregulares o con obstáculos, ya que no requiere un contacto físico directo entre los dos puntos. Sin embargo, su precisión es menor que la de una cinta métrica para distancias cortas y directas, o que la de los modernos distanciómetros electrónicos para distancias largas.

Ventajas y Desventajas del Teodolito para Medición de Distancias:

• Ventajas: Permite medir distancias en terrenos difíciles o inaccesibles, es útil para levantar planos topográficos al mismo tiempo que se miden ángulos, y es una herramienta robusta y duradera.
• Desventajas: La precisión de la distancia es moderada, requiere cálculos trigonométricos, el proceso puede ser más lento que otros métodos para distancias simples y requiere una mira y un operador adicional.

La Cinta Métrica: Simplicidad y Medición Directa

La cinta métrica, también conocida como flexómetro o simplemente 'cinta', es la herramienta más básica y directa para medir distancias. Consiste en una tira flexible de material (acero, fibra de vidrio, tela) marcada con unidades de longitud (metros, centímetros, milímetros, pies, pulgadas).

¿Cómo se realiza una medición de distancia con cinta?

La medición con cinta es un proceso sencillo, pero requiere atención a ciertos detalles para garantizar la precisión.

1. Identificación de Puntos: Se marcan claramente los dos puntos entre los cuales se desea medir la distancia.
2. Desenrollado de la Cinta: Se extiende la cinta métrica a lo largo de la línea que une los dos puntos.
3. Alineación: Es crucial que la cinta esté perfectamente alineada con la línea recta entre los puntos. Cualquier desviación introduce un error.
4. Tensión: Se debe aplicar una tensión constante y adecuada a la cinta. Una cinta floja (con comba) dará una lectura menor a la distancia real, mientras que una tensión excesiva podría estirar la cinta (especialmente las de fibra o tela) o mover los puntos de referencia. La tensión ideal evita la comba sin deformar el material.
5. Lectura: Se lee directamente la medida en la cinta en el punto final. En distancias largas que superan la longitud de la cinta, se realizan mediciones por tramos, marcando puntos intermedios y sumando las longitudes parciales. Esto se conoce como 'encadenamiento'.
6. Consideraciones Adicionales:
   • Temperatura: Las cintas de acero se expanden o contraen con los cambios de temperatura. Para trabajos de alta precisión, se deben aplicar correcciones por temperatura.
   • Pendiente: Si el terreno tiene pendiente, la distancia medida directamente sobre la superficie será mayor que la distancia horizontal. Para obtener la distancia horizontal, se debe aplicar una corrección trigonométrica o medir en horizontal con plomada o nivel.
   • Comba: El peso de la cinta puede hacer que se curve si no se apoya en el suelo. Esto se corrige aplicando la tensión adecuada o soportando la cinta.

Tipos de Cintas Métricas:

• Cintas de Acero: Muy duraderas y precisas, menos afectadas por la humedad. Ideales para mediciones en exteriores.
• Cintas de Fibra de Vidrio: Ligeras, flexibles y no conductoras. Resistentes a la humedad, pero pueden estirarse con el tiempo y la tensión. Comunes en construcción y jardinería.
• Cintas de Tela: Las menos precisas y más propensas a estirarse, encogerse y deteriorarse con el uso y la humedad. Raramente usadas en topografía de precisión.
• Cintas de Invar: Hechas de una aleación especial (níquel-acero) con un coeficiente de expansión térmica casi nulo. Utilizadas en mediciones de máxima precisión, como la medición de bases geodésicas.

Ventajas y Desventajas de la Cinta Métrica:

• Ventajas: Bajo costo, fácil de usar, lectura directa, no requiere energía, ideal para distancias cortas y medianas.
• Desventajas: Requiere contacto físico con el terreno, propensa a errores humanos (tensión, alineación, lectura), limitaciones en terrenos irregulares o con obstáculos, y menos precisa para distancias muy largas o en condiciones climáticas adversas sin correcciones.

Otras Herramientas para Medir la Distancia entre Dos Puntos

Además del teodolito y la cinta, la tecnología ha proporcionado otras herramientas que ofrecen mayor velocidad, precisión y eficiencia en la medición de distancias.

Distanciómetros Láser (EDM - Electronic Distance Measurement)

Los distanciómetros láser son instrumentos electrónicos que miden distancias enviando un pulso láser o una onda electromagnética y midiendo el tiempo que tarda en rebotar en un reflector (o en la propia superficie, en el caso de los medidores de distancia de mano) y regresar. La distancia se calcula basándose en la velocidad de la luz y el tiempo de vuelo.

• Ventajas: Extremadamente precisos, muy rápidos, pueden medir distancias largas, y no requieren contacto físico.
• Desventajas: Requieren línea de visión clara, pueden ser afectados por condiciones atmosféricas (niebla, lluvia), y su costo es mayor que el de una cinta.

Estaciones Totales

Una estación total es una combinación de un teodolito electrónico y un distanciómetro láser (EDM). Es el instrumento más versátil y ampliamente utilizado en la topografía moderna. Permite medir ángulos, distancias y coordenadas tridimensionales de puntos de forma simultánea. Muchas estaciones totales modernas también incluyen un procesador de datos y capacidad de almacenamiento, lo que agiliza enormemente el trabajo de campo.

• Ventajas: Muy alta precisión, velocidad en la toma de datos, automatización de cálculos, capacidad de registrar datos, y versatilidad para diversas tareas topográficas.
• Desventajas: Alto costo, requiere capacitación para su uso, y es más compleja que los instrumentos individuales.

Sistemas de Posicionamiento Global (GPS/GNSS)

Los receptores GPS (Global Positioning System) o más ampliamente GNSS (Global Navigation Satellite System, que incluye GPS, GLONASS, Galileo, BeiDou, etc.) utilizan señales de satélites para determinar la posición tridimensional de un punto en la Tierra. Aunque su función principal es la localización, se pueden inferir distancias entre dos puntos al conocer sus coordenadas.

• Ventajas: Permite medir distancias muy grandes, no requiere línea de visión entre puntos (solo al cielo), y es útil en áreas remotas.
• Desventajas: Precisión variable (desde metros hasta milímetros con técnicas avanzadas como RTK o PPK), puede ser afectado por obstáculos (edificios, árboles), y el costo de equipos de alta precisión es elevado.

Odómetros de Rueda

También conocidos como rodómetros o ruedas medidoras, son dispositivos simples que consisten en una rueda con un mango. Al hacer rodar la rueda sobre una superficie, un contador registra la distancia recorrida. Son útiles para mediciones rápidas y aproximadas de distancias en superficies planas.

• Ventajas: Económicos, fáciles de usar, rápidos para estimaciones.
• Desventajas: Baja precisión (especialmente en terrenos irregulares), no aptos para mediciones de ingeniería.

Comparativa de Métodos de Medición de Distancia

Preguntas Frecuentes sobre la Medición de Distancias

¿Qué herramienta se utiliza para medir la distancia entre dos puntos?

No hay una única herramienta. La elección depende de la precisión requerida, la distancia, el terreno y el presupuesto. Las opciones incluyen la cinta métrica, el teodolito (para medición indirecta), el distanciómetro láser, la estación total, los sistemas GPS/GNSS y los odómetros de rueda.

¿Cuál es la herramienta más precisa para medir distancias?

Actualmente, las estaciones totales y los distanciómetros láser de alta gama, así como los receptores GNSS de doble frecuencia con técnicas de procesamiento RTK o PPK, ofrecen la máxima precisión, llegando a nivel de milímetros, especialmente en distancias largas. Para distancias cortas, una cinta métrica bien calibrada y manejada con sumo cuidado puede ser extremadamente precisa.

¿Se puede medir cualquier distancia con una cinta métrica?

Teóricamente sí, mediante el encadenamiento. Sin embargo, en la práctica, su uso se vuelve ineficiente y propenso a errores para distancias muy largas (cientos de metros o kilómetros) o en terrenos muy irregulares, con obstáculos o pendientes pronunciadas. Su aplicación ideal es en distancias cortas a medianas.

¿Qué es la taquimetría en topografía?

La taquimetría es un método topográfico que permite determinar distancias horizontales y diferencias de nivel de forma indirecta, utilizando un teodolito (o estación total) y una mira vertical. Se basa en la lectura de los hilos estadimétricos del retículo del anteojo del instrumento y en principios trigonométricos.

¿Por qué es importante la calibración de los instrumentos de medición?

La calibración es crucial para asegurar que las mediciones sean exactas y fiables. Un instrumento descalibrado puede introducir errores sistemáticos que comprometen la precisión de todo el trabajo. La calibración periódica garantiza que el instrumento mide lo que se supone que debe medir, manteniendo la calidad y la validez de los datos obtenidos.

¿Qué diferencia hay entre un teodolito y una estación total?

Un teodolito mide ángulos (horizontales y verticales) y permite calcular distancias de forma indirecta (taquimetría). Una estación total es una evolución del teodolito; incorpora un distanciómetro electrónico (EDM) para medir distancias directamente y un microprocesador para calcular coordenadas y almacenar datos, lo que la hace mucho más versátil, rápida y precisa.

En conclusión, la medición de distancias es una actividad esencial que ha evolucionado significativamente con el avance de la tecnología. Desde las humildes cintas métricas que ofrecen simplicidad y fiabilidad para distancias cortas, hasta los sofisticados teodolitos que abren paso a la medición indirecta en terrenos complejos, y las modernas estaciones totales y sistemas GNSS que brindan una precisión y eficiencia inigualables para proyectos de gran escala. La elección de la herramienta correcta es una decisión estratégica que impacta directamente en la calidad, el costo y el tiempo de ejecución de cualquier proyecto. Comprender los principios detrás de cada método y sus aplicaciones específicas es fundamental para profesionales que buscan la precisión y la eficiencia en su trabajo diario.
