El Centroide de una Viga: Guía Completa

El centroide, a menudo referido como el centro geométrico de una forma, es un concepto fundamental en la ingeniería estructural, especialmente cuando se trata del diseño y análisis de vigas. Imagina que una viga es una balanza: el centroide es ese punto mágico donde, si la apoyaras, la viga se mantendría perfectamente equilibrada. Este punto no es solo una curiosidad geométrica; es una pieza clave para comprender cómo una viga distribuirá las tensiones y se deformará bajo diversas cargas, asegurando así la seguridad y eficiencia de cualquier estructura, desde pequeños soportes hasta puentes colosales.

Comprender y calcular el centroide de una sección transversal de viga es indispensable para ingenieros y arquitectos. Sin un cálculo preciso del centroide, sería imposible determinar el momento de inercia de la sección, un parámetro crítico que influye directamente en la resistencia de la viga a la flexión y su capacidad para limitar las deflexiones. Un error en la ubicación del centroide puede llevar a cálculos erróneos de tensiones y deformaciones, comprometiendo la integridad estructural y la seguridad de la construcción. En este artículo, desentrañaremos el misterio detrás del centroide, exploraremos las ecuaciones para las secciones de viga más comunes y, lo que es más importante, te guiaremos a través del método general para calcular el centroide de formas compuestas, que son las más habituales en la práctica ingenieril.

¿Por Qué Es Crucial el Centroide en el Diseño de Vigas?

El centroide de una sección transversal de viga es mucho más que un simple punto geométrico; es la base para entender el comportamiento mecánico de la viga. Su ubicación es vital por varias razones:

• Distribución de Tensiones: En una viga sometida a flexión, la fibra neutra (la línea a lo largo de la cual no hay tensión ni compresión) pasa a través del centroide de la sección transversal. Conocer la ubicación de la fibra neutra es esencial para calcular las tensiones de flexión en cualquier punto de la sección. Las tensiones aumentan a medida que nos alejamos de la fibra neutra, alcanzando su máximo en las fibras más alejadas.
• Momento de Inercia: El centroide es el eje de referencia alrededor del cual se calcula el momento de inercia de un área. El momento de inercia es una medida de la resistencia de una sección a la flexión. Una sección con un mayor momento de inercia es más rígida y se deforma menos bajo una carga dada. Sin el centroide, no se puede calcular correctamente el momento de inercia, lo que llevaría a errores significativos en el análisis de deflexiones y tensiones.
• Diseño Económico y Seguro: Un cálculo preciso del centroide permite a los ingenieros optimizar el diseño de las vigas, utilizando la cantidad justa de material para soportar las cargas esperadas de manera segura. Esto no solo garantiza la seguridad sino que también reduce los costos de material y construcción.
• Análisis de Pandeo: En elementos sometidos a compresión, la ubicación del centroide y el momento de inercia también son fundamentales para el análisis de pandeo, que es la inestabilidad que puede ocurrir en elementos esbeltos bajo carga axial.

El Método General para Calcular el Centroide de Formas Compuestas

Aunque algunas secciones de viga tienen formas simples con centroides obvios, la mayoría de las secciones utilizadas en la práctica de la ingeniería son "compuestas", es decir, están formadas por la combinación de varias formas geométricas simples (rectángulos, triángulos, círculos, etc.). Para estas formas complejas, utilizamos el método de las áreas compuestas, que se basa en el principio de que el momento de un área compuesta con respecto a un eje es igual a la suma de los momentos de sus áreas componentes con respecto al mismo eje.

Las coordenadas del centroide (X_c, Y_c) de una forma compuesta se calculan mediante las siguientes fórmulas:

X_c = (ΣA_i * x_i) / ΣA_i

Y_c = (ΣA_i * y_i) / ΣA_i

Donde:

• A_i es el área de cada una de las formas simples que componen la sección.
• x_i es la coordenada X del centroide de cada forma simple, medida desde un eje de referencia común (generalmente el origen de un sistema de coordenadas).
• y_i es la coordenada Y del centroide de cada forma simple, medida desde el mismo eje de referencia común.
• ΣA_i es el área total de la sección compuesta.

Pasos para Calcular el Centroide de una Sección Compuesta:

1. Dividir la Sección: Descompón la sección transversal compleja en formas geométricas más simples (rectángulos, triángulos, círculos, etc.) cuyos centroides y áreas sean fáciles de determinar.
2. Establecer un Eje de Referencia: Elige un sistema de coordenadas X-Y conveniente. A menudo, se coloca el origen en la esquina inferior izquierda de la sección o en un punto que simplifique los cálculos, como el centro de simetría si existe.
3. Calcular Áreas y Centroides Individuales: Para cada forma simple (i), calcula su área (A_i) y las coordenadas de su centroide (x_i, y_i) con respecto al eje de referencia elegido.
4. Calcular los Momentos de Área: Multiplica el área de cada forma simple por la coordenada de su centroide en X (A_i * x_i) y en Y (A_i * y_i).
5. Sumar las Áreas y los Momentos de Área: Suma todas las áreas individuales para obtener el área total (ΣA_i). Suma también todos los momentos de área en X (ΣA_i * x_i) y en Y (ΣA_i * y_i).
6. Aplicar las Fórmulas del Centroide: Sustituye los valores sumados en las fórmulas de X_c e Y_c para encontrar las coordenadas del centroide de la sección compuesta.

Centroides de Secciones de Viga Comunes

Antes de aplicar el método general, es útil conocer los centroides de algunas de las formas geométricas más básicas que a menudo componen secciones de viga más complejas.

Centroide de un Rectángulo

Una sección rectangular es la más sencilla y fundamental. Considera un rectángulo con una base (b) y una altura (h). Debido a su simetría, el centroide de un rectángulo se encuentra en la intersección de sus diagonales.

Si el origen de coordenadas se sitúa en la esquina inferior izquierda del rectángulo:

• Coordenada X del centroide (X_c): X_c = b / 2
• Coordenada Y del centroide (Y_c): Y_c = h / 2

Este es un caso simple donde el centroide es intuitivamente el punto medio.

Centroide de un Círculo

Para una sección de viga circular con un radio (r) o diámetro (d), el centroide se encuentra en su centro geométrico. Esto se debe a la perfecta simetría radial del círculo.

Si el origen de coordenadas se sitúa en el centro del círculo:

• Coordenada X del centroide (X_c): X_c = 0
• Coordenada Y del centroide (Y_c): Y_c = 0

Si el origen está en el punto más bajo del círculo, entonces X_c = r e Y_c = r. La clave es siempre referenciar el centroide al sistema de coordenadas elegido.

Centroide de una Sección I (Viga I o Viga H)

La sección I, también conocida como viga I o viga H, es una forma muy común y eficiente en la construcción, especialmente para resistir fuerzas de flexión y cortante. Consiste en dos alas (flanges) y un alma (web) que las conecta. Generalmente, las vigas I son simétricas tanto horizontal como verticalmente.

Para una viga I simétrica, el cálculo del centroide es bastante sencillo. Debido a su doble simetría, el centroide se ubica en el centro geométrico de la sección. Si la viga tiene una altura total (h) y un ancho de ala (b_f), las coordenadas del centroide, si el origen se coloca en la esquina inferior izquierda, serían:

• Coordenada X del centroide (X_c): X_c = b_f / 2 (o el ancho total si las alas son asimétricas)
• Coordenada Y del centroide (Y_c): Y_c = h / 2

Sin embargo, es importante destacar que existen secciones I asimétricas. En esos casos, o si la sección está compuesta por materiales diferentes, se debe aplicar rigurosamente el método de las áreas compuestas para encontrar la ubicación precisa del centroide. Se dividiría la sección en tres rectángulos (las dos alas y el alma) y se aplicarían las fórmulas de sumatoria.

Centroide de una Sección T

La sección T es otra forma estructural común, especialmente útil cuando se requiere una mayor resistencia en una dirección particular. A diferencia de la sección I simétrica, la sección T es inherentemente asimétrica con respecto al eje horizontal (Y). Esto significa que el centroide en Y no estará en el medio de la altura total.

Para calcular el centroide de una sección T, es imprescindible utilizar el método de las áreas compuestas. Se divide la sección en dos rectángulos: el ala (flange) y el alma (web).

1. Rectángulo 1 (Ala): Base = b_f, Altura = t_f. Calcular su área A₁ y las coordenadas de su centroide (x₁, y₁) desde un eje de referencia (e.g., la parte inferior del alma).
2. Rectángulo 2 (Alma): Base = b_w, Altura = h_w (altura del alma). Calcular su área A₂ y las coordenadas de su centroide (x₂, y₂) desde el mismo eje de referencia.

Luego, se aplican las fórmulas de las áreas compuestas:

X_c = (A₁ * x₁ + A₂ * x₂) / (A₁ + A₂)

Y_c = (A₁ * y₁ + A₂ * y₂) / (A₁ + A₂)

Para la coordenada X_c, si el ala y el alma están centrados verticalmente, X_c será la mitad del ancho del ala (b_f/2). Sin embargo, la coordenada Y_c siempre requerirá el cálculo detallado debido a la asimetría.

Tabla Comparativa de Secciones de Viga y Cálculo del Centroide

La elección de una sección de viga depende de la aplicación específica y de los requisitos de carga. A continuación, se presenta una tabla que resume las características y la complejidad del cálculo del centroide para algunas secciones comunes.

 _ _

 | |

 | |

 |_ _|

 _ _

 |

 |

 ⎷

Preguntas Frecuentes sobre el Centroide de Vigas

¿Cuál es la diferencia entre centroide y centro de gravedad?

Aunque a menudo se usan indistintamente en el contexto de la ingeniería estructural para secciones homogéneas, hay una distinción técnica. El centroide es una propiedad puramente geométrica de un área o volumen, que representa el promedio de las coordenadas de todos los puntos dentro de esa forma. No depende de la masa ni del peso. El centro de gravedad, por otro lado, es el punto donde se considera que actúa todo el peso de un objeto. Para objetos con densidad uniforme (homogéneos), el centroide y el centro de gravedad coinciden. En el análisis de secciones de viga, generalmente tratamos con materiales homogéneos, por lo que el centroide de la sección transversal es el punto de interés.

¿Por qué necesitamos el centroide para analizar vigas?

El centroide es fundamental porque define la ubicación de la fibra neutra en una viga sometida a flexión. La fibra neutra es el eje a lo largo de la sección transversal donde no hay tensión ni compresión. Es el eje alrededor del cual la sección "gira" cuando se dobla. Todas las ecuaciones clave para calcular las tensiones de flexión (σ = My/I) y las deflexiones (δ = PL^3/48EI, etc.) requieren el momento de inercia (I), que se calcula con respecto al eje que pasa por el centroide. Sin el centroide, no se puede determinar la resistencia a la flexión de la viga.

¿El centroide siempre se encuentra dentro de la forma de la viga?

No, no siempre. Mientras que para formas sólidas y convexas (como un rectángulo, círculo o I-beam), el centroide siempre estará dentro de la forma, para formas con agujeros o geometrías cóncavas (como una sección en forma de C o L, o incluso una sección anular), el centroide puede caer fuera de los límites físicos del material. Esto es perfectamente normal y no afecta su validez como punto de referencia geométrico para los cálculos.

¿Cómo afecta el centroide al momento de inercia?

El momento de inercia de una sección es una medida de su resistencia a la flexión. Se calcula con respecto a un eje. El momento de inercia alrededor del eje que pasa por el centroide (conocido como momento de inercia centroidal) es el valor mínimo para esa sección. Si se calcula el momento de inercia con respecto a cualquier otro eje paralelo, se utiliza el teorema de los ejes paralelos (Teorema de Steiner), que requiere conocer el momento de inercia centroidal y la distancia del centroide a ese eje paralelo. Por lo tanto, el centroide es el punto de partida esencial para calcular la propiedad de inercia más importante de una viga.

¿Se puede utilizar software para calcular el centroide?

Sí, absolutamente. En la práctica de la ingeniería moderna, se utilizan ampliamente programas de diseño asistido por computadora (CAD) y software de análisis estructural (como SAP2000, ETABS, Abaqus, SolidWorks, AutoCAD). Estas herramientas pueden calcular automáticamente el centroide y otras propiedades de la sección (como el momento de inercia) para geometrías muy complejas con gran precisión. Sin embargo, entender los principios manuales del cálculo del centroide es crucial para verificar los resultados del software y desarrollar una intuición ingenieril sólida.

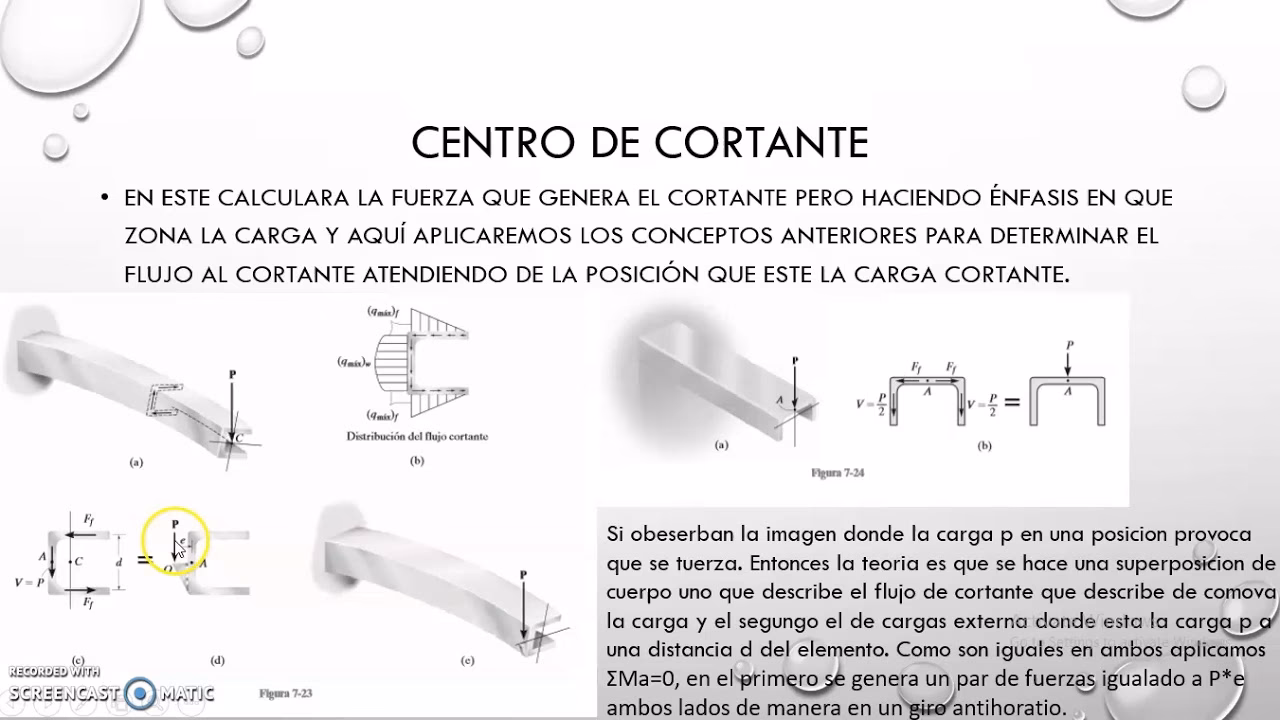

¿Cómo se relaciona el centroide con el flujo cortante en una viga?

El centroide es indirectamente fundamental para el cálculo del flujo cortante (q = VQ/I). En esta fórmula, 'V' es la fuerza cortante, 'I' es el momento de inercia (que depende directamente del centroide), y 'Q' es el primer momento de área de la parte de la sección por encima o por debajo del punto donde se calcula el flujo cortante. 'Q' se calcula como el área de esa parte multiplicada por la distancia desde su propio centroide hasta el centroide de toda la sección. Por lo tanto, el centroide de la viga es un componente esencial para calcular tanto 'I' como 'Q', haciendo posible la determinación del flujo cortante, que es vital para el diseño de elementos de conexión y la resistencia al cortante de la viga.

Conclusión

El cálculo del centroide de una viga es una de las tareas más fundamentales y críticas en la ingeniería estructural. No es solo un ejercicio de geometría, sino el punto de partida para comprender cómo una viga responderá a las cargas, cómo se distribuirán las tensiones y cuánto se deformará. Desde las formas más simples como rectángulos y círculos hasta las secciones compuestas más intrincadas como las vigas I y T, el principio subyacente del método de las áreas compuestas proporciona una herramienta robusta y universal para determinar la ubicación precisa de este punto vital. Dominar este concepto no solo es esencial para diseñar estructuras seguras y eficientes, sino que también sienta las bases para análisis estructurales más avanzados, como el cálculo del momento de inercia y la comprensión del flujo cortante. Al asegurar un cálculo preciso del centroide, los ingenieros pueden optimizar sus diseños, garantizando la estabilidad y la durabilidad de las construcciones que nos rodean.
