Los capacitores son componentes electrónicos esenciales, ampliamente utilizados para almacenar energía eléctrica en un campo eléctrico. Su versatilidad los convierte en piezas clave en una vasta gama de circuitos, desde fuentes de alimentación hasta filtros y temporizadores. Si bien existen diversas configuraciones, dos de las más fundamentales y estudiadas en física y electrónica son los capacitores esféricos y los cilíndricos. Comprender cómo se calcula su capacitancia no solo es crucial para el diseño y análisis de circuitos, sino que también ofrece una visión profunda de los principios de la electrostática. En este artículo, exploraremos en detalle la estructura, el cálculo de la capacitancia y las aplicaciones de ambos tipos de capacitores, destacando el papel fundamental del material dieléctrico que los separa.
El Capacitor Esférico: Estructura y Funcionamiento
Un capacitor esférico se compone de dos esferas concéntricas conductoras, una interna y otra externa, separadas por un material aislante conocido como dieléctrico. La esfera interna posee un radio menor (R1) y la externa un radio mayor (R2). Esta disposición geométrica es particularmente ventajosa porque permite una distribución uniforme del campo eléctrico en el espacio entre las esferas, lo que contribuye a una eficiente capacidad de almacenamiento de carga y energía.
Cuando se aplica una diferencia de potencial eléctrico entre las dos esferas, la esfera interna adquiere una carga Q y la externa una carga -Q (inducida). El dieléctrico, ubicado entre ellas, impide que estas cargas se neutralicen y, al mismo tiempo, mejora la capacidad de almacenamiento del capacitor. La elección del dieléctrico es un factor determinante en el rendimiento del capacitor esférico, ya que su permitividad influye directamente en la cantidad de carga que puede almacenar para una determinada diferencia de potencial.
Los capacitores esféricos encuentran su aplicación en escenarios donde la precisión y la uniformidad del campo eléctrico son críticas, como en instrumentos de medición de alta sensibilidad y en ciertos tipos de sensores. Su diseño compacto y su capacidad para manejar distribuciones de campo específicas los hacen valiosos en aplicaciones que requieren un control meticuloso de las propiedades eléctricas.
Cálculo de la Capacitancia Esférica
La capacitancia (C) de cualquier capacitor se define como la relación entre la carga (Q) almacenada en sus placas y la diferencia de potencial (ΔV) entre ellas: C = Q / ΔV. Para un capacitor esférico, la derivación de su fórmula de capacitancia implica el uso de la Ley de Gauss para determinar el campo eléctrico entre las esferas y luego la integración de este campo para hallar la diferencia de potencial. Aunque la derivación matemática detallada puede ser compleja, el principio es claro: se calcula el campo eléctrico generado por la carga en la esfera interna, y a partir de este, se determina el trabajo necesario para mover una carga de prueba entre las esferas, lo que equivale a la diferencia de potencial.
La fórmula resultante para la capacitancia de un capacitor esférico es:
C = (4 * π * ε * R1 * R2) / (R2 - R1)
Donde:
Ces la capacitancia en Faradios (F).πes la constante pi (aproximadamente 3.14159).εes la permitividad del material dieléctrico entre las esferas, en Faradios por metro (F/m).R1es el radio de la esfera interna en metros (m).R2es el radio de la esfera externa en metros (m).
Esta fórmula revela que la capacitancia aumenta con los radios de las esferas y con la permitividad del dieléctrico. Por otro lado, disminuye a medida que la distancia entre las esferas (R2 - R1) se hace mayor. La comprensión de estos factores es fundamental para el diseño y la optimización de capacitores esféricos en diversas aplicaciones.
El Rol Crucial del Dieléctrico
El material dieléctrico no es meramente un aislante; juega un papel activo en la mejora de la capacitancia. Al insertar un dieléctrico entre los conductores, las moléculas del material se polarizan en presencia del campo eléctrico. Esta polarización crea un campo eléctrico interno opuesto al campo original, lo que reduce la diferencia de potencial para una misma cantidad de carga, o permite almacenar más carga para la misma diferencia de potencial. La propiedad que cuantifica esta capacidad es la permitividad relativa (εᵣ) del material, que es la relación entre la permitividad del dieléctrico (ε) y la permitividad del vacío (ε₀ = 8.854 x 10⁻¹² F/m).
Así, la permitividad del dieléctrico se expresa como ε = εᵣ * ε₀. Materiales con una alta permitividad relativa, como ciertos cerámicos, el vidrio o algunos polímeros, son preferidos para aplicaciones que requieren una alta capacitancia en un volumen reducido. La elección adecuada del material aislante no solo maximiza la capacitancia, sino que también influye en la tensión de ruptura dieléctrica, que es la máxima diferencia de potencial que el capacitor puede soportar antes de que el dieléctrico pierda sus propiedades aislantes y se produzca una descarga.
Aplicaciones del Capacitor Esférico
Aunque no son tan comunes como los capacitores de placas paralelas en la electrónica de consumo masivo, los capacitores esféricos tienen nichos de aplicación importantes debido a sus características únicas:
- Instrumentos de Medición y Sensores: Su geometría permite un campo eléctrico muy uniforme, lo que los hace ideales para sensores de desplazamiento, detectores de nivel o calibración de equipos de alta precisión.
- Investigación y Laboratorio: Se utilizan en experimentos de física para estudiar fenómenos electrostáticos, calibrar equipos de alto voltaje o como estándares de capacitancia.
- Miniaturización de Componentes: Aunque pueda parecer contradictorio, en ciertas configuraciones y escalas, su diseño puede contribuir a la miniaturización de componentes electrónicos, especialmente cuando se busca una alta capacitancia en un espacio tridimensional específico.
- Aplicaciones de Alta Tensión y Frecuencia: La distribución uniforme del campo eléctrico ayuda a minimizar las pérdidas y mejorar el rendimiento en circuitos que operan con alta tensión o a altas frecuencias, reduciendo la probabilidad de descargas eléctricas no deseadas.

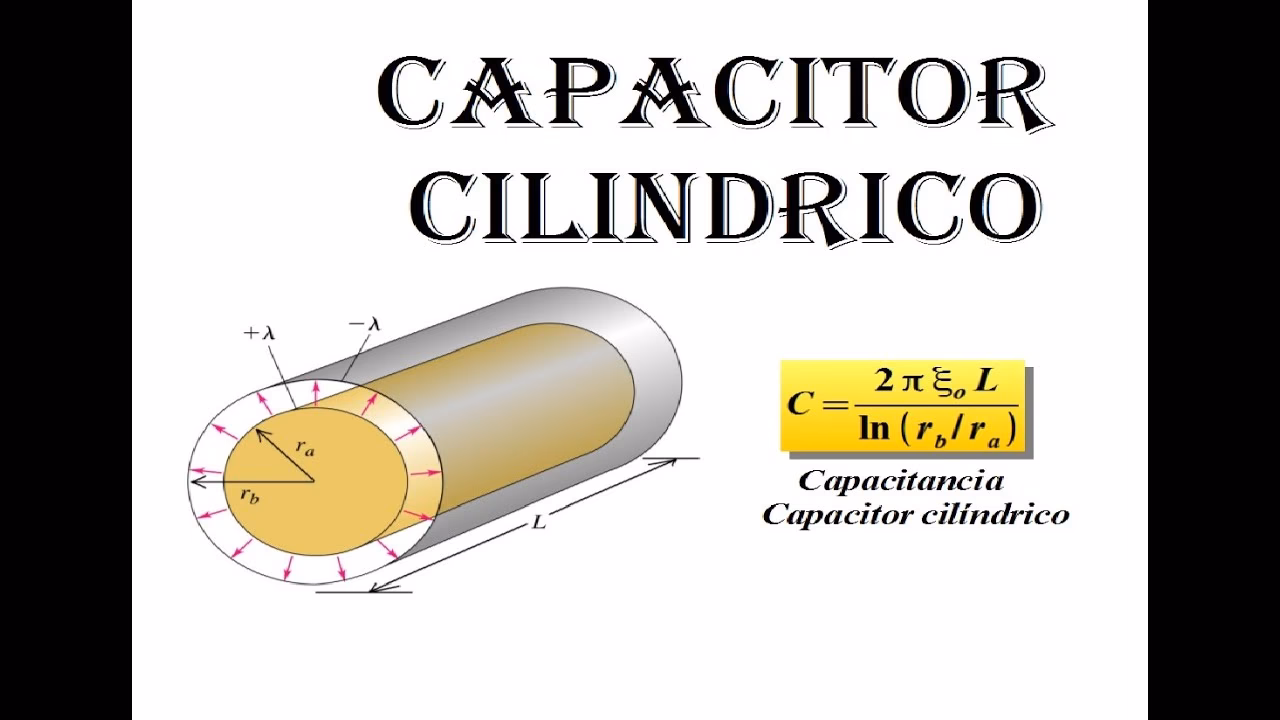

El Capacitor Cilíndrico: Diseño y Principios
Similar al esférico, un capacitor cilíndrico consiste en dos cilindros concéntricos conductores, uno interno y otro externo, separados por un material dieléctrico. El cilindro interno tiene un radio R1, y el externo un radio R2. Ambos cilindros tienen una longitud L, que se considera mucho mayor que la diferencia entre sus radios (L >> R2 - R1) para que los efectos de borde en los extremos sean despreciables.
Cuando se carga, el cilindro interno adquiere una carga Q y el externo una carga -Q. La distribución de carga en un capacitor cilíndrico se puede describir en términos de una densidad de carga lineal (λ = Q/L). Al igual que en el capacitor esférico, el dieléctrico entre los cilindros es fundamental para su funcionamiento, aislando las cargas y mejorando la capacidad de almacenamiento.
Los capacitores cilíndricos son una representación idealizada de componentes de uso muy extendido, como los cables coaxiales, donde el conductor central y la malla exterior actúan como los dos cilindros de un capacitor. Su geometría los hace adecuados para aplicaciones donde se requiere una capacitancia uniforme a lo largo de una línea, como en líneas de transmisión de señales.
Cálculo de la Capacitancia Cilíndrica
El proceso para derivar la capacitancia de un capacitor cilíndrico sigue una lógica similar a la del esférico: se aplica la Ley de Gauss para determinar el campo eléctrico radial entre los cilindros, y luego se integra este campo para obtener la diferencia de potencial. Para un cilindro infinitamente largo (o donde L es mucho mayor que los radios), el campo eléctrico a una distancia r del centro es proporcional a 1/r.
La diferencia de potencial se obtiene integrando el campo eléctrico desde el radio del cilindro interno hasta el del cilindro externo. Finalmente, aplicando la definición de capacitancia (C = Q / ΔV), obtenemos la siguiente fórmula:
C = (2 * π * ε * L) / ln(R2 / R1)
Donde:
Ces la capacitancia en Faradios (F).πes la constante pi.εes la permitividad del material dieléctrico en Faradios por metro (F/m).Les la longitud del cilindro en metros (m).lnes el logaritmo natural.R1es el radio del cilindro interno en metros (m).R2es el radio del cilindro externo en metros (m).
De esta fórmula, se deduce que la capacitancia de un capacitor cilíndrico es directamente proporcional a su longitud y a la permitividad del dieléctrico, e inversamente proporcional al logaritmo natural de la relación de radios (R2/R1). Esto significa que, para aumentar la capacitancia, se puede incrementar la longitud del cilindro, usar un dieléctrico con mayor permitividad, o acercar los radios de los cilindros (hacer la relación R2/R1 más cercana a 1).
Aplicaciones del Capacitor Cilíndrico
Los capacitores cilíndricos, o estructuras que se comportan como tales, son omnipresentes en la tecnología moderna:
- Cables Coaxiales: Son el ejemplo más común. El conductor central y el blindaje exterior, separados por un dieléctrico, forman un capacitor cilíndrico. La capacitancia por unidad de longitud es una característica crucial en el diseño de cables coaxiales para transmisión de señales de alta frecuencia.
- Líneas de Transmisión: En ingeniería eléctrica y de telecomunicaciones, las líneas de transmisión a menudo se modelan como una serie de capacitores e inductores distribuidos, donde la capacitancia por unidad de longitud es un parámetro clave.
- Filtros de RF y Microondas: En circuitos de radiofrecuencia (RF) y microondas, las estructuras cilíndricas o coaxiales se utilizan para crear resonadores y filtros de RF que operan a frecuencias muy altas, aprovechando las propiedades distribuidas de la capacitancia.
- Sensores de Nivel: Similar a los esféricos, pueden usarse como sensores de nivel de líquidos, donde el líquido actúa como parte del dieléctrico y su nivel cambia la capacitancia.
Comparación: Esférico vs. Cilíndrico
Aunque ambos tipos de capacitores almacenan energía utilizando dos conductores separados por un dieléctrico, sus diferencias geométricas conducen a distintas fórmulas de capacitancia y, por ende, a aplicaciones preferenciales.
| Característica | Capacitor Esférico | Capacitor Cilíndrico |
|---|---|---|
| Geometría | Dos esferas concéntricas. | Dos cilindros concéntricos de longitud L. |
| Campo Eléctrico | Radial, decrece con 1/r². | Radial, decrece con 1/r. |
| Fórmula de Capacitancia | C = (4πεR1R2) / (R2 - R1) | C = (2πεL) / ln(R2 / R1) |
| Dependencia de la Distancia | Depende de la diferencia (R2 - R1). | Depende del logaritmo natural de la relación (R2 / R1). |
| Parámetro Adicional | Ninguno (solo radios y dieléctrico). | Longitud (L) del cilindro. |
| Aplicaciones Típicas | Sensores de precisión, investigación electrostática. | Cables coaxiales, líneas de transmisión, filtros RF. |
La elección entre un capacitor esférico y uno cilíndrico depende en gran medida de los requisitos específicos de la aplicación, como la distribución deseada del campo eléctrico, el espacio disponible y la eficiencia de almacenamiento para una geometría particular.
Preguntas Frecuentes
¿Qué es la capacitancia y por qué es importante?
La capacitancia es una medida de la capacidad de un capacitor para almacenar carga eléctrica por unidad de diferencia de potencial. Es crucial porque determina cuánta energía puede almacenar un dispositivo y cómo responderá un circuito a los cambios de voltaje. Un valor de capacitancia adecuado es vital para el correcto funcionamiento de casi todos los dispositivos electrónicos.
¿Cómo afecta el material dieléctrico a la capacitancia?
El dieléctrico aumenta significativamente la capacitancia de un capacitor. Su permitividad (ε) es un factor directo en las fórmulas de capacitancia. Cuanto mayor sea la permitividad relativa del dieléctrico, mayor será la capacitancia, permitiendo que el capacitor almacene más carga para una misma diferencia de potencial, o que se requiera menos voltaje para almacenar la misma cantidad de carga.
¿Qué es la tensión de ruptura dieléctrica?
La tensión de ruptura dieléctrica es la máxima diferencia de potencial que un capacitor puede soportar de manera segura antes de que el material dieléctrico se rompa, es decir, deje de ser un aislante y se vuelva conductor, permitiendo una descarga. Superar esta tensión puede dañar permanentemente el capacitor. Es un factor crítico a considerar en el diseño electrónico para garantizar la seguridad y fiabilidad del dispositivo.
¿Se pueden aplicar estas fórmulas a capacitores de placas paralelas?
No directamente. Aunque los principios subyacentes de campo eléctrico y potencial son los mismos, la geometría del capacitor de placas paralelas es diferente, y por lo tanto, su fórmula de capacitancia es distinta: C = (εA) / d, donde A es el área de las placas y d es la distancia entre ellas. Cada geometría requiere una derivación específica.
¿Por qué la longitud del cilindro es tan importante en el capacitor cilíndrico?
La longitud (L) es un factor directamente proporcional a la capacitancia en el capacitor cilíndrico porque una mayor longitud significa una mayor área efectiva para el almacenamiento de carga. En contraste, los capacitores esféricos no tienen una dimensión de longitud; su capacidad de almacenamiento se deriva enteramente de sus radios y la permitividad del dieléctrico.
Conclusión
Los capacitores esféricos y cilíndricos, aunque con diferentes geometrías y fórmulas, comparten el principio fundamental del almacenamiento de energía eléctrica. Hemos explorado cómo sus características estructurales, como los radios de los conductores y la presencia de un material dieléctrico, determinan su capacitancia. Mientras que el capacitor esférico es ideal para aplicaciones que requieren un campo eléctrico uniforme y preciso, el cilíndrico destaca en configuraciones lineales como cables coaxiales y líneas de transmisión.
Comprender las fórmulas de capacitancia para estas geometrías no solo es un ejercicio académico, sino una habilidad práctica esencial para ingenieros y técnicos. Permite seleccionar el componente adecuado para una aplicación específica, predecir su comportamiento en un circuito y optimizar el rendimiento de sistemas electrónicos. El estudio de estas estructuras fundamentales es la base para el desarrollo continuo de tecnologías más eficientes y compactas, impulsando la innovación en el vasto campo de la electrónica.
