Superficie Filtrante: Clave para la Filtración Eficiente

En el mundo de los sistemas de filtración, ya sea para agua, aire o procesos industriales complejos, existe un parámetro fundamental que dicta la capacidad y eficiencia de un filtro: el área de filtración efectiva. Este concepto, a menudo subestimado, es la clave para optimizar el rendimiento, extender la vida útil de los filtros y garantizar la calidad deseada del fluido o gas procesado. Comprender qué es, cómo se calcula y por qué es tan crucial, es un conocimiento indispensable para cualquier ingeniero, técnico o entusiasta que busque maximizar la eficacia de sus sistemas de filtración.

La superficie filtrante efectiva no es simplemente el tamaño físico del filtro, sino el área total disponible que participa activamente en el proceso de separación de contaminantes. Es el espacio donde las partículas indeseadas son capturadas y retenidas, permitiendo que el fluido limpio pase. Su correcta evaluación y diseño influyen directamente en la capacidad de retención de suciedad, el caudal y la eficiencia general de la filtración. Acompáñenos a desglosar este concepto vital y explorar sus profundas implicaciones en diversas aplicaciones.

¿Qué es la Superficie Filtrante Efectiva?

El área de filtración efectiva, también conocida como superficie filtrante útil, representa la porción real de un medio filtrante que está expuesta al flujo del fluido y, por lo tanto, participa activamente en la retención de partículas. Se mide comúnmente en unidades de área, como metros cuadrados (m²) o pies cuadrados (ft²).

Esta área es la responsable directa de atrapar y eliminar los contaminantes de una corriente de fluido, asegurando el nivel deseado de pureza. No debe confundirse con el área bruta o dimensional del filtro; en muchos diseños, la superficie real de filtración se maximiza mediante pliegues o estructuras porosas complejas dentro de un volumen compacto.

Métodos de Cálculo de la Superficie Filtrante

El cálculo de la superficie filtrante efectiva varía según el diseño y la geometría del filtro. Aunque los principios básicos son sencillos, la complejidad aumenta con las configuraciones modernas diseñadas para maximizar el área en un espacio reducido.

Filtros de Hoja Plana

Para los filtros de hoja plana, como las membranas o paneles planos, el cálculo es directo. Se determina multiplicando el largo y el ancho de la superficie de filtración:

Área Efectiva = Largo × Ancho

Este método es aplicable a filtros que presentan una superficie bidimensional simple expuesta al flujo.

Filtros Cilíndricos (de Cartucho)

En el caso de filtros cilíndricos, como los populares filtros de cartucho, el medio filtrante suele estar enrollado o plisado. La superficie filtrante efectiva se calcula multiplicando la circunferencia del medio filtrante por su longitud:

Área Efectiva = Circunferencia (π × Diámetro) × Longitud

Sin embargo, para los filtros de cartucho plisados, la situación es más compleja. El plisado es una técnica ingeniosa para aumentar exponencialmente la superficie de filtración dentro de un volumen limitado. En estos casos, el cálculo implica considerar la longitud total de los pliegues desplegados y su altura. Los fabricantes suelen proporcionar este valor, ya que medirlo con precisión puede ser complicado debido a la densidad y uniformidad de los pliegues.

Es crucial entender que, aunque la fórmula básica para cilindros es sencilla, la verdadera superficie filtrante de un cartucho plisado es significativamente mayor que la de un cilindro liso del mismo tamaño exterior. Esta es una de las razones principales por las que los filtros plisados son tan populares en aplicaciones que requieren alta capacidad de filtración en un espacio reducido.

La Importancia Vital de una Superficie Filtrante Amplia

La superficie filtrante efectiva no es solo un número; es un indicador crucial del rendimiento de un sistema de filtración. Una mayor área de filtración conlleva múltiples beneficios que impactan directamente en la eficiencia operativa y los costos de mantenimiento. Aquí detallamos su importancia:

A. Caudal

Una superficie filtrante más grande permite mayores caudales de fluido o gas. Al haber una mayor área disponible para que el fluido pase, la resistencia al flujo se reduce, facilitando que una mayor cantidad de líquido o aire sea procesada en el mismo período de tiempo. Esto es particularmente crítico en aplicaciones donde se requiere un alto caudal continuo, como en grandes sistemas de tratamiento de agua o en procesos industriales de producción masiva.

B. Capacidad de Retención de Suciedad

El área de filtración efectiva influye directamente en la capacidad de retención de suciedad de un filtro. Con una superficie más grande, el filtro puede acumular un mayor volumen de contaminantes antes de alcanzar su capacidad máxima. Esto se traduce en una mayor vida útil del filtro, reduciendo la frecuencia de los reemplazos y, por ende, los costos asociados con el mantenimiento y la adquisición de nuevos filtros. Es una de las principales razones para buscar filtros con una gran superficie efectiva.

C. Eficiencia de Filtración

Una mayor área de filtración mejora la eficiencia general del proceso. Un mayor contacto entre el fluido y el medio filtrante significa que hay más oportunidades para que las partículas sean atrapadas. Esto resulta en una mejor eliminación de partículas e impurezas, garantizando una mayor pureza del fluido final. Para partículas muy pequeñas, el fenómeno del movimiento browniano se vuelve más relevante a bajas velocidades de flujo, y una superficie más grande permite que el fluido permanezca más tiempo en contacto con el medio, aumentando la probabilidad de colisión y captura.

D. Reducción de la Resistencia y Consumo Energético

Una mayor superficie filtrante distribuye la carga de filtración sobre un área más amplia, lo que resulta en una menor caída de presión inicial a través del filtro. Una menor resistencia al flujo significa que las bombas o ventiladores del sistema necesitan trabajar menos para mover el fluido, lo que se traduce en un menor consumo de energía y, por consiguiente, en un ahorro significativo en los costos operativos a largo plazo.

E. Impacto Directo en la Vida Útil del Filtro

La relación entre el área de filtración y la vida útil es notable. Según la experiencia en la industria, para filtros de estructura y área de filtración similares, duplicar el área puede extender la vida útil del filtro aproximadamente tres veces. Este efecto exponencial se debe a la menor velocidad del flujo por unidad de área, la mayor capacidad de retención y la menor acumulación de resistencia, lo que retrasa la saturación del filtro. Aumentar el área de filtración efectiva es, por lo tanto, un medio importante y rentable para prolongar el tiempo de servicio de los filtros.

La siguiente tabla resume los beneficios clave de una superficie filtrante efectiva más grande:

Factores que Influyen en el Rendimiento del Filtro (más allá del área)

Si bien la superficie filtrante es primordial, otros factores también inciden en el rendimiento del filtro:

Velocidad del Flujo (Velocidad del Viento en Filtros de Aire)

En cualquier situación de filtración, cuanto menor sea la velocidad del flujo a través del medio filtrante, mejor será la eficiencia de uso del filtro. Para partículas muy pequeñas, el movimiento browniano (difusión) es un mecanismo de captura significativo. Con una velocidad de flujo baja, el aire o líquido permanece en contacto con el material filtrante durante más tiempo, dando a las partículas más oportunidades de chocar y adherirse a los obstáculos, lo que aumenta la eficiencia de filtración.

Según la experiencia, para un filtro de partículas de aire de alta eficiencia (HEPA), si la velocidad del viento se reduce a la mitad, la transmitancia de polvo puede disminuir en casi un orden de magnitud; si la velocidad del viento se duplica, la transmitancia aumentará en un orden de magnitud. Además, una alta velocidad del flujo significa una mayor resistencia, lo que acorta la vida útil del filtro si esta se basa en la resistencia final.

Tipo de Medio Filtrante y Tamaño de Poro

El material del que está hecho el filtro y el tamaño de sus poros también son críticos. Diferentes materiales ofrecen distintas resistencias químicas, térmicas y mecánicas. El tamaño de poro determina el tamaño mínimo de partícula que el filtro puede retener eficazmente. Una estructura de poros más fina y uniforme contribuye a una mayor eficiencia de filtración.

Tipos de Filtros y su Superficie Filtrante: El Caso del Metal Sinterizado

Existen innumerables tipos de filtros, cada uno diseñado para aplicaciones específicas. Sin embargo, algunos destacan por su capacidad para ofrecer una gran superficie filtrante en un formato robusto y eficiente. Un ejemplo prominente son los filtros de metal sinterizado.

Filtros de Metal Sinterizado

Un filtro de metal sinterizado se fabrica a partir de partículas metálicas (como acero inoxidable, bronce, níquel o titanio) que se comprimen y luego se fusionan mediante un proceso llamado sinterización, sin llegar a fundirse por completo. Este proceso crea una estructura porosa interconectada con un alto nivel de control sobre el tamaño y la distribución de los poros. Sus características principales son:

• Eficiencia de Filtración: Ofrecen alta eficiencia gracias a su fina estructura porosa. El control preciso del tamaño de los poros permite una filtración hasta niveles submicrónicos, eliminando eficazmente contaminantes y partículas.
• Durabilidad y Resistencia: Son extremadamente robustos y duraderos. La unión firme de las partículas metálicas les confiere una excelente resistencia mecánica y resistencia a la deformación, incluso en condiciones de alta presión o temperatura, y frente a productos químicos agresivos.
• Amplio Rango de Temperatura y Presión: Mantienen su integridad estructural y eficiencia en ambientes extremos, tanto a altas como a bajas temperaturas y presiones.
• Compatibilidad Química: Son químicamente inertes y compatibles con una amplia gama de sustancias, resistentes a la corrosión, lo que los hace ideales para filtrar medios corrosivos.
• Limpieza y Reutilización: Se pueden limpiar y reutilizar múltiples veces mediante retrolavado, limpieza ultrasónica o química, prolongando su vida útil y reduciendo costos.
• Alto Caudal y Baja Caída de Presión: Su estructura de poros única permite excelentes caudales con una mínima obstrucción, optimizando el rendimiento del sistema.
• Alta Porosidad: Poseen una alta porosidad, lo que se traduce en una gran superficie de filtración dentro de un volumen relativamente pequeño, contribuyendo a su alta eficiencia y capacidad.
• Personalización: El proceso de fabricación permite personalizar el tamaño de los poros, el grosor y la forma, adaptándose a requisitos de aplicación muy específicos.

Los filtros de metal sinterizado encuentran aplicaciones críticas en industrias como la farmacéutica, petroquímica, alimentaria y de bebidas, automotriz, aeroespacial y tratamiento de agua, donde la filtración precisa y confiable es esencial para el buen funcionamiento de sistemas y procesos complejos.

Proceso de Fabricación de un Filtro de Metal Sinterizado (OEM)

La fabricación de filtros de metal sinterizado a medida (OEM) es un proceso meticuloso que requiere experiencia y equipo especializado. A continuación, se describe un esquema general:

1. Diseño y Especificaciones: Colaboración estrecha con el cliente para definir requisitos de filtración, material, dimensiones y otros parámetros.
2. Selección de Materiales: Elección de polvos metálicos (acero inoxidable, bronce, níquel, titanio) según las propiedades deseadas (compatibilidad química, resistencia térmica, mecánica).
3. Mezcla de Polvos: Si es necesario, se mezclan los polvos metálicos con aditivos (aglutinantes, lubricantes) para mejorar la fluidez y el procesamiento.
4. Compactación: El polvo mezclado se compacta bajo presión (ej. prensado isostático en frío o mecánico) para formar un “cuerpo verde” frágil.
5. Pre-Sinterización (Desaglomerado): El cuerpo verde se calienta en una atmósfera controlada para eliminar aglutinantes y componentes orgánicos, dejando una estructura porosa.
6. Sinterización: La pieza pre-sinterizada se calienta a alta temperatura (inferior al punto de fusión) para que las partículas de metal se unan por difusión, creando una estructura sólida y porosa con poros interconectados.
7. Calibración y Acabado: Tras la sinterización, el filtro se calibra mediante mecanizado, rectificado u otros procesos de precisión para alcanzar las dimensiones y tolerancias deseadas.
8. Tratamiento Superficial (Opcional): Se pueden aplicar recubrimientos, impregnaciones o chapados para mejorar propiedades como la resistencia a la corrosión o la hidrofobicidad.
9. Control de Calidad: Rigurosas inspecciones dimensionales, pruebas de presión, análisis de tamaño de poros y otras pruebas se realizan para asegurar que los filtros cumplen con los estándares.
10. Embalaje y Entrega: Los filtros terminados se empaquetan adecuadamente para protegerlos durante el transporte y almacenamiento, con la documentación necesaria.

La personalización y la colaboración con un fabricante confiable y con experiencia, como HENGKO, son fundamentales para el éxito en la producción de filtros OEM que satisfagan necesidades específicas y de alta demanda. HENGKO, con más de 18 años de experiencia, se especializa en elementos filtrantes de acero inoxidable microporosos sinterizados y productos metálicos porosos complejos, ofreciendo soluciones para demandas de alta superficie filtrante y estándares exigentes.

Consideraciones para la Selección de Filtros

Al elegir un filtro, es imperativo comprender el área de filtración efectiva. Esto permite a ingenieros y operadores seleccionar filtros con superficies adecuadas según los requisitos específicos de la aplicación. Se deben considerar factores como:

• El caudal deseado para el proceso.
• La carga de contaminantes esperada y el tamaño de partícula a remover.
• Los intervalos de mantenimiento deseados y la vida útil esperada del filtro.
• Las condiciones operativas (temperatura, presión, compatibilidad química).
• El espacio disponible para la instalación del filtro.

Optimizar el rendimiento de la filtración implica un equilibrio entre estos factores, donde la superficie filtrante efectiva juega un papel central.

Preguntas Frecuentes (FAQ) sobre la Superficie Filtrante

¿Por qué es tan importante la superficie filtrante efectiva?

La superficie filtrante efectiva es crucial porque determina directamente la capacidad de un filtro para manejar el caudal, retener contaminantes y operar de manera eficiente. Una mayor superficie significa que el filtro puede procesar más fluido en menos tiempo, retener más impurezas antes de saturarse y ofrecer una mayor pureza en el fluido final. Además, contribuye a una menor caída de presión y una mayor vida útil del filtro, lo que reduce los costos operativos y de mantenimiento.

¿Cómo afecta el tamaño de los poros a la filtración junto con la superficie?

El tamaño de los poros define la finura de la filtración, es decir, el tamaño mínimo de partícula que el filtro puede retener. Una superficie filtrante efectiva grande permite que un filtro con un tamaño de poro específico mantenga su eficiencia de retención durante más tiempo al distribuir la carga de partículas sobre un área mayor, evitando una rápida obstrucción. Ambos factores, superficie y tamaño de poro, deben considerarse en conjunto para un rendimiento óptimo.

¿Puedo calcular la superficie filtrante de cualquier tipo de filtro?

Sí, los principios básicos de cálculo de la superficie filtrante se aplican a la mayoría de los filtros, aunque la complejidad varía. Para filtros planos, es simple (largo x ancho). Para formas cilíndricas, se usa la circunferencia por la longitud. Sin embargo, para filtros plisados o con geometrías complejas, los fabricantes suelen proporcionar el dato de la superficie efectiva, ya que su cálculo manual preciso puede ser complicado debido a la intrincada estructura interna.

¿Qué sucede si el área de filtración es demasiado pequeña para mi aplicación?

Si el área de filtración es insuficiente, el filtro se saturará rápidamente, lo que resultará en una disminución drástica del caudal, un aumento significativo de la caída de presión y una reducción drástica de su vida útil. Esto conlleva reemplazos frecuentes, mayores costos de mantenimiento y un mayor consumo de energía debido a la mayor resistencia al flujo. En casos extremos, podría comprometer la calidad del filtrado o dañar el equipo.

¿Cómo influye la velocidad del flujo en la eficiencia de un filtro?

La velocidad del flujo es inversamente proporcional a la eficiencia de la filtración para partículas pequeñas. Una velocidad de flujo menor permite que el fluido permanezca más tiempo en contacto con el medio filtrante, aumentando las posibilidades de que las partículas se adhieran. Esto mejora la eficiencia de captura, especialmente para partículas submicrónicas que dependen del movimiento browniano. Una velocidad de flujo demasiado alta puede reducir la eficiencia y aumentar la resistencia, acortando la vida del filtro.

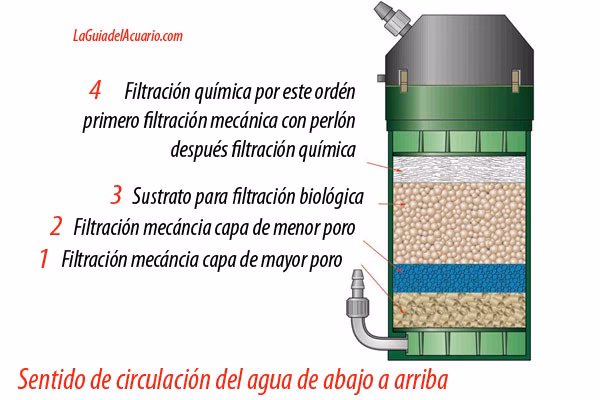

¿Es el cálculo de la superficie filtrante diferente para filtros de acuario?

Los principios de la superficie filtrante efectiva son universales. En acuarios, aunque no se suele calcular la superficie física del material filtrante, se prioriza el caudal de la bomba en relación con el volumen del acuario (ej. tres veces el volumen por hora). Esto se debe a que la filtración biológica y mecánica en acuarios depende más del volumen de paso de agua a través de los materiales filtrantes y la cantidad de superficie para bacterias (canutillos cerámicos, esponjas de poro grueso) que del cálculo exacto del área para la retención de partículas como en un entorno industrial. No obstante, una mayor cantidad de material filtrante (esponjas, perlón, canutillos) en un filtro de acuario sí se traduce en una mayor superficie efectiva para la filtración mecánica y biológica, mejorando su rendimiento y reduciendo la frecuencia de mantenimiento.

Conclusión

La superficie filtrante efectiva es un pilar fundamental en el diseño y la operación de cualquier sistema de filtración. Su correcta evaluación y optimización no solo garantizan la eficiencia del proceso y la calidad del producto final, sino que también ofrecen beneficios económicos sustanciales al prolongar la vida útil de los filtros, reducir los costos de mantenimiento y disminuir el consumo energético. Al comprender cómo se calcula y el impacto multifacético de una superficie filtrante amplia, podemos tomar decisiones más informadas al seleccionar y operar nuestros sistemas de filtración, asegurando un rendimiento superior y sostenible.

Para desafíos de filtración que demandan alta eficiencia y durabilidad, especialmente en el ámbito de los filtros de metal sinterizado, es recomendable recurrir a expertos. Empresas como HENGKO ofrecen soluciones personalizadas, aprovechando su vasta experiencia en la fabricación de productos metálicos porosos de alta dificultad, capaces de satisfacer las más altas demandas de área de filtración y estándares de rendimiento.
