Cálculo de Sectores de Disco Duro y su Estructura Lógica

En el vasto universo del almacenamiento digital, comprender la estructura interna de un disco duro es fundamental, no solo para los entusiastas de la tecnología, sino para cualquier usuario que busque optimizar el rendimiento de su equipo. Hemos explorado previamente la anatomía física de estas unidades, desglosando sus componentes y su funcionamiento mecánico. Sin embargo, la verdadera magia del acceso y la recuperación de datos reside en su intrincada organización lógica. Este artículo se adentrará en los conceptos esenciales de la estructura lógica de un disco duro, desde las diminutas subdivisiones llamadas sectores hasta las agrupaciones más complejas, y cómo estos elementos influyen directamente en la forma en que tu computadora interactúa con la información.

Conocer estos fundamentos es de suma importancia, especialmente para aquellos que aún trabajan con equipos de cómputo no recientes, donde la detección automática de discos duros por parte de las tarjetas madre no era una norma. En estos escenarios, introducir manualmente ciertos valores se volvía una necesidad, y es aquí donde la comprensión de pistas, sectores y cilindros brilla con luz propia. Aunque las tarjetas madre modernas simplifican este proceso con la detección automática, el conocimiento subyacente sigue siendo invaluable para el diagnóstico, la optimización y la resolución de problemas.

La Anatomía Lógica del Disco Duro: Más Allá de lo Físico

Un disco duro, aunque parezca una única unidad, es en realidad una pila de discos, conocidos como platos. Cada plato posee dos superficies magnéticas, denominadas caras, capaces de almacenar millones de pequeños elementos magnetizados para representar los bits de información (ceros y unos). La organización de estos bits es crucial para la eficiencia. Cada cara se divide en una serie de anillos concéntricos, similares a los surcos de un vinilo, que se llaman pistas. La pista 0, por convención, se encuentra en el borde exterior del plato.

Pero la organización no termina ahí. Las pistas, a su vez, se subdividen en segmentos más pequeños, como porciones de un pastel, que son los sectores. Estos son las unidades mínimas de información que un disco duro puede leer o escribir. Para acceder a los datos, los cabezales de lectura/escritura deben posicionarse con precisión sobre la pista y el sector deseado. Además, existe el concepto de cilindro, que agrupa todas las pistas que están alineadas verticalmente a través de todos los platos del disco. Imagina un tubo que atraviesa la misma pista en cada cara de cada plato; eso es un cilindro. Las cabezas y los cilindros se numeran desde el cero, mientras que los sectores comienzan desde el uno. De esta manera, el primer sector de un disco duro se ubica en la cabeza 0, cilindro 0 y sector 1.

El Sector: La Unidad Fundamental de Almacenamiento

Como mencionamos, el sector es la unidad más pequeña de información que un disco duro puede manejar. Históricamente, el tamaño estándar de un sector ha sido de 512 bytes. Sin embargo, la evolución tecnológica y la necesidad de aumentar la capacidad de almacenamiento llevaron al desarrollo del Advanced Format, que utiliza sectores de 4096 bytes (4 KB). Este cambio no solo mejora la eficiencia del área de la superficie de datos, sino que también incrementa la robustez de la corrección de errores (ECC), permitiendo mayores capacidades y una mayor fiabilidad.

Antiguamente, el número de sectores por pista era fijo, lo que resultaba en un desaprovechamiento significativo del espacio, especialmente en las pistas exteriores, que son físicamente más largas y podrían albergar más datos. Para optimizar este aspecto, surgió la tecnología de Grabación de Bits por Zonas (ZBR) o Zoned Bit Recording. Con ZBR, el disco se divide en múltiples zonas concéntricas. Las pistas en las zonas exteriores, al tener una mayor circunferencia, se les asigna un número mayor de sectores que a las pistas en las zonas interiores. Esto asegura que la densidad lineal de los datos se mantenga más uniforme en todo el disco, aprovechando de manera más eficiente la superficie magnética.

De Sectores a Clusters: Optimizando el Espacio y el Rendimiento

Aunque el sector es la unidad mínima de lectura y escritura a nivel físico, los sistemas de archivos de los sistemas operativos no suelen asignar espacio en el disco sector por sector. En su lugar, utilizan una abstracción llamada cluster, también conocida como unidad de asignación o bloque lógico. Un cluster es una agrupación de varios sectores contiguos. Por ejemplo, en un disco con sectores de 512 bytes, un cluster de 4 KiB contendría ocho sectores.

La razón principal para usar clusters es reducir la sobrecarga de la gestión de estructuras de datos en el disco. Si el sistema operativo tuviera que gestionar cada sector individualmente, la tabla de asignación de archivos (como la FAT o la MFT en NTFS) sería inmensamente grande y lenta de procesar. Al agrupar sectores en clusters, se reduce la cantidad de entradas que deben gestionarse, lo que mejora la eficiencia y la velocidad de lectura/escritura.

Sin embargo, el uso de clusters también tiene sus implicaciones. Un cluster es la cantidad más pequeña de espacio en disco que puede asignarse a un archivo. Esto significa que si tienes un archivo muy pequeño, por ejemplo, de 100 bytes, y tu sistema de archivos utiliza clusters de 4 KiB, ese archivo ocupará un cluster completo de 4 KiB, desperdiciando 3996 bytes. Este espacio desperdiciado se conoce como espacio de holgura (slack space). Cuanto mayor sea el tamaño del cluster en relación con el tamaño promedio de tus archivos, mayor será el espacio de holgura desperdiciado.

Por otro lado, un tamaño de cluster más grande puede reducir la fragmentación y la sobrecarga de administración, lo que potencialmente mejora la velocidad general de lectura y escritura. Los tamaños típicos de clusters varían desde 1 sector (512 B) hasta 128 sectores (64 KiB), dependiendo del sistema de archivos (FAT, FAT32, NTFS, etc.) y la configuración del volumen. Es importante destacar que un cluster no necesita ser físicamente contiguo en el disco; puede abarcar varias pistas, aunque lógicamente se considera una unidad contigua.

Un concepto relacionado es el de "cluster perdido" (lost cluster), que ocurre cuando un archivo se elimina de la lista del directorio, pero la Tabla de Asignación de Archivos (FAT) aún muestra los clusters como asignados a dicho archivo, haciendo que el espacio quede inaccesible y desperdiciado hasta que se ejecute una herramienta de verificación de disco.

Direccionamiento del Disco Duro: CHS vs. LBA

Para que el sistema operativo pueda encontrar y acceder a los datos almacenados en el disco duro, se necesita un método de direccionamiento. Históricamente, se han utilizado dos sistemas principales:

CHS (Cilindro-Head-Sector)

El sistema CHS, o Cilindro-Cabeza-Sector, fue el método tradicional de direccionamiento. Como su nombre indica, un dato se localizaba especificando su número de cilindro, número de cabeza (cara) y número de sector. Este método reflejaba directamente la geometría física del disco duro. Aunque intuitivo, el CHS tenía limitaciones en cuanto al tamaño máximo de disco que podía direccionar, debido a los límites impuestos por la BIOS y los sistemas operativos de la época en el número de cilindros, cabezas y sectores.

LBA (Logical Block Addressing)

El LBA, o Direccionamiento Lógico de Bloques, es el sistema que se utiliza universalmente en la actualidad. Con LBA, la complejidad de la geometría física del disco (cilindros, cabezas, sectores) se abstrae. En su lugar, todo el disco se ve como una secuencia lineal de bloques (sectores) numerados desde el cero hasta el número total de sectores menos uno. Cada sector recibe un número único y secuencial. El controlador del disco duro se encarga de traducir este número LBA a la ubicación física real (CHS) en el disco. Esto simplificó enormemente la forma en que los sistemas operativos interactúan con los discos, permitiendo soportar discos de capacidades mucho mayores sin preocuparse por sus características geométricas internas.

Tabla Comparativa: CHS vs. LBA

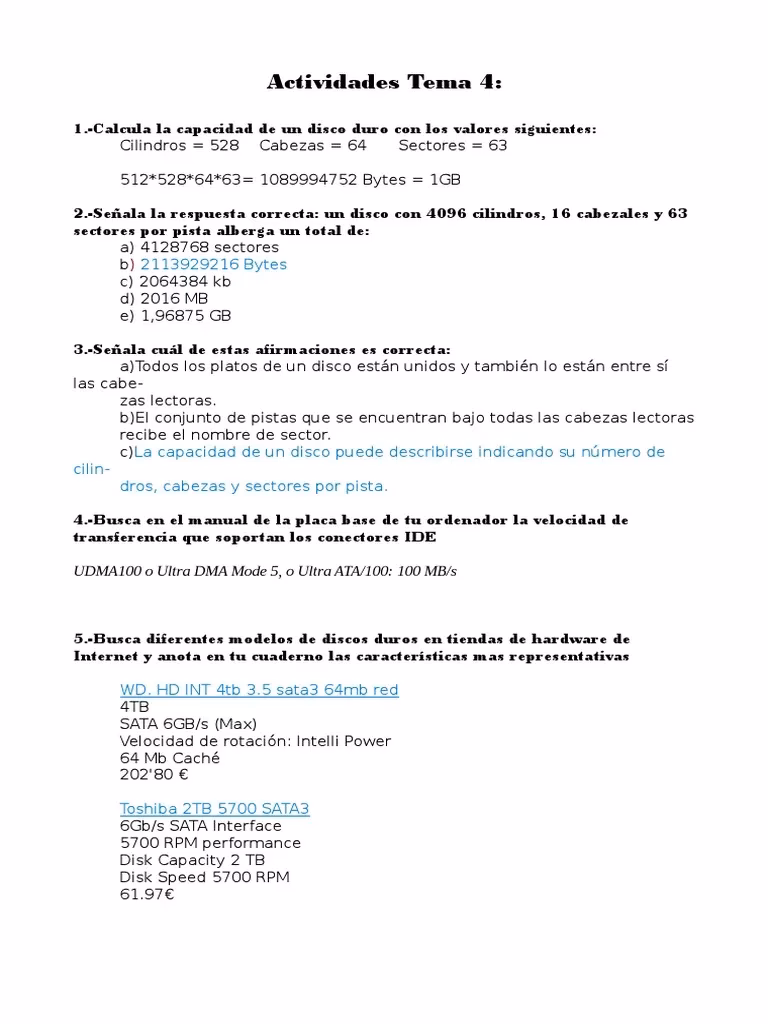

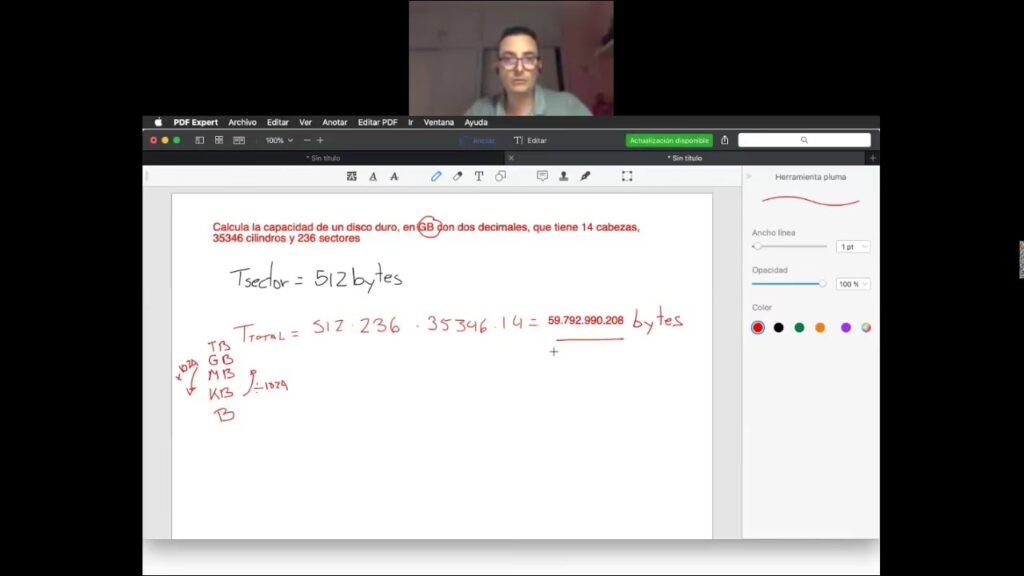

Cómo Calcular el Número Total de Sectores en un Disco Duro

Para determinar el número total de sectores en un disco duro, si tuviéramos la información geométrica tradicional (que ya no es tan relevante con LBA, pero es útil para entender el concepto), se aplicaría la siguiente fórmula:

Número total de sectores = Número de caras × Número de pistas por cara × Número de sectores por pista

Es importante recordar que, debido a la tecnología Grabación de Bits por Zonas (ZBR), el "Número de sectores por pista" no es un valor constante para todas las pistas. Las pistas exteriores tienen más sectores que las interiores. La fórmula clásica asume un promedio o se refiere al valor de las pistas exteriores, por lo que este cálculo es más conceptual que una medida exacta para discos modernos con ZBR.

Por ejemplo, si un disco hipotético tuviera:

• 2 caras
• 16383 pistas por cara
• 63 sectores por pista (un valor común en sistemas antiguos)

El número total de sectores sería: 2 * 16383 * 63 = 2,064,258 sectores.

En la práctica moderna, con LBA, los sistemas operativos y las herramientas de diagnóstico simplemente reportan un número total de sectores que el disco pone a disposición, sin detallar la geometría interna compleja.

La Velocidad del Disco Duro y su Impacto en el Acceso a Datos

La eficiencia con la que un disco duro accede a los datos no solo depende de su organización lógica, sino también de varias características relacionadas con su velocidad:

• Tiempo medio de acceso: Es el tiempo promedio que tarda el cabezal de lectura/escritura en posicionarse sobre la pista y el sector deseado; es la suma del Tiempo medio de búsqueda y la Latencia media.
• Tiempo medio de búsqueda: El tiempo promedio que tarda la aguja en situarse en la pista deseada; es la mitad del tiempo empleado por la aguja en ir desde la pista más periférica hasta la más central del disco.
• Latencia media: El tiempo promedio que tarda la aguja en situarse en el sector deseado; es la mitad del tiempo empleado en una rotación completa del disco.
• Velocidad de rotación: Revoluciones por minuto de los platos. A mayor velocidad de rotación, menor latencia media.
• Tasa de transferencia: Velocidad a la que puede transferir la información a la computadora una vez la aguja esta situada en la pista y sector correctos. Puede ser velocidad sostenida o de pico.

Es importante destacar que, debido a la implementación de ZBR, la tasa de transferencia sostenida puede ser notablemente más rápida en las pistas exteriores del disco (correspondientes a direcciones LBA más bajas) que en las pistas interiores, ya que más bits pasan bajo el cabezal por cada rotación.

Advanced Format: La Evolución del Sector para Mayor Capacidad

El estándar de 512 bytes por sector, que había prevalecido durante décadas, se convirtió en un cuello de botella para el crecimiento exponencial de la capacidad de los discos duros. En 1998, se identificó la necesidad de un nuevo formato, y en 2005, un consorcio de la industria estandarizó el Advanced Format. Este formato revolucionario cambió el tamaño del sector físico a 4096 bytes (4 KiB), lo que permitió una serie de mejoras significativas:

• Mayor eficiencia: Al agrupar ocho sectores de 512 bytes en uno solo de 4 KiB, se reduce la cantidad de información redundante (como los campos ECC y los huecos intersectoriales) por cada bloque de datos. Esto aumenta la eficiencia del área de la superficie de datos entre un cinco y un trece por ciento.
• Mejor corrección de errores (ECC): Los sectores más grandes permiten implementar algoritmos de corrección de errores más robustos y eficientes. Una mayor capacidad de ECC significa que el disco puede detectar y corregir más errores de datos, lo que se traduce en una mayor fiabilidad y durabilidad de la información almacenada.
• Preparación para el futuro: El Advanced Format sentó las bases para el desarrollo de discos duros de capacidades aún mayores, superando las limitaciones impuestas por el antiguo formato de 512 bytes. Para el año 2011, todos los nuevos productos de los principales fabricantes de discos duros ya incorporaban esta tecnología.

Preguntas Frecuentes sobre Sectores y Discos Duros

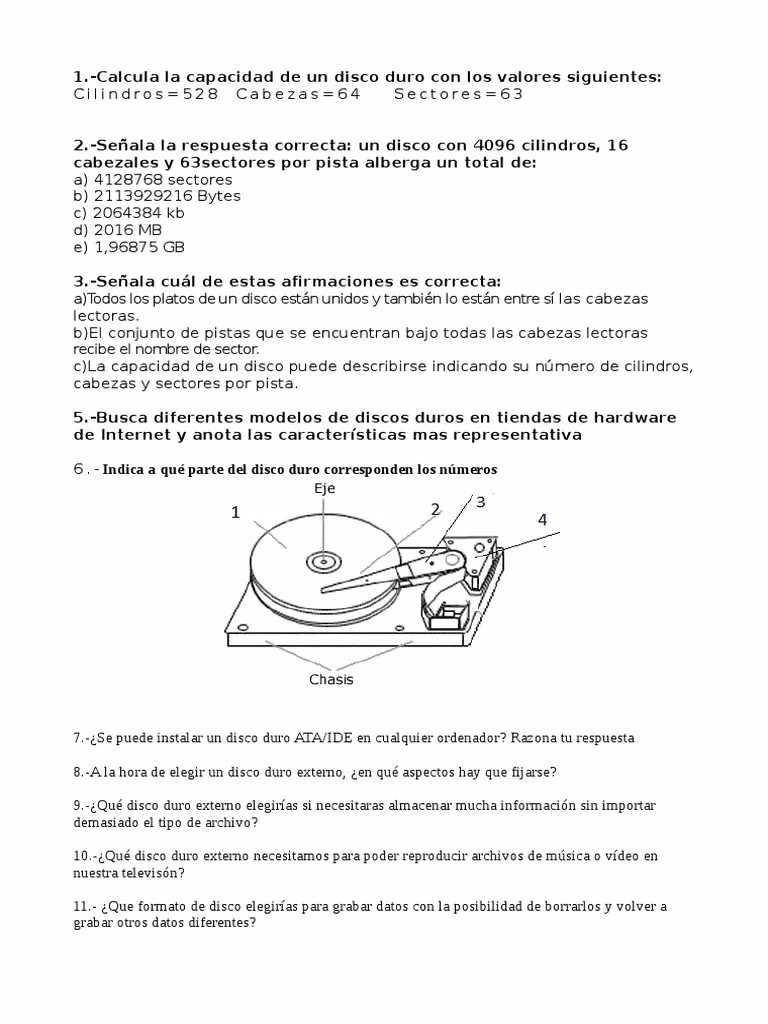

¿Cuántos sectores tiene un disco duro de 320 GB?

Para calcular el número de sectores en un disco duro de 320 GB, necesitamos conocer el tamaño de cada sector. El estándar más común para discos más antiguos y aún relevante para muchas operaciones es de 512 bytes por sector. Sin embargo, los discos modernos utilizan el Advanced Format con sectores de 4096 bytes (4 KB).

• Si el tamaño del sector es de 512 bytes:
  320 GB = 320.000.000.000 bytes (usando la convención decimal de gigabytes para capacidad de almacenamiento)
  Número de sectores = 320.000.000.000 bytes / 512 bytes/sector = 625.000.000 sectores
• Si el tamaño del sector es de 4096 bytes (Advanced Format):
  320 GB = 320.000.000.000 bytes
  Número de sectores = 320.000.000.000 bytes / 4096 bytes/sector = 78.125.000 sectores

Es importante verificar el tamaño de sector de tu disco específico, aunque el valor de 512 bytes sigue siendo una referencia común a nivel lógico para compatibilidad.

¿Cuál es la diferencia entre un sector y un cluster?

Un sector es la unidad física más pequeña de almacenamiento en un disco duro, donde se guardan los datos directamente. Su tamaño suele ser de 512 bytes o 4096 bytes. Un cluster (o unidad de asignación) es una agrupación lógica de uno o más sectores contiguos que el sistema de archivos utiliza como la unidad mínima para asignar espacio a los archivos. Mientras que el sector es una característica del hardware, el cluster es una característica del sistema de archivos. Los clusters se utilizan para simplificar la gestión del espacio en disco y reducir la sobrecarga.

¿Qué es la grabación de bits por zonas (ZBR)?

La Grabación de Bits por Zonas (ZBR) es una técnica utilizada en los discos duros para optimizar el uso de su superficie magnética. Consiste en dividir el disco en varias zonas concéntricas. Las pistas en las zonas exteriores, que son más largas, tienen un mayor número de sectores asignados que las pistas en las zonas interiores. Esto permite que la densidad de bits sea más uniforme en todo el disco, aumentando la eficiencia del almacenamiento y la tasa de transferencia en las pistas exteriores.

¿Por qué es importante conocer la estructura lógica de un disco duro?

Conocer la estructura lógica es crucial por varias razones: permite comprender cómo se organizan y acceden los datos, facilita la configuración manual de discos duros en sistemas antiguos, ayuda en el diagnóstico de problemas de almacenamiento (como sectores defectuosos o clusters perdidos), y es fundamental para entender el rendimiento del disco (por ejemplo, por qué el rendimiento puede variar entre pistas interiores y exteriores).

¿Qué es el "slack space" en un disco duro?

El "slack space" o espacio de holgura se refiere al espacio desperdiciado dentro del último cluster asignado a un archivo. Dado que un archivo siempre ocupa uno o más clusters completos, si el tamaño del archivo no es un múltiplo exacto del tamaño del cluster, el espacio restante dentro del último cluster asignado no se utiliza y no puede ser usado por otros archivos. Este espacio se considera "holgura" o desperdicio.

Esperamos que este recorrido por la estructura lógica de los discos duros, desde los conceptos básicos hasta las tecnologías más avanzadas, te haya proporcionado una comprensión profunda de cómo tu información se almacena y se recupera. Entender estos mecanismos no solo satisface la curiosidad técnica, sino que te empodera para tomar decisiones más informadas sobre el mantenimiento y la configuración de tus sistemas de almacenamiento. La complejidad oculta bajo la simple apariencia de un disco duro es, sin duda, un testimonio de la ingeniería detrás de la computación moderna.
