Calculando el Voltaje en un Divisor de Tensión

En el vasto universo de la electrónica, la capacidad de manipular y controlar el voltaje es tan crucial como la energía misma. Ya sea que estés diseñando un sensor, polarizando un transistor o simplemente adaptando un nivel de señal, te encontrarás con la necesidad de obtener un voltaje específico a partir de una fuente de alimentación. Aquí es donde entra en juego una de las configuraciones de circuito más fundamentales y versátiles: el divisor de tensión. Comprender cómo funciona y cómo calcular su salida no solo es una habilidad esencial, sino que abre la puerta a una infinidad de posibilidades en el diseño de circuitos.

Este artículo explorará en profundidad el concepto del divisor de tensión, desglosando su funcionamiento, la fórmula detrás de él y cómo se aplica en la práctica. Te proporcionaremos las herramientas necesarias para calcular la tensión de salida entre dos resistencias de un divisor, asegurando que puedas aplicar este conocimiento con confianza en tus propios proyectos.

¿Qué es un Divisor de Tensión?

Un divisor de tensión es un circuito lineal pasivo que, como su nombre indica, divide una tensión de entrada (V_in) en una fracción más pequeña de esa tensión, produciendo así una tensión de salida (V_out). La configuración más común y sencilla de un divisor de tensión consiste en dos resistencias conectadas en serie a una fuente de tensión. La tensión de salida se toma a través de una de estas resistencias.

La magia de un divisor de tensión reside en su simplicidad y su capacidad para crear voltajes de referencia, ajustar niveles de señal o polarizar componentes activos como transistores y amplificadores. Su funcionamiento se basa directamente en la Ley de Ohm y en las leyes de Kirchhoff para circuitos en serie. La corriente que fluye a través de ambas resistencias es la misma, pero la caída de tensión a través de cada una de ellas será proporcional a su valor de resistencia. Esto permite 'tomar' una porción del voltaje total a través de la resistencia deseada.

Componentes Clave de un Divisor de Tensión

• Fuente de Tensión (V_in): Es el voltaje total que entra al divisor.
• Resistencia Superior (R1): La primera resistencia en serie, conectada al lado positivo de la fuente de tensión.
• Resistencia Inferior (R2): La segunda resistencia en serie, conectada a tierra (o al lado negativo de la fuente de tensión).
• Tensión de Salida (V_out): El voltaje que se mide a través de la resistencia inferior (R2), o en el punto de unión entre R1 y R2.

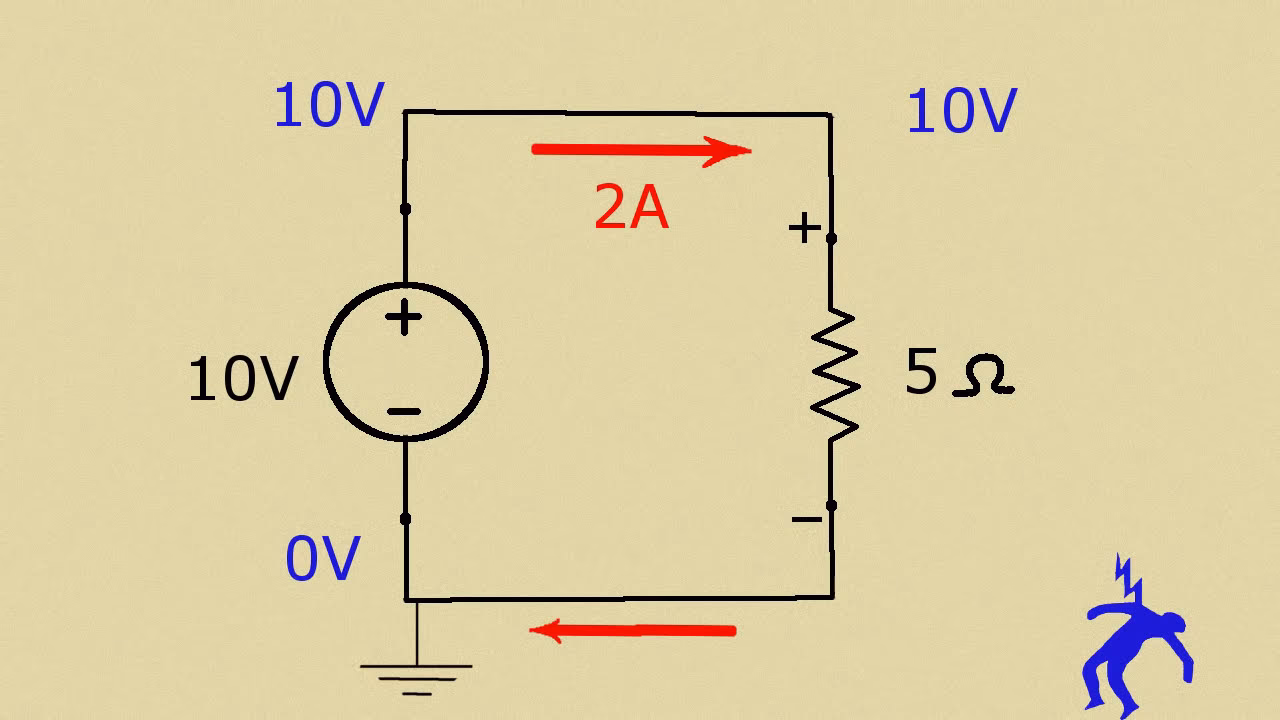

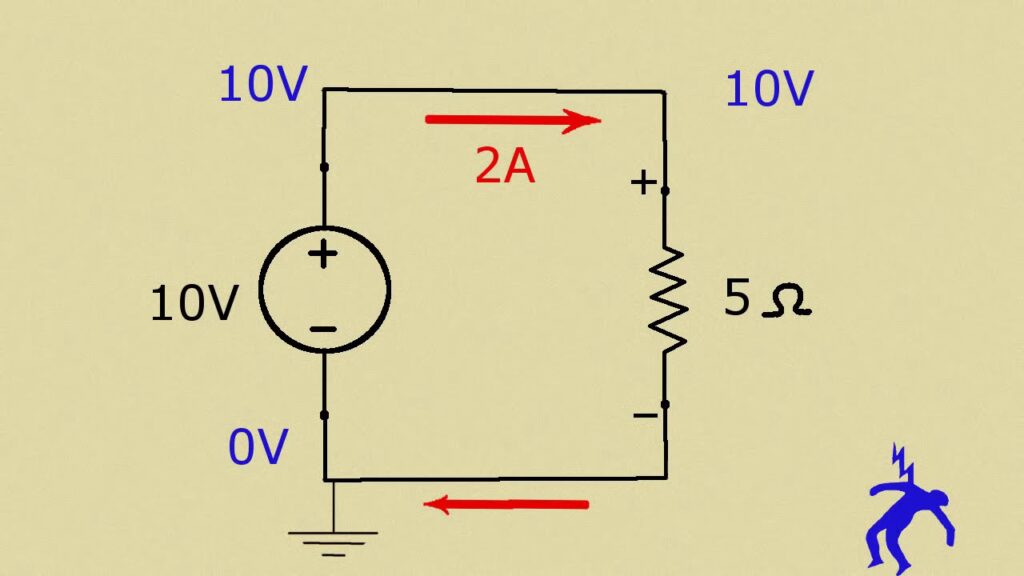

La Ley de Ohm: El Fundamento del Divisor de Tensión

Para comprender realmente cómo calcular el voltaje en un divisor, primero debemos recordar la Ley de Ohm. Esta ley fundamental de la electricidad establece una relación directa entre la tensión (V), la corriente (I) y la resistencia (R) en un circuito eléctrico. Se expresa matemáticamente como:

V = I * R

Donde:

• V es la diferencia de voltaje (en voltios).
• I es la corriente (en amperios).
• R es la resistencia (en ohmios).

En el contexto de un divisor de tensión, la corriente que fluye a través de las dos resistencias en serie (R1 y R2) es la misma. Esto se debe a que están conectadas en serie, formando un único camino para la corriente. Podemos calcular esta corriente total (I_total) dividiendo el voltaje de entrada total (V_in) por la resistencia total del circuito (R_total = R1 + R2):

I_total = V_in / (R1 + R2)

Una vez que conocemos la corriente total que fluye a través del circuito divisor, podemos usar la Ley de Ohm nuevamente para calcular la caída de tensión a través de cualquiera de las resistencias. Por ejemplo, la caída de tensión a través de R2 (que es nuestra V_out) sería:

V_out = I_total * R2

Sustituyendo la expresión de I_total en la ecuación de V_out, obtenemos la fórmula general del divisor de tensión:

V_out = (V_in / (R1 + R2)) * R2

O, de forma más común y simplificada:

V_out = V_in * (R2 / (R1 + R2))

Esta fórmula es la piedra angular para calcular la tensión de salida de cualquier divisor de resistencia pasivo simple.

Cómo Calcular el Voltaje de Salida en un Divisor de Resistencia

Ahora que entendemos la teoría, veamos cómo aplicar la fórmula del divisor de tensión en la práctica. El proceso es sencillo y requiere solo tres valores: el voltaje de entrada (V_in), el valor de la resistencia superior (R1) y el valor de la resistencia inferior (R2).

Pasos para el Cálculo:

1. Identifica el Voltaje de Entrada (V_in): Este es el voltaje que estás aplicando a todo el circuito divisor.
2. Identifica los Valores de las Resistencias (R1 y R2): Asegúrate de que estén en la misma unidad (ohmios, kilohmios, etc.). Si usas kilohmios, el resultado será el mismo, siempre y cuando ambas resistencias estén en la misma unidad.
3. Aplica la Fórmula: Utiliza la ecuación V_out = V_in * (R2 / (R1 + R2)) para determinar la tensión de salida.

Ejemplo Práctico:

Imaginemos que tenemos un circuito divisor de tensión con los siguientes valores:

• V_in = 12V
• R1 = 10 kΩ (10,000 ohmios)
• R2 = 5 kΩ (5,000 ohmios)

Calculemos V_out:

1. Suma las resistencias: R1 + R2 = 10 kΩ + 5 kΩ = 15 kΩ

2. Calcula la fracción de la resistencia inferior: R2 / (R1 + R2) = 5 kΩ / 15 kΩ = 1/3 ≈ 0.333

3. Multiplica la fracción por el voltaje de entrada: V_out = 12V * (1/3) = 4V

Por lo tanto, la tensión de salida (V_out) entre las dos resistencias en este ejemplo sería de 4 voltios.

Consideraciones Importantes al Diseñar Divisores de Tensión

Aunque los divisores de tensión son increíblemente útiles, es crucial considerar ciertos factores para un diseño efectivo y seguro:

• Corriente de Carga: La fórmula del divisor de tensión asume que no hay una carga conectada a la salida (o que la carga tiene una impedancia infinita). En la realidad, cuando conectas un dispositivo a V_out, este extrae una corriente. Esta corriente de carga se añade a la corriente que ya fluye a través de R1 y R2, modificando la resistencia equivalente de R2 (o R2 en paralelo con la resistencia de carga) y, por lo tanto, alterando la V_out calculada. Para minimizar este efecto, la impedancia de entrada del circuito conectado a V_out debe ser significativamente mayor (al menos 10 veces) que el valor de R2.
• Disipación de Potencia: Las resistencias en el divisor disipan potencia en forma de calor (P = V*I o P = I²*R). Es importante seleccionar resistencias con una potencia nominal adecuada para evitar que se sobrecalienten y se dañen. Si la corriente es alta, las resistencias podrían necesitar ser de mayor vataje.
• Eficiencia: Los divisores de tensión son inherentemente ineficientes para suministrar potencia a una carga, ya que una parte de la potencia siempre se disipa en R1 (y R2). No son adecuados para alimentar cargas que requieren una corriente significativa. Para eso, se utilizan reguladores de tensión.
• Estabilidad: La tensión de salida puede variar con la temperatura si las resistencias no tienen coeficientes de temperatura estables.

Tabla Comparativa: Divisor de Tensión vs. Regulador de Tensión

Es común confundir un divisor de tensión con un regulador de tensión, pero cumplen funciones muy diferentes y se utilizan en contextos distintos.

Preguntas Frecuentes (FAQ) sobre Divisores de Tensión

¿Para qué se usa un divisor de tensión principalmente?

Un divisor de tensión se utiliza principalmente para obtener un voltaje de referencia más bajo a partir de una fuente de voltaje más alta, para ajustar niveles de señal (por ejemplo, para que una señal de 5V pueda ser leída por un microcontrolador que solo acepta 3.3V), o para polarizar transistores y otros componentes activos.

¿Un divisor de tensión puede suministrar energía a una carga?

Sí, puede suministrar energía, pero no es eficiente para ello. La tensión de salida de un divisor de tensión es muy sensible a la corriente que extrae la carga. Si la carga requiere una corriente significativa, el voltaje de salida caerá drásticamente. Para suministrar energía de manera estable, se debe usar un regulador de tensión.

¿Cuál es la diferencia entre un divisor de tensión y un regulador de tensión?

La principal diferencia es que un divisor de tensión simplemente divide el voltaje de entrada en una proporción fija determinada por las resistencias, y su salida varía con la carga. Un regulador de tensión, en cambio, mantiene un voltaje de salida constante y estable, independientemente de las variaciones en la corriente de carga o en la tensión de entrada (dentro de un rango). Los reguladores son mucho más adecuados para alimentar circuitos electrónicos.

¿Qué pasa si las resistencias son muy pequeñas o muy grandes?

Si las resistencias son muy pequeñas (por ejemplo, en el rango de ohmios), la corriente total que fluirá a través del divisor será muy alta, lo que podría sobrecargar la fuente de tensión y hacer que las resistencias disipen una gran cantidad de calor. Esto las dañaría. Por otro lado, si las resistencias son muy grandes (por ejemplo, en el rango de megaohmios), la corriente total será muy baja. Si bien esto reduce la disipación de potencia, hace que el divisor sea extremadamente sensible a cualquier carga externa, incluso pequeñas corrientes de fuga, lo que puede hacer que la V_out sea inestable.

¿Se puede usar un potenciómetro como divisor de tensión?

¡Absolutamente! Un potenciómetro es esencialmente una resistencia variable con tres terminales. Si conectas los terminales extremos a la fuente de tensión (V_in y tierra) y tomas la salida del terminal central (el cursor), el potenciómetro actúa como un divisor de tensión ajustable. Esto es muy útil para circuitos donde necesitas ajustar el voltaje de forma manual, como en controladores de volumen o controles de brillo.

Conclusión

El divisor de tensión es una herramienta conceptual y práctica indispensable en la electrónica. Su simplicidad y la aplicación directa de la Ley de Ohm lo convierten en uno de los primeros circuitos que todo estudiante y aficionado debe dominar. Aunque no es ideal para alimentar cargas que demandan corriente, su capacidad para generar voltajes de referencia precisos y ajustar niveles de señal es invaluable.

Al comprender cómo calcular el voltaje entre dos resistencias en esta configuración y al considerar los factores clave como la carga y la disipación de potencia, estarás bien equipado para integrar divisores de tensión de manera efectiva y segura en tus propios diseños electrónicos. ¡La habilidad de manipular el voltaje con precisión es un paso fundamental hacia la creación de circuitos más complejos y funcionales!
