¿Cómo Medir Ángulos con Brújula en Topografía?

Desde los exploradores más audaces hasta los topógrafos modernos, la brújula ha sido una herramienta indispensable para la orientación y la medición de direcciones. Este ingenioso aparato, aparentemente simple, esconde la clave para desentrañar la complejidad del terreno y establecer rumbos precisos. En el ámbito de la topografía, la brújula no solo nos indica el norte, sino que se convierte en un instrumento fundamental para la medición de ángulos, permitiéndonos trazar mapas, delimitar propiedades y planificar proyectos de infraestructura con una precisión sorprendente.

Imagina la situación de un excursionista que, confiado en su memoria, se adentra en un bosque denso sin mapa. La vegetación se vuelve indistinguible, el sendero se desvanece y la desorientación se apodera. En un momento así, una brújula en el bolsillo puede ser el faro que ilumine el camino de regreso. Un rumbo preciso hacia un punto de referencia conocido puede transformar la desesperación en certeza, guiando al extraviado de vuelta a la seguridad. De manera similar, en topografía, la brújula nos permite establecer la dirección de las líneas de levantamiento, sirviendo como la columna vertebral para la medición de distancias y la creación de representaciones fieles del terreno.

¿Qué es la Topografía con Brújula y Por Qué es Crucial?

La topografía con brújula es una rama especializada dentro de la disciplina más amplia del levantamiento de tierras. Este método implica determinar las direcciones de las líneas de levantamiento utilizando una brújula, mientras se miden sus longitudes mediante técnicas de superficie directa, como el encadenamiento o la medición con cinta. Es particularmente útil para cubrir áreas más grandes o terrenos con topografía variada, donde otros métodos podrían ser prohibitivamente lentos o costosos.

Mientras que para proyectos de pequeña escala que exigen alta precisión, el levantamiento con cadena a menudo es el enfoque preferido, la topografía con brújula se destaca cuando se trata de paisajes extensos o áreas con cambios significativos de elevación. La capacidad de la brújula para establecer rápidamente rumbos direccionales la convierte en una herramienta eficiente para levantar grandes extensiones de tierra. Esta eficiencia se traduce en ahorro de tiempo y recursos, haciendo que la brújula sea una opción atractiva para muchos proyectos.

La Importancia de los Ángulos en Topografía

En topografía, los ángulos son la base de todas las mediciones de dirección. Sin la capacidad de medir y registrar ángulos con precisión, sería imposible crear mapas coherentes o replicar diseños en el terreno. La brújula, al alinearse con el campo magnético terrestre, nos proporciona un punto de referencia fundamental: el norte magnético. A partir de este, podemos medir ángulos horizontales (conocidos como rumbos o azimuts) que definen la orientación de cualquier línea en el terreno.

Por ejemplo, si un topógrafo necesita trazar una línea recta entre dos puntos distantes, la brújula le permite establecer el rumbo inicial de esa línea. Con este dato, y combinándolo con mediciones de distancia, puede determinar la posición relativa de innumerables puntos, construyendo así una red de control que servirá de base para el levantamiento detallado. La precisión en la medición de estos ángulos es, por lo tanto, directamente proporcional a la precisión del levantamiento completo.

¿Cómo se Miden los Grados y Ángulos con una Brújula?

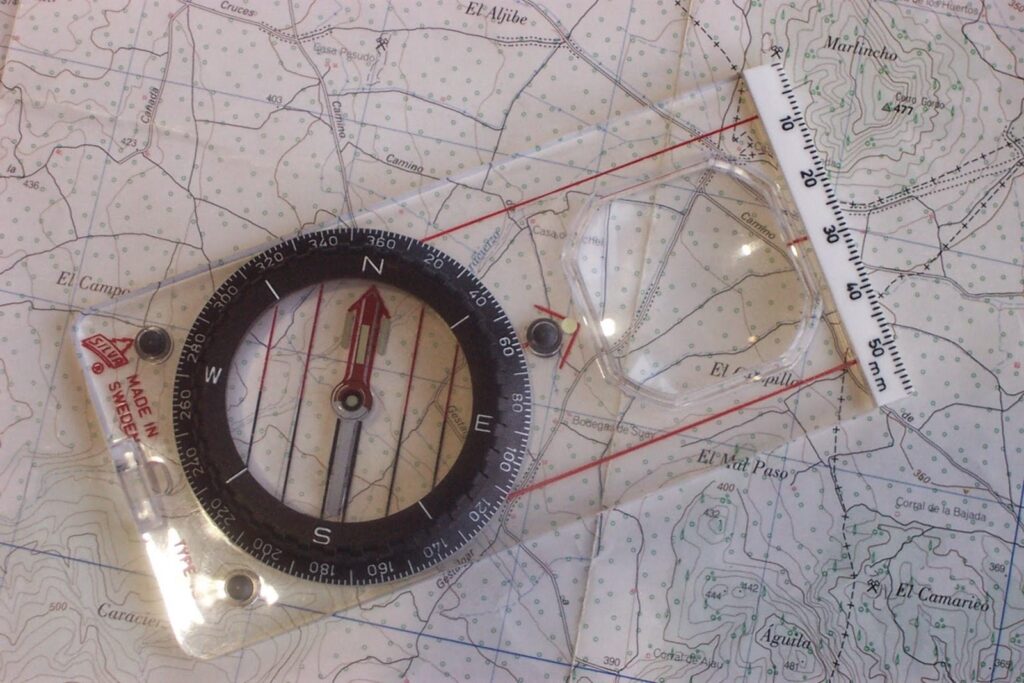

Medir grados con una brújula es un proceso relativamente sencillo, pero requiere atención al detalle y comprensión de sus principios. La mayoría de las brújulas topográficas o de orientación tienen un dial graduado que va de 0 a 360 grados, permitiendo la lectura de ángulos completos (azimuts) o, en algunos casos, rumbos cuadrantales (Norte o Sur como referencia, y luego Este u Oeste). La aguja magnética, que siempre apunta al norte magnético (una de las claves de su funcionamiento), es el elemento central.

Pasos para Medir un Rumbo (Azimut) con Brújula:

1. Sostén la Brújula Correctamente: Mantén la brújula nivelada y alejada de cualquier objeto metálico o magnético que pueda interferir.
2. Orienta tu Cuerpo: Gira tu cuerpo hasta que el objetivo (el punto al que quieres medir el rumbo) esté directamente frente a ti, alineado con la línea de fe o mira de la brújula.
3. Alinea la Aguja: Gira el cuerpo de la brújula (no la aguja) hasta que la aguja magnética (la parte que apunta al norte) quede dentro de la flecha o "caja" de orientación del dial. Esto asegura que el dial esté correctamente orientado al norte.
4. Lee el Azimut: Una vez que la aguja está alineada y la brújula apunta al objetivo, lee el número en el dial graduado que coincide con la línea de fe. Este número es el azimut (ángulo) en grados desde el norte magnético hasta tu objetivo.

Es crucial recordar que las brújulas miden el norte magnético, no el norte verdadero geográfico. La diferencia entre ambos se conoce como declinación magnética, y varía según la ubicación geográfica y el tiempo. Para levantamientos precisos, esta declinación debe ser corregida, lo que a menudo implica ajustar la lectura de la brújula o aplicar un factor de corrección en los cálculos posteriores.

Factores que Afectan la Precisión de la Brújula

Aunque la brújula es una herramienta poderosa, su precisión puede verse comprometida por diversas influencias. Dado que la aguja de la brújula se alinea por sí misma con el campo magnético de la Tierra, dicha alineación puede ser influenciada por objetos metálicos o magnéticos, o por aparatos electrónicos que haya alrededor. Por lo general, el motivo suele ser artificial, pero también existen causas naturales.

Fuentes Comunes de Interferencia Magnética:

• Objetos Personales: Un cuchillo, la hebilla del cinturón, la montura de las gafas, la cámara de fotos o el fotómetro, los prismáticos, una cremallera metálica o incluso un simple clip pueden desviar la aguja si están suficientemente cerca de la brújula.
• Infraestructuras: Alambradas, tendidos eléctricos, vehículos, o estructuras metálicas como puentes o edificios cercanos pueden generar campos magnéticos que distorsionan las lecturas.
• Otras Brújulas: Una de las causas más corrientes de desviación de la aguja es otra brújula situada demasiado cerca, esto es, a menos de algunas pulgadas de distancia. Dos excursionistas o topógrafos comparando lecturas o trazando orientaciones en el mismo mapa pueden tener sus agujas influenciadas mutuamente, de forma que ninguna proporcione una lectura exacta.
• Perturbaciones Naturales: Rara vez la brújula se estropea por algo que no puedas ver, como una perturbación magnética local causada por yacimientos de mineral metálico en el subsuelo. Estas anomalías pueden ser difíciles de predecir y detectar sin equipo especializado, pero son una consideración importante en la planificación de levantamientos.
• Condiciones Atmosféricas: Aunque menos comunes, las fuertes tormentas solares pueden afectar el campo magnético terrestre y, por ende, la precisión de las brújulas.

Antes de optar por un levantamiento con brújula, es crucial evaluar el área en busca de posibles perturbaciones magnéticas. Estas perturbaciones pueden afectar significativamente la precisión de las lecturas de la brújula, comprometiendo potencialmente todo el levantamiento. Factores como los depósitos metálicos cercanos, las líneas eléctricas o otras fuentes de interferencia electromagnética deben tenerse en cuenta para garantizar la fiabilidad de los datos.

Aplicaciones Prácticas: Trazado de Líneas Paralelas

Más allá de la simple medición de rumbos, la brújula y los principios de la topografía se aplican en tareas más complejas, como el trazado de líneas paralelas. Aunque para una precisión milimétrica se recurre a equipos más avanzados como las estaciones totales, la lógica subyacente de la orientación y la medición angular es la misma. Consideremos un procedimiento para trazar una recta paralela, que ilustra la necesidad de precisión direccional y de distancia en el terreno:

1. Establecimiento de la Línea Base (XY): Se define una línea inicial XY, que servirá de referencia.
2. Trazado de la Perpendicular: Desde un punto C en la línea XY, se traza una perpendicular. Esto implica un ángulo de 90 grados, que puede ser establecido con herramientas ópticas o, en un contexto menos preciso, con métodos geométricos básicos.
3. Definición de la Nueva Línea (WZ): Se busca trazar una línea WZ paralela a XY a cierta distancia. Para ello, se marcan puntos como F y G para definir el inicio y fin de WZ.
4. Medición de Distancias y Puntos Intermedios: A partir del punto B de la recta XY, se miden distancias intermedias como BE, EC y CD. Luego, regresando a la línea WZ y a partir del punto G, se miden distancias intermedias GH, HI e IJ que sean iguales a BE, EC y CD, respectivamente. Estos puntos H, I y J se marcan con estacas.
5. Verificación de la Perpendicularidad: Mientras se realiza este trabajo, se verifica que el punto I se encuentre exactamente sobre la perpendicular intermedia trazada a partir del punto C. Si existe una pequeña diferencia, se ajustan las posiciones de la perpendicular y el punto I. Si la diferencia es grande, se controla todo el trabajo anterior para detectar los errores.
6. Verificación Final: Como una verificación final, se comprueba que el último segmento JF coincida con el punto F.

Este procedimiento, aunque detallado, subraya la importancia de la precisión en la medición de distancias y la necesidad de mantener la direccionalidad (implícitamente angular) para asegurar que las líneas sean verdaderamente paralelas y que el trabajo se cierre sin errores significativos. La brújula, en las etapas iniciales de reconocimiento o en levantamientos de menor precisión, puede ayudar a establecer las direcciones generales o los ángulos de las líneas base antes de proceder con mediciones más detalladas.

Ventajas y Limitaciones de la Topografía con Brújula

Ventajas:

• Eficiencia en Grandes Áreas: Ideal para levantamientos en terrenos extensos o con topografía irregular, donde el levantamiento con cadena sería muy laborioso.
• Rapidez: Permite establecer rápidamente rumbos direccionales, acelerando el proceso de levantamiento inicial.
• Portabilidad: Las brújulas son dispositivos compactos y ligeros, fáciles de transportar en campo.
• Costo-Efectividad: Generalmente, el equipo necesario para la topografía con brújula es menos costoso que los instrumentos más avanzados como las estaciones totales.

Limitaciones:

• Sensibilidad a Interferencias Magnéticas: La mayor desventaja es su susceptibilidad a las perturbaciones magnéticas, lo que puede comprometer seriamente la precisión de las lecturas.
• Menor Precisión Absoluta: No ofrece la misma precisión que los teodolitos, estaciones totales o sistemas GNSS para levantamientos de alta exigencia.
• Dependencia del Norte Magnético: Las lecturas deben corregirse por la declinación magnética para obtener rumbos verdaderos.
• Condiciones de Visibilidad: Requiere una línea de visión clara entre puntos para tomar lecturas precisas.

La elección entre la topografía con brújula y otros métodos depende en última instancia de los requisitos específicos del proyecto, incluyendo el tamaño del área a levantar, el nivel de precisión deseado, las características del terreno y las restricciones de tiempo y recursos. La brújula, con su simplicidad y eficacia, sigue siendo una herramienta valiosa en el arsenal del topógrafo, especialmente cuando se necesita una orientación rápida y fiable.

Preguntas Frecuentes sobre Ángulos y Brújulas en Topografía

¿Qué es un azimut y cómo se diferencia de un rumbo?

Un azimut es un ángulo horizontal medido en el sentido de las agujas del reloj desde el norte (verdadero o magnético) hasta una línea específica. Varía de 0° a 360°. Un rumbo, por otro lado, es un ángulo medido desde el norte o el sur hacia el este o el oeste, y solo va de 0° a 90°. Por ejemplo, un rumbo podría ser N 45° E (45 grados al este del norte) o S 30° W (30 grados al oeste del sur). Los azimuts son más comunes en topografía profesional por su unicidad.

¿Cómo se corrige la declinación magnética en las lecturas de la brújula?

La declinación magnética es la diferencia angular entre el norte magnético (al que apunta la brújula) y el norte verdadero geográfico. Para corregirla, primero debes conocer la declinación de tu ubicación (disponible en mapas topográficos o en línea). Si la declinación es Este, la sumas a tu lectura de brújula. Si es Oeste, la restas. Algunas brújulas tienen un mecanismo de ajuste para compensar la declinación directamente en el dial.

¿Es posible usar una brújula para levantamientos de alta precisión?

Generalmente, no. Las brújulas, debido a su sensibilidad a las interferencias magnéticas y a la naturaleza del campo magnético terrestre (que no es uniforme), no son adecuadas para levantamientos que requieren una precisión milimétrica o centimétrica. Para estos casos, se utilizan instrumentos como teodolitos, estaciones totales o equipos GNSS (GPS de precisión topográfica), que ofrecen una exactitud mucho mayor en la medición de ángulos y distancias.

¿Cómo puedo minimizar la interferencia magnética al usar una brújula?

Para minimizar la interferencia, asegúrate de quitarte cualquier objeto metálico personal (relojes, joyas, teléfonos móviles) que pueda estar cerca de la brújula. Aléjate de vehículos, líneas eléctricas, vallas metálicas y cualquier estructura con grandes masas de metal. También, evita usar dos brújulas demasiado cerca una de la otra. Si sospechas de una perturbación magnética local (por ejemplo, por depósitos de mineral), considera cambiar el punto de observación o utilizar un método de levantamiento diferente.

¿Qué es el "cierre" en topografía y por qué es importante?

El "cierre" se refiere a la capacidad de un levantamiento de regresar a su punto de partida (o a un punto de control conocido) con una diferencia aceptable. En un levantamiento con brújula y cinta, si comienzas en el punto A, recorres una serie de líneas y mides sus rumbos y distancias, y finalmente regresas a A, la suma de los errores en las mediciones angulares y de distancia determinará cuán "cerca" regresaste al punto inicial. Un buen cierre indica un levantamiento preciso, mientras que un error de cierre grande sugiere la presencia de errores significativos que deben ser localizados y corregidos. Es una prueba fundamental de la calidad del trabajo.

Conclusión

La brújula, aunque a menudo subestimada en la era de la tecnología avanzada, sigue siendo una herramienta fundamental en la topografía y la orientación. Su capacidad para determinar direcciones y medir ángulos de forma rápida y eficiente la convierte en un activo invaluable para el reconocimiento de terrenos, la planificación de levantamientos y la navegación en campo. Comprender cómo funciona, cómo se miden los ángulos con ella y, crucialmente, cómo mitigar las interferencias que pueden afectar su precisión, son conocimientos esenciales para cualquier profesional o entusiasta del campo.

Desde el trazado de una línea simple hasta la compleja tarea de establecer paralelas en el terreno, la brújula nos recuerda que los principios básicos de la orientación y la medición angular son la espina dorsal de la cartografía y el diseño de infraestructura. En un mundo donde la precisión es cada vez más demandada, la brújula sigue siendo un testimonio de la ingeniosidad humana para comprender y dominar nuestro entorno, sirviendo como el primer paso hacia levantamientos más complejos y proyectos de ingeniería de gran escala.
