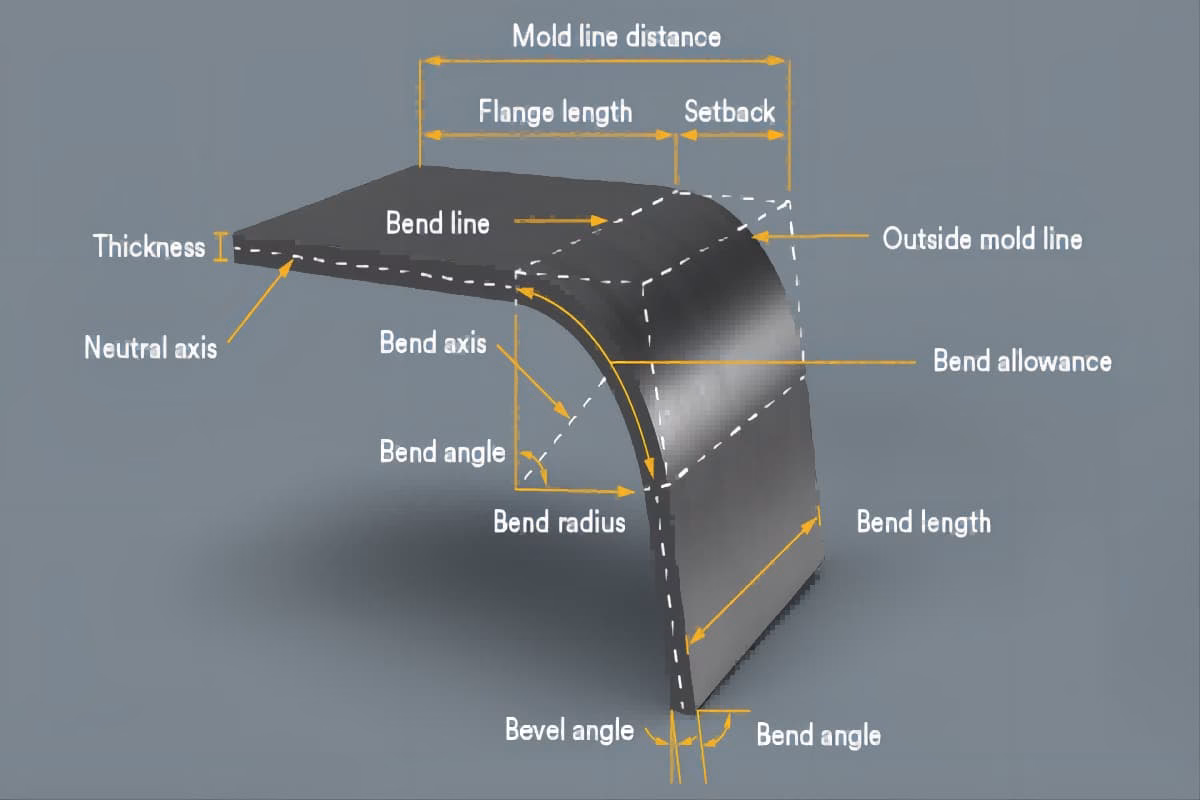

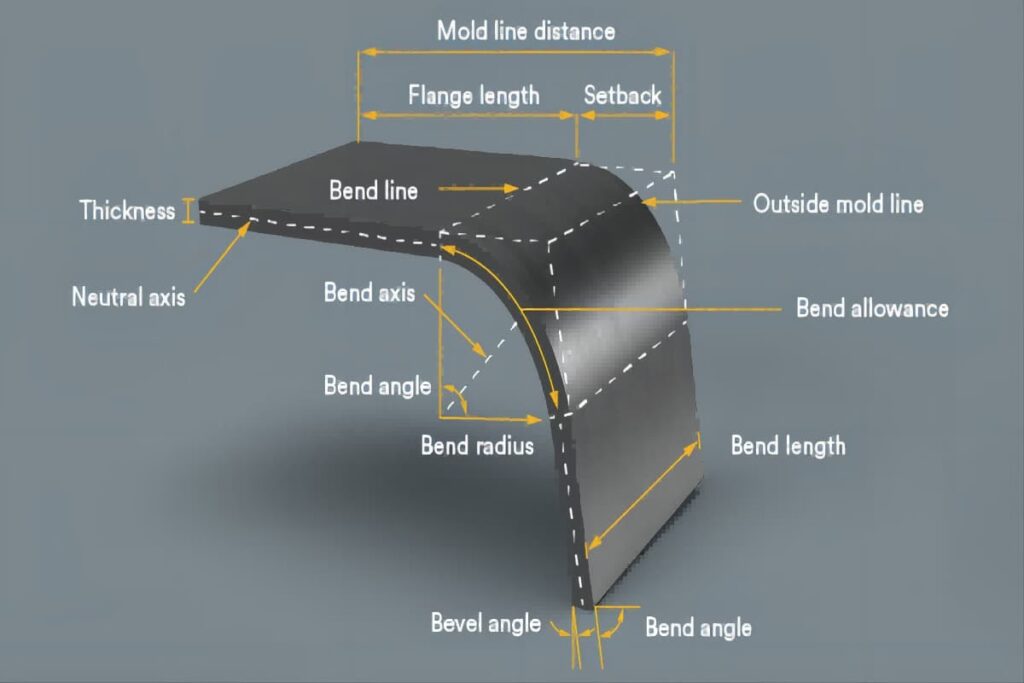

La Geometría Oculta: Ángulos en Uniones de Empalme y su Dibujo Técnico

En el vasto mundo de la carpintería y la construcción, la habilidad de unir dos piezas de material para formar una longitud mayor es fundamental. Las uniones de empalme, o splice joints, son técnicas ingeniosas diseñadas precisamente para este propósito: extender elementos estructurales cuando el material disponible no posee la longitud requerida. Lejos de ser meras uniones, estas técnicas son un testimonio de la aplicación de principios geométricos y mecánicos para garantizar la integridad y resistencia de una estructura. Pero, ¿cuál es el papel de los ángulos en estas uniones y cómo se representan con la exactitud necesaria en un dibujo técnico? Acompáñenos en este profundo análisis donde desentrañaremos la geometría implícita en cada empalme, la importancia de la precisión angular y las claves para su correcta representación en el dibujo técnico.

Las uniones de empalme son una alternativa superior a las simples uniones a tope (butt joints) sin refuerzo, y a menudo superan en resistencia incluso a las uniones a media madera inclinada (scarf joints). Su uso es común en la construcción de edificios, donde se emplean para unir tramos más cortos de madera y formar vigas más largas y robustas. La elección del tipo de empalme depende de factores como la carga que soportará la unión, la estética deseada y la facilidad de ejecución. Cada tipo de empalme presenta una configuración geométrica única, y es en la comprensión de esos ángulos donde reside la clave de su funcionalidad y durabilidad.

La Esencia Angular de las Uniones de Empalme

Cuando hablamos del “ángulo de una unión de empalme”, es importante entender que no siempre nos referimos a un único valor. Más bien, se trata de la configuración angular de los cortes realizados en las piezas para que encajen perfectamente y transfieran las cargas de manera eficiente. Cada tipo de empalme tiene su propia lógica angular:

Unión de Empalme a Media Madera (Half Lap Splice)

Este es el tipo más sencillo de empalme. Se crea retirando la mitad del grosor de cada pieza en sus extremos, de modo que cuando se unen, la superficie total de la unión mantenga el grosor original del material. Los cortes para este empalme son generalmente perpendiculares (90 grados) a la cara de la madera y paralelos a su eje longitudinal. No hay un “ángulo de unión” per se en el sentido de una inclinación, sino que la unión se basa en la superposición plana. La precisión de estos cortes a 90 grados es crucial para asegurar un contacto completo entre las superficies y una transferencia de carga uniforme. Aunque simple, a menudo requiere refuerzos adicionales como sujetadores mecánicos (tornillos, pernos) si se requiere una gran resistencia.

Unión de Empalme a Media Madera con Bisel (Bevel Lap Splice)

Esta es una variación del empalme a media madera que introduce una característica angular específica para mejorar la resistencia a la tensión. En lugar de un corte plano perpendicular, los “cachetes” o superficies de contacto de las piezas opuestas se cortan con un ángulo de entre 5 y 10 grados. Este ángulo se inclina hacia atrás desde el extremo de la pieza. La finalidad de esta inclinación es generar una cuña que, al ser comprimida, aumenta la fricción y la resistencia a que las piezas se separen bajo tensión. Este es el ejemplo más directo de un ángulo predefinido y crítico en una unión de empalme, y su correcta aplicación es vital para el rendimiento de la unión.

Unión de Empalme con Entalladuras (Tabled Splice Joint)

Otra evolución del empalme a media madera, este diseño incorpora superficies entrelazadas o “mesas” que resisten activamente la separación de las piezas. Aunque no se especifica un ángulo único como en el bisel, la creación de estas entalladuras implica una serie de cortes angulares y rectos complejos que deben ser extremadamente precisos para lograr el engranaje perfecto. La geometría de estas superficies entrelazadas es lo que proporciona una gran resistencia mecánica a la tracción y compresión.

Unión de Empalme con Dedos Cónicos (Tapered Finger Splice Joint)

Este empalme es quizás el más complejo en términos de geometría y se caracteriza por una serie de “dedos” o prominencias cónicas que se cortan en los extremos de las piezas, encajando unas con otras. La naturaleza “cónica” de los dedos implica múltiples ángulos de corte a lo largo de su longitud, que deben coincidir perfectamente entre las dos piezas. Cuando se unen y se encolan, estos dedos proporcionan una superficie de encolado sustancial, lo que resulta en una unión extremadamente fuerte. Este tipo de empalme es comúnmente fabricado por máquinas debido a la alta precisión requerida en los cortes angulares de cada dedo. Se utiliza mucho en la producción de materiales de construcción a partir de recortes más pequeños de madera, como rodapiés, molduras y tableros.

La Importancia de Calcular y Medir Ángulos con Precisión

La exactitud en los ángulos de corte es fundamental para la integridad de cualquier unión de empalme. Un ángulo incorrecto, incluso por un pequeño margen, puede resultar en huecos, superficies de contacto insuficientes o una distribución desigual de la carga, lo que compromete la resistencia de la unión. Para asegurar la precisión:

• Herramientas de Medición: Utilice goniometros, falsas escuadras digitales, transportadores de ángulos o incluso aplicaciones de calculadora de ángulos en su teléfono móvil para verificar la configuración de sus herramientas de corte (sierras de inglete, etc.).
• Herramientas de Corte: Asegúrese de que sus sierras estén correctamente calibradas y que las hojas estén afiladas para realizar cortes limpios y precisos.
• Pruebas y Ajustes: Antes de realizar el corte final en el material principal, es recomendable hacer cortes de prueba en piezas de desecho para verificar el ángulo y el ajuste.
• Cálculos Trigonométricos: Para ángulos no estándar o para diseñar uniones personalizadas, el conocimiento básico de trigonometría (seno, coseno, tangente) puede ser invaluable para calcular con precisión las dimensiones y los ángulos de corte necesarios. Por ejemplo, para un bisel, la tangente del ángulo se relacionaría con la altura y la longitud del bisel.

Representando Uniones de Empalme en Dibujo Técnico

El dibujo técnico es el lenguaje universal para comunicar diseños y especificaciones en ingeniería y construcción. Representar una unión de empalme con precisión es crucial para su fabricación y ensamblaje. Aquí se detallan los elementos clave:

Vistas Ortográficas

La base de cualquier dibujo técnico son las vistas ortográficas (proyecciones). Para una unión de empalme, generalmente se requieren al menos tres vistas:

• Planta (Vista Superior): Muestra la unión vista desde arriba, revelando el ancho y la longitud del empalme, así como la disposición de las piezas.
• Alzado (Vista Frontal): Muestra la unión vista desde el frente, revelando la altura y la longitud, y cómo se superponen o entrelazan las piezas.
• Perfil (Vista Lateral): Muestra la unión vista desde un lado, revelando la altura y el grosor de las piezas, así como el perfil de los cortes angulares.

Es vital usar líneas de proyección para asegurar que todas las vistas estén alineadas y que las dimensiones correspondan entre sí.

Tipos de Líneas

• Líneas Visibles: Líneas gruesas y continuas que representan los bordes y contornos visibles de la unión.
• Líneas Ocultas: Líneas discontinuas que representan los bordes y contornos que no son visibles desde la vista actual, pero que son parte de la geometría de la unión (por ejemplo, el fondo de un corte a media madera).
• Líneas de Eje: Líneas finas con trazos largos y cortos alternados que indican el centro de elementos simétricos o agujeros.
• Líneas de Dimensión: Líneas finas con flechas en los extremos que indican la extensión de una dimensión.
• Líneas de Extensión: Líneas finas que se extienden desde el objeto para delimitar el espacio para las líneas de dimensión.

Dimensionamiento (Acotación)

La acotación es el proceso de añadir las dimensiones necesarias para fabricar la unión. Para las uniones de empalme, esto incluye:

• Longitudes: La longitud total de las piezas, la longitud de los cortes de empalme.
• Anchuras y Grosores: Las dimensiones de las piezas en sí.
• Profundidades de Corte: Qué tan profundo se realiza cada corte.
• Ángulos: Los ángulos de bisel o las inclinaciones de los dedos. Los ángulos se acotan utilizando un arco que conecta las dos líneas que forman el ángulo, con el valor angular escrito sobre o dentro del arco.

Vistas de Sección

Para empalmes más complejos como el entallado o el de dedos cónicos, una vista de sección (corte) es invaluable. Una vista de sección muestra el interior de la unión como si se hubiera cortado a lo largo de un plano específico, revelando detalles internos que no serían visibles en las vistas ortográficas estándar. Las áreas cortadas se suelen sombrear con líneas finas diagonales (rayado).

Dibujos de Montaje y Despiece

• Dibujo de Montaje: Muestra la unión completamente ensamblada, a menudo con una vista explosionada para ilustrar cómo encajan las piezas.
• Dibujo de Despiece: Muestra cada componente individual de la unión con todas sus dimensiones y especificaciones de corte, incluyendo los ángulos precisos para cada parte.

Software de Diseño Asistido por Computadora (CAD)

Hoy en día, la mayoría de los diseños se realizan utilizando software CAD (Computer-Aided Design). Programas como AutoCAD, SolidWorks, SketchUp o Fusion 360 permiten diseñar uniones de empalme en 2D y 3D con extrema precisión. Facilitan la creación de vistas ortográficas, cortes de sección y la acotación automática de ángulos y dimensiones, reduciendo errores y optimizando el proceso de diseño y fabricación.

Tabla Comparativa de Uniones de Empalme

Preguntas Frecuentes (FAQ)

¿Por qué es importante el ángulo en una unión de empalme?

Los ángulos son cruciales porque definen cómo las superficies de las piezas interactúan entre sí. Un ángulo incorrecto puede llevar a un ajuste deficiente, reducir la superficie de contacto para el encolado o la transferencia de carga, y comprometer seriamente la resistencia y durabilidad de la unión. Un ángulo de bisel, por ejemplo, está diseñado específicamente para resistir fuerzas de tensión.

¿Qué herramientas se usan para medir ángulos en madera?

Para medir y transferir ángulos en madera, se utilizan herramientas como el goniómetro, la falsa escuadra (o falsa escuadra digital), el transportador de ángulos, y en entornos de taller, las sierras de inglete y las mesas de sierra están equipadas con ajustes angulares precisos.

¿Los empalmes son solo para madera?

Aunque el contexto principal de la información proporcionada es la madera, el concepto de unión de empalme se aplica a otros materiales como metales, plásticos o compuestos. La geometría y los principios de unión pueden variar, pero el objetivo de unir piezas para crear una longitud mayor o una estructura continua es el mismo. En metales, por ejemplo, se usan empalmes soldados o atornillados con placas de unión.

¿Cuál es el empalme de madera más fuerte?

Generalmente, el empalme con dedos cónicos (tapered finger splice) se considera uno de los más fuertes debido a la gran superficie de encolado que proporcionan los múltiples dedos entrelazados. Las uniones con entalladuras (tabled splice) también ofrecen una excelente resistencia mecánica. Sin embargo, la fuerza real de cualquier empalme depende de la calidad de la mano de obra, la precisión de los cortes, el tipo de adhesivo utilizado y la carga a la que será sometida la unión.

¿Se puede hacer un empalme a mano?

Sí, muchos tipos de empalmes, especialmente el de media madera y el de media madera con bisel, pueden hacerse a mano con herramientas básicas como sierras, cinceles y cepillos. Sin embargo, los empalmes más complejos como el de dedos cónicos requieren una precisión tal que suelen ser realizados por máquinas especializadas para garantizar la uniformidad y el ajuste perfecto necesario para su resistencia.

En conclusión, las uniones de empalme son mucho más que simples uniones; son demostraciones de cómo la geometría y la precisión se unen para crear estructuras robustas y duraderas. Comprender los ángulos específicos de cada tipo de empalme y dominar su representación en el dibujo técnico es fundamental para cualquier profesional o entusiasta que busque construir con la máxima calidad y resistencia. La calculadora, en este contexto, no es una máquina, sino una herramienta mental y, a veces, digital, que nos permite aplicar los principios matemáticos para lograr la perfección en cada corte y cada unión.
