¿Cómo Calcular el Ancho y Profundidad de una Viga?

En el fascinante mundo de la construcción, cada componente juega un papel crucial en la seguridad y estabilidad de una edificación. Entre estos elementos, las vigas se erigen como pilares horizontales de soporte, encargadas de transferir cargas desde los pisos, techos y paredes hacia las columnas y cimientos. Sin embargo, surge una pregunta fundamental: ¿cómo determinamos el tamaño adecuado de una viga para garantizar que cumpla su función sin comprometer la integridad de la estructura? Calcular la profundidad y el ancho de una viga no tiene por qué ser una tarea complicada. Con unas pocas reglas claras y una comprensión básica de los principios estructurales, cualquiera puede empezar a entender estos conceptos esenciales.

Este artículo te guiará paso a paso a través del proceso de cálculo de las dimensiones de una viga, incluyendo las prácticas y útiles 'reglas de oro' que pueden ser de gran ayuda en las etapas iniciales de planificación de cualquier proyecto de construcción. Aprenderás no solo las fórmulas, sino también la importancia de cada dimensión y los factores que influyen en ellas.

¿Qué es una Viga y por qué son cruciales sus dimensiones?

Una viga es un elemento estructural horizontal diseñado para soportar cargas transversales a su eje longitudinal. Su función principal es recibir el peso de los elementos superiores (como pisos, techos, muros u otras vigas) y distribuirlo de manera segura hacia los soportes verticales. Si una viga no está diseñada con las dimensiones adecuadas, podría deformarse excesivamente (flecharse), agrietarse o, en el peor de los casos, colapsar, poniendo en riesgo toda la estructura y la seguridad de sus ocupantes. Por lo tanto, comprender y calcular correctamente sus dimensiones es absolutamente clave para cualquier proyecto de construcción, desde una pequeña remodelación hasta un gran edificio.

La Importancia de un Dimensionamiento Preciso

Un dimensionamiento preciso de las vigas es vital por varias razones:

• Seguridad Estructural: Garantiza que la viga pueda soportar todas las cargas previstas sin fallar.
• Economía: Un diseño optimizado evita el uso excesivo de material, lo que se traduce en ahorros significativos en costos de construcción.
• Funcionalidad: Previene deformaciones excesivas que podrían afectar la estética del edificio o dañar elementos no estructurales como acabados y tabiques.
• Durabilidad: Un diseño adecuado contribuye a la longevidad de la estructura al minimizar el riesgo de fatiga o daños a largo plazo.

Paso 1: Cómo Calcular la Profundidad de una Viga (D)

La profundidad de una viga, también conocida como canto o altura, es la distancia vertical desde su borde superior hasta su borde inferior. Es una dimensión crítica porque afecta directamente la capacidad de la viga para resistir la flexión. Una viga más profunda es generalmente más resistente a la flexión que una viga menos profunda con el mismo ancho. Una regla general muy utilizada en la ingeniería y la construcción es que la profundidad debe ser aproximadamente entre 1/10 y 1/12 del claro (la distancia que cubre la viga entre sus soportes).

Fórmula: Profundidad (D) = Claro / 10 o Claro / 12

Consideremos un ejemplo práctico para ilustrar este cálculo:

• Supongamos que tienes una viga que cubre un claro de 6 metros.
• Usando la regla de 1/10: Profundidad = 6 m / 10 = 0.6 metros (o 600 mm).
• Esto significa que la viga debería tener aproximadamente 600 mm de profundidad para soportar la carga de manera segura, según esta regla empírica.

La elección entre 1/10 y 1/12 a menudo depende del tipo de edificio y las cargas esperadas. Para edificaciones residenciales ligeras, 1/10 puede ser suficiente, mientras que para estructuras con cargas más pesadas o mayores claros, 1/12 (o incluso valores menores como 1/15) podría ser más apropiado, resultando en una viga más profunda y, por ende, más rígida.

Paso 2: Cómo Calcular el Ancho de una Viga (B)

Una vez que se ha determinado la profundidad de la viga, el siguiente paso lógico es calcular su ancho. El ancho de la viga es la dimensión horizontal. Si bien la profundidad contribuye principalmente a la resistencia a la flexión, el ancho es importante para la estabilidad lateral y para proporcionar suficiente espacio para el refuerzo (si es una viga de concreto) o para la capacidad de corte. Típicamente, el ancho de una viga se calcula como 1/2 a 1/3 de su profundidad.

Fórmula: Ancho (B) = Profundidad / 2 o Profundidad / 3

Continuando con nuestro ejemplo, si la profundidad de tu viga es de 600 mm:

• Usando la regla de 1/2: Ancho = 600 mm / 2 = 300 mm.
• Esto nos da una idea de qué tan ancha debería ser la viga para asegurar una estabilidad adecuada y para cumplir con los requisitos de diseño.

Al igual que con la profundidad, la elección entre 1/2 y 1/3 para el ancho puede depender de factores como el tipo de material (concreto, acero, madera), la cantidad de refuerzo necesario y las consideraciones de estabilidad. Un ancho mayor proporciona más estabilidad lateral, lo cual es crucial para evitar el pandeo o la torsión de la viga bajo carga.

Utilizando Reglas de Oro para el Diseño Preliminar de Vigas

Las reglas de oro, también conocidas como reglas empíricas o reglas de pulgar, son pautas simplificadas que permiten realizar cálculos rápidos y aproximados. Son extremadamente útiles en las etapas iniciales de diseño y planificación, cuando se necesita una estimación rápida del tamaño de los elementos estructurales sin recurrir a cálculos complejos. Sin embargo, es fundamental recordar que estas reglas proporcionan valores aproximados y no sustituyen un diseño estructural detallado realizado por un ingeniero calificado. Son excelentes para la planificación inicial, pero un profesional debe verificar siempre el diseño final, especialmente en proyectos grandes o complejos.

Reglas de Oro para Diferentes Tipos de Edificios

Las reglas de oro pueden variar ligeramente dependiendo del tipo de edificación y las cargas típicas asociadas:

Como se observa en la tabla, las vigas para edificios comerciales o con cargas más pesadas tienden a ser más profundas en relación con su claro y, a menudo, un poco más esbeltas en su ancho en proporción a su profundidad, lo que optimiza el uso del material para la resistencia a la flexión.

Factores Adicionales que Influyen en el Dimensionamiento de Vigas

Aunque las reglas de oro son un excelente punto de partida, el diseño real de una viga es un proceso mucho más complejo que considera múltiples factores. Un ingeniero estructural evaluará los siguientes elementos para un diseño preciso:

• Tipo de Cargas:

  • Cargas Muertas (Dead Loads): El peso propio de la estructura (vigas, losas, muros, acabados permanentes).
  • Cargas Vivas (Live Loads): El peso de los ocupantes, mobiliario, equipos, etc., que pueden variar con el tiempo.
  • Cargas Accidentales: Cargas temporales como viento, nieve, sismo, o impactos. Cada tipo de carga tiene un impacto diferente en la viga y debe ser cuantificado adecuadamente.

• Material de la Viga:

  Las propiedades del material (concreto, acero, madera) son fundamentales. Cada material tiene una resistencia y un comportamiento diferentes bajo carga. Por ejemplo, las vigas de concreto reforzado requieren cálculos detallados de acero de refuerzo, mientras que las vigas de madera se dimensionan en función de su grado de resistencia y las especies de madera.

• Condiciones de Apoyo:

  La forma en que la viga está apoyada (simplemente apoyada, empotrada, en voladizo, continua) afecta significativamente la distribución de los esfuerzos y las deformaciones. Una viga empotrada es más eficiente que una simplemente apoyada para el mismo claro y carga.

• Códigos y Normativas de Construcción:

  Todos los diseños estructurales deben cumplir con los códigos de construcción locales e internacionales. Estos códigos establecen los requisitos mínimos de seguridad, resistencia y servicio para las estructuras, incluyendo factores de seguridad y límites de deformación.

• Consideraciones Arquitectónicas y Estéticas:

  A veces, las dimensiones de una viga pueden estar limitadas por restricciones arquitectónicas (por ejemplo, altura libre deseada) o estéticas, lo que puede requerir soluciones de diseño más sofisticadas o el uso de materiales de mayor resistencia.

• Criterios de Servicio:

  Más allá de la resistencia, las vigas deben satisfacer criterios de servicio, como la limitación de deflexiones (flechas) para evitar daños en elementos no estructurales o la incomodidad de los usuarios.

Errores Comunes al Dimensionar Vigas

Entender los errores comunes puede ayudarte a evitarlos y a comprender mejor la necesidad de un diseño profesional:

• Confiar Únicamente en Reglas de Oro: Si bien son útiles para estimaciones iniciales, no deben usarse para el diseño final de elementos estructurales críticos.
• Ignorar Tipos de Carga: No considerar todas las cargas posibles (viento, sismo, nieve) puede llevar a un diseño insuficiente.
• No Consultar Normativas: Cada región tiene códigos de construcción específicos que deben ser seguidos rigurosamente.
• Dimensiones Mínimas: Aunque una viga podría resistir con dimensiones mínimas, no cumplir con los requisitos de servicio (como deflexión) puede causar problemas funcionales y estéticos.
• Subestimar la Importancia del Ingeniero Estructural: Un ingeniero tiene el conocimiento y las herramientas para realizar un análisis detallado y optimizar el diseño, garantizando la seguridad y la eficiencia.

Preguntas Frecuentes (FAQs) sobre el Dimensionamiento de Vigas

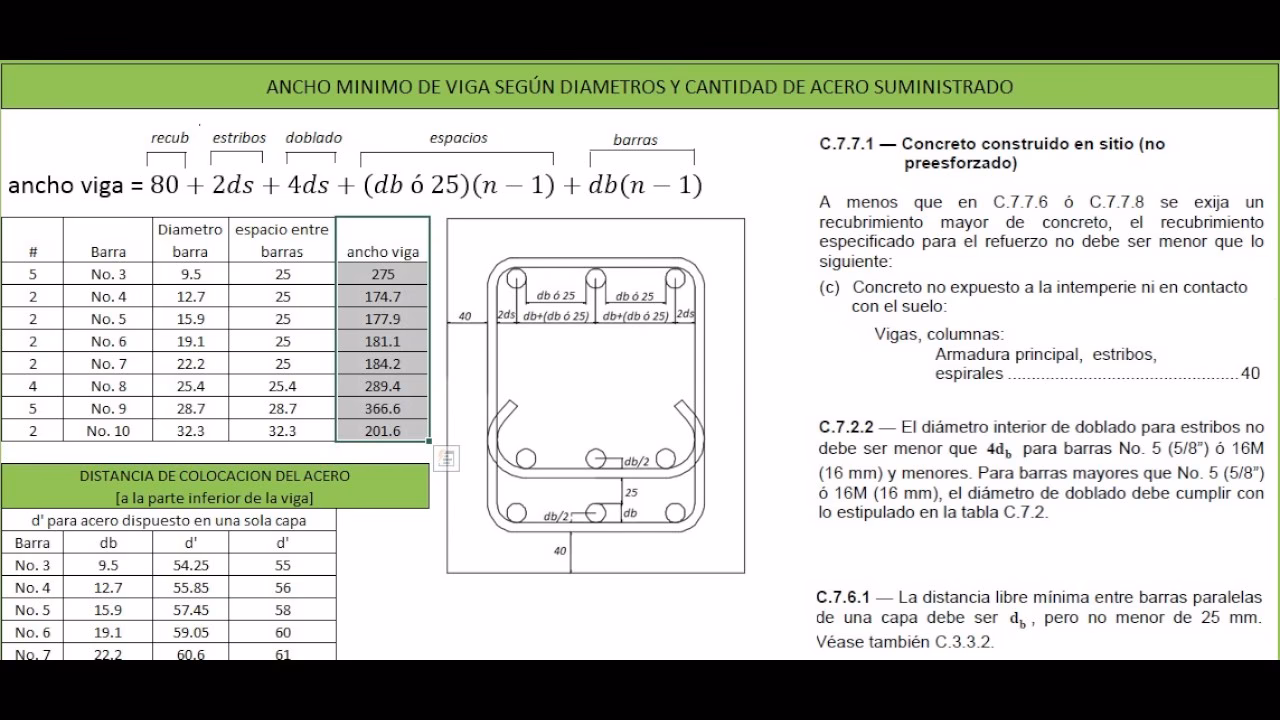

¿Cómo se calcula el ancho de una viga de concreto reforzado?

El ancho de una viga de concreto reforzado se calcula generalmente como una fracción de su profundidad, típicamente entre 1/2 y 1/3 de la misma. Por ejemplo, si una viga tiene una profundidad de 60 cm, su ancho podría ser de 30 cm (1/2) o 20 cm (1/3). Además de esta regla empírica, el ancho final debe considerar el espacio necesario para colocar correctamente el acero de refuerzo, el recubrimiento de concreto y la capacidad de corte.

¿Cuánto mide de ancho una viga residencial estándar?

Para una viga residencial estándar, el ancho puede variar, pero siguiendo las reglas de oro, si la profundidad es de, por ejemplo, 40-50 cm (para claros comunes de 4-5 metros), el ancho podría estar en el rango de 20-25 cm. Sin embargo, estas son solo aproximaciones iniciales y el tamaño exacto dependerá del claro específico, las cargas de diseño y las normativas locales.

¿Qué ancho tienen las vigas de acero o madera en comparación con las de concreto?

Las vigas de acero y madera, debido a la mayor resistencia de sus materiales por unidad de volumen, suelen ser más esbeltas (menos profundas y anchas) que las de concreto para soportar cargas similares. Las vigas de acero (perfiles I, H) son muy eficientes y pueden tener alas relativamente estrechas en comparación con su altura. Las vigas de madera laminada o glulam también ofrecen dimensiones optimizadas, pero todas deben ser calculadas según sus propiedades específicas y las normativas aplicables a cada material.

¿Qué es el claro de una viga y por qué es tan importante?

El claro de una viga es la distancia libre entre sus soportes. Es el factor más crítico en el dimensionamiento de una viga porque la flexión y la deflexión aumentan drásticamente con el claro. A mayor claro, mayor será la profundidad y/o el ancho requerido de la viga para mantener la resistencia y rigidez adecuadas.

¿Por qué es importante la relación profundidad/ancho en una viga?

La relación profundidad/ancho es crucial porque afecta la rigidez a la flexión y la estabilidad lateral de la viga. Una viga más profunda en relación con su ancho es más eficiente para resistir la flexión, pero si es demasiado esbelta (poca anchura para mucha profundidad), puede ser susceptible a problemas de inestabilidad lateral o pandeo. Un buen equilibrio asegura tanto la resistencia como la estabilidad.

¿Cuándo debo consultar a un ingeniero estructural para el diseño de vigas?

Siempre se debe consultar a un ingeniero estructural para el diseño final de vigas en cualquier proyecto de construcción, especialmente en edificaciones nuevas, remodelaciones que afecten la estructura, o si se manejan cargas significativas. Las reglas de oro son para estimaciones preliminares, pero un ingeniero es indispensable para garantizar la seguridad, eficiencia y cumplimiento de los códigos de construcción.

¿Existen diferencias en el cálculo para vigas de madera, acero o concreto?

Sí, las diferencias son significativas. Aunque los principios básicos de la mecánica estructural son los mismos, los cálculos específicos varían enormemente debido a las propiedades únicas de cada material (resistencia a la compresión, tensión, módulo de elasticidad), los tipos de fallas que experimentan y los métodos de unión. Cada material tiene sus propias normas de diseño y coeficientes de seguridad.

Conclusión

Diseñar una viga, aunque parezca una tarea compleja, puede ser abordado con una comprensión básica de sus principios. Siguiendo estos sencillos pasos y aplicando las reglas de oro, puedes obtener una estimación inicial de la profundidad y el ancho que tu viga debería tener para tu proyecto. Estas pautas son excelentes para las etapas de planificación y para visualizar las dimensiones necesarias.

Sin embargo, es imperativo recordar que estas reglas empíricas son solo eso: estimaciones iniciales. Para el diseño final y preciso de cualquier elemento estructural que garantice la seguridad y durabilidad de una construcción, la intervención de un ingeniero estructural profesional es indispensable. Un experto tomará en cuenta todas las variables, códigos y normativas para asegurar que tu proyecto no solo sea funcional, sino también seguro y eficiente.

Esperamos que esta guía te haya brindado la confianza necesaria para comprender los fundamentos del dimensionamiento de vigas. La construcción es un campo donde la precisión es vital, y cada cálculo cuenta.
