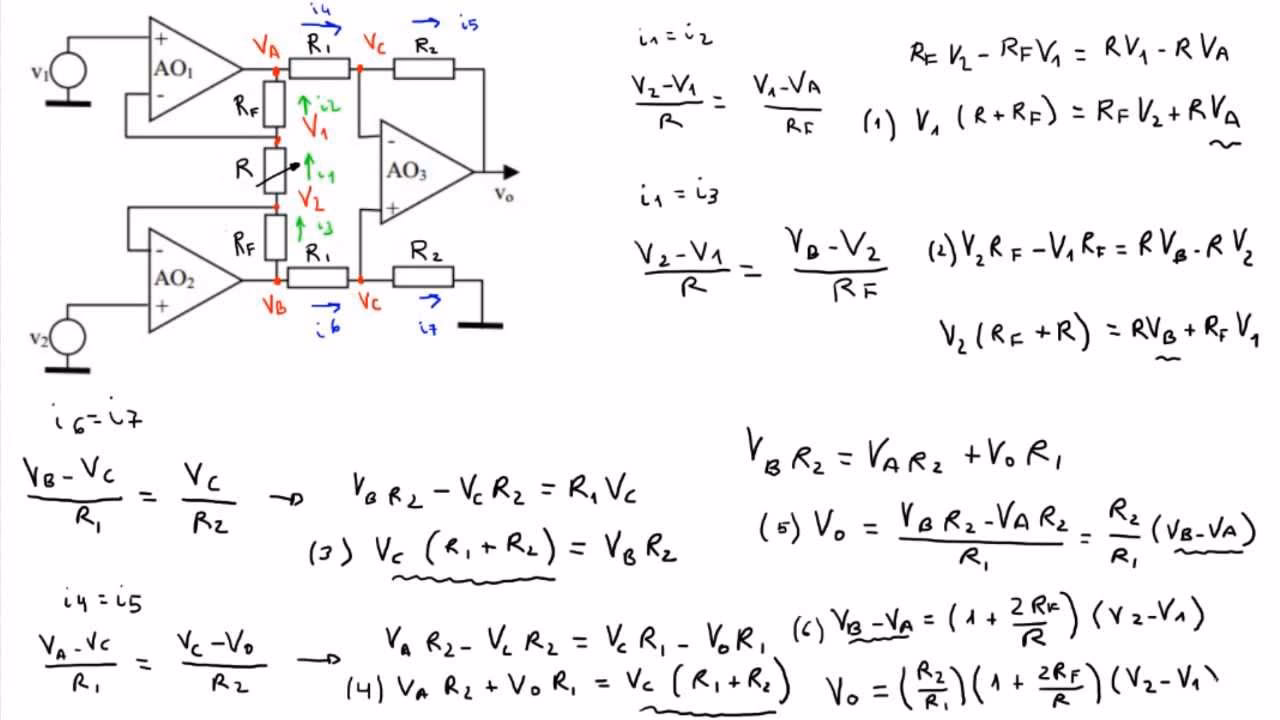

¿Cómo Calcular la Corriente en un Amplificador Operacional?

En el vasto universo de la electrónica, los amplificadores operacionales, comúnmente conocidos como op-amps, son componentes versátiles y fundamentales que actúan como los "caballos de batalla" de innumerables circuitos. Desde amplificar señales de audio hasta acondicionar sensores y crear filtros, su omnipresencia es innegable. Sin embargo, una pregunta recurrente y a menudo fuente de confusión para estudiantes y entusiastas es: ¿Cómo se calcula la corriente en un amplificador operacional? La respuesta, como veremos, es una fascinante mezcla de idealizaciones y realidades prácticas que es crucial comprender para diseñar y analizar circuitos eficazmente.

Para abordar esta cuestión, nos centraremos inicialmente en el modelo ideal del amplificador operacional, que simplifica enormemente el análisis y sienta las bases para entender su comportamiento. Luego, exploraremos las implicaciones de estas idealizaciones en el cálculo de corriente en un circuito específico: el amplificador operacional inversor, uno de los montajes más básicos y didácticos. Finalmente, daremos un salto al mundo real, introduciendo las características de un op-amp popular como el LM741 y cómo sus propiedades afectan la corriente en la práctica.

¿Qué es un Amplificador Operacional Inversor?

Un amplificador operacional inversor es un tipo de circuito con amplificador operacional cuya tensión de salida se mueve en la dirección opuesta a la tensión de entrada. Es decir, la señal de salida está desfasada 180 grados con respecto a la señal de entrada. Esta inversión de fase es una característica distintiva que le da su nombre.

La clave de su funcionamiento reside en sus entradas. Un amplificador operacional posee dos terminales de entrada: la entrada inversora y la entrada no inversora. La entrada inversora se identifica con un signo menos (-) y es la patilla donde la señal de salida se invierte con respecto a la entrada aplicada a ella. Por otro lado, la entrada no inversora, marcada con un signo más (+), mantiene la fase de la señal de entrada en la salida. Estas se conocen también como terminales negativos y positivos, respectivamente. El símbolo esquemático de un op-amp es un triángulo, con estas dos entradas en su base y una única salida en su vértice.

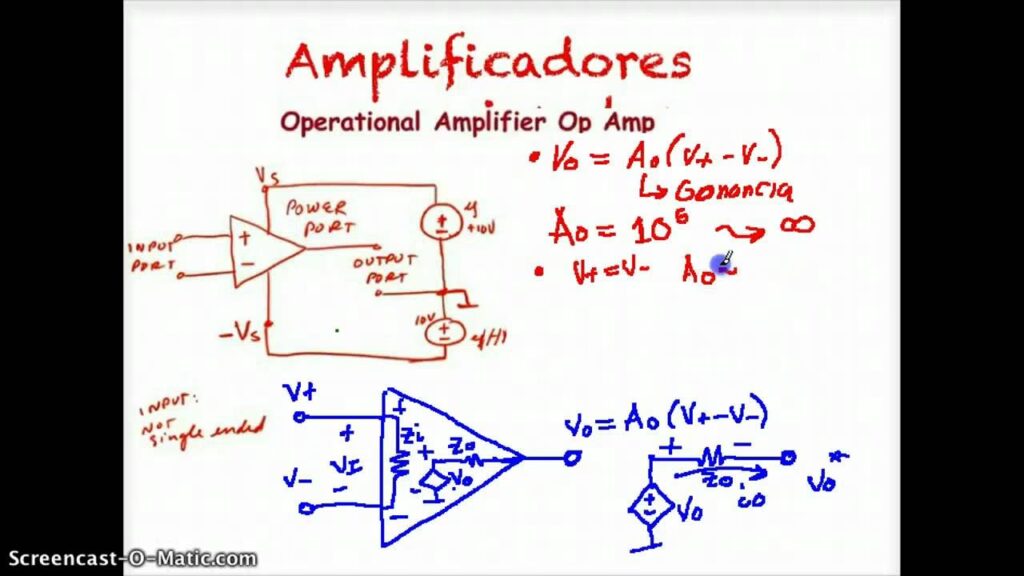

Las Reglas de Oro del Amplificador Operacional Ideal y la Corriente

El funcionamiento de los amplificadores operacionales, especialmente en su configuración inversora, se rige por un par de principios fundamentales, a menudo denominados las "reglas de oro" del op-amp ideal. Estas reglas son cruciales para entender cómo se manejan las corrientes en un circuito con amplificador operacional:

1. La Regla de la Corriente: No fluye corriente hacia las entradas del amplificador operacional. Esto significa que la corriente en la entrada no inversora (I+) y la corriente en la entrada inversora (I-) son ambas iguales a cero (I+ = I- = 0).
2. La Regla del Voltaje: La salida del amplificador operacional intenta asegurar que la diferencia de voltaje entre las dos entradas sea cero (V+ = V-). En otras palabras, las dos entradas se mantienen al mismo potencial.

Estas dos reglas son las piedras angulares para el análisis de cualquier circuito con op-amp ideal. La primera regla, en particular, responde directamente a la pregunta de la corriente *en* el amplificador operacional: para un op-amp ideal, ¡la corriente que entra a sus terminales de entrada es cero! Esto se debe a que el op-amp ideal posee una impedancia de entrada infinita. Es un concepto fundamental que simplifica enormemente los cálculos.

Análisis de Corriente en un Circuito Inversor

Consideremos el circuito de amplificador operacional inversor típico, que consta de dos resistencias externas, R1 y R2, conectadas a las entradas y la salida del op-amp. La señal de entrada (Vin) se aplica a través de R1 a la entrada inversora, mientras que la entrada no inversora se conecta a tierra (0V).

Aplicando las reglas de oro:

• Dado que la entrada no inversora está conectada a tierra (0V), por la Regla del Voltaje (V+ = V-), la entrada inversora también debe estar a un potencial de "tierra virtual". Esto significa que el voltaje en el nodo de la entrada inversora es esencialmente 0V, aunque no esté directamente conectado a tierra.
• Ahora, pensemos en la corriente. La corriente que fluye a través de R1 (desde Vin hacia el nodo de la entrada inversora) se puede calcular utilizando la Ley de Ohm: I = (Vin - V_inversora) / R1. Dado que V_inversora es virtualmente 0V, la corriente que fluye a través de R1 es simplemente I = Vin / R1.
• Aquí es donde entra en juego la Regla de la Corriente. Como no fluye corriente hacia la entrada inversora del op-amp (I- = 0), toda la corriente que ha fluido a través de R1 debe continuar su camino y fluir a través de R2. No tiene otro lugar adonde ir.
• Por lo tanto, la corriente que fluye a través de R2 es la misma corriente I que fluye a través de R1.

Con esta corriente I que fluye a través de R2 (desde el nodo de la entrada inversora hacia la salida), podemos determinar la tensión de salida (Vout). El voltaje a través de R2 es I * R2. Dado que el lado de la entrada inversora de R2 está a tierra virtual (0V), y la corriente fluye en la dirección de la salida, la tensión de salida será Vout = 0V - (I * R2). Esto nos da la famosa fórmula para el amplificador inversor: Vout = -I * R2 = -(Vin / R1) * R2 = -Vin * (R2 / R1).

La ganancia de este circuito es, por lo tanto, -R2 / R1. El signo negativo confirma que la salida está desfasada con respecto a la entrada. La capacidad de calcular la corriente a través de las resistencias externas es crucial para determinar la ganancia y el comportamiento del circuito.

El Amplificador Operacional Inversor (Buffer Inversor)

Un caso especial del amplificador operacional inversor es el "buffer inversor" o "inversor de op-amp". Este circuito está diseñado para cambiar la dirección o fase de la señal sin amplificarla, lo que significa que la ganancia del circuito es -1. Podemos lograr esto en un amplificador operacional inversor simplemente haciendo que las dos resistencias sean iguales, es decir, R1 = R2. En esta configuración, la ganancia es -R2/R1 = -R1/R1 = -1, logrando así la inversión de la señal sin alteración de su magnitud.

¿Qué es un Amplificador Operacional LM741? Un Vistazo a la Realidad

Mientras que las reglas de oro son excelentes para entender el comportamiento ideal de los op-amps, los dispositivos reales presentan algunas diferencias importantes que afectan, aunque mínimamente, el flujo de corriente. El LM741 es un circuito integrado ampliamente conocido y utilizado, que sirve como un excelente ejemplo de un amplificador operacional real.

Este circuito integrado tiene como función principal aumentar una señal de entrada. Por ejemplo, puede tomar la pequeña señal de voltaje generada por un micrófono y amplificarla para que pueda ser escuchada a través de un altavoz. En su interior, el LM741 es un complejo entramado de transistores, resistencias y condensadores. En lugar de tener que ensamblar estos componentes discretos cada vez, el LM741 viene encapsulado, generalmente en un formato DIP-8 (Dual-Inline Package), listo para ser usado.

Su símbolo esquemático es el mismo triángulo que representa al op-amp ideal. Las patillas clave son:

• V+ (entrada no inversora): Patilla número 3.
• V- (entrada inversora): Patilla número 2.
• Vout (salida): Patilla número 6.
• Vcc (alimentación positiva): Patilla número 7.
• -Vcc (alimentación negativa): Patilla número 4.

Una característica fundamental del LM741, que se desvía del ideal pero es muy deseable, es su alta impedancia (resistencia) de entrada, típicamente mayor de 1 MΩ. Esto significa que, aunque no es infinita como en el caso ideal, la corriente que fluye hacia sus entradas es extremadamente pequeña, del orden de nanoamperios (nA). Esta pequeña corriente se conoce como corriente de polarización de entrada. Para la mayoría de los cálculos prácticos, especialmente en diseños donde las resistencias externas son mucho más pequeñas que 1 MΩ, esta corriente puede considerarse despreciable y se sigue aplicando la regla de I+=I-=0.

Por otro lado, el LM741 tiene una baja resistencia de salida, alrededor de 150 Ω. Esto es beneficioso porque implica que la salida puede conectarse a una amplia variedad de cargas sin que su rendimiento se vea significativamente afectado. La corriente de salida máxima que puede entregar un LM741 es limitada, típicamente alrededor de 20-25 mA, una consideración importante al diseñar circuitos que requieren alimentar cargas con mayor consumo de corriente.

La Importancia de Calcular Corrientes en Circuitos con Op-Amps

Aunque para el op-amp ideal la corriente en sus entradas sea cero, comprender y calcular las corrientes que fluyen *alrededor* de él es vital por varias razones:

• Dimensionamiento de Resistencias: Las corrientes que fluyen a través de R1 y R2 determinan las caídas de voltaje y, por ende, la ganancia del circuito. Si estas corrientes son demasiado pequeñas (resistencias muy grandes), el circuito puede ser susceptible al ruido. Si son demasiado grandes (resistencias muy pequeñas), puede haber un consumo de energía excesivo y la posibilidad de sobrecargar la salida del op-amp.
• Consumo de Energía: Las corrientes que circulan por el circuito contribuyen al consumo total de energía. Esto es crucial en aplicaciones alimentadas por batería.
• Selección de Componentes: Los límites de corriente de salida del op-amp (como los 20-25 mA del LM741) dictan qué tipo de cargas puede manejar el amplificador sin distorsión o daño. Si una carga requiere más corriente de la que el op-amp puede suministrar, se necesitará un *buffer* de corriente o un amplificador de potencia adicional.
• Ruido y Precisión: En aplicaciones de alta precisión, incluso las pequeñas corrientes de polarización de entrada de los op-amps reales pueden generar caídas de voltaje en resistencias de alto valor, introduciendo errores.
• Evitar la Saturación: El conocimiento de las corrientes ayuda a predecir si el op-amp operará dentro de su región lineal o si se saturará (es decir, la salida alcanzará los límites de la fuente de alimentación), lo que distorsionaría la señal.

Tabla Comparativa: Op-Amp Ideal vs. Op-Amp Real (LM741)

Preguntas Frecuentes sobre la Corriente en Amplificadores Operacionales

¿La corriente siempre es cero en las entradas del op-amp?

Para un amplificador operacional ideal, sí, la corriente en sus entradas (inversora y no inversora) es cero debido a su impedancia de entrada infinita. Sin embargo, en los amplificadores operacionales reales, existe una pequeña corriente de polarización de entrada (del orden de nanoamperios o picoamperios) que es necesaria para polarizar los transistores internos. Para la mayoría de los cálculos prácticos y diseños no críticos, esta corriente es tan pequeña que se puede despreciar y asumir que es cero.

¿Cómo afecta la impedancia de entrada a la corriente?

Una impedancia de entrada alta significa que el op-amp presenta una gran resistencia al flujo de corriente hacia sus entradas. Cuanto mayor sea la impedancia de entrada, menor será la corriente que el op-amp "extrae" de la fuente de la señal, lo cual es deseable para no cargar la fuente de señal. Un op-amp ideal tiene impedancia de entrada infinita, lo que implica una corriente de entrada de cero.

¿Qué pasa si las resistencias R1 y R2 son muy pequeñas o muy grandes?

• Resistencias muy pequeñas: Si R1 y R2 son muy pequeñas, la corriente que fluye a través de ellas (I = Vin/R1) será muy grande. Esto puede llevar a un consumo excesivo de corriente de la fuente de entrada y, más críticamente, puede exceder la corriente máxima de salida que el op-amp puede suministrar, causando distorsión o incluso daño al componente.
• Resistencias muy grandes: Si R1 y R2 son muy grandes, la corriente que fluye a través de ellas será muy pequeña. En este caso, las pequeñas corrientes de polarización de entrada del op-amp real (que son despreciables con resistencias más pequeñas) pueden volverse significativas en comparación con la corriente del circuito, generando caídas de voltaje notables y afectando la precisión del circuito. Además, circuitos con resistencias muy grandes son más susceptibles al ruido externo.

¿Se puede calcular la corriente de salida del op-amp?

Sí, la corriente de salida del op-amp se calcula usando la Ley de Ohm en la carga conectada a la salida. Si una resistencia de carga (RL) está conectada desde la salida a tierra, la corriente de salida (Iout) sería Vout / RL. Es fundamental asegurarse de que esta corriente de salida calculada no exceda la corriente máxima que el op-amp puede suministrar (por ejemplo, ~20-25 mA para el LM741), de lo contrario, el op-amp no funcionará correctamente o podría dañarse.

¿Qué es la corriente de polarización de entrada?

La corriente de polarización de entrada es la pequeña corriente promedio que fluye hacia (o desde) los terminales de entrada de un amplificador operacional real para polarizar los transistores internos de su etapa de entrada. Aunque es minúscula (nanoamperios o picoamperios), puede generar un voltaje de offset no deseado en circuitos con resistencias de retroalimentación muy altas. Los op-amps ideales no tienen corriente de polarización de entrada.

Conclusión

Calcular la corriente en un amplificador operacional, en el contexto de un circuito, se reduce principalmente a entender y aplicar la Ley de Ohm a las resistencias externas, basándose en la premisa fundamental de que no fluye corriente hacia las entradas del op-amp ideal. Este concepto de "tierra virtual" en la entrada inversora es la clave para desentrañar el flujo de corriente a través de los componentes externos, lo que a su vez permite determinar la ganancia y el comportamiento general del circuito.

Aunque los op-amps reales como el LM741 introducen pequeñas desviaciones (como las corrientes de polarización de entrada y los límites de corriente de salida), la comprensión del modelo ideal sigue siendo la base más robusta y útil para el diseño y análisis de la gran mayoría de las aplicaciones. Al dominar estas reglas y consideraciones prácticas, estarás bien equipado para trabajar eficazmente con estos poderosos y versátiles componentes electrónicos.
