Cálculo de Altura de Vigas: Guía de Predimensionamiento

El diseño y la construcción de edificaciones robustas y seguras son pilares fundamentales de la arquitectura y la ingeniería civil. Sin embargo, antes de que un edificio tome forma, arquitectos e ingenieros se enfrentan a un desafío inicial: la estimación de las dimensiones de los elementos estructurales. Este proceso, conocido como predimensionamiento, es crucial para visualizar el espacio, la funcionalidad y la estética de la futura obra, así como para establecer un punto de partida para los cálculos más detallados.

Imaginemos el inicio de un proyecto estructural. Para dimensionar una viga o un pilar, es imprescindible conocer su peso. Pero, ¿cómo se puede conocer el peso de un elemento si aún no se han determinado sus dimensiones? Esta es la paradoja fundamental que surge en las etapas preliminares del diseño. Tanto el ingeniero calculista como el arquitecto se encuentran en una encrucijada: el tamaño de los elementos estructurales impacta directamente en la configuración del espacio arquitectónico, pero sus dimensiones exactas dependen de cargas que aún no pueden calcularse con precisión.

La Paradoja del Diseño Estructural Inicial: Un Vistazo al Dilema

Cuando un ingeniero o arquitecto comienza a esbozar un proyecto, se topa con un círculo vicioso. Para calcular las dimensiones adecuadas de una viga, una losa o un pilar, es necesario saber cuánto peso soportarán, incluyendo su propio peso. Pero, ¿cómo saber el peso propio si no se conocen sus dimensiones? Este enigma puede parecer insuperable, pero es precisamente aquí donde el predimensionamiento entra en juego, ofreciendo una solución práctica y eficiente para romper este ciclo.

El predimensionamiento no busca la exactitud final, sino una aproximación razonable que sirva como punto de partida. Es un proceso expedito que permite a los profesionales obtener una primera estimación de las dimensiones de los componentes estructurales, lo que a su vez facilita la interacción entre el diseño arquitectónico y la ingeniería estructural. Aunque los resultados no son definitivos y requieren validación posterior mediante cálculos estructurales rigurosos que cumplan con todas las normativas técnicas, el predimensionamiento proporciona la base sobre la cual se asienta todo el proyecto.

Predimensionamiento de Losas de Hormigón Armado

Las losas son elementos horizontales que transmiten las cargas a las vigas y, de ahí, a los pilares y cimentación. Su dimensión principal es el área, definida por sus luces (longitud y ancho). La dimensión que a menudo se desconoce inicialmente es su altura (A).

Cómo estimar la altura de una losa:

• Para losas macizas (comunes en edificios residenciales y comerciales), la altura inicial se puede estimar dividiendo la luz menor (la distancia más corta entre apoyos) por 40. Es crucial asegurar que la altura resultante no sea inferior a 7 cm para losas de piso comunes y 12 cm para losas que soporten tráfico vehicular.
• En el caso de losas prefabricadas o nervadas, que poseen una mayor eficiencia estructural debido a su geometría, la altura inicial puede calcularse dividiendo la luz menor por 20.

Es importante recordar que la "luz" en este contexto se refiere a la distancia centro a centro entre los apoyos de la losa.

Tabla de Predimensionamiento de Losas

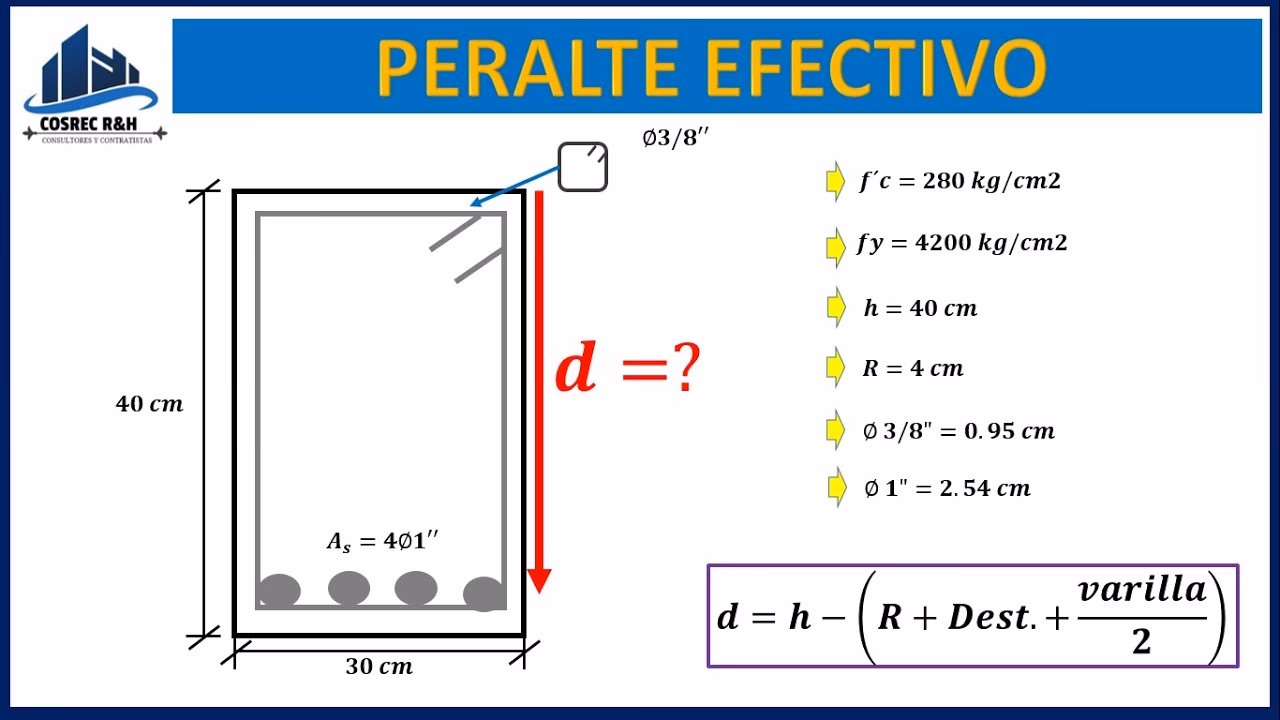

Predimensionamiento de Vigas de Hormigón Armado: El Corazón del Cálculo

Las vigas son elementos lineales horizontales diseñados para soportar cargas transversales y transmitirlas a los pilares. En el predimensionamiento de vigas de hormigón armado, la información conocida de antemano suele ser su luz (la distancia entre apoyos). Lo que se busca determinar es su altura (A) y su espesor (I).

El espesor (I) de la viga debe ser igual o superior a 12 cm. Una buena práctica inicial es considerar que el espesor de la viga sea similar al espesor del muro que soporta, sin incluir el revestimiento. La altura (A) de la viga, una vez predimensionada, nunca debe ser inferior a 20 cm, garantizando una rigidez mínima adecuada.

Métodos para Estimar la Altura de Vigas:

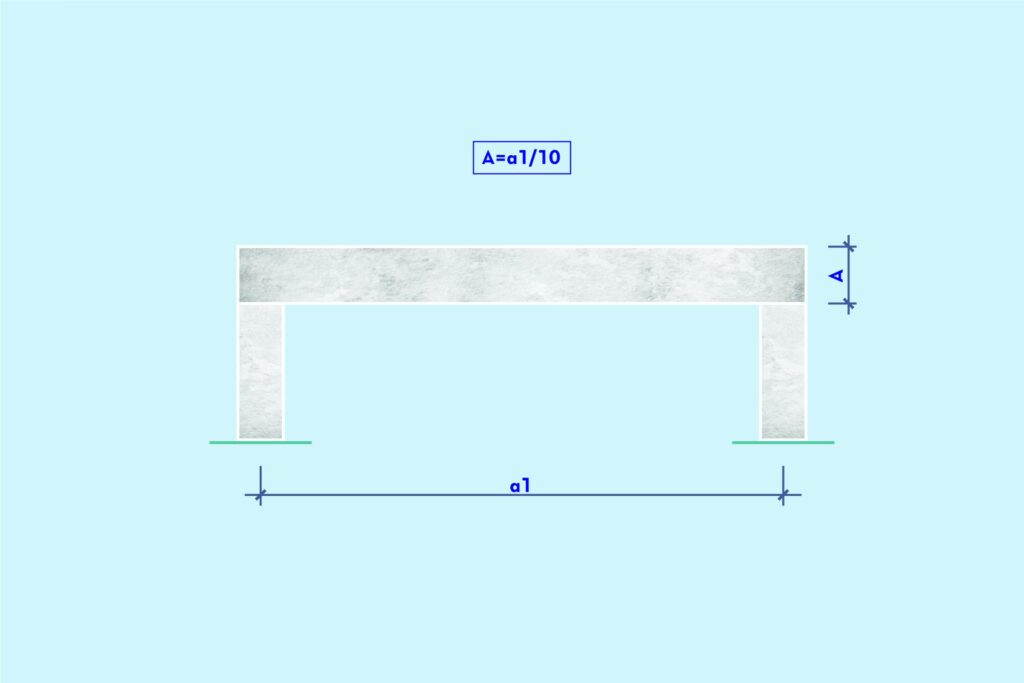

• Vigas con dos apoyos y sin voladizos en sus extremos: Para estas vigas simples, la altura (A) se calcula dividiendo la luz (a1) por 10. El resultado obtenido debe redondearse al múltiplo de 5 superior más cercano. Por ejemplo, si el cálculo da 32 cm, se redondearía a 35 cm.

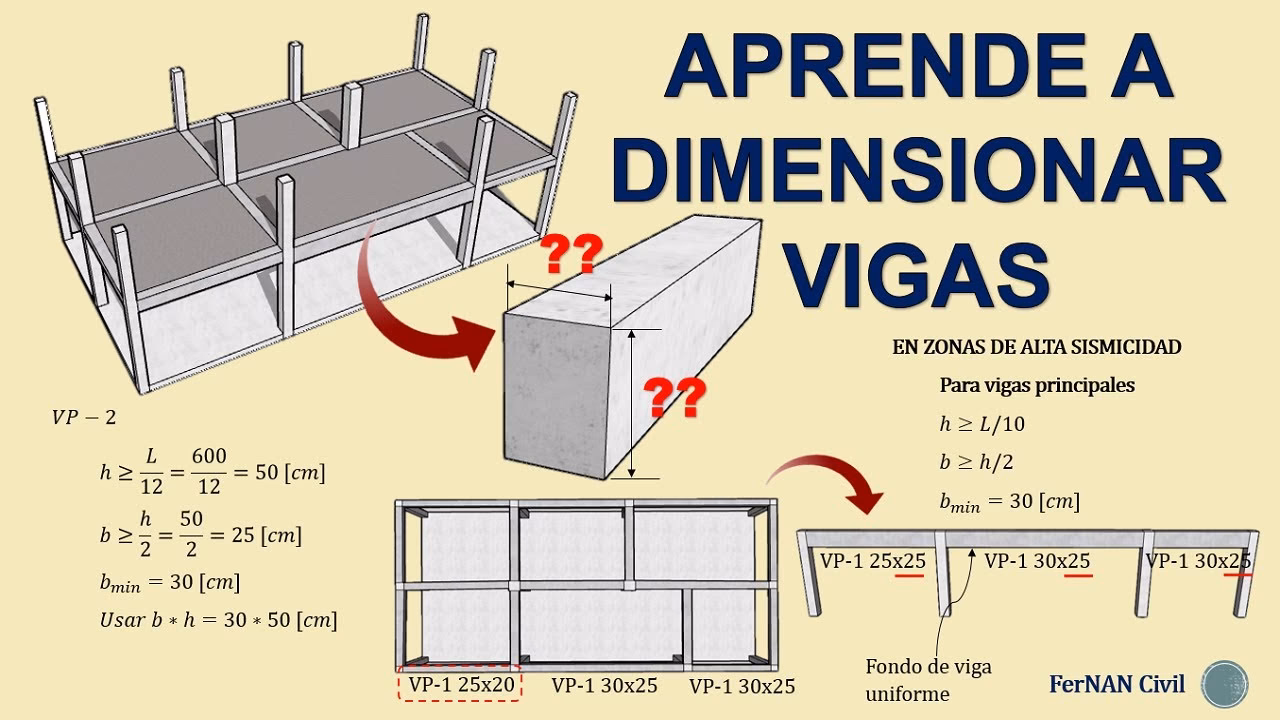

• Vigas con múltiples apoyos (continuas): En el caso de vigas que se extienden sobre varios apoyos, la altura (A) se determina dividiendo la luz mayor (la más grande entre a1, a2, ..., an) por 12. Al igual que en el caso anterior, el resultado debe redondearse al múltiplo de 5 superior. Una ventaja de este método es que la altura calculada para la luz mayor puede ser utilizada de manera uniforme en todas las luces de la viga, incluso en las más cortas, simplificando el diseño.
• Vigas en voladizo: Las vigas en voladizo, que se proyectan sin apoyo en uno de sus extremos, requieren una consideración especial debido a las fuerzas que experimentan. Su altura (A) se estima dividiendo la longitud del voladizo (ab) por cinco.

La luz siempre se considera como la distancia centro a centro entre los diferentes apoyos de la viga.

Tabla de Predimensionamiento de Vigas

Predimensionamiento de Pilares de Hormigón Armado

Los pilares, o columnas, son los elementos verticales encargados de transmitir las cargas de las vigas y losas a la cimentación. En su predimensionamiento, la altura del pilar suele ser conocida (la altura de la planta), y el objetivo es determinar las dimensiones de su sección transversal (A x B).

Las normativas técnicas, como las brasileñas citadas en la información, sugieren que las dimensiones A y B de la sección transversal de un pilar no sean inferiores a 19 cm. Sin embargo, en situaciones especiales, se permite que una de las dimensiones sea tan pequeña como 14 cm, siempre y cuando el área total de la sección transversal sea igual o mayor a 360 cm². Además, se aconseja que la dimensión mayor no exceda el doble de la dimensión menor (B ≤ 2A), para asegurar una distribución de rigidez más equilibrada.

Estimación de la Carga y Dimensionamiento del Pilar:

La carga que soporta un pilar varía en cada nivel, acumulándose de arriba hacia abajo. Un método común para estimar esta carga es el de las áreas de influencia. Se considera que cada metro cuadrado del área de influencia de una losa contribuye con aproximadamente 1000 kgf de carga al pilar. Esta carga incluye el peso propio de la losa, el peso de muros, revestimientos y cargas accidentales (como mobiliario o personas).

Para la losa más baja (en contacto con el suelo) y la losa superior (la cubierta del edificio), la contribución se reduce a 500 kgf/m², ya que suelen soportar cargas diferentes o menores.

Dado que la carga se acumula, los pilares de los niveles inferiores deberán tener una sección transversal mayor para soportar el peso acumulado de todos los pisos superiores. Para propósitos de predimensionamiento, y buscando una aproximación segura, se suele considerar un concreto de baja resistencia, con una tensión admisible de cálculo de 10 MPa (o 100 kgf/cm²), aplicando un coeficiente de seguridad que resulta en pilares más robustos de lo estrictamente necesario para esta etapa inicial.

Ejemplo Práctico de Predimensionamiento de Pilar:

Consideremos un edificio de 5 pisos más cubierta, y un pilar específico cuya área de influencia se estima constante en 40 m² en todos los niveles.

• Carga en el pilar del último piso (cubierta):
  Área de influencia * Carga por m² (cubierta) = 40 m² * 500 kgf/m² = 20,000 kgf
• Carga en el pilar del 4º piso:
  (Carga cubierta) + (Carga 4º piso) = 20,000 kgf + (40 m² * 1000 kgf/m²) = 20,000 kgf + 40,000 kgf = 60,000 kgf
• Carga en el pilar del 3º piso:
  (Carga 4º piso) + (Carga 3º piso) = 60,000 kgf + 40,000 kgf = 100,000 kgf
• Carga en el pilar del 2º piso:
  (Carga 3º piso) + (Carga 2º piso) = 100,000 kgf + 40,000 kgf = 140,000 kgf
• Carga en el pilar del 1º piso:
  (Carga 2º piso) + (Carga 1º piso) = 140,000 kgf + (40 m² * 500 kgf/m²) = 140,000 kgf + 20,000 kgf = 160,000 kgf

Para calcular el área de la sección transversal requerida para el pilar del primer piso:

• Carga total = 160,000 kgf
• Tensión admisible del concreto = 100 kgf/cm²
• Área requerida = Carga total / Tensión admisible = 160,000 kgf / 100 kgf/cm² = 1,600 cm²

Con un área requerida de 1,600 cm², se pueden proponer dimensiones para el pilar, por ejemplo, un pilar cuadrado de 40 cm x 40 cm (1600 cm²) cumpliría con el requisito y las recomendaciones de no exceder el doble de la dimensión menor. Si fuese rectangular, 50 cm x 32 cm también funcionaría.

Más Allá del Predimensionamiento: Tipos y Dimensiones de Vigas Estándar

Una vez que se ha realizado el predimensionamiento para vigas de hormigón armado, se obtiene una idea de la altura y el espesor necesarios. Sin embargo, es importante reconocer que en el mundo de la construcción, especialmente con el uso de acero, existen vigas prefabricadas con dimensiones estandarizadas. Aunque el predimensionamiento inicial se centra en el hormigón armado, es útil conocer la variedad y los rangos de las vigas de acero, que a menudo se utilizan en combinación o como alternativa en diferentes tipos de proyectos estructurales.

Las vigas de acero, comúnmente conocidas como perfiles I (o H), se fabrican según diversas normativas internacionales. Estas normas definen no solo las dimensiones (altura, ancho de ala, espesor de alma) sino también propiedades como el radio de curvatura y el peso por metro lineal, que son cruciales para los cálculos de ingeniería.

Rangos de Altura en Vigas de Acero Estándar:

• Vigas I laminadas en caliente (rango general): Suelen tener alturas que van desde los 100 mm hasta los 710 mm. El ancho de las alas puede variar de 55 mm a 440 mm, y el espesor del alma de 3.8 mm a 100 mm.
• Normativas Europeas (EN 10365): Bajo estándares europeos, se encuentran tipos como las vigas IPE (perfiles I de alas paralelas), HE (vigas de alas anchas), HL y HLZ (vigas de alas extra anchas), HD (columnas de alas anchas), HP y UBP (pilares de alas anchas), UB (vigas universales), UC (columnas universales), e IPN y J (perfiles I de alas inclinadas). Las dimensiones específicas varían mucho por tipo, pero, por ejemplo, las vigas HE (más comunes) pueden superar los 1000 mm de altura en sus versiones más grandes.
• Normativas de Ucrania y la CEI (GOST 8239, 19425, 26020): Estas normativas también especifican rangos de altura. Por ejemplo, GOST 8239 cubre vigas I con alturas de 100 mm a 600 mm, mientras que GOST 26020, para vigas I de alas paralelas, puede llegar a alturas de 100 mm a 1,000 mm.

Es fundamental entender que, mientras el predimensionamiento de hormigón nos da una estimación de volumen y forma para ese material, la selección final de una viga de acero implicará elegir un perfil estándar que cumpla con los requisitos de carga y las dimensiones aproximadas obtenidas en la fase preliminar. La producción de estas vigas se realiza principalmente mediante laminación en caliente de tochos de acero o mediante la soldadura de tiras metálicas.

Consideraciones Finales y Advertencias

Es imperativo reiterar que los métodos de predimensionamiento presentados en este artículo son herramientas auxiliares y aproximadas. Su finalidad es proporcionar una base para el diseño arquitectónico y una estimación inicial de las dimensiones de los elementos de hormigón armado, permitiendo a los profesionales avanzar en las primeras fases de un proyecto.

Bajo ninguna circunstancia, estos cálculos deben ser adoptados como el proyecto estructural final para la construcción de un edificio. La seguridad y la integridad de cualquier estructura dependen de cálculos rigurosos y detallados, que deben ser elaborados por arquitectos o ingenieros calculistas cualificados, siguiendo estrictamente las normativas técnicas vigentes en la ubicación de la obra. El predimensionamiento es el primer paso; el cálculo definitivo es el paso que garantiza la solidez y la seguridad.

Preguntas Frecuentes (FAQ)

¿Por qué es importante el predimensionamiento en un proyecto de construcción?

El predimensionamiento es crucial porque permite a arquitectos e ingenieros obtener una estimación inicial de las dimensiones de los elementos estructurales (losas, vigas, pilares) antes de realizar cálculos detallados. Esto ayuda a resolver la paradoja de no conocer el peso propio de una estructura sin tener sus dimensiones, facilita la integración del diseño arquitectónico con la ingeniería y proporciona un punto de partida para el proyecto, optimizando tiempo y recursos.

¿Qué se entiende por "luz" en el cálculo de vigas y losas?

En el contexto del cálculo estructural, la "luz" se refiere a la distancia libre entre los apoyos de una viga o losa. En los métodos de predimensionamiento presentados, se considera específicamente la distancia centro a centro entre los diferentes apoyos.

¿Puedo utilizar estas fórmulas de predimensionamiento para el diseño estructural final de mi edificación?

No, bajo ninguna circunstancia. Las fórmulas y métodos de predimensionamiento expuestos en este artículo son aproximaciones iniciales. No reemplazan los cálculos estructurales rigurosos y detallados que son obligatorios para el diseño final de una edificación. Estos cálculos deben ser realizados por profesionales cualificados (ingenieros o arquitectos calculistas) y deben adherirse estrictamente a las normativas y códigos de construcción locales para garantizar la seguridad y la estabilidad de la estructura.

¿Cuál es la diferencia entre vigas de hormigón armado y vigas de acero en términos de dimensionamiento?

Las vigas de hormigón armado se dimensionan inicialmente con métodos de predimensionamiento que estiman su altura y espesor en función de la luz y el tipo de apoyo, considerando las propiedades del hormigón y el acero de refuerzo. Las vigas de acero, por otro lado, suelen ser perfiles estandarizados (como las vigas I o H) que se fabrican con dimensiones fijas. El dimensionamiento final de una viga de acero implica seleccionar el perfil estándar que mejor se adapte a las cargas y longitudes requeridas, verificando su capacidad con cálculos precisos. Mientras el predimensionamiento de hormigón nos da una idea de una dimensión "ideal", la viga de acero se selecciona de un catálogo de tamaños existentes.

¿Existe una altura "media" para una viga?

No existe una altura "media" única para todas las vigas, ya que sus dimensiones dependen directamente de factores como la luz que cubren, las cargas que soportan, el material (hormigón, acero, madera) y el tipo de apoyo. Sin embargo, las vigas de acero laminadas en caliente, por ejemplo, suelen tener alturas que varían entre 100 mm y 710 mm en rangos estándar, mientras que vigas de hormigón de edificios comunes pueden tener alturas desde 20 cm hasta más de 100 cm, dependiendo de la luz. El predimensionamiento te ayuda a calcular la altura aproximada para tu caso específico, no un promedio general.
