¿Cómo Medir y Calcular la Altura de un Líquido?

La medición precisa de la altura de un líquido es un aspecto fundamental en innumerables industrias y aplicaciones cotidianas, desde el monitoreo del nivel de un río hasta la gestión de inventarios en grandes tanques de almacenamiento. Comprender cómo los principios físicos y las fórmulas matemáticas se unen para ofrecer lecturas exactas es crucial para la eficiencia, la seguridad y la optimización de procesos.

Este artículo explora dos enfoques principales para determinar la altura de un líquido: el uso de transmisores de presión hidrostática para mediciones dinámicas y en tiempo real, y la aplicación de fórmulas geométricas para cálculos basados en el volumen o las dimensiones de un contenedor cilíndrico. Prepárese para sumergirse en el fascinante mundo de la medición de fluidos.

Medición de Altura de Líquidos con Transmisores de Presión

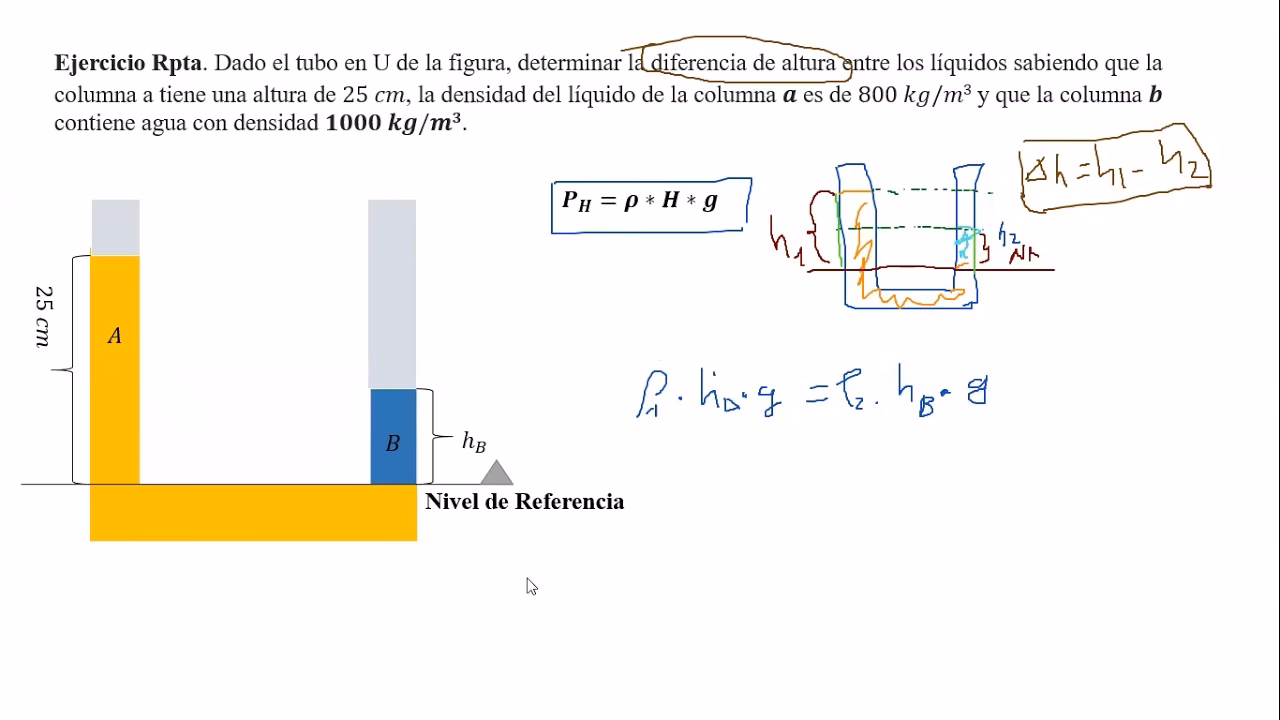

Uno de los métodos más comunes y confiables para establecer el nivel de un líquido en un río, tanque, pozo u otro cuerpo de líquido es mediante el uso de un transmisor de presión. El principio subyacente es simple pero poderoso: la presión en el fondo de un recipiente lleno de líquido está directamente relacionada con la altura de dicho líquido. Este fenómeno se conoce como presión hidrostática.

El transmisor de presión mide esta presión de cabeza hidrostática y ofrece el nivel de líquido resultante. Para obtener una lectura precisa, el dispositivo de medición debe ubicarse en el punto más bajo que se desea medir, normalmente montado o apoyado en el fondo del recipiente.

La Importancia de la Gravedad Específica

Al medir el nivel de líquido, la gravedad específica (SG) del medio debe tomarse en consideración. La gravedad específica es un número adimensional que se calcula dividiendo la densidad del medio que se está midiendo por la densidad del agua a 4 °C (que es aproximadamente 1.00 g/cm³). Por ejemplo, la densidad del queroseno es de 0.82 g/cm³, por lo tanto, su SG es 0.82 g/cm³ ÷ 1.00 g/cm³ = 0.82.

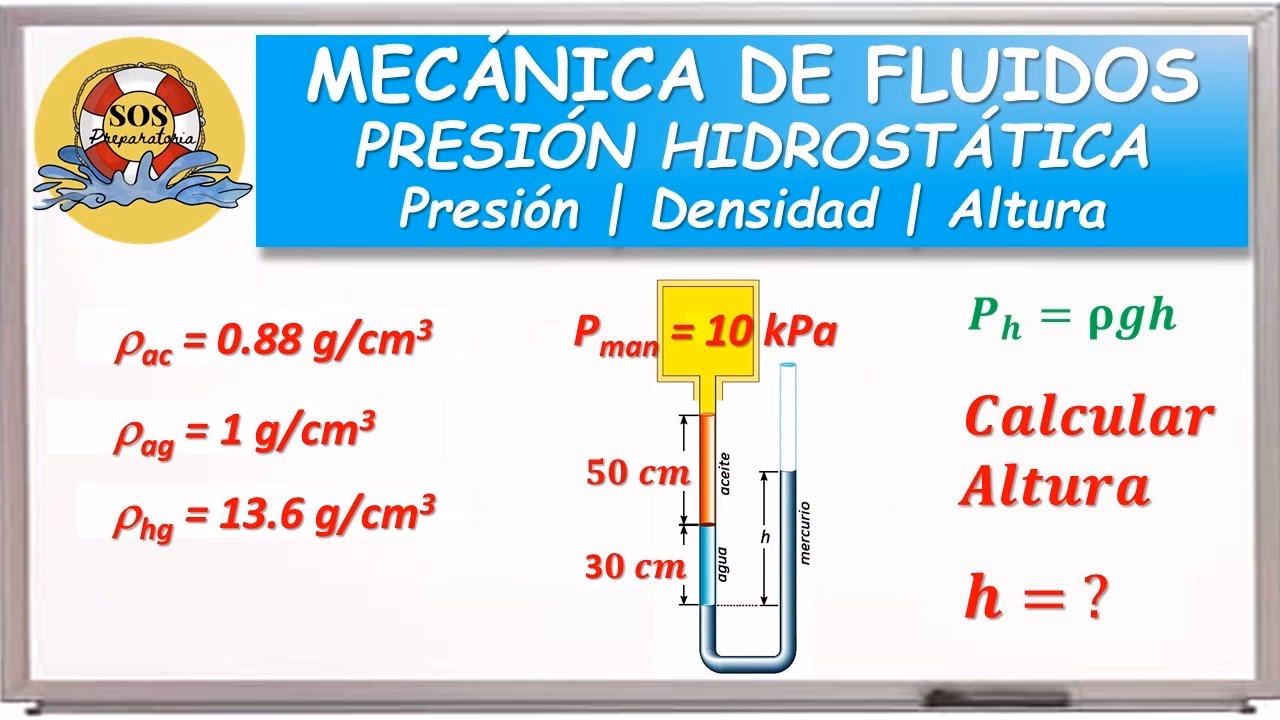

La relación entre la altura, la presión y la gravedad específica se expresa mediante la siguiente ecuación:

H = P / SG

O, para calcular la presión:

P = SG • H

• H – Altura del líquido que se mide (generalmente en pulgadas, centímetros, metros, pies, etc.)
• P – Presión de cabeza hidrostática en el fondo del tanque (generalmente en pulgadas de columna de agua, pies de columna de agua, bar, psi, Pascales, etc.)
• SG – Gravedad específica del medio (un número adimensional)

Consideremos un ejemplo práctico. Imagine un recipiente con agua de 8 pulgadas de profundidad. El agua tiene una gravedad específica de 1.00. Para calcular la presión hidrostática en el fondo del recipiente, aplicamos la fórmula:

H = 8 pulgadas de agua
SG = 1
P = x PSI

Entonces, la presión (P) es:

P = 1 • 8 pulgadas = 8 pulgadas W.C. (Columna de Agua)

Esto significa que la presión hidrostática en la base es igual a 8 pulgadas de columna de agua. Si queremos convertir esto a PSI (libras por pulgada cuadrada), sabiendo que 1 pulgada de columna de agua = 0.03613 PSI:

8 pulgadas WC • 0.03613 PSI/pulgada WC = 0.289 PSI

Como se puede observar, una gravedad específica más baja o más alta puede tener un impacto significativo en la medición del nivel. Otras variables como la ubicación del dispositivo, la temperatura y/o la presión del gas que actúa sobre el medio en un tanque sellado también son cruciales al realizar una medición precisa del nivel de líquido.

Recomendaciones para Mediciones Precisas de Nivel de Líquido

Tanques Abiertos o Ventilados

Este es el caso más sencillo de considerar en la medición de nivel. Los tanques ventilados o abiertos incluyen tanques elevados, subterráneos y sobre el suelo que tienen respiraderos abiertos o exponen el medio a la presión atmosférica local. Típicamente, el instrumento se puede montar en el costado del tanque o una sonda de nivel de líquido se puede bajar directamente al medio dentro del tanque. La fuerza de la presión de cabeza hidrostática permitirá obtener una lectura de nivel precisa.

Supongamos que desea medir el nivel de líquido en un tanque vertical de 20 pies de altura. Un tanque lleno ejercería una presión de cabeza hidrostática máxima de 20 pies de columna de agua (asumiendo que es agua a 4 °C). Dado que un pie de columna de agua es equivalente a 0.43356 PSI, la presión de cabeza hidrostática máxima ejercida en la base del tanque y el transmisor de presión es de 8.671 PSI.

Ahora, asuma que este mismo tanque está lleno de queroseno. Dado que el queroseno tiene una gravedad específica de 0.82, utilizando la ecuación mencionada:

P = 0.82 • 20 pies = 16.4 pies de columna de agua

Convertido a PSI:

16.4 pies • 0.43356 PSI/pie = 7.11 PSI

En este ejemplo, hay una diferencia de 1.561 PSI o 3.6 pies WC entre el agua y el queroseno. Esto demuestra la importancia de conocer la gravedad específica del medio para obtener una medición de nivel precisa.

Al elegir un transmisor para medir el nivel de líquido en tanques abiertos o ventilados, hay ciertos factores elementales que deben considerarse con respecto a la instalación:

• ¿Se puede perforar el fondo del tanque?
• ¿Se puede usar un adaptador soldable?
• ¿Qué tipo de conexión se puede insertar aquí?
• Si el fondo del tanque no se puede perforar, ¿se puede insertar una sonda de nivel desde la parte superior del tanque?
• ¿Es esta una aplicación sanitaria donde un producto aprobado es esencial o hay preocupaciones de contaminación?
• ¿El medio es compatible con los materiales estándar o son necesarias piezas húmedas opcionales?

Para aplicaciones sanitarias o cuando el instrumento puede montarse desde el exterior del tanque, existen modelos específicos que se pueden utilizar. Si no es una aplicación sanitaria, una sonda puede insertarse desde la parte superior del tanque y bajarse hasta el fondo, o se pueden conectar transmisores a la base del tanque mediante una tubería. El método de sonda sumergible es a menudo el más fácil y menos intrusivo, ya que no se requieren agujeros o adaptadores en la pared del tanque y el transmisor se puede retirar fácilmente sin necesidad de vaciar el tanque.

Si se utiliza un tanque aislado, la medición de presión es la misma, excepto que será necesario un adaptador especial. Este adaptador se suelda a ras en el interior del tanque y se extiende a través del aislamiento hasta el exterior del tanque, donde se inserta el transmisor.

Tanques Sellados o Presurizados

Un tanque sellado a menudo tiene una manta de gas con una presión superior a la atmosférica sobre el líquido. Hay un efecto aditivo de la presión de cabeza hidrostática (presión ejercida por el nivel del líquido) y la presión de la manta de gas en la parte superior. La presión hidrostática y la presión del gas juntas ofrecen una presión total ejercida en el fondo del tanque y sobre el instrumento de nivel.

Conociendo esta relación, es difícil obtener una medición precisa del nivel de líquido utilizando las técnicas mostradas en el ejemplo del tanque abierto/ventilado, ya que la adición de la presión del gas indicaría un nivel de líquido más alto, lo cual es falso.

Una técnica y la más precisa es utilizar un transductor de presión diferencial (DP). Este dispositivo medirá con precisión el nivel de líquido mientras anula el efecto de la presión de la manta de gas. Un DP con el lado de alta presión (pata) conectado a la base del tanque y el lado de baja presión conectado a la parte superior del tanque por encima del líquido, medirá la variación entre la presión del gas y la presión combinada del gas y el nivel del líquido. Esto deja solo la medición del nivel del líquido (la presión barométrica no es un problema en esta situación).

Sin embargo, hay una serie de precauciones y variables a considerar al realizar esta medición:

• ¿Las patas de cada lado estarán expuestas a diferentes temperaturas?
• ¿Qué tan largas deben ser cada pata?
• ¿Dónde se puede montar el transmisor?
• ¿Cuáles son las temperaturas mínima y máxima del medio y del gas?
• ¿Este sistema está en interiores o exteriores?
• ¿El tanque experimenta vacío?

Para ilustrar los principios de medición, asumiremos que existen condiciones óptimas. Supongamos que el tanque tiene 30 pies de altura, contiene 20 pies de agua (20 pies de agua = 8.671 PSI), y tiene una manta de gas presurizada de 5 PSI en la parte superior. Recordando que el agua tiene una gravedad específica de 1.00, la lectura de la presión de cabeza hidrostática y la presión del gas en la base del tanque sumarían 5 PSI (gas) + 8.671 PSI (agua) = 13.671 PSI.

Un transductor de presión diferencial, con su lado de baja presión detectando la manta de gas (5 PSI) y su lado de alta presión detectando la presión total (13.671 PSI), restaría el lado de baja presión del lado de alta presión, resultando en 8.671 PSI, que corresponde exactamente a los 20 pies de columna de agua.

Otra técnica, no tan precisa pero útil cuando el espacio y la instalación son un problema, es usar dos transmisores separados: uno sumergido en el líquido para medir la presión total, y un segundo montado en la parte superior del tanque para medir solo la manta de gas. Las dos señales se procesarían en un circuito capaz de restarlas, obteniendo así solo la lectura del nivel de líquido.

Tanques con Densidad de Líquido Variable

Algunos fabricantes utilizan un solo tanque para procesar varios medios con diferentes densidades, o tienen medios cuya densidad cambia con la temperatura. Esto es muy común en la industria alimentaria y de bebidas, donde diferentes ingredientes se mezclan en los mismos tanques. Una medición precisa del nivel de líquido en estas condiciones utilizando un instrumento de tipo manométrico montado en la base del tanque es difícil, ya que la lectura de presión variará con la densidad, incluso si la altura del líquido es constante.

Tanques Abiertos con Densidad Variable:

La solución más efectiva es utilizar un DP junto con un transmisor de tipo manométrico. Montar las dos patas de un DP a una distancia conocida entre sí permitirá medir la presión de cabeza hidrostática entre estos dos puntos y ayudar a establecer la gravedad específica del medio. La gravedad específica se puede multiplicar luego por la lectura de nivel del transmisor manométrico para adquirir una lectura de nivel precisa en el sistema.

Considere la siguiente fórmula para calcular la gravedad específica (SG) en este escenario:

SG = DP / D

• DP – Lectura del DP de la distancia entre las patas del DP (en pulgadas de columna de agua)
• D – Distancia real entre las patas del DP (en pulgadas)
• SG – Gravedad específica

Por ejemplo, si un DP se monta en el costado de un tanque vertical con el lado de baja presión exactamente 12 pulgadas por encima del lado de alta presión, y la salida del DP corresponde a una lectura de columna de agua de 9.84 pulgadas, entonces:

SG = 9.84 pulgadas / 12 pulgadas
SG = 0.82

En este caso, la gravedad específica de este medio es 0.82. Para establecer la medición de nivel corregida del medio a su densidad actual, se toma la salida del transmisor de tipo manométrico (montado en la base del tanque) y se multiplica por la gravedad específica determinada. Si la lectura inicial del transmisor manométrico es de 20 pies WC, la altura corregida sería:

20 pies WC • 0.82 = 16.4 pies WC

Tanques Sellados y Presurizados con Densidad Variable:

Aquí, hay una combinación de una gravedad específica cambiante y un tanque sellado presurizado. En esta situación, se utilizan dos unidades de DP. La primera unidad de DP se instala como en el ejemplo de un tanque sellado presurizado: el lado de baja presión detecta la manta de gas y el lado de alta presión detecta la combinación de los niveles de líquido y las presiones del gas. El resultado de este DP es la medición de la presión estática solamente.

Una segunda unidad de DP se monta con sus dos patas a una distancia conocida en el costado del tanque vertical, permitiendo calcular la gravedad específica, como se explicó anteriormente. Una vez que se conoce la SG, se multiplica por la presión estática utilizando una placa matemática o un controlador que procese ambas señales DP. De esta manera, se puede obtener una medición precisa del nivel de líquido incluso en un tanque presurizado con una gravedad específica cambiante.

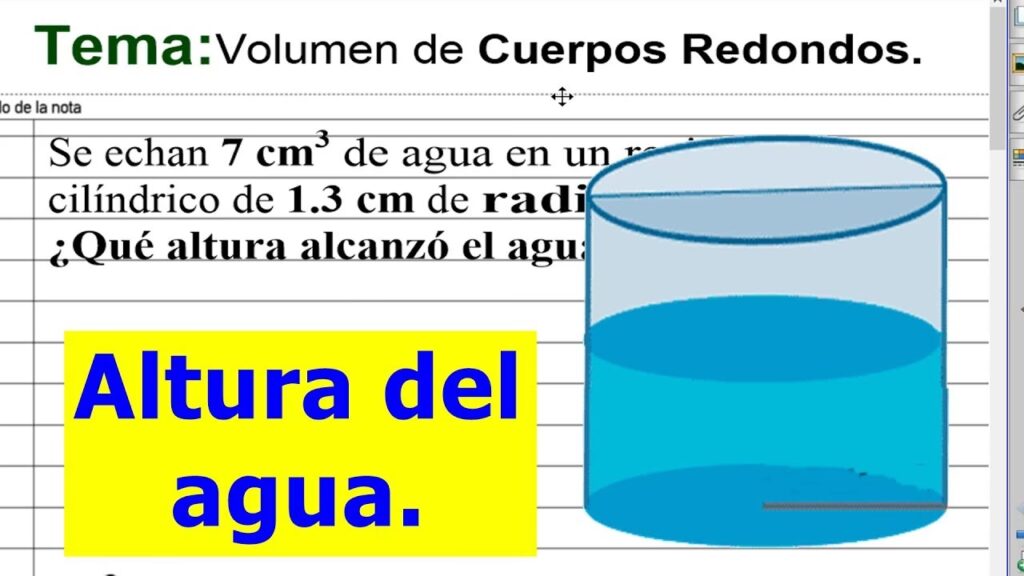

Cálculo de la Altura de un Líquido en un Cilindro (Fórmulas Geométricas)

Mientras que los transmisores de presión ofrecen mediciones dinámicas y en tiempo real, a veces se necesita un enfoque más teórico o estático, especialmente cuando se trata de geometrías de contenedores fijas o cuando se conocen otras dimensiones y el volumen. Para un cilindro con un radio dado (r) y una altura (h), existen cinco ecuaciones básicas que lo describen completamente:

• Volumen de un cilindro:V = π r² h
• Área superficial de las bases de un cilindro:A<sub>b</sub> = 2 π r²
• Área de la superficie lateral de un cilindro:A<sub>l</sub> = 2 π r h
• Área superficial total de un cilindro:A = A<sub>b</sub> + A<sub>l</sub>
• La diagonal más larga de un cilindro:d² = 4 r² + h²

A partir de estas ecuaciones fundamentales, podemos derivar fácilmente fórmulas para calcular la altura (h) si conocemos otros parámetros. Esto es particularmente útil en situaciones de diseño, estimación de capacidad o cuando se necesita verificar mediciones existentes.

Fórmulas Derivadas para la Altura de un Cilindro

Aquí presentamos diez fórmulas distintas para calcular la altura de un cilindro, dependiendo de los parámetros conocidos:

1. Dados el radio (r) y el volumen (V):
   h = V / (π r²)
2. Dados el radio (r) y el área lateral (A_l):
   h = A<sub>l</sub> / (2 π r)
3. Dados el radio (r) y el área total (A):
   h = (A - 2 π r²) / (2 π r)
4. Dado el radio (r) y la diagonal más larga (d):
   h = √(d² - 4 r²)
5. Dado el volumen (V) y el área de las bases (A_b):
   h = 2 V / A<sub>b</sub>
6. Dado el volumen (V) y el área lateral (A_l):
   h = A<sub>l</sub>² / (4 π V)
7. Dadas el área de las bases (A_b) y el área lateral (A_l):
   h = √(A<sub>l</sub>² / (2 π A<sub>b</sub>))
8. Dadas el área de las bases (A_b) y el área total (A):
   h = (A - A<sub>b</sub>) / √(2 π A<sub>b</sub>)
9. Dada el área de las bases (A_b) y la diagonal (d):
   h = √(d² - (2 / π) A<sub>b</sub>)
10. Dadas área lateral (A_l) y área total (A):
    h = A<sub>l</sub> / √(2 π (A - A<sub>l</sub>))

Tabla Comparativa de Métodos de Medición de Nivel

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante la gravedad específica al medir el nivel de un líquido con un transmisor de presión?

La gravedad específica es crucial porque la presión hidrostática generada por una columna de líquido depende directamente de su densidad. Si la densidad (y por lo tanto la gravedad específica) del líquido cambia, la misma altura de líquido ejercerá una presión diferente. Un transmisor de presión mide la presión, no directamente la altura, por lo que sin conocer la gravedad específica, la conversión de presión a altura sería inexacta.

¿Cuál es la diferencia principal entre un tanque abierto y uno sellado en términos de medición de nivel?

En un tanque abierto, la superficie del líquido está expuesta a la presión atmosférica, que es relativamente constante o puede ser anulada fácilmente. En un tanque sellado, hay una manta de gas presurizada sobre el líquido. Esta presión adicional se suma a la presión hidrostática del líquido en el fondo del tanque. Para obtener la altura real del líquido, se debe restar la presión del gas, lo que requiere un método de medición más sofisticado como el uso de un transductor de presión diferencial.

¿Cuándo debería usar fórmulas geométricas para calcular la altura en lugar de un transmisor de presión?

Las fórmulas geométricas son ideales cuando se necesita calcular la altura en un cilindro en situaciones de diseño, planificación o verificación teórica, o cuando se conoce el volumen total del líquido y las dimensiones del contenedor. Los transmisores de presión, por otro lado, son para mediciones dinámicas y en tiempo real en sistemas operativos.

¿Qué factores pueden afectar la precisión de la medición del nivel de líquido con un transmisor de presión?

Además de la gravedad específica del medio, otros factores clave incluyen la temperatura (que puede afectar la densidad del líquido y el rendimiento del sensor), la ubicación y calibración del dispositivo, la presencia de presiones de gas adicionales en tanques sellados, y la compatibilidad de los materiales del sensor con el líquido para evitar corrosión o incrustaciones.

¿Es posible medir el nivel de un líquido cuya densidad varía constantemente?

Sí, es posible. La técnica más precisa implica el uso de un transductor de presión diferencial (DP) para medir la presión entre dos puntos conocidos en la columna de líquido, lo que permite calcular la gravedad específica en tiempo real. Luego, esta SG se utiliza para corregir la lectura de un transmisor de presión de nivel estándar, proporcionando una medición precisa de la altura real del líquido.

Conclusión

La medición de la altura de un líquido es una tarea crucial en una multitud de aplicaciones, y la elección del método adecuado depende en gran medida de las características del contenedor y del propio líquido. Desde la simplicidad de los transmisores de presión en tanques abiertos hasta la sofisticación de los transductores de presión diferencial en entornos presurizados o con densidad variable, la tecnología actual ofrece soluciones robustas y precisas. Comprender los principios de la presión hidrostática, la importancia de la gravedad específica y las consideraciones de instalación son claves para el éxito. Asimismo, las fórmulas geométricas proporcionan una base sólida para el cálculo de la altura en cilindros, complementando las mediciones en tiempo real. Al dominar estas técnicas, se asegura la eficiencia operativa y la seguridad en cualquier proceso que involucre la gestión de fluidos.
