En el vasto universo de la mecánica y la ingeniería, pocos elementos son tan fundamentales y omnipresentes como las roscas. Desde un simple tornillo que asegura un mueble hasta los complejos sistemas de fijación en maquinaria de alta precisión, la rosca es el corazón de innumerables ensamblajes. Sin embargo, su aparente simplicidad esconde una complejidad dimensional que, si no se comprende y mide correctamente, puede llevar a fallos catastróficos o, en el mejor de los casos, a un ajuste inadecuado. Este artículo se adentrará en el fascinante mundo de las roscas, desglosando cómo calcular su altura, determinar su paso y entender las cruciales tolerancias que garantizan un funcionamiento óptimo. Prepárese para dominar los conceptos que le permitirán asegurar la integridad y eficiencia de cualquier sistema roscado.
Las roscas son hélices continuas de un perfil uniforme, formadas en la superficie exterior o interior de un cilindro o cono. Su diseño permite la unión de piezas, la transmisión de movimiento o la aplicación de fuerza. Para que cumplan su función de manera efectiva, es imperativo conocer y controlar parámetros específicos que definen su geometría. Estos parámetros incluyen el paso, el diámetro mayor, el diámetro menor y, por supuesto, la altura de la rosca. Una comprensión profunda de cada uno de ellos es el primer paso para cualquier profesional o entusiasta que trabaje con elementos roscados.
Dimensiones Clave de una Rosca: Paso, Diámetro y Profundidad
Para entender una rosca, es esencial familiarizarse con su “anatomía”. Cada componente tiene un propósito y una definición precisa que influye directamente en su funcionalidad y compatibilidad. La figura 2 (referencia al texto original, no se incluye imagen) ilustra estas dimensiones:
- Paso (A): Es la distancia entre dos picos o crestas consecutivas de una rosca. Se mide en milímetros (mm) para roscas métricas o en pulgadas (in) para roscas imperiales. Es la medida más fundamental para determinar la finura o la grosura de una rosca.
- Roscas por Pulgada (TPI): Para roscas imperiales, en lugar del paso, se utiliza el TPI, que indica el número de roscas completas que hay en una pulgada de longitud del eje del tornillo. Un TPI más alto significa un paso más fino.
- Diámetro Mayor (E): Es el diámetro más grande de la rosca. Para roscas externas (tornillos), se mide de cresta a cresta. Para roscas internas (tuercas), se mide de raíz a raíz. Es la medida principal para identificar el tamaño nominal de un tornillo.
- Diámetro Menor (C): Es el diámetro más pequeño de la rosca, medido de raíz a raíz en roscas externas y de cresta a cresta en roscas internas.
- Ángulo del Flanco (B): Es el ángulo que forman los lados de la rosca. Para las roscas ISO y UTS estándar, este ángulo es de 60°.
- Profundidad o Altura (F): Es la distancia entre la cresta y la raíz de la rosca, perpendicular al eje de la misma. Esta es una dimensión crucial para el correcto acoplamiento.
- Cresta (G) y Raíz (H): La cresta es la superficie superior de la rosca, mientras que la raíz es la superficie inferior.
Calculando la Altura de una Rosca: La Clave para un Ajuste Perfecto

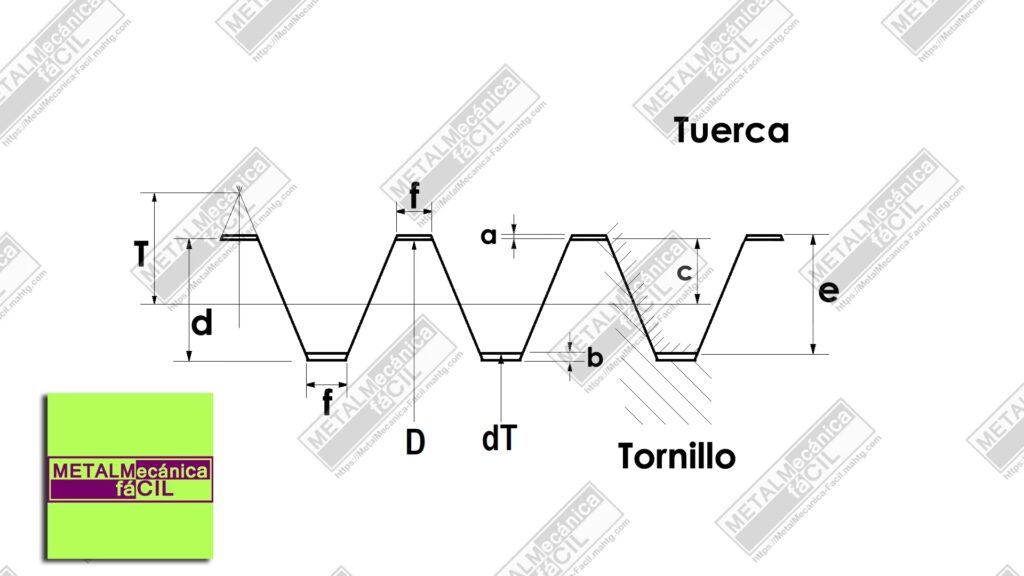

La altura de la rosca, también conocida como profundidad de rosca, es la distancia que existe entre la cresta y la raíz de un hilo, medida perpendicularmente al eje de la rosca. Es una dimensión de referencia y no siempre está estrictamente controlada, ya que en todas las roscas, la cresta o la raíz deben tener un cierto relieve. Sin embargo, su cálculo es vital para comprender la capacidad de carga y el ajuste de la rosca.
Para las roscas métricas ISO, que presentan un perfil simétrico en forma de V con un ángulo de 60° entre los flancos, la altura de la rosca se puede determinar mediante fórmulas específicas. Es importante recordar que la altura de la rosca depende exclusivamente del paso. Esto significa que las roscas con un paso fino serán más superficiales que las roscas con un paso más grueso, independientemente del diámetro nominal.
Fórmulas para la Altura de Rosca (ISO y UTS 60°)
La altura teórica total de un perfil de rosca en V de 60° (denominada H) se calcula como: H = Paso × (√3 / 2) ≈ Paso × 0.866025. Sin embargo, para las roscas ISO y UTS, los perfiles no son una V perfecta; las crestas y las raíces se truncan. La altura de rosca efectiva, que es la distancia entre la cresta y la raíz del perfil de rosca real (también conocida como `h_n` para roscas internas y `h_s` para roscas externas), se calcula como:
h_n = h_s = 0.54126588 × Paso
Esta fórmula se deriva de la altura teórica H, considerando que las roscas ISO y UTS tienen la parte más externa de 1/8 H y la parte más interna de 1/4 H del perfil en V truncadas. Esto significa que la altura de trabajo efectiva es (1 - 1/8 - 1/4)H = (1 - 3/8)H = 5/8 H. Por lo tanto:
h_n = h_s = (5/8) × (Paso × √3 / 2) = (5/8) × 0.866025 × Paso ≈ 0.54126588 × Paso
Alternativamente, la altura de la rosca puede calcularse a partir de los diámetros mayor y menor:
h_n = h_s = (Diámetro Mayor - Diámetro Menor) / 2 = (d - d₁) / 2
Donde:
h_n: Altura de la rosca interna.h_s: Altura de la rosca externa.d: Diámetro mayor (para roscas externas) o D (para roscas internas).d₁: Diámetro menor (para roscas externas) o D₁ (para roscas internas).
Sabiendo que para un perfil ISO/UTS, el diámetro menor (`d₁`) se puede expresar en función del diámetro mayor (`d`) y el paso (`P`):
d₁ = d - (5/8) × √3 × P
Sustituyendo esta expresión en la fórmula de altura:
h_n = h_s = 0.5 × (d - (d - (5/8) × √3 × P)) = 0.5 × (5/8) × √3 × P = 0.54126588 × P
Esta confirmación demuestra que la altura de la rosca depende fundamentalmente del paso. Es crucial tener en cuenta que las roscas con un paso fino serán más superficiales que las roscas con un paso grueso, lo cual es independiente del diámetro de la rosca.
Altura de Rosca en Porcentaje
El concepto de "altura de la rosca en porcentaje" es una métrica de calidad que indica cuán bien se ha formado una rosca interna con respecto a su altura máxima teórica. Se calcula dividiendo la altura real de la rosca por la altura máxima de la rosca interior, multiplicando por 100 para obtener un porcentaje. Para roscas ISO y UTS estándar de 60°, la altura máxima de la rosca según la norma es 6/8 H (donde H es la altura teórica de un perfil en V ideal). Si la altura real es 5/8 H (como se calcula con 0.54126588 * P), entonces el porcentaje de altura sería:
Porcentaje de Altura = (Altura Real / Altura Máxima Teórica) × 100
Porcentaje de Altura = ( (5/8)H / (6/8)H ) × 100 = (5/6) × 100 ≈ 83.33%
Este porcentaje indica la eficiencia de la rosca en el acoplamiento y es un indicador importante en procesos de fabricación y control de calidad.
Desentrañando el Paso de Rosca: Medición y Cálculo
El paso de rosca es una de las características más importantes de cualquier tornillo o tuerca, ya que determina la compatibilidad entre componentes roscados. Medir el paso y el diámetro mayor es un paso fundamental para identificar una rosca desconocida. Afortunadamente, este proceso es bastante sencillo si se utilizan las herramientas adecuadas.
Herramientas para Medir Roscas
Existen principalmente tres herramientas para determinar el diámetro mayor y el paso de una rosca:
- Calibre Vernier o Pie de Rey: Una herramienta versátil y precisa para medir diámetros.
- Calibre de Paso de Rosca: Una herramienta específica diseñada para identificar rápidamente el paso.
- Regla de Alta Resolución: Una opción menos precisa, pero útil para mediciones rápidas.
Uso del Calibre Vernier
El calibre Vernier es indispensable para medir el diámetro mayor de roscas, tanto internas como externas. Sus mordazas superiores (para internas) e inferiores (para externas) permiten una medición precisa. Es crucial determinar primero si la rosca es cónica o recta. Si el diámetro varía a lo largo de la rosca, es cónica; si es constante, es recta o paralela. Para roscas cónicas, mida el diámetro mayor en la cuarta o quinta rosca para obtener el valor real. Para roscas rectas, cualquier punto servirá.
Para medir:
- Coloque el tornillo entre las mordazas inferiores para roscas externas, o las mordazas superiores dentro de una rosca interna.
- Ajuste las mordazas usando el tornillo de mariposa hasta que hagan contacto con la rosca.
- Bloquee el calibre con el tornillo de bloqueo para asegurar la medición.
- Lea la escala principal y la escala Vernier para obtener la medida. La línea del cero en la escala Vernier indica el valor entero y el primer decimal. La línea de la escala Vernier que mejor coincide con una línea de la escala principal determinará el segundo decimal.
Uso del Calibre de Paso de Rosca
El calibre de paso de rosca (como se muestra en la Figura 1 del texto original) es una herramienta con varias hojas, cada una estampada con un número que indica un paso específico. Son esenciales tanto los juegos de calibres métricos como imperiales, ya que puede haber similitudes entre roscas que lleven a falsos positivos. Siempre el calibre que se ajuste más firmemente será el correcto.
Uso de la Regla
Aunque menos precisa, una regla de alta resolución puede usarse para mediciones aproximadas. Para roscas métricas, mida la distancia entre dos crestas consecutivas. Para roscas imperiales, mida el número de roscas completas dentro de una pulgada (TPI). Asegúrese de contar solo los hilos que están completamente dentro del intervalo de medición.
Cálculo del Paso de Rosca
Si bien las herramientas de medición son directas, también es posible calcular el paso de rosca si se conoce la longitud roscada y el número de roscas completas dentro de esa longitud. La fórmula es simple:
Paso de Rosca = Longitud Roscada / Número de Roscas
Por ejemplo, si un tornillo tiene una longitud de rosca de 10 mm y se cuentan 5 roscas completas en esa longitud, el paso es de 10 mm / 5 roscas = 2 mm.
Tolerancias de Rosca: Entendiendo 6H y Más Allá
La precisión perfecta en la fabricación es inalcanzable y, a menudo, innecesaria. Es por eso que el concepto de tolerancia es fundamental en la ingeniería. La tolerancia se refiere a la desviación permitida de una dimensión nominal sin comprometer la funcionalidad del sistema. En el caso de las roscas, las tolerancias aseguran que un tornillo y una tuerca, fabricados de forma independiente, puedan acoplarse correctamente. Esto se conoce como el ajuste.
Las normas internacionales, como la DIN ISO 965-1, establecen las directrices para estas tolerancias, permitiendo la compatibilidad global de componentes. La lógica es simple: la dimensión de un tornillo (rosca externa) debe ser ligeramente menor que su dimensión nominal, mientras que la dimensión de una tuerca (rosca interna) debe ser ligeramente mayor. Esto garantiza que haya un pequeño espacio libre que permita el ensamble sin fricciones excesivas, pero lo suficientemente ajustado para mantener la unión.
Interpretando la Designación de Tolerancia: 6H/6g
Una designación común que encontrará es M 6 – 6H/6g. Desglosémoslo:
- M 6: Indica una rosca métrica con un diámetro nominal de 6 mm.
- 6H/6g: Describe la clase de tolerancia del ajuste.
La designación de la tolerancia se compone de dos partes para cada rosca (externa e interna): un número para el grado de tolerancia y una letra para la posición del campo de tolerancia.
La Letra: Posición del Campo de Tolerancia
La letra indica dónde se encuentra el campo de tolerancia en relación con la dimensión nominal:
- Letra mayúscula (H): Se utiliza para roscas internas (tuercas). Un 'H' significa que el campo de tolerancia comienza en la línea cero (la dimensión nominal). Es decir, la tuerca siempre será igual o mayor que la dimensión nominal.
- Letra minúscula (g): Se utiliza para roscas externas (tornillos). Una 'g' significa que el campo de tolerancia está por debajo de la línea cero (la dimensión nominal). Es decir, el tornillo siempre será igual o menor que la dimensión nominal.
Esta distinción asegura el ajuste: el tornillo es siempre un poco más pequeño y la tuerca es siempre un poco más grande, permitiendo que encajen.
El Número: Grado de Tolerancia
El número, en este caso '6', representa el grado de tolerancia, que indica la magnitud de la tolerancia permitida. Cuanto mayor sea el número, mayor será la tolerancia, es decir, mayor será la variación permitida de la dimensión nominal. La norma DIN ISO 965-1 define estos grados:
- Para roscas internas: 4, 5, 6, 7, 8.
- Para roscas externas: 4, 6, 8.
Un '6' indica una clase de tolerancia media, adecuada para la mayoría de las aplicaciones estándar a partir de roscas M1.6.
| Elemento | Designación | Significado de la Letra | Significado del Número |
|---|---|---|---|
| Rosca Interna (Tuerca) | H | Campo de tolerancia sobre la línea cero (dimensión nominal o superior) | Grado de tolerancia (6 = media) |
| Rosca Externa (Tornillo) | g | Campo de tolerancia bajo la línea cero (dimensión nominal o inferior) | Grado de tolerancia (6 = media) |
Si la información de tolerancia no se especifica en un plano o en la designación de la rosca, la norma establece que se asumen las clases de tolerancia medias por defecto para roscas M1.6 y mayores: 6H para roscas internas y 6g para roscas externas. Esto subraya la importancia de estas clases como estándar de facto en la industria.
En resumen, la designación de la clase de tolerancia proporciona información vital sobre las dimensiones permitidas de la rosca. Consta de un número para el grado de tolerancia (cuán grande es la variación permitida) y una letra para la posición del campo de tolerancia (si la rosca será más grande o más pequeña que la nominal, y en qué rango). Comprender esto es crucial para seleccionar los elementos de fijación adecuados y garantizar el correcto funcionamiento de cualquier ensamblaje mecánico.
Preguntas Frecuentes sobre Roscas
¿Cómo medir el tamaño y el paso de rosca?
Para medir el tamaño (diámetro mayor) y el paso de una rosca, se recomienda usar un calibre Vernier de alta precisión. Para el paso, un calibre de paso de rosca es la herramienta más eficaz. Para roscas métricas, el paso es la distancia entre dos crestas adyacentes. Para roscas imperiales, se mide el número de roscas por pulgada (TPI).
¿Cómo medir el paso de rosca sin un calibre de paso?
Si no dispone de un calibre de paso, puede usar un calibre Vernier o una regla de alta precisión. Con el calibre Vernier, se puede contar el número de roscas en una longitud conocida para calcular el paso. Con una regla, mida la distancia entre crestas para roscas métricas o cuente las roscas por pulgada para las imperiales, aunque con menor precisión.
¿Cómo medir roscas métricas?
Para medir roscas métricas, use un calibre Vernier para el diámetro mayor. Para el paso, mida la distancia en milímetros entre dos crestas de rosca adyacentes con un calibre o una regla. Un calibre de paso métrico le permitirá hacer coincidir el perfil de la rosca para determinar su paso exacto.
¿Cómo calcular el paso de rosca?
El paso de rosca se puede calcular dividiendo la longitud total de la parte roscada por el número de roscas completas contenidas en esa longitud. Por ejemplo, si un tornillo tiene 5 roscas en una longitud de 10 mm, el paso es de 10 mm / 5 = 2 mm.
¿Cómo encontrar la altura de un hilo?
La altura de un hilo (o profundidad de rosca) es la distancia entre la cresta y la raíz de la rosca. Para roscas ISO métricas, la altura efectiva se calcula usando la fórmula: Altura = 0.54126588 × Paso. También se puede calcular como la mitad de la diferencia entre el diámetro mayor y el diámetro menor de la rosca.
¿Qué significa 6H en una rosca?
En una designación de rosca, 6H se refiere a la clase de tolerancia para una rosca interna (como una tuerca). El número '6' indica el grado de tolerancia (una tolerancia media), y la letra mayúscula 'H' indica la posición del campo de tolerancia. 'H' significa que la tolerancia comienza en la línea cero, es decir, la dimensión real de la rosca interna será igual o mayor que la nominal, garantizando un ajuste adecuado con un tornillo correspondiente.
El conocimiento profundo de las roscas, desde su anatomía y métodos de medición hasta las complejidades de sus tolerancias, es una habilidad indispensable en el ámbito de la ingeniería y la manufactura. Comprender cómo calcular la altura y el paso de una rosca, así como interpretar designaciones como 6H, no solo le permitirá identificar y seleccionar correctamente los componentes, sino que también asegurará la funcionalidad, durabilidad y seguridad de sus ensamblajes. La precisión en estas mediciones y la aplicación de las tolerancias adecuadas son los pilares sobre los que se construye la fiabilidad de cualquier sistema mecánico. Al dominar estos conceptos, estará mejor equipado para enfrentar los desafíos de diseño, fabricación y mantenimiento, garantizando que cada rosca cumpla su propósito con la máxima eficiencia y seguridad.
