Cálculo de Resistencia para LEDs en Paralelo

Los Diodos Emisores de Luz, o LEDs, se han convertido en la opción preferida para una vasta gama de proyectos de iluminación, desde señalización hasta iluminación decorativa y automotriz. Su popularidad no es casualidad; ofrecen una eficiencia energética superior, una vida útil prolongada y, con el avance de la tecnología, sus costos continúan disminuyendo, haciéndolos accesibles para todos. Sin embargo, a diferencia de una bombilla incandescente tradicional, los LEDs no pueden simplemente conectarse directamente a una fuente de alimentación sin una debida protección. Para asegurar su correcto funcionamiento y longevidad, es fundamental incorporar una resistencia limitadora de corriente. Este artículo se adentrará en el proceso de cálculo de estas resistencias, prestando especial atención a cómo hacerlo cuando se conectan múltiples LEDs en paralelo, un escenario común en muchos diseños de iluminación.

¿Qué es un LED y por qué necesita una resistencia?

Un LED es un dispositivo semiconductor que emite luz cuando una corriente eléctrica pasa a través de él en la dirección correcta. Es, esencialmente, un diodo, lo que significa que tiene una polaridad específica: debe conectarse el ánodo (positivo) al polo positivo de la fuente de alimentación y el cátodo (negativo) al negativo. Invertir esta polaridad, o aplicar un voltaje inverso superior al permitido (generalmente alrededor de 5 voltios), puede causar daños irreparables al componente. Además, un LED tiene un valor máximo de corriente que no debe excederse. Si se le aplica directamente el voltaje de una batería o fuente de alimentación sin limitación, la corriente que fluiría sería excesivamente alta, quemando el LED de inmediato.

Aquí es donde entra en juego la resistencia. La función principal de la resistencia en un circuito LED es limitar la corriente que fluye a través del diodo, asegurando que se mantenga dentro de los límites seguros de operación del LED. Actúa como un "regulador" que disipa el exceso de voltaje de la fuente de alimentación, dejando solo el voltaje de operación requerido por el LED.

Voltaje Directo (Vf) y Color del LED

Un factor crucial a considerar al calcular la resistencia es el "voltaje directo" (Vf) del LED. Este es el voltaje mínimo que el LED necesita para encenderse y emitir luz. El valor del Vf varía significativamente según el color del LED, ya que los diferentes colores se logran mediante el uso de distintos materiales semiconductores, cada uno con sus propias características de voltaje.

A continuación, se presentan los valores típicos de voltaje directo para los colores de LED más comunes:

• LEDs Rojos, Verdes, Naranjas y Amarillos: Aproximadamente 2.0 voltios.
• LEDs Blancos y Azules: Aproximadamente 3.4 voltios.

Esta variación es fundamental porque el cálculo de la resistencia dependerá directamente de este valor. Un LED blanco, por ejemplo, requerirá una resistencia diferente a la de un LED rojo, incluso si ambos se alimentan con la misma fuente y requieren la misma corriente.

La Ley de Ohm al Rescate: La Fórmula Clave

El cálculo de la resistencia se basa en la fundamental Ley de Ohm, que establece que la Resistencia (R) es igual al Voltaje (V) dividido por la Corriente (I). Sin embargo, en el caso de los LEDs, el voltaje que debemos considerar para el cálculo de la resistencia no es el voltaje total de la fuente de alimentación, sino la diferencia entre este y el voltaje directo del LED. Esto se debe a que la resistencia es la encargada de "caer" o disipar el exceso de voltaje.

Resistencia (R) = (Voltaje de la Fuente (Vs) – Voltaje Directo del LED (Vf)) / Corriente Deseada del LED (I)

Donde:

• R se mide en Ohmios (Ω).
• Vs es el voltaje de la fuente de alimentación (por ejemplo, una batería de 12V).
• Vf es el voltaje directo del LED (según su color, por ejemplo, 2.0V o 3.4V).
• I es la corriente deseada que queremos que fluya a través del LED, medida en Amperios (A). La mayoría de los LEDs pequeños operan con corrientes de 10 mA a 20 mA (miliAmperios), por lo que deberás convertir los mA a Amperios dividiendo por 1000 (ej. 10mA = 0.010A).

Cálculo de la Potencia (Wattage) de la Resistencia

Además de determinar el valor óhmico de la resistencia, es crucial calcular su clasificación de potencia (en vatios, W). Si una resistencia no puede disipar suficiente calor, se sobrecalentará y fallará. La potencia se calcula multiplicando el voltaje que cae a través de la resistencia por la corriente que fluye a través de ella:

Potencia (W) = (Voltaje de la Fuente (Vs) – Voltaje Directo del LED (Vf)) * Corriente Deseada del LED (I)

Siempre se debe elegir una resistencia con una clasificación de potencia estándar que sea igual o superior al valor calculado. Las clasificaciones comunes son ¼ W, ½ W, 1 W, etc.

Cálculo de Resistencia para LEDs Individuales (Ejemplos)

Para ilustrar el proceso, usaremos un ejemplo común en aplicaciones automotrices: una fuente de alimentación de 12 voltios.

Ejemplo 1: Un LED Blanco Individual

• Fuente de alimentación (Vs): 12V DC
• LED: Blanco
• Voltaje directo (Vf) del LED Blanco: 3.4V
• Corriente deseada (I) para un LED blanco: 10 mA (0.010A)

Aplicando la fórmula:

R = (12V - 3.4V) / 0.010A

R = 8.6V / 0.010A

R = 860 Ohmios (Ω)

Como 860 Ω no es un valor estándar común, se suele optar por el valor estándar más cercano que sea ligeramente menor o igual, o se puede usar uno ligeramente mayor si se quiere una corriente un poco menor. En este caso, un valor estándar de 820 Ohmios sería una opción práctica. Esto resultará en una corriente ligeramente mayor (8.6V / 820Ω ≈ 0.0104A) pero aún dentro de los límites seguros para la mayoría de los LEDs de 10-20mA.

Cálculo de la potencia para la resistencia:

W = (12V - 3.4V) * 0.010A

W = 8.6V * 0.010A

W = 0.086 Vatios (W)

Para este caso, una resistencia de ¼ de vatio (0.25W) es más que suficiente, ya que es el siguiente valor estándar más alto.

Ejemplo 2: Un LED Rojo Individual

• Fuente de alimentación (Vs): 12V DC
• LED: Rojo
• Voltaje directo (Vf) del LED Rojo: 2.0V
• Corriente deseada (I) para un LED rojo: 10 mA (0.010A)

Aplicando la fórmula:

R = (12V - 2.0V) / 0.010A

R = 10V / 0.010A

R = 1000 Ohmios (Ω) o 1 KiloOhmio (1KΩ)

1000 Ohmios es un valor estándar, por lo que se puede usar directamente.

Cálculo de la potencia para la resistencia:

W = (12V - 2.0V) * 0.010A

W = 10V * 0.010A

W = 0.100 Vatios (W)

De nuevo, una resistencia de ¼ de vatio (0.25W) es adecuada.

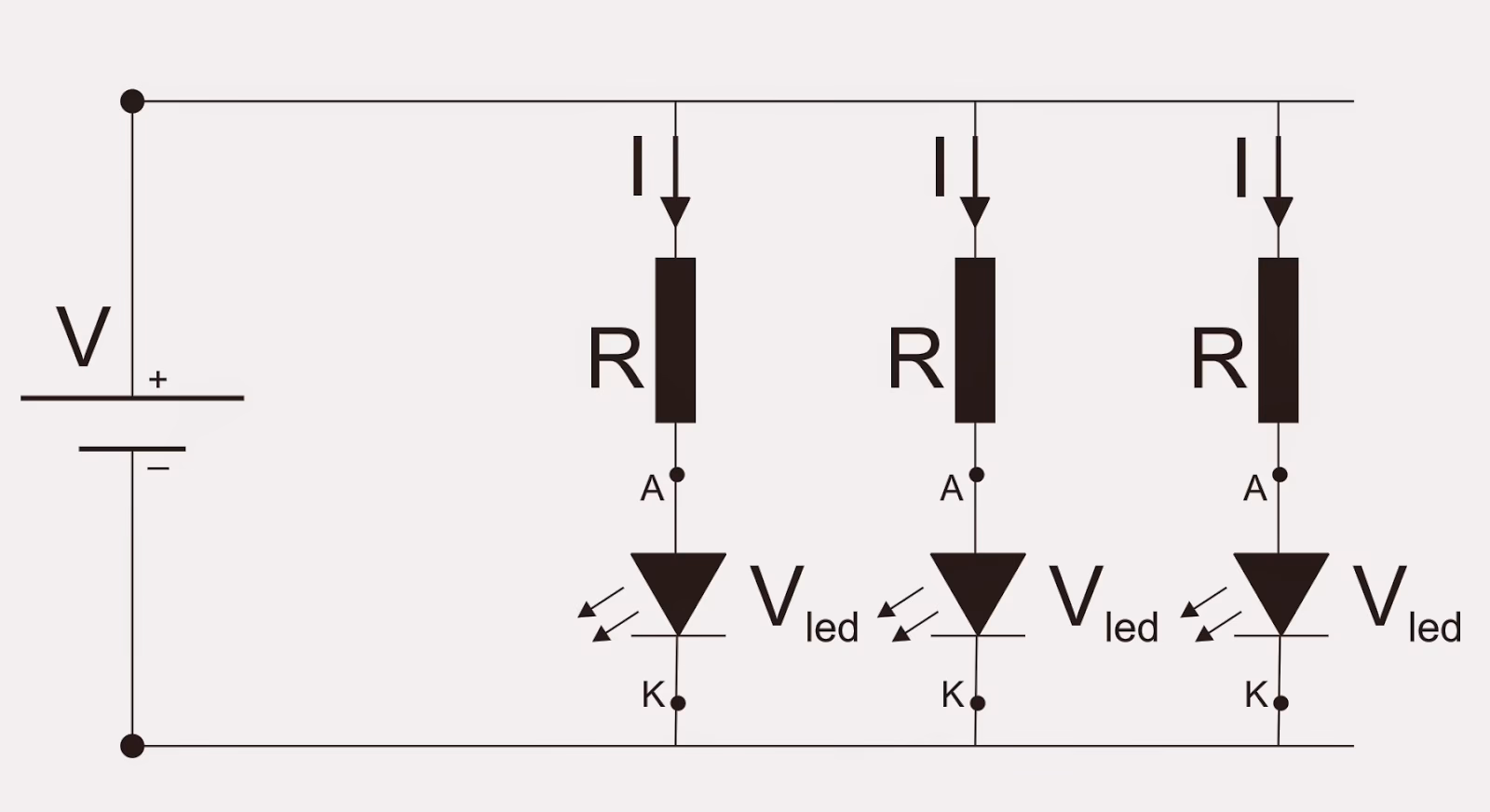

Conectando LEDs en Paralelo: El Secreto para Múltiples Luces

Cuando se requiere iluminar con más de un LED, una configuración común es la conexión en paralelo. En un circuito paralelo, todos los ánodos de los LEDs se conectan juntos al lado positivo de la fuente de alimentación (a través de la resistencia), y todos los cátodos se conectan juntos al lado negativo. La característica clave de la conexión en paralelo es que el voltaje a través de cada componente es el mismo. Sin embargo, la corriente total de la fuente se divide entre las ramas paralelas.

Para LEDs en paralelo, el voltaje que cae sobre cada LED sigue siendo su voltaje directo (Vf). Lo que cambia es la corriente total requerida. Si conectas varios LEDs en paralelo con una sola resistencia, la corriente total que debe fluir a través de esa resistencia será la suma de las corrientes individuales deseadas para cada LED. Por ejemplo, si deseas que 10 mA fluyan a través de cada uno de cinco LEDs en paralelo, la corriente total que la resistencia debe permitir será 5 x 10 mA = 50 mA.

¡Advertencia importante! Es crucial que todos los LEDs conectados en paralelo con una única resistencia sean del mismo tipo y, lo que es más importante, tengan el mismo voltaje directo (Vf). Si se conectan LEDs con diferentes Vf en paralelo, el LED con el Vf más bajo absorberá la mayor parte de la corriente, brillando excesivamente y probablemente quemándose, mientras que los LEDs con Vf más altos apenas se encenderán o no lo harán en absoluto. Si necesitas usar LEDs de diferentes colores o tipos, cada uno debe tener su propia resistencia limitadora de corriente.

Cálculo de Resistencia para LEDs en Paralelo (Ejemplos Prácticos)

Ejemplo 3: Cinco LEDs Blancos en Paralelo

Continuando con el ejemplo anterior de 12V:

• Fuente de alimentación (Vs): 12V DC
• Número de LEDs: 5 (Blancos)
• Voltaje directo (Vf) de cada LED Blanco: 3.4V
• Corriente deseada (I) para cada LED: 10 mA (0.010A)

Primero, calculamos la corriente total deseada para los cinco LEDs:

Corriente Total (Itotal) = 5 LEDs * 0.010A/LED = 0.050A

Ahora, aplicamos la fórmula de la resistencia con la corriente total:

R = (12V - 3.4V) / 0.050A

R = 8.6V / 0.050A

R = 172 Ohmios (Ω)

Para 172 Ω, un valor estándar de 180 Ohmios sería una elección adecuada. Esto disminuirá ligeramente la corriente total, pero aún estará dentro de un rango aceptable para la mayoría de los LEDs.

Cálculo de la potencia para la resistencia:

W = (12V - 3.4V) * 0.050A

W = 8.6V * 0.050A

W = 0.43 Vatios (W)

En este caso, una resistencia de ½ vatio (0.5W) sería la elección mínima, ya que es el siguiente valor estándar más alto. Para mayor seguridad y tolerancia a variaciones de voltaje de la fuente, optar por una resistencia de 1W podría ser una buena práctica.

Ejemplo 4: Cinco LEDs Rojos en Paralelo

Repitiendo el proceso para LEDs rojos:

• Fuente de alimentación (Vs): 12V DC
• Número de LEDs: 5 (Rojos)
• Voltaje directo (Vf) de cada LED Rojo: 2.0V
• Corriente deseada (I) para cada LED: 10 mA (0.010A)

Corriente Total (Itotal) = 5 LEDs * 0.010A/LED = 0.050A

Aplicando la fórmula de la resistencia:

R = (12V - 2.0V) / 0.050A

R = 10V / 0.050A

R = 200 Ohmios (Ω)

200 Ohmios es un valor estándar común, por lo que se puede usar directamente.

Cálculo de la potencia para la resistencia:

W = (12V - 2.0V) * 0.050A

W = 10V * 0.050A

W = 0.5 Vatios (W)

Para este caso, una resistencia de ½ vatio (0.5W) es el valor mínimo. Sin embargo, dado que el cálculo da exactamente 0.5W, y para proporcionar un margen de tolerancia ante posibles fluctuaciones del voltaje de la fuente o variaciones en los propios LEDs, se recomienda encarecidamente utilizar una resistencia de 1 vatio (1W) para mayor fiabilidad y durabilidad del circuito.

Tabla Comparativa de Cálculos para LEDs

La siguiente tabla resume los cálculos realizados para los diferentes escenarios, facilitando la visualización de cómo varían los valores de resistencia y potencia según el tipo y la cantidad de LEDs.

Consideraciones Importantes al Elegir la Resistencia

• Valores Estándar: Las resistencias se fabrican en una serie de valores estándar (series E12, E24, E48, etc.). Es muy probable que tu cálculo no coincida exactamente con un valor estándar. Siempre elige el valor estándar más cercano disponible. Si el valor calculado está entre dos valores estándar, a menudo es preferible elegir el valor inmediatamente superior para asegurar una corriente ligeramente menor y una mayor vida útil del LED, aunque una ligera variación no suele ser crítica si el valor es muy cercano.
• Tolerancia de la Resistencia: Las resistencias tienen una tolerancia (por ejemplo, ±5%, ±1%). Esto significa que el valor real de la resistencia puede variar ligeramente del valor nominal. Para la mayoría de las aplicaciones con LEDs, la tolerancia estándar de ±5% es suficiente.
• Margen de Seguridad en Potencia: Siempre es una buena práctica elegir una resistencia con una clasificación de potencia nominal que sea al menos el doble de la potencia calculada, si es posible. Esto proporciona un margen de seguridad y asegura que la resistencia no se caliente excesivamente, prolongando su vida útil y la del circuito.
• Fluctuaciones de Voltaje: Las fuentes de alimentación, especialmente las baterías, pueden tener variaciones en su voltaje (una batería de 12V puede estar a 13.8V recién cargada o a 11.5V cuando está baja). Considerar estas variaciones al elegir la resistencia y su potencia puede ayudar a mantener el LED dentro de sus límites operativos.

Preguntas Frecuentes (FAQ)

¿Puedo conectar LEDs de diferentes colores en paralelo con una sola resistencia?

No, rotundamente no. Como se mencionó anteriormente, los LEDs de diferentes colores tienen diferentes voltajes directos (Vf). Si los conectas en paralelo con una sola resistencia, el LED con el Vf más bajo absorberá la mayor parte de la corriente, lo que probablemente lo dañará rápidamente, mientras que los otros LEDs apenas se encenderán. Cada LED o grupo de LEDs con el mismo Vf debe tener su propia resistencia.

¿Qué sucede si no uso una resistencia con mi LED?

Conectar un LED directamente a una fuente de alimentación sin una resistencia limitadora de corriente resultará en un flujo de corriente excesivo a través del LED. Esto causará que el LED se caliente rápidamente y se queme casi de inmediato, inutilizándolo.

¿Es mejor conectar LEDs en serie o en paralelo?

Ambas configuraciones tienen sus ventajas y desventajas, y la elección depende de la aplicación específica y del voltaje de la fuente de alimentación disponible.

• Conexión en Serie: Los LEDs se conectan uno tras otro, sumando sus voltajes directos. La corriente es la misma a través de todos los LEDs. Requiere un voltaje de fuente más alto, pero solo una resistencia para todo el grupo. Si un LED falla (circuito abierto), toda la cadena se apaga.
• Conexión en Paralelo: Los LEDs se conectan lado a lado, compartiendo el mismo voltaje. La corriente total es la suma de las corrientes individuales. Permite que otros LEDs sigan funcionando si uno falla (circuito abierto). Como se explicó, requiere calcular la resistencia para la suma de las corrientes y que todos los LEDs sean idénticos en Vf.

La elección dependerá de tu voltaje de fuente y de cuántos LEDs quieras encender. Para fuentes de bajo voltaje como 12V y muchos LEDs, el paralelo es a menudo más práctico, pero con la precaución de que todos los LEDs sean del mismo tipo.

¿Cómo sé la corriente deseada para mi LED?

La corriente deseada, o corriente nominal de operación, se especifica en la hoja de datos (datasheet) del fabricante del LED. Para LEDs de propósito general, los valores comunes suelen ser 10 mA, 20 mA o 30 mA. Siempre es recomendable consultar la hoja de datos para obtener los valores exactos y maximizar la vida útil del LED.

Conclusión

Calcular el valor de la resistencia para iluminar LEDs, ya sean individuales o conectados en paralelo, es un paso fundamental y directo en cualquier proyecto electrónico. Como hemos visto, es vital tener en cuenta el color del LED (para su voltaje directo), la corriente deseada y el número de LEDs en el circuito, así como la clasificación de potencia necesaria para la resistencia. Siguiendo los pasos y ejemplos presentados, podrás diseñar tus circuitos LED con confianza, asegurando no solo que tus LEDs brillen con la intensidad adecuada, sino también que disfruten de una vida útil larga y eficiente. La precisión en estos cálculos es clave para la durabilidad y el rendimiento de tus sistemas de iluminación LED.
