Calculando el Desplazamiento de Bombas Hidráulicas

En el fascinante mundo de la hidráulica, cada componente juega un papel crucial en el rendimiento y la eficiencia de un sistema. Entre ellos, la bomba hidráulica es el corazón, encargada de generar el flujo necesario para mover actuadores y realizar trabajo. Pero, ¿alguna vez te has preguntado cómo se cuantifica la capacidad de una bomba para mover fluido? La respuesta reside en un concepto fundamental: el desplazamiento.

El desplazamiento de una bomba hidráulica es una de las especificaciones más importantes, ya que define la cantidad de fluido que la bomba puede mover por cada ciclo o revolución de su eje. Entender y saber cómo calcular este valor no solo es esencial para el diseño y la selección adecuados de una bomba, sino también para el diagnóstico de problemas y la optimización del rendimiento de cualquier circuito hidráulico. Este artículo te guiará a través de la comprensión, cálculo y aplicaciones prácticas del desplazamiento de las bombas hidráulicas, proporcionándote una base sólida para dominar este aspecto vital de la ingeniería.

¿Qué es el Desplazamiento de una Bomba Hidráulica?

En términos sencillos, el desplazamiento de una bomba hidráulica (también conocido como cilindrada o volumen de desplazamiento) es el volumen teórico de fluido que la bomba es capaz de entregar por cada revolución completa de su eje de entrada. Se expresa comúnmente en unidades de centímetros cúbicos por revolución (cm³/rev) o pulgadas cúbicas por revolución (in³/rev). Es importante recalcar que este valor es el desplazamiento teórico, asumiendo una eficiencia perfecta y sin pérdidas.

Imagina que cada vez que el eje de la bomba gira una vuelta completa, un volumen específico de líquido es "empujado" desde la entrada hacia la salida. Ese volumen es el desplazamiento. Es una característica intrínseca del diseño físico de la bomba, determinada por el tamaño de sus cámaras internas, engranajes, paletas o pistones.

La Importancia Crucial del Desplazamiento

Conocer el desplazamiento de una bomba es vital por varias razones:

• Diseño del Sistema: Permite determinar el caudal de la bomba a una velocidad de rotación específica. Esto es fundamental para dimensionar actuadores (cilindros o motores hidráulicos) y asegurar que el sistema tenga la velocidad y fuerza requeridas.
• Selección de Bombas: Ayuda a elegir la bomba adecuada para una aplicación particular, asegurando que cumpla con los requisitos de caudal del sistema.
• Cálculo de Potencia: El caudal (derivado del desplazamiento y RPM) es un factor directo en el cálculo de la potencia hidráulica, que a su vez influye en el tamaño del motor primario (eléctrico o de combustión) necesario para accionar la bomba.
• Diagnóstico y Mantenimiento: Un caudal real menor al esperado (para un desplazamiento y RPM dados) puede indicar desgaste interno o fallas en la bomba, lo que permite un mantenimiento preventivo o correctivo oportuno.
• Eficiencia Energética: Un correcto dimensionamiento basado en el desplazamiento contribuye a evitar el sobredimensionamiento, que puede llevar a un consumo energético ineficiente.

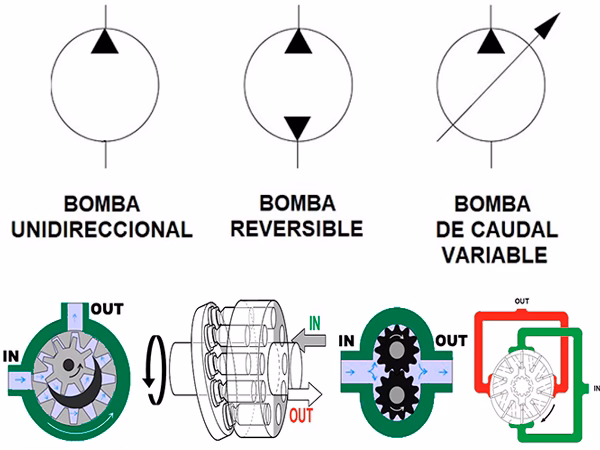

Tipos de Bombas y su Relación con el Desplazamiento

Aunque el principio del desplazamiento es universal, la forma en que se logra varía entre los diferentes tipos de bombas de desplazamiento positivo, que son las más comunes en sistemas hidráulicos. Las bombas de desplazamiento positivo atrapan una cantidad fija de fluido y la fuerzan a través del sistema.

• Bombas de Engranajes: Utilizan el espacio entre los dientes de engranajes acoplados para atrapar y transportar el fluido desde la entrada a la salida. Su desplazamiento se calcula a partir del tamaño de los dientes y el ancho de los engranajes.
• Bombas de Paletas: Tienen paletas que se deslizan radialmente dentro de un rotor y un anillo excéntrico, creando cámaras de volumen variable. El desplazamiento depende del tamaño y número de las paletas, así como de la excentricidad del anillo.
• Bombas de Pistones: Emplean pistones que se mueven dentro de cilindros para aspirar y expulsar el fluido. Su desplazamiento se determina por el diámetro y la carrera de los pistones, y el número de los mismos. Pueden ser de desplazamiento fijo o variable.

Para la mayoría de los usuarios y técnicos, el desplazamiento de una bomba de desplazamiento fijo es un valor constante proporcionado por el fabricante. Sin embargo, para las bombas de desplazamiento variable, este valor puede ajustarse, lo que permite variar el caudal sin cambiar la velocidad del motor.

Fórmulas para el Cálculo del Desplazamiento y Caudal

El desplazamiento (Vd) es un valor que normalmente viene especificado por el fabricante de la bomba en sus hojas de datos. Sin embargo, si necesitas calcularlo a partir de datos operativos o entender su relación con el caudal, las siguientes fórmulas son clave.

Cálculo del Caudal Teórico (Q_teórico) a partir del Desplazamiento

El caudal teórico es el volumen de fluido que la bomba debería entregar por unidad de tiempo si no hubiera pérdidas internas. Se calcula de la siguiente manera:

Q_teórico (cm³/min) = Desplazamiento (cm³/rev) × Velocidad (RPM)

Para obtener el caudal en unidades más comunes como litros por minuto (L/min) o galones por minuto (GPM), necesitamos aplicar factores de conversión:

Q_teórico (L/min) = (Desplazamiento (cm³/rev) × Velocidad (RPM)) / 1000

(Donde 1000 es el factor de conversión de cm³ a litros)

Cálculo del Desplazamiento (Vd) a partir del Caudal y la Velocidad

Si conoces el caudal real de una bomba y la velocidad a la que opera, y asumiendo una eficiencia volumétrica, puedes estimar el desplazamiento teórico necesario o el desplazamiento de una bomba existente:

Desplazamiento (cm³/rev) = (Caudal Real (L/min) × 1000) / (Velocidad (RPM) × Eficiencia Volumétrica (ηv))

Donde la Eficiencia Volumétrica (ηv) es un factor decimal (por ejemplo, 0.9 para 90% de eficiencia).

La Importancia de la Eficiencia Volumétrica (ηv)

Hasta ahora hemos hablado de desplazamiento y caudal teórico. Sin embargo, en la realidad, ninguna bomba es 100% eficiente. Siempre hay una pequeña cantidad de fluido que se escapa internamente debido a las holguras entre las partes móviles y las paredes de la bomba. Esta pérdida de volumen se conoce como fugas internas y se cuantifica mediante la eficiencia volumétrica (ηv).

La eficiencia volumétrica es la relación entre el caudal real que la bomba entrega y el caudal teórico que debería entregar. Se expresa como un porcentaje o un decimal (por ejemplo, 0.9 para 90%).

Eficiencia Volumétrica (ηv) = (Caudal Real / Caudal Teórico) × 100%

Por lo tanto, el caudal real (Q_real) que una bomba entregará en un sistema es:

Q_real (L/min) = (Desplazamiento (cm³/rev) × Velocidad (RPM) × Eficiencia Volumétrica (ηv)) / 1000

Es crucial considerar la eficiencia volumétrica al diseñar un sistema, ya que una bomba con un desplazamiento "teóricamente" suficiente podría no entregar el caudal necesario si su eficiencia volumétrica es baja, especialmente bajo altas presiones.

Factores que Afectan la Eficiencia Volumétrica:

• Presión de Trabajo: A medida que aumenta la presión en el sistema, las fugas internas tienden a aumentar, reduciendo la eficiencia volumétrica.
• Viscosidad del Fluido: Fluidos con viscosidad inadecuada (demasiado baja o demasiado alta) pueden afectar negativamente la eficiencia.
• Temperatura del Fluido: Temperaturas elevadas pueden disminuir la viscosidad del fluido, aumentando las fugas.
• Desgaste Interno: El desgaste de los componentes internos de la bomba con el tiempo aumentará las holguras y, por lo tanto, las fugas, reduciendo la eficiencia.

Ejemplo Práctico de Cálculo

Vamos a aplicar lo aprendido con un ejemplo concreto.

Problema: Se necesita seleccionar una bomba hidráulica para un sistema que requiere un caudal de 30 L/min. El motor disponible para accionar la bomba gira a 1450 RPM. Asumimos una eficiencia volumétrica típica del 90% (0.9).

Objetivo: Calcular el desplazamiento teórico requerido para la bomba.

Fórmula a utilizar:

Desplazamiento (cm³/rev) = (Caudal Real (L/min) × 1000) / (Velocidad (RPM) × Eficiencia Volumétrica (ηv))

Pasos del Cálculo:

1. Identificar los datos conocidos:
   • Caudal Real (Q_real) = 30 L/min
   • Velocidad (RPM) = 1450 RPM
   • Eficiencia Volumétrica (ηv) = 0.9
2. Sustituir los valores en la fórmula:

   Desplazamiento = (30 L/min × 1000 cm³/L) / (1450 RPM × 0.9)

3. Realizar las operaciones:
   • Numerador: 30 × 1000 = 30000
   • Denominador: 1450 × 0.9 = 1305
   • Desplazamiento = 30000 / 1305
   • Desplazamiento ≈ 22.99 cm³/rev

Resultado: Necesitaríamos una bomba con un desplazamiento teórico de aproximadamente 23 cm³/rev para obtener un caudal real de 30 L/min a 1450 RPM, considerando una eficiencia volumétrica del 90%. Al seleccionar una bomba, buscaríamos un modelo con un desplazamiento igual o ligeramente superior a este valor.

Tabla Comparativa: Caudal Teórico vs. Caudal Real

La siguiente tabla ilustra cómo la eficiencia volumétrica afecta el caudal real entregado por una bomba con un desplazamiento fijo, a una velocidad de rotación constante.

Esta tabla resalta cómo una disminución en la eficiencia volumétrica (que a menudo ocurre con el aumento de la presión o el desgaste de la bomba) resulta en un caudal real significativamente menor, lo que puede afectar directamente el rendimiento del sistema, como la velocidad de los actuadores.

Preguntas Frecuentes (FAQ) sobre el Desplazamiento

¿Es lo mismo desplazamiento que caudal?

No, no son lo mismo, aunque están directamente relacionados. El desplazamiento es el volumen de fluido que una bomba puede mover por cada revolución de su eje (cm³/rev), es una característica fija del diseño de la bomba (para bombas de desplazamiento fijo). El caudal es la cantidad de fluido que la bomba entrega por unidad de tiempo (L/min o GPM), y depende del desplazamiento y la velocidad de rotación (RPM) de la bomba. El caudal es el resultado del desplazamiento y la velocidad, ajustado por la eficiencia volumétrica.

¿Cómo se mide el desplazamiento de una bomba existente si no tengo sus especificaciones?

Directamente medir el desplazamiento interno de una bomba desarmada es complejo y no práctico para el usuario promedio. La forma más común de "medir" el desplazamiento de una bomba existente (si no se tienen las especificaciones del fabricante) es calculándolo inversamente a partir de su caudal real y la velocidad de rotación. Para esto, necesitarías medir el caudal real de la bomba (con un caudalímetro) a una velocidad de RPM conocida y preferiblemente a una presión baja para minimizar las pérdidas por eficiencia. Luego, usarías la fórmula: Desplazamiento = (Caudal Real × 1000) / (RPM × Eficiencia Volumétrica estimada).

¿Por qué una bomba con el mismo desplazamiento puede entregar menos caudal en un sistema de alta presión?

Esto se debe a la eficiencia volumétrica. A medida que la presión del sistema aumenta, también lo hacen las fuerzas que intentan "empujar" el fluido de regreso a través de las holguras internas de la bomba (fugas internas). Estas fugas aumentan con la presión, lo que significa que una mayor proporción del volumen teórico de la bomba se recircula internamente en lugar de ser entregado al sistema. Por lo tanto, el caudal real disminuye a medida que aumenta la presión, incluso si el desplazamiento y las RPM se mantienen constantes.

¿Qué es la potencia hidráulica y cómo se relaciona con el desplazamiento?

La potencia hidráulica es la energía por unidad de tiempo que el fluido transmite en un sistema hidráulico. Se calcula multiplicando el caudal por la presión. El desplazamiento de la bomba es fundamental porque, junto con las RPM, determina el caudal. Sin un caudal adecuado (derivado del desplazamiento), no se puede generar la potencia necesaria para realizar el trabajo deseado. En esencia, el desplazamiento es el punto de partida para determinar la capacidad de trabajo de un sistema hidráulico.

¿Afecta el tipo de fluido al desplazamiento de la bomba?

El tipo de fluido (su viscosidad y densidad) no afecta el desplazamiento físico o teórico de la bomba. El desplazamiento es una característica geométrica de la bomba. Sin embargo, el tipo de fluido sí afecta la eficiencia volumétrica y, por lo tanto, el caudal real entregado. Fluidos con viscosidad incorrecta o que no lubrican adecuadamente pueden aumentar las fugas internas y el desgaste, reduciendo la eficiencia y el caudal efectivo.

Conclusión

El desplazamiento de una bomba hidráulica es mucho más que un simple número; es la base para comprender y calcular el rendimiento de cualquier sistema hidráulico. Desde el diseño inicial hasta el diagnóstico de fallas, dominar este concepto te permite dimensionar correctamente los componentes, predecir el comportamiento del sistema y optimizar su eficiencia. Recordar la distinción entre el desplazamiento teórico y el caudal real (afectado por la crucial eficiencia volumétrica) es fundamental para cualquier ingeniero, técnico o entusiasta que trabaje con la potencia fluida. Al aplicar las fórmulas y principios discutidos, estarás bien equipado para abordar los desafíos del mundo hidráulico con confianza y precisión.
