De Redondo a Cuadrado: Calculando Ductos de Ventilación

En el mundo de la climatización y la ventilación, la precisión es clave. Una distribución eficiente del aire no solo garantiza el confort, sino que también optimiza el consumo energético de los sistemas. A menudo, nos encontramos con la necesidad de adaptar conductos de aire de una forma a otra, por ejemplo, pasar de un conducto redondo a uno cuadrado o rectangular. Este proceso, aunque parezca complejo, se basa en principios matemáticos sencillos que te explicaremos a continuación.

Comprender cómo realizar estas conversiones es fundamental para ingenieros, técnicos y cualquier persona involucrada en la instalación o mantenimiento de sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado). Una conversión mal calculada puede generar turbulencias, pérdidas de presión y, en última instancia, una ineficiencia significativa en el sistema. Por ello, es vital dominar los conceptos básicos y los métodos de cálculo para asegurar un rendimiento óptimo.

Conceptos Fundamentales para el Cálculo de Ductos

Antes de sumergirnos en los cálculos, es esencial tener claros algunos términos básicos que nos acompañarán a lo largo de este proceso. Si ya estás familiarizado con ellos, puedes avanzar, pero un repaso nunca está de más.

• Circunferencia: Es el perímetro exterior de un círculo, la distancia total alrededor de su borde.
• Diámetro: Se refiere a la longitud de una línea recta que pasa por el centro de un círculo y conecta dos puntos opuestos de su perímetro. Los tubos espirales o circulares suelen especificarse por su diámetro.
• Radio: Es la distancia desde el punto central de un círculo hasta cualquier punto de su perímetro exterior. El radio es siempre la mitad de la longitud del diámetro.
• Pi (Π): Este es un número constante fundamental en matemáticas, cuyo valor aproximado es 3.141592654. En cualquier círculo, si divides la longitud de su circunferencia por su diámetro, siempre obtendrás Pi. Para cálculos de áreas de superficie en ductos, es suficiente y práctico utilizar un valor más simplificado, como 3.142. Si tu calculadora no tiene un botón para Pi, puedes usar este valor.

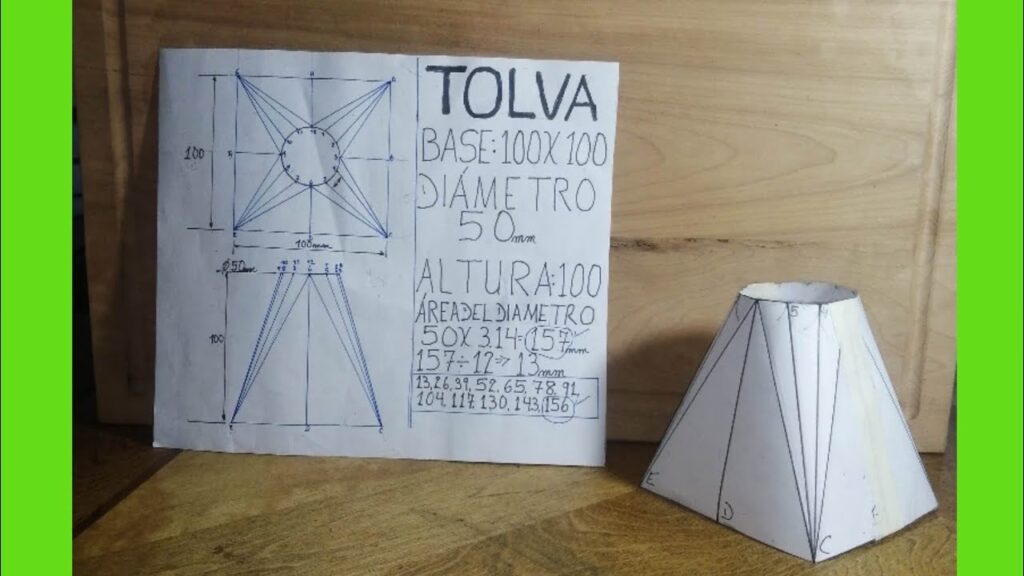

Cálculo de Conductos Redondos a Cuadrados Equivalentes

La conversión de un conducto circular a uno cuadrado requiere que ambas formas tengan la misma área de superficie para asegurar un flujo de aire equivalente. El objetivo es encontrar el lado de un cuadrado cuya área sea idéntica a la de un círculo dado.

Tomemos como ejemplo un conducto circular de 300 mm de diámetro. Nuestro primer paso es determinar el área de superficie de este círculo.

La fórmula para el área de un círculo es: Área = Pi × Radio²

Dado que el radio es la mitad del diámetro, para un diámetro de 300 mm, el radio será de 150 mm.

Ahora, aplicamos la fórmula:

1. Calcula el cuadrado del radio: 150 mm × 150 mm = 22500 mm²
2. Multiplica este resultado por Pi (usando 3.142): 22500 mm² × 3.142 = 70695 mm²

Esta es el área de superficie de nuestro conducto circular. Para encontrar el lado equivalente de un conducto cuadrado, necesitamos calcular la raíz cuadrada de esta área.

√70695 mm² ≈ 265.88 mm

Esto nos daría un conducto cuadrado de aproximadamente 266x266 mm. Sin embargo, es crucial entender que cualquier transición en la forma del conducto aumentará la turbulencia del aire y, por ende, incrementará lo que se conoce como pérdida por fricción. Esta es la disminución de la presión del aire causada por el contacto del aire con las paredes del conducto.

Por esta razón, es una buena práctica redondear el tamaño al siguiente incremento estándar. En muchos casos, se redondea a incrementos de 25 mm o 50 mm. Así, para un conducto circular de 300 mm de diámetro, el tamaño cuadrado equivalente recomendado sería de 275x275 mm.

Cálculo de Conductos Redondos a Rectangulares (Oblongos)

Si la transición no es a un cuadrado, sino a un rectángulo (oblongo), el cálculo se modifica ligeramente. Supongamos que ya conocemos una de las dimensiones del extremo rectangular, por ejemplo, 190 mm, porque debe encajar en un espacio limitado de 200 mm de ancho.

El proceso inicial para calcular el área del conducto circular es el mismo:

1. Radio = mitad del diámetro. Para 300 mm de diámetro, el radio es 150 mm.
2. Calcula el cuadrado del radio: 150 mm × 150 mm = 22500 mm²
3. Multiplica este resultado por Pi (usando 3.142): 22500 mm² × 3.142 = 70695 mm²

Ahora, en lugar de buscar la raíz cuadrada, simplemente dividimos el área total del círculo por la dimensión rectangular que ya conocemos (190 mm) para obtener la otra dimensión:

70695 mm² / 190 mm ≈ 372.07 mm

Esto nos daría un conducto rectangular de aproximadamente 190x372 mm. Similar al caso del conducto cuadrado, este valor debe redondearse al alza para compensar la pérdida por fricción. En este caso, redondearíamos a al menos 400 mm, o incluso 450 mm, ya que una transición de 300 mm de diámetro a una de 190 mm de ancho es un cambio bastante abrupto. Cuanto más larga sea la transición de redondo a cuadrado/rectangular, menos necesidad habrá de aumentar drásticamente el tamaño, y viceversa.

¿Por Qué es Crucial el Tamaño Correcto de los Ductos?

La importancia de calcular correctamente el tamaño de los conductos va más allá de la simple conversión de formas. Los conductos son las 'venas' de tu sistema de aire acondicionado o ventilación, transportando el aire caliente o frío a cada rincón de un espacio. Un cálculo preciso garantiza:

• Distribución Uniforme del Aire: Evita zonas frías o calientes, asegurando un confort homogéneo.
• Eficiencia Energética: Un tamaño inadecuado puede forzar al sistema a trabajar más de lo necesario, aumentando el consumo de energía.
• Reducción de Ruido: Los conductos mal dimensionados pueden generar silbidos o ruidos molestos debido a la alta velocidad del aire o la turbulencia.
• Vida Útil del Equipo: Un sistema que opera bajo estrés constante debido a conductos restrictivos puede ver reducida su vida útil.

Factores Clave al Calcular Ductos de Aire Acondicionado

Además de las conversiones de forma, existen varios factores que influyen en el cálculo general del tamaño de los conductos para un sistema de aire acondicionado. Considerar estos puntos es vital para el rendimiento y la eficiencia del sistema:

• Cantidad de Aire Necesaria (CFM): Este es el factor más importante. Depende del volumen de la habitación (largo x ancho x alto), el número de ventanas, la cantidad de ocupantes y la función del espacio. Se mide en Pies Cúbicos por Minuto (CFM) y es fundamental para elegir el tamaño adecuado de los conductos.
• Distancia del Flujo de Aire: Cuanto mayor sea la distancia que el aire debe recorrer desde la unidad hasta la habitación, mayor será la pérdida de carga. Para distancias largas, se recomiendan conductos de mayor diámetro.
• Longitud Total del Conducto: Una mayor longitud total del conducto incrementa la resistencia al flujo de aire, lo que se traduce en una mayor pérdida de carga. Es esencial minimizar la longitud siempre que sea posible.
• Cantidad de Curvas y Codos: Cada codo y curva en el conducto aumenta la resistencia al flujo de aire y, por lo tanto, la pérdida de carga. Se recomienda minimizar su número y, cuando sean necesarios, utilizar codos de radio amplio para reducir la fricción.
• Diferencia de Temperatura entre Entrada y Salida: Si la diferencia de temperatura entre el aire que entra y el que sale del conducto es muy alta, se necesitarán conductos de mayor tamaño para transportar el volumen de aire necesario de manera eficiente.

Proceso Paso a Paso para Calcular el Tamaño General de Ductos

Aunque puede parecer abrumador, el cálculo de los conductos de aire acondicionado se puede desglosar en una serie de pasos lógicos:

1. Paso 1: Calcular la Cantidad de Aire Necesaria (CFM):
   Determina el volumen total del espacio multiplicando su longitud, ancho y altura. Luego, multiplica este volumen por el número deseado de cambios de aire por hora (generalmente entre 4 y 8, según el uso de la habitación). Esto te dará el valor en CFM.
2. Paso 2: Determinar el Tamaño de los Conductos:
   Una vez que tengas el CFM necesario, puedes usar tablas de tamaño de conductos estándar que relacionan el CFM con el diámetro o las dimensiones de los conductos para una velocidad de aire y pérdida de carga aceptables.
3. Paso 3: Calcular la Longitud Total del Conducto:
   Suma la distancia desde la unidad de aire acondicionado hasta cada salida, incluyendo la longitud de los conductos dentro de las habitaciones. Recuerda que cada curva, codo o transición añade una 'longitud equivalente' a la longitud física.
4. Paso 4: Calcular la Pérdida de Carga:
   La pérdida de carga es la disminución de la presión del aire debido a la resistencia del conducto. Se calcula considerando la longitud total, el tamaño de los conductos y la cantidad de curvas/codos. Existen tablas y software específicos para determinar la pérdida de carga para diferentes configuraciones.
5. Paso 5: Seleccionar los Conductos Adecuados:
   Con toda la información recopilada (CFM, tamaño, longitud y pérdida de carga), selecciona los conductos que puedan transportar la cantidad de aire necesaria sin exceder la pérdida de carga máxima permitida para tu sistema.

Consejos Adicionales para Mayor Precisión

Para asegurar la máxima eficiencia y precisión en tus cálculos, ten en cuenta estos consejos:

• Considera el Tipo de Habitación: Una cocina o un baño pueden necesitar más cambios de aire que un dormitorio o una sala de almacenamiento, lo que afectará el CFM y, por ende, el tamaño del conducto.
• Ten en Cuenta la Ubicación de la Unidad de Aire Acondicionado: Una unidad alejada de las habitaciones requerirá conductos más largos y, posiblemente, de mayor diámetro para compensar la mayor pérdida de carga.
• Considera la Temperatura Exterior: En climas extremos, la carga térmica (calor o frío) que el sistema debe manejar es mayor, lo que podría influir en la cantidad de aire necesaria y, por ende, en el tamaño de los conductos.
• Utiliza Herramientas y Recursos Disponibles: Existen numerosas calculadoras en línea, software especializado y tablas de diseño de conductos que pueden simplificar y mejorar la precisión de tus cálculos.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre diámetro y radio en el contexto de ductos?
El diámetro es la distancia de un extremo al otro de un conducto circular, pasando por el centro. El radio es la mitad de esa distancia, desde el centro hasta el borde. Para los cálculos de área, se utiliza el radio.

¿Por qué es importante Pi (Π) en los cálculos de ductos?
Pi es fundamental porque se utiliza para calcular el área de un círculo (Área = Pi × Radio²). Al convertir de un conducto redondo a uno cuadrado o rectangular, el área del círculo es el punto de partida para encontrar las dimensiones equivalentes de la nueva forma.

¿Por qué debo redondear el tamaño del conducto hacia arriba?
Redondear el tamaño del conducto hacia arriba es una práctica recomendada para compensar la pérdida por fricción y la turbulencia que se generan en las transiciones de forma. Un conducto ligeramente más grande permite un flujo de aire más suave y eficiente, minimizando la pérdida de presión y asegurando que el sistema funcione a su capacidad óptima.

¿Qué es la pérdida por fricción en un conducto?
La pérdida por fricción es la resistencia que encuentra el aire al moverse a través de un conducto. Esta resistencia es causada por el contacto del aire con las paredes internas del conducto, así como por cambios de dirección (codos), cambios de forma (transiciones) y obstáculos. Cuanto mayor sea la fricción, mayor será la pérdida de presión del aire.

¿El número de curvas y codos afecta el rendimiento del ducto?
Sí, absolutamente. Cada curva o codo en un conducto crea una resistencia adicional al flujo de aire, aumentando la pérdida de carga y reduciendo la cantidad de aire que llega a su destino. Es vital minimizar la cantidad de codos y curvas y, cuando sean necesarios, utilizar diseños que minimicen la resistencia, como codos de radio amplio.

Dominar estos cálculos y comprender los factores que afectan el rendimiento de los conductos es esencial para diseñar e instalar sistemas de climatización que sean eficientes, silenciosos y duraderos. Una inversión de tiempo en la fase de cálculo se traduce en un ahorro significativo de energía y un mayor confort a largo plazo.
