En el vasto y fascinante universo de la electrónica, comprender cómo se comporta la tensión en un circuito es fundamental para el diseño, la depuración y el funcionamiento óptimo de cualquier dispositivo. Dos conceptos clave que a menudo generan confusión, pero que son pilares de este entendimiento, son el divisor de tensión y la caída de voltaje, o VR. Ambos están intrínsecamente ligados a la Ley de Ohm y a las configuraciones de resistencias en los circuitos, pero cumplen funciones y se interpretan de maneras distintas. Este artículo desglosará cada uno de estos conceptos, te enseñará a calcularlos con precisión y te brindará la comprensión necesaria para aplicarlos eficazmente en tus proyectos.
¿Qué es un Divisor de Tensión y Por Qué es Tan Importante?

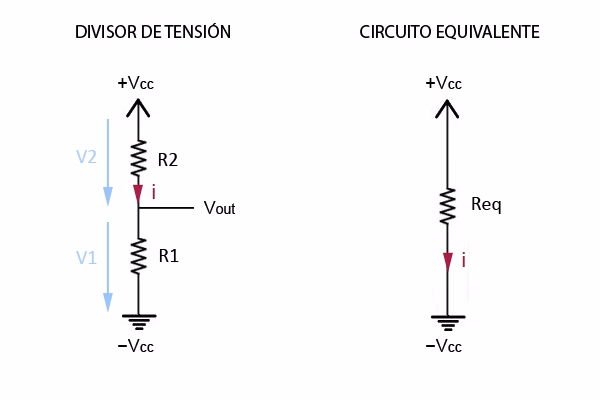

Un divisor de tensión es una configuración de circuito simple que produce una tensión de salida (Vout) que es una fracción de su tensión de entrada (Vin). Generalmente, consiste en dos resistencias (R1 y R2) conectadas en serie a una fuente de tensión. La tensión de salida se toma a través de una de las resistencias, típicamente R2.
La importancia del divisor de tensión radica en su capacidad para reducir una tensión mayor a una tensión menor y controlada, lo cual es invaluable en numerosas aplicaciones. Por ejemplo, si tienes un sensor que opera a 3.3V pero tu microcontrolador solo acepta entradas de 5V, puedes usar un divisor de tensión para escalar la señal del sensor. También se utilizan para establecer puntos de polarización, para muestrear voltajes, o para crear referencias de voltaje en circuitos más complejos. Es una herramienta fundamental para adaptar niveles de tensión entre diferentes componentes electrónicos.
La Fórmula del Divisor de Tensión: Derivación y Aplicación
Para entender cómo se calcula el divisor de tensión, primero recordemos la Ley de Ohm (V = I * R) y las reglas para resistencias en serie. En un circuito en serie, la corriente (I) es la misma a través de todas las resistencias, y la resistencia total (R_total) es la suma de las resistencias individuales (R_total = R1 + R2).
La corriente total que fluye a través de las resistencias R1 y R2 es:
I = Vin / (R1 + R2)
La tensión de salida (Vout), que es la tensión a través de R2, se calcula multiplicando esta corriente por el valor de R2:
Vout = I * R2
Sustituyendo la expresión de I en la ecuación de Vout, obtenemos la fórmula universal del divisor de tensión:
Vout = Vin * (R2 / (R1 + R2))
Esta fórmula es la piedra angular para diseñar y analizar circuitos con divisores de tensión. Nos permite predecir con precisión la tensión en cualquier punto intermedio de una cadena de resistencias en serie.
Ejemplo Práctico de Cálculo de Divisor de Tensión
Imaginemos que tenemos una fuente de 12V y necesitamos obtener una tensión de 5V para alimentar un componente. Para ello, utilizamos un divisor de tensión con dos resistencias. Si elegimos R1 = 14 kΩ y R2 = 10 kΩ, ¿cuál será la Vout?
- Vin = 12V
- R1 = 14 kΩ (14,000 Ω)
- R2 = 10 kΩ (10,000 Ω)
Aplicando la fórmula:
Vout = 12V * (10,000 Ω / (14,000 Ω + 10,000 Ω))
Vout = 12V * (10,000 Ω / 24,000 Ω)
Vout = 12V * (0.41666...)
Vout ≈ 5V
Como vemos, con esta combinación de resistencias, logramos obtener aproximadamente 5V a partir de una fuente de 12V. Es crucial seleccionar valores de resistencias que no solo den la tensión deseada, sino que también manejen la potencia necesaria y no consuman demasiada corriente, lo que podría agotar la fuente o generar calor excesivo.
Consideraciones Importantes al Usar un Divisor de Tensión
Aunque el divisor de tensión es simple y versátil, no es perfecto para todas las aplicaciones de reducción de voltaje. Una limitación importante es el efecto de carga. Cuando conectas un componente (una 'carga') a la salida del divisor de tensión, este componente tiene su propia resistencia interna (R_carga). Esta R_carga se conecta en paralelo con R2, modificando la resistencia efectiva de la parte inferior del divisor y, por lo tanto, alterando la Vout esperada.
La nueva resistencia efectiva de R2 y R_carga en paralelo sería:
R_eq = (R2 * R_carga) / (R2 + R_carga)
Entonces, la Vout real con carga sería:
Vout_con_carga = Vin * (R_eq / (R1 + R_eq))
Si la resistencia de la carga es mucho mayor que R2 (al menos 10 veces mayor), el efecto de carga es mínimo y puede ignorarse. Sin embargo, si la carga es comparable o menor que R2, la Vout disminuirá significativamente. Para aplicaciones que requieren una tensión de salida estable e independiente de la carga, se prefieren reguladores de voltaje en lugar de simples divisores resistivos.
Entendiendo la Caída de Tensión (VR) en un Circuito
Ahora, pasemos al concepto de caída de tensión (VR), que es una ocurrencia natural en cualquier componente resistivo por el que fluye una corriente. La caída de tensión es simplemente la diferencia de potencial eléctrico entre dos puntos de un circuito, causada por la resistencia al flujo de corriente. Según la Ley de Ohm, si una corriente (I) fluye a través de una resistencia (R), habrá una caída de tensión (V) a través de esa resistencia, calculada como V = I * R.
Es importante distinguir: un divisor de tensión es un circuito diseñado con un propósito específico de dividir la tensión. Una caída de tensión es un fenómeno que ocurre en cualquier resistencia en un circuito, sea parte de un divisor o no.
Cálculo de la Caída de Tensión en un Circuito en Serie
En un circuito en serie, la corriente es la misma a través de cada componente. Por lo tanto, la caída de tensión a través de cada resistencia individual se calcula multiplicando la corriente total por el valor de esa resistencia específica. La suma de todas las caídas de tensión en un circuito en serie debe ser igual a la tensión total suministrada por la fuente (Ley de Voltajes de Kirchhoff).
Ejemplo de Caída de Tensión en Serie:
Si en un circuito en serie con una fuente de 12V se tiene una resistencia de 10 ohmios y una corriente total de 1.2 amperios (que fluye por esa resistencia), la caída de tensión en la resistencia sería:
VR = I * R
VR = 1.2 A * 10 ohmios
VR = 12 V
En este ejemplo particular, toda la tensión de la fuente cae a través de la única resistencia, lo cual es de esperar. Si hubiera múltiples resistencias en serie, la corriente sería la misma para todas, pero la caída de tensión sería proporcional al valor de cada resistencia. Por ejemplo, si tuviéramos R1=10Ω y R2=20Ω en serie con una fuente de 30V, la resistencia total sería 30Ω, la corriente sería I = 30V/30Ω = 1A. Entonces:
- Caída de tensión en R1 (VR1) = 1A * 10Ω = 10V
- Caída de tensión en R2 (VR2) = 1A * 20Ω = 20V
Nótese que 10V + 20V = 30V, que es la tensión de la fuente, confirmando la Ley de Voltajes de Kirchhoff.
Cálculo de la Caída de Tensión en un Circuito Paralelo
En un circuito paralelo, la dinámica es diferente. La característica fundamental de un circuito paralelo es que la tensión es la misma en todas las ramas o componentes conectados en paralelo. Esto significa que la caída de tensión a través de cada resistencia en paralelo es igual a la tensión de la fuente a la que están conectadas.
La corriente, sin embargo, se divide entre las diferentes ramas del circuito, con más corriente fluyendo por las ramas de menor resistencia.
Ejemplo de Caída de Tensión en Paralelo:
Si en un circuito paralelo hay dos resistencias de 10 ohmios y 20 ohmios conectadas a una fuente de 12V, la caída de tensión en cada resistencia es de 12V. La tensión es constante a través de elementos en paralelo.
- Caída de tensión en R1 (10Ω) = 12V
- Caída de tensión en R2 (20Ω) = 12V
La corriente que fluye por cada resistencia se calcularía utilizando la Ley de Ohm para cada rama individual:
- Corriente en R1 (I1) = 12V / 10Ω = 1.2A
- Corriente en R2 (I2) = 12V / 20Ω = 0.6A
La corriente total suministrada por la fuente sería la suma de las corrientes de cada rama (I_total = I1 + I2 = 1.2A + 0.6A = 1.8A).
Tabla Comparativa: Caída de Tensión en Serie vs. Paralelo
Para solidificar la comprensión, la siguiente tabla resume las diferencias clave en cómo se comporta la tensión en configuraciones en serie y en paralelo:
| Característica | Circuito en Serie | Circuito en Paralelo |
|---|---|---|
| Tensión (VR) | Se divide entre las resistencias. La suma de las caídas de tensión individuales es igual a la tensión de la fuente. | Es la misma a través de todas las resistencias individuales y es igual a la tensión de la fuente. |
| Corriente | Es la misma a través de todas las resistencias. | Se divide entre las resistencias. La suma de las corrientes individuales es igual a la corriente total de la fuente. |
| Resistencia Total | Suma de las resistencias individuales (R_total = R1 + R2 + ...). | El recíproco de la suma de los recíprocos (1/R_total = 1/R1 + 1/R2 + ...). Siempre menor que la menor resistencia individual. |
Consejos Clave para el Diseño con Divisores Resistivos
Al trabajar con divisores de tensión y caídas de VR, ten en cuenta estos puntos para asegurar un diseño robusto y eficiente:
- Potencia Disipada: Las resistencias disipan calor. Asegúrate de que las resistencias elegidas puedan manejar la potencia (P = V*I o P = I^2*R o P = V^2/R) que se generará en ellas. Un divisor que consume mucha corriente puede generar calor excesivo y ser ineficiente energéticamente.
- Tolerancia de las Resistencias: Las resistencias no son perfectas. Vienen con una tolerancia (ej. ±5%, ±1%). Esto significa que el valor real de la resistencia puede variar ligeramente de su valor nominal, lo que afectará la precisión de tu Vout. Para aplicaciones críticas, usa resistencias de baja tolerancia (ej. ±1% o menos).
- Impedancia de Entrada de la Carga: Como se mencionó, el efecto de carga es crucial. Si la impedancia de entrada del circuito que conectas a la salida del divisor es baja, alterará significativamente la tensión de salida. En estos casos, considera usar un buffer (como un amplificador operacional en configuración de seguidor de voltaje) o un regulador de voltaje dedicado.
- Rango de Valores: Elige valores de resistencias que sean prácticos. Resistencias muy pequeñas pueden disipar mucha potencia y dibujar demasiada corriente; resistencias muy grandes pueden ser susceptibles al ruido y tener problemas con impedancias de carga. Un buen punto de partida es que la corriente a través del divisor sea al menos 10 veces mayor que la corriente que la carga va a consumir.
- Potenciómetros como Divisores Variables: Un potenciómetro es esencialmente un divisor de tensión variable. Al girar su eje, cambias la proporción de las resistencias R1 y R2 internas, lo que te permite ajustar la tensión de salida. Son excelentes para controles de volumen, brillo o cualquier ajuste fino de tensión.
Preguntas Frecuentes sobre Divisores y Caídas de Tensión
¿Cuándo debería usar un divisor de tensión en lugar de un regulador de voltaje?
Un divisor de tensión es adecuado para aplicaciones donde la corriente de carga es muy pequeña o constante, y la precisión no es extremadamente crítica. Son ideales para escalado de señales de bajo consumo, polarización de transistores o para entradas a ADC de alta impedancia. Los reguladores de voltaje, por otro lado, proporcionan una tensión de salida mucho más estable y regulada, independientemente de las variaciones de la carga o de la tensión de entrada, y son esenciales para alimentar la mayoría de los circuitos digitales y analógicos sensibles a la tensión.
¿Los cables tienen caída de tensión?
Sí, todos los conductores, incluidos los cables, tienen alguna resistencia, aunque sea muy pequeña. Cuando una corriente fluye a través de un cable, habrá una pequeña caída de tensión a lo largo de su longitud. En la mayoría de los circuitos de baja potencia y distancias cortas, esta caída es insignificante. Sin embargo, en aplicaciones de alta corriente, cables muy largos o de sección delgada, la caída de tensión en los cables puede ser considerable y afectar el rendimiento del circuito. Por eso se usan cables de mayor calibre (menor resistencia) para altas corrientes o largas distancias.
¿Puedo usar un divisor de tensión para alimentar un LED?
Técnicamente, sí, pero no es la forma más eficiente ni recomendada. La corriente que fluye a través de un LED varía con la tensión, y un divisor de tensión no proporciona una corriente constante. Esto puede llevar a que el brillo del LED varíe si la tensión de entrada fluctúa o si la carga es variable. Es mucho más común y eficiente usar una resistencia limitadora de corriente simple en serie con el LED, o un controlador de corriente constante, para asegurar un brillo y una vida útil óptimos del LED.
¿Qué sucede si R1 o R2 en un divisor de tensión es cero o infinito?
- Si R1 = 0 (un cortocircuito), entonces Vout = Vin * (R2 / (0 + R2)) = Vin * (R2 / R2) = Vin. Toda la tensión de entrada aparecerá en la salida.
- Si R2 = 0 (un cortocircuito), entonces Vout = Vin * (0 / (R1 + 0)) = 0V. La salida estaría en cortocircuito a tierra.
- Si R1 es infinito (un circuito abierto), no fluiría corriente, y la Vout no estaría definida (o sería igual a Vin si no hay carga).
- Si R2 es infinito (un circuito abierto), no fluiría corriente, y la Vout sería igual a Vin.
Conclusión
Los conceptos de divisor de tensión y caída de tensión son piedras angulares en el estudio y la práctica de la electrónica. Aunque relacionados, es fundamental comprender sus diferencias: el divisor de tensión es una herramienta de diseño para obtener una fracción específica de una tensión de entrada, mientras que la caída de tensión es un fenómeno inherente que ocurre a través de cualquier resistencia cuando una corriente la atraviesa. Dominar la Ley de Ohm y las configuraciones de circuitos en serie y paralelo te permitirá calcular con confianza tanto la tensión de salida de un divisor como las caídas de tensión en cualquier punto de un circuito. Con la práctica y la consideración de los factores adicionales como el efecto de carga y la disipación de potencia, estarás bien equipado para diseñar y analizar una amplia gama de circuitos electrónicos.
