Diagramas de Esfuerzos: La Clave en Ingeniería Estructural

En el vasto universo de la ingeniería y el diseño estructural, comprender cómo los materiales y componentes interactúan con las fuerzas que se les aplican es fundamental. No se trata solo de construir, sino de construir con seguridad, eficiencia y durabilidad. Aquí es donde los diagramas de esfuerzos emergen como herramientas insustituibles. Imagina tener una radiografía de una estructura, que te permite ver las tensiones y compresiones invisibles que actúan en su interior. Eso es precisamente lo que ofrecen estos diagramas: una ventana visual a las fuerzas internas que determinan la viabilidad y la resistencia de cualquier elemento.

Estos gráficos no son meros dibujos; son el resultado de complejos cálculos y análisis que transforman abstractas ecuaciones en representaciones intuitivas. Desde puentes colosales hasta el más pequeño componente de una máquina, la comprensión de los esfuerzos internos es la piedra angular para asegurar que todo funcione como se espera y, lo más importante, que no falle. Acompáñanos en este recorrido para desentrañar qué son los diagramas de esfuerzos, por qué son tan vitales y cómo se construyen, revelando el arte y la ciencia detrás de la ingeniería estructural.

¿Qué es un Diagrama de Esfuerzos? La Radiografía de las Estructuras

Un diagrama de esfuerzos es una representación gráfica detallada de cómo se distribuyen las fuerzas internas, también conocidas como esfuerzos, dentro de un objeto o elemento estructural cuando este se encuentra bajo la acción de cargas externas. Estas cargas pueden ser de diversos tipos: el peso propio de una estructura, el viento, la nieve, el tráfico o cualquier otra fuerza aplicada.

La magia de estos diagramas radica en su capacidad para visualizar lo invisible. Dentro de cualquier material o componente sometido a una carga, se generan fuerzas internas que intentan resistir esa deformación. Estas fuerzas internas se clasifican principalmente en:

• Esfuerzos Normales: Aquellos que actúan perpendicularmente a la sección transversal del objeto. Pueden ser de tracción (cuando el material es estirado) o de compresión (cuando el material es empujado o aplastado).
• Esfuerzos Cortantes: Aquellos que actúan paralelamente a la sección transversal, intentando cortar o cizallar el material.
• Momentos Flectores: Fuerzas que causan flexión o curvatura en el objeto. Un momento flector genera esfuerzos normales (tracción en un lado y compresión en el otro) a lo largo de la sección transversal.
• Momentos Torsionales: Fuerzas que causan torsión o giro alrededor del eje longitudinal del objeto.

Los diagramas de esfuerzos nos permiten trazar la variación de estas fuerzas internas a lo largo de la longitud de un elemento, como una viga o una columna, o a través de la sección de un componente. Al identificar las zonas donde los esfuerzos son máximos, los ingenieros pueden determinar si el material elegido es lo suficientemente fuerte para soportar esas cargas sin experimentar deformaciones excesivas o, lo que es peor, una falla catastrófica.

La Anatomía de las Fuerzas Internas: Esfuerzos Normales y Cortantes

Para comprender a fondo los diagramas de esfuerzos, es crucial profundizar en los tipos de fuerzas internas que representan. Estas fuerzas son el corazón de la mecánica de materiales y la ingeniería estructural.

Esfuerzos Normales: Tensión y Compresión

Los esfuerzos normales son el resultado de fuerzas que actúan perpendicularmente a una superficie. Se dividen en dos categorías:

• Esfuerzo de Tracción: Ocurre cuando las fuerzas tienden a estirar o alargar un material. Imagine un cable colgando de un peso: el cable está bajo tracción. En un diagrama, los esfuerzos de tracción suelen representarse con valores positivos.
• Esfuerzo de Compresión: Ocurre cuando las fuerzas tienden a acortar o aplastar un material. Piense en una columna que soporta el techo de un edificio: la columna está bajo compresión. En un diagrama, los esfuerzos de compresión suelen representarse con valores negativos.

La magnitud de este esfuerzo se calcula como la fuerza normal dividida por el área de la sección transversal sobre la que actúa. Los diagramas de esfuerzos normales muestran cómo esta magnitud varía a lo largo de la longitud del elemento, indicando dónde el material está siendo más estirado o más comprimido.

Esfuerzos Cortantes: El Deslizamiento Interno

Los esfuerzos cortantes, por otro lado, son el resultado de fuerzas que actúan paralelamente a una superficie, intentando causar que una parte del material se deslice con respecto a otra. Imagine cortar papel con unas tijeras: la acción de las tijeras genera un esfuerzo cortante. En estructuras, el esfuerzo cortante es muy común en vigas, donde las cargas verticales intentan 'cizallar' la viga.

Los diagramas de fuerza cortante (DFC) son esenciales para identificar los puntos donde el esfuerzo cortante es máximo, lo cual es crítico para el diseño de conexiones y para prevenir fallas por cizallamiento.

Momentos Flectores: La Curvatura de la Estructura

Aunque no es un esfuerzo directo, el momento flector es una fuerza interna crucial que genera esfuerzos normales. Un momento flector es el resultado de fuerzas que tienden a doblar o curvar un elemento. En una viga sometida a una carga vertical, la parte superior puede estar bajo compresión y la parte inferior bajo tracción (o viceversa, dependiendo de la dirección de la carga y el apoyo). El diagrama de momento flector (DMF) es, quizás, el más importante en el diseño de vigas, ya que los momentos flectores máximos suelen coincidir con los puntos de máximo esfuerzo normal, donde es más probable que ocurra una falla por flexión.

Comprender cómo se distribuyen estas fuerzas internas es la base para determinar la resistencia y la rigidez de cualquier componente estructural.

Tipos Fundamentales de Diagramas de Esfuerzos

Existen varios tipos de diagramas de esfuerzos, cada uno con un propósito específico en el análisis y diseño estructural. Aunque todos buscan visualizar fuerzas internas, se enfocan en diferentes aspectos o etapas del análisis.

1. Diagrama de Cuerpo Libre (DCL)

Aunque no es un diagrama de esfuerzos internos per se, el Diagrama de Cuerpo Libre (DCL) es el punto de partida fundamental para cualquier análisis de fuerzas. Representa un objeto o una parte de él aislada de su entorno, mostrando todas las fuerzas externas que actúan sobre él, incluyendo las cargas aplicadas, las reacciones en los apoyos y el peso propio del objeto. El DCL es crucial para aplicar las ecuaciones de equilibrio (suma de fuerzas y momentos igual a cero) y determinar las reacciones desconocidas en los apoyos, que luego servirán como base para calcular los esfuerzos internos.

2. Diagramas de Esfuerzos Característicos (Cortante, Momento Flector, Axial)

Estos son los diagramas de esfuerzos internos más comunes y vitales en el diseño de elementos estructurales como vigas, columnas y armazones. Muestran la variación de las fuerzas internas a lo largo de la longitud del elemento.

• Diagrama de Fuerza Cortante (DFC): Muestra cómo varía la fuerza cortante interna a lo largo de la longitud del elemento. Los cambios bruscos en el DFC suelen indicar la presencia de cargas puntuales o reacciones, mientras que las pendientes en el diagrama indican la presencia de cargas distribuidas. Los puntos de fuerza cortante cero son de particular interés, ya que a menudo coinciden con los puntos de momento flector máximo o mínimo.
• Diagrama de Momento Flector (DMF): Muestra cómo varía el momento flector interno a lo largo de la longitud del elemento. La relación entre el DFC y el DMF es que la pendiente del DMF en cualquier punto es igual al valor de la fuerza cortante en ese punto. Los puntos donde el DMF es máximo (o mínimo) son críticos, ya que es donde los esfuerzos normales por flexión son mayores, y se debe dimensionar la sección transversal para resistirlos.
• Diagrama de Fuerza Axial (DFA): Representa la variación de la fuerza axial (normal a la sección transversal, pero actuando a lo largo del eje longitudinal, causando solo tracción o compresión uniforme) a lo largo de la longitud del elemento. Es fundamental para el diseño de columnas y elementos sometidos principalmente a cargas axiales.

Estos diagramas son interdependientes y se construyen secuencialmente, comenzando con las reacciones externas y luego 'cortando' el elemento en diferentes secciones para determinar las fuerzas internas en cada punto.

3. Diagrama Esfuerzo-Deformación

A diferencia de los anteriores, que representan fuerzas internas en una estructura, el diagrama esfuerzo-deformación es una propiedad intrínseca de un material. Se obtiene de ensayos de laboratorio (como el ensayo de tracción) y muestra la relación entre el esfuerzo aplicado a una muestra de material y la deformación unitaria resultante. Este diagrama es fundamental para caracterizar las propiedades mecánicas de un material, como:

• Límite Elástico: El punto hasta el cual el material recupera su forma original después de retirar la carga.
• Resistencia a la Fluencia (Límite de Fluencia): El esfuerzo a partir del cual el material comienza a deformarse plásticamente (permanentemente) sin un aumento significativo del esfuerzo.
• Resistencia a la Tracción (Resistencia Última): El esfuerzo máximo que el material puede soportar antes de fracturarse.
• Módulo de Elasticidad (Módulo de Young): La pendiente de la parte elástica del diagrama, que indica la rigidez del material.
• Ductilidad: La capacidad del material para deformarse plásticamente antes de la fractura.
• Tenacidad: La energía que el material puede absorber antes de la fractura (área bajo la curva).

Este diagrama es vital para seleccionar el material adecuado para una aplicación específica y para comprender cómo se comportará un material bajo carga.

Importancia Crucial en el Mundo de la Ingeniería

La relevancia de los diagramas de esfuerzos en la ingeniería va mucho más allá de una simple representación gráfica. Son herramientas analíticas y de diseño indispensables que garantizan la integridad, eficiencia y seguridad de cualquier estructura o componente.

Análisis Estructural y Garantía de Seguridad

La función primordial de estos diagramas es permitir a los ingenieros determinar si una estructura o un componente será capaz de soportar las cargas aplicadas sin fallar. Al visualizar las zonas de máxima tensión, compresión o cizallamiento, los ingenieros pueden:

• Verificar la Resistencia: Comparar los esfuerzos calculados con la resistencia del material (obtenida del diagrama esfuerzo-deformación y las normas de diseño). Si los esfuerzos calculados exceden la capacidad del material, el diseño debe ser modificado.
• Identificar Puntos Críticos: Los picos en los diagramas señalan las ubicaciones donde el elemento está bajo mayor estrés. Estas son las áreas que requieren una atención especial en el diseño, donde quizás se necesiten refuerzos o dimensiones mayores.
• Evaluar la Deformación: Aunque los diagramas de esfuerzos no muestran directamente la deformación, los altos esfuerzos están intrínsecamente relacionados con mayores deformaciones. Una evaluación de los esfuerzos permite prever si las deformaciones serán aceptables o excesivas para el uso previsto de la estructura.

En esencia, son el primer paso para asegurar que un puente no se derrumbe, que un edificio resista un terremoto o que una pieza de maquinaria no se rompa durante su operación.

Optimización del Diseño y Eficiencia

Los diagramas de esfuerzos no solo sirven para verificar la seguridad, sino también para la optimización del diseño. Un diseño seguro no siempre es un diseño eficiente. Al comprender la distribución de los esfuerzos, los ingenieros pueden:

• Reducir Materiales: Evitar el sobredimensionamiento. Si un área de la estructura experimenta bajos esfuerzos, es posible que se pueda reducir la cantidad de material sin comprometer la seguridad, lo que se traduce en ahorro de costos y peso.
• Distribuir Mejor las Cargas: Modificar la geometría o la disposición de los elementos para distribuir las cargas de manera más uniforme, reduciendo los picos de esfuerzo y aprovechando mejor la capacidad de todo el material.
• Mejorar la Estética y la Funcionalidad: Un diseño optimizado no solo es más económico, sino que a menudo resulta en estructuras más ligeras, elegantes y funcionales.

La optimización es clave en la ingeniería moderna, donde la eficiencia de recursos y la sostenibilidad son cada vez más importantes.

Prevención de Fallas y Durabilidad

Al identificar las zonas de alta concentración de esfuerzos, los ingenieros pueden tomar medidas proactivas para evitar fallas prematuras. Las fallas pueden ser de diversos tipos: fractura, fluencia excesiva, pandeo, fatiga, entre otras. Los diagramas ayudan a prevenir estas fallas al:

• Diseñar para la Fatiga: En componentes sometidos a cargas cíclicas, los diagramas de esfuerzos ayudan a identificar las zonas donde la acumulación de daño por fatiga es más probable, permitiendo un diseño que prolongue la vida útil del componente.
• Prevenir el Pandeo: Especialmente en columnas o elementos esbeltos bajo compresión, los diagramas de fuerzas axiales son cruciales para el diseño contra el pandeo, un modo de falla por inestabilidad.
• Anticipar Puntos Débiles: Si un diagrama revela un esfuerzo excesivo en un punto inesperado, puede indicar un problema en el concepto de diseño o en la modelación, permitiendo su corrección antes de que el objeto sea construido o fabricado.

En resumen, los diagramas de esfuerzos son el lenguaje visual que permite a los ingenieros comunicarse con las estructuras, entender sus debilidades y fortalezas, y asegurar que cada diseño sea robusto, eficiente y duradero.

El Proceso de Construcción de un Diagrama de Esfuerzos: De la Carga al Gráfico

La construcción de un diagrama de esfuerzos, especialmente para fuerzas cortantes y momentos flectores en vigas, sigue un procedimiento sistemático basado en los principios de la estática y la mecánica de materiales. Aunque el proceso puede parecer complejo al principio, se basa en la lógica de las ecuaciones de equilibrio.

Paso a Paso: El Ejemplo de una Viga Simple

Consideremos una viga simplemente apoyada con cargas aplicadas. Los pasos generales para construir sus diagramas de fuerza cortante y momento flector son:

1. Determinar las Reacciones en los Apoyos:
   • Primero, se dibuja el Diagrama de Cuerpo Libre (DCL) de la viga, mostrando todas las cargas externas aplicadas (puntuales, distribuidas) y las reacciones desconocidas en los apoyos.
   • Se aplican las ecuaciones de equilibrio estático:
     • Sumatoria de fuerzas en la dirección vertical = 0
     • Sumatoria de fuerzas en la dirección horizontal = 0 (si aplica)
     • Sumatoria de momentos alrededor de un punto = 0
   • Resolviendo estas ecuaciones, se calculan los valores de las reacciones en los apoyos. Estas reacciones son cruciales, ya que son las fuerzas externas que el sistema de apoyos ejerce sobre la viga.

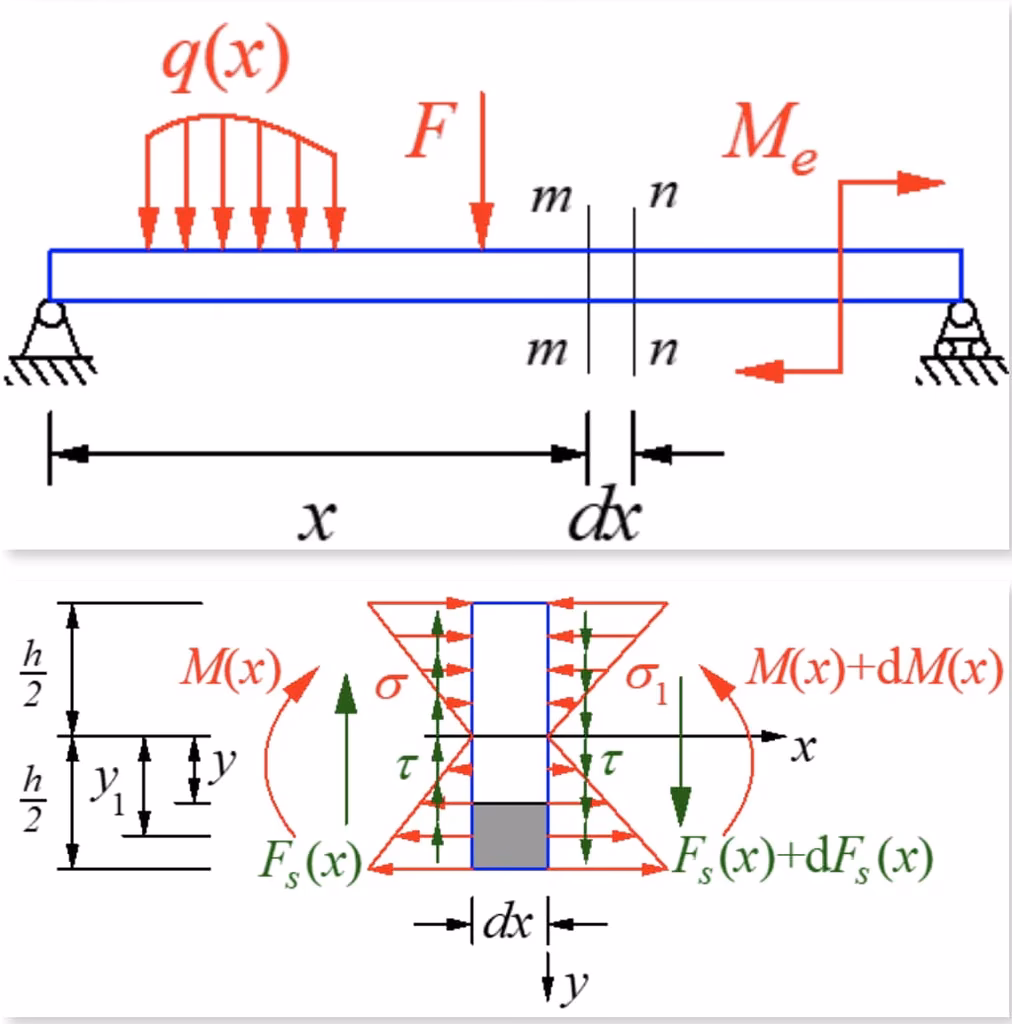

2. Método de las Secciones (o Secciones Transversales):
   • Una vez que se conocen las reacciones, se 'corta' imaginariamente la viga en diferentes secciones a lo largo de su longitud. Estos cortes se realizan en puntos donde las cargas cambian (inicio/fin de cargas distribuidas, puntos de aplicación de cargas puntuales, o en los apoyos).
   • Para cada sección, se aísla una porción de la viga (ya sea la parte izquierda o la derecha del corte).
   • En el punto de corte, se dibujan las fuerzas internas desconocidas: la fuerza cortante (V) y el momento flector (M). Se asumen direcciones positivas convencionales (ej., cortante hacia abajo en el lado derecho, momento en sentido antihorario en el lado derecho).
3. Aplicar Ecuaciones de Equilibrio en Cada Sección:
   • Para cada sección aislada, se aplican nuevamente las ecuaciones de equilibrio estático (sumatoria de fuerzas verticales = 0, sumatoria de momentos = 0) para encontrar expresiones para V(x) y M(x) en función de la posición 'x' a lo largo de la viga.
   • Estas expresiones serán ecuaciones lineales o cuadráticas, dependiendo del tipo de carga en la sección.
4. Trazar los Diagramas:
   • Una vez que se tienen las ecuaciones V(x) y M(x) para cada segmento de la viga, se trazan los diagramas de fuerza cortante y momento flector.
   • El diagrama de fuerza cortante se dibuja primero. Se comienza desde un extremo (usualmente el izquierdo) y se sigue la viga, sumando o restando las fuerzas verticales a medida que se encuentran. Las cargas puntuales causan saltos verticales, y las cargas distribuidas causan pendientes.
   • El diagrama de momento flector se dibuja a continuación. La pendiente del diagrama de momento flector en cualquier punto es igual al valor de la fuerza cortante en ese punto. Las áreas bajo la curva del diagrama de fuerza cortante corresponden a los cambios en el momento flector. Los puntos donde la fuerza cortante cruza cero (cambia de signo) son puntos de momento flector máximo o mínimo.

Este proceso manual es fundamental para entender los principios, aunque en la práctica moderna, se utilizan herramientas computacionales para agilizar y precisar estos cálculos, especialmente en estructuras complejas.

Herramientas y Software para la Generación de Diagramas

Si bien la construcción manual de diagramas de esfuerzos es una habilidad fundamental para cualquier ingeniero, en la práctica profesional, el uso de software especializado es indispensable, especialmente para estructuras complejas o para realizar análisis iterativos y de optimización. Estas herramientas no solo agilizan el proceso, sino que también mejoran la precisión y permiten explorar múltiples escenarios de carga.

• Software de Análisis Estructural (FEA - Análisis de Elementos Finitos): Programas como SAP2000, ETABS, CYPECAD, Robot Structural Analysis, ANSYS y Abaqus son ampliamente utilizados en la ingeniería civil y mecánica. Permiten modelar estructuras en 2D y 3D, aplicar cargas complejas y obtener automáticamente los diagramas de fuerzas internas (cortante, momento flector, axial) y los resultados de esfuerzos y deformaciones en cada punto de la estructura. Estos programas son particularmente útiles para sistemas hiperestáticos o geométricamente complejos.
• Programas de Cálculo por Elementos Finitos (FEM): Algunos programas, como SolidWorks Simulation o Autodesk Inventor Nastran, integran capacidades de FEA directamente en el software de diseño CAD, permitiendo a los ingenieros analizar el rendimiento estructural de componentes mecánicos directamente desde su entorno de diseño.
• Hojas de Cálculo (Excel, Google Sheets): Para problemas más simples o para validar resultados de software, las hojas de cálculo son herramientas poderosas. Permiten implementar las ecuaciones de equilibrio y las relaciones entre cortante y momento para generar tablas de valores y luego graficarlos manualmente. Son excelentes para comprender las relaciones fundamentales.
• Calculadoras y Herramientas Online: Existen numerosas calculadoras y aplicaciones web dedicadas a la mecánica de materiales que permiten introducir datos de vigas y cargas para generar automáticamente los diagramas. Son útiles para fines educativos o para verificaciones rápidas.

La capacidad de interpretar y validar los resultados generados por el software es tan importante como saber cómo utilizarlo. Un ingeniero competente sabe que el software es una herramienta, no un sustituto del entendimiento fundamental de los principios de la mecánica de materiales y la estática.

Más Allá de lo Básico: Consideraciones Avanzadas

Mientras que los diagramas de fuerza cortante y momento flector son esenciales, el estudio de los esfuerzos se extiende a conceptos más avanzados que son cruciales para un diseño robusto y seguro en situaciones complejas:

• Esfuerzos Principales: En cualquier punto de un cuerpo sometido a un estado de esfuerzo complejo (combinación de esfuerzos normales y cortantes), existen planos específicos donde los esfuerzos cortantes son cero y los esfuerzos normales alcanzan sus valores máximos y mínimos. Estos son los esfuerzos principales. Su determinación es vital para materiales frágiles que fallan bajo esfuerzo normal máximo.
• Círculo de Mohr: Es una representación gráfica de los estados de esfuerzo y deformación en un punto. Permite visualizar y calcular fácilmente los esfuerzos principales, los esfuerzos cortantes máximos y los esfuerzos en cualquier plano inclinado. Es una herramienta poderosa para el análisis de esfuerzos bidimensionales y tridimensionales.
• Concentraciones de Esfuerzo: Los diagramas de esfuerzos básicos asumen una distribución uniforme en las secciones transversales. Sin embargo, en la realidad, las irregularidades geométricas como agujeros, esquinas afiladas o cambios bruscos de sección pueden causar que los esfuerzos locales sean significativamente más altos que el esfuerzo promedio. Estas son concentraciones de esfuerzo y pueden ser puntos de inicio de fallas por fatiga o fractura.
• Fatiga y Fluencia: Los diagramas de esfuerzos son estáticos, pero las estructuras a menudo están sometidas a cargas cíclicas (fatiga) o cargas constantes a altas temperaturas (fluencia). Estos fenómenos no se ven directamente en un diagrama de esfuerzos estático, pero el conocimiento de los esfuerzos máximos es fundamental para aplicar criterios de diseño específicos para estos modos de falla.
• Análisis Plástico: Los diagramas de esfuerzos generalmente se basan en un comportamiento elástico lineal del material. Sin embargo, en algunas aplicaciones, se permite que el material se deforme plásticamente. El análisis plástico considera el comportamiento del material más allá de su límite elástico, lo que puede llevar a diseños más eficientes, pero también más complejos.

Estos conceptos avanzados demuestran que, si bien los diagramas básicos son un excelente punto de partida, el análisis de esfuerzos es un campo profundo y en constante evolución, crucial para la ingeniería moderna.

Tabla Comparativa de Tipos de Diagramas

Para resumir las diferencias y aplicaciones de los principales diagramas discutidos:

Preguntas Frecuentes sobre los Diagramas de Esfuerzos

¿Por qué son tan importantes los diagramas de esfuerzos?

Son importantes porque proporcionan una representación visual crítica de las fuerzas internas que actúan dentro de una estructura o componente. Permiten a los ingenieros identificar las zonas más solicitadas, garantizar la seguridad del diseño, optimizar el uso de materiales y prevenir fallas catastróficas. Sin ellos, el diseño sería un proceso de ensayo y error peligroso.

¿Necesito saber cálculo para entenderlos?

Sí, para construir los diagramas desde cero y comprender a fondo su significado, es necesario tener conocimientos de cálculo diferencial e integral, así como de estática y mecánica de materiales. Las relaciones entre las cargas, las fuerzas cortantes y los momentos flectores se basan en principios de cálculo. Sin embargo, para interpretarlos y usar software, una comprensión conceptual sólida es a menudo suficiente.

¿Solo se usan en vigas?

Aunque son más comúnmente asociados con el diseño de vigas, los principios de los diagramas de esfuerzos se aplican a todo tipo de elementos estructurales y componentes mecánicos. Se utilizan para columnas (fuerzas axiales y pandeo), armazones, ejes (torsión), y cualquier objeto sometido a cargas. Los diagramas de esfuerzo-deformación, por ejemplo, son fundamentales para cualquier tipo de material.

¿Qué es un punto de inflexión en un diagrama de momento flector?

Un punto de inflexión en un diagrama de momento flector es donde el momento cambia de signo (de positivo a negativo o viceversa), lo que significa que la curvatura de la viga cambia de dirección. En este punto, el momento flector es cero. Corresponde a un punto donde la fuerza cortante alcanza un valor máximo o mínimo (pero no necesariamente cero).

¿Qué sucede si un diagrama muestra esfuerzos muy altos?

Si un diagrama de esfuerzos revela valores que superan la capacidad de resistencia del material (su límite elástico o resistencia última), significa que el diseño actual es inseguro y propenso a la falla. En este caso, el ingeniero debe modificar el diseño. Las soluciones comunes incluyen aumentar las dimensiones de la sección transversal del elemento, cambiar a un material más resistente, o rediseñar la forma de la estructura para distribuir las cargas de manera más eficiente.

Conclusión: La Visión Rayos X de la Ingeniería

Los diagramas de esfuerzos son mucho más que simples gráficos; son el lenguaje fundamental a través del cual los ingenieros comprenden el comportamiento interno de las estructuras. Actúan como una 'visión de rayos X', revelando las tensiones y compresiones invisibles que se gestan bajo la superficie de cualquier material sometido a carga. Desde la fase de concepción hasta la verificación final, estos diagramas son la brújula que guía cada decisión de diseño, asegurando que las construcciones sean no solo funcionales, sino también intrínsecamente seguras, eficientes y duraderas.

Dominar la interpretación y, en menor medida, la construcción de estos diagramas es una habilidad esencial para cualquier profesional en el campo de la ingeniería estructural y mecánica. Son la manifestación visual de los principios de equilibrio y resistencia de materiales, una herramienta que transforma complejos cálculos en una comprensión intuitiva del rendimiento estructural. En un mundo donde la seguridad y la optimización son primordiales, los diagramas de esfuerzos seguirán siendo la piedra angular sobre la que se construyen las innovaciones y la confianza en cada proyecto de ingeniería.
