¿Cómo Reducir el Voltaje con Resistencias?

En el vasto universo de la electrónica, es común encontrarse con la necesidad de adaptar niveles de voltaje. Imagina que tienes una fuente de alimentación principal que entrega 24 voltios, pero un componente específico de tu circuito solo necesita 12 voltios, o quizás 5 voltios, o incluso menos. ¿Cómo puedes lograr esta reducción de manera efectiva y segura? Aunque existen múltiples soluciones, una de las más sencillas, económicas y fundamentales es el uso de resistencias para formar un circuito conocido como divisor de voltaje.

Este artículo explorará en profundidad cómo las resistencias pueden ser tus aliadas para reducir el voltaje. Desde la comprensión de los principios básicos hasta los cálculos precisos y las consideraciones prácticas, te guiaremos para que puedas dominar esta técnica esencial. Aprenderás no solo a "bajar" el voltaje, sino también a entender las implicaciones, limitaciones y cuándo optar por soluciones más avanzadas para garantizar la estabilidad y eficiencia de tus proyectos electrónicos.

¿Por Qué Es Necesario Bajar el Voltaje?

Cada componente electrónico está diseñado para operar dentro de un rango de voltaje específico. Suministrar un voltaje excesivo puede causar un sobrecalentamiento severo, un mal funcionamiento inmediato o incluso la destrucción permanente del componente. Por otro lado, un voltaje insuficiente impedirá que el componente funcione correctamente o que lo haga de manera errática. Por ejemplo, un microcontrolador que opera a 5V no tolerará 9V, y una bombilla LED diseñada para 3V se quemará si se conecta directamente a una fuente de 12V. La adaptación del voltaje es, por lo tanto, un paso crítico en el diseño de cualquier circuito.

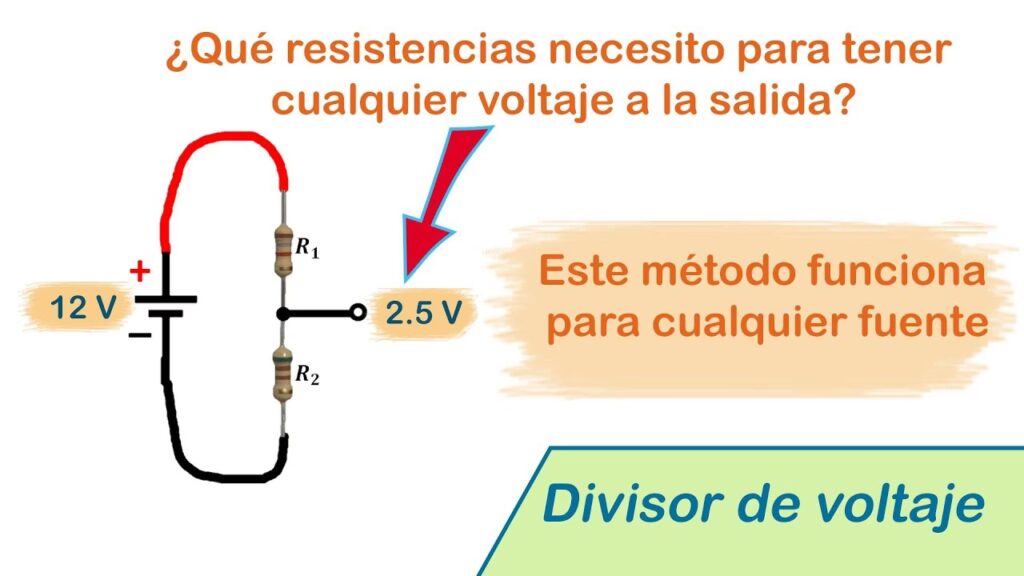

El Principio del Divisor de Voltaje

Un divisor de voltaje es un circuito pasivo que produce un voltaje de salida (Vout) que es una fracción del voltaje de entrada (Vin). Se compone de dos resistencias (R1 y R2) conectadas en serie a través de una fuente de voltaje. El voltaje de salida se toma a través de la resistencia R2.

El funcionamiento se basa en la Ley de Ohm, que establece que la corriente que fluye a través de un circuito es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia. Cuando dos resistencias están en serie, la misma corriente fluye a través de ambas, pero el voltaje se divide entre ellas en proporción a sus valores de resistencia.

La fórmula fundamental para un divisor de voltaje es:

Vout = Vin * (R2 / (R1 + R2))

Donde:

• Vout es el voltaje de salida deseado.
• Vin es el voltaje de entrada de la fuente.
• R1 es el valor de la resistencia superior (conectada al lado positivo de Vin).
• R2 es el valor de la resistencia inferior (conectada a tierra o al lado negativo de Vin, y donde se mide Vout).

Cómo Reducir el Voltaje a la Mitad

Un caso particular y muy ilustrativo es cuando se desea reducir el voltaje exactamente a la mitad. Para lograr esto, simplemente se utilizan dos resistencias de igual valor (por ejemplo, dos resistencias de 10 kΩ) conectadas en serie. Si la fuente es de 5V y usas dos resistencias de 10 kΩ, el voltaje en el punto medio será de 2.5V, que es la mitad de la tensión de entrada. Esto se debe a que R1 y R2 son iguales, por lo que R2 / (R1 + R2) = R2 / (2 * R2) = 1/2.

Fórmula Clave para el Cálculo de Resistencias

Si bien la fórmula del divisor de voltaje nos permite calcular el voltaje de salida con resistencias conocidas, lo que a menudo necesitamos es lo contrario: encontrar el valor de R2 (o R1) para obtener un voltaje de salida específico, dado un voltaje de entrada y el valor de la otra resistencia. Reordenando la fórmula anterior para resolver R2, obtenemos:

R2 = R1 * (Vout / (Vin - Vout))

Esta es la fórmula que utilizaremos para seleccionar el valor de la resistencia R2 que nos permitirá obtener el voltaje deseado. Es crucial elegir un valor para R1 primero, que puede ser arbitrario, pero debe ser razonable para el circuito (evitando valores extremadamente pequeños que disiparían mucha corriente, o extremadamente grandes que podrían ser susceptibles al ruido o a la corriente de fuga).

Ejemplos Prácticos de Cálculo

Ejemplo 1: Bajar de 24V a 12V

Supongamos que tenemos una fuente de 24V (Vin = 24V) y necesitamos obtener 12V (Vout = 12V). Elegimos un valor para R1, por ejemplo, 10 kΩ.

Aplicamos la fórmula:

R2 = R1 * (Vout / (Vin - Vout))
R2 = 10 kΩ * (12V / (24V - 12V))
R2 = 10 kΩ * (12V / 12V)
R2 = 10 kΩ * 1
R2 = 10 kΩ

Así, para bajar de 24V a 12V, podemos usar dos resistencias de 10 kΩ en serie.

Ejemplo 2: Bajar de 5V a 3V

Si tenemos 5V (Vin = 5V) y queremos 3V (Vout = 3V). Elegimos R1 = 10 kΩ.

R2 = 10 kΩ * (3V / (5V - 3V))
R2 = 10 kΩ * (3V / 2V)
R2 = 10 kΩ * 1.5
R2 = 15 kΩ

En este caso, una resistencia de 10 kΩ como R1 y una de 15 kΩ como R2 nos darán 3V.

Ejemplo 3: Bajar de 5V a 1V

Para bajar de 5V (Vin = 5V) a 1V (Vout = 1V). Si R1 = 10 kΩ.

R2 = 10 kΩ * (1V / (5V - 1V))
R2 = 10 kΩ * (1V / 4V)
R2 = 10 kΩ * 0.25
R2 = 2.5 kΩ

Aquí, una resistencia de 10 kΩ como R1 y una de 2.5 kΩ como R2 nos proporcionarán 1V.

Ejemplo 4: Bajar de 12V a 5V (Considerando una Carga)

Este ejemplo es diferente a los anteriores, ya que la información original sugiere una única resistencia en serie con una carga, no un divisor de voltaje clásico sin carga. Es fundamental entender la distinción.

Método 1: Divisor de Voltaje (sin carga o con carga conocida constante)

Si deseamos un divisor de voltaje para obtener 5V de una fuente de 12V. Elegimos R1 = 10 kΩ.

R2 = R1 * (Vout / (Vin - Vout))
R2 = 10 kΩ * (5V / (12V - 5V))
R2 = 10 kΩ * (5V / 7V)
R2 ≈ 10 kΩ * 0.714
R2 ≈ 7.14 kΩ

Para este caso, necesitaríamos R1 de 10 kΩ y R2 de aproximadamente 7.14 kΩ. Sin embargo, encontrar una resistencia de 7.14 kΩ exacta puede ser difícil, por lo que se usarían valores cercanos estándar.

Método 2: Resistencia en Serie para Caída de Voltaje (con una carga específica)

La información proporcionada menciona una corriente de 500mA (0.5A) para bajar de 12V a 5V. Esto implica que la resistencia en serie debe caer 12V - 5V = 7V. Usando la Ley de Ohm (R = V / I):

R = 7V / 0.5A
R = 14 Ω

Este cálculo es válido si la carga siempre consume exactamente 0.5A. Si la corriente de la carga varía, el voltaje entregado a la carga también variará, haciendo que este método sea inestable para muchas aplicaciones. Este enfoque es más adecuado para limitar la corriente o para cargas resistivas fijas, no como un método general de reducción de voltaje para componentes electrónicos que requieren un voltaje estable.

Consideraciones Importantes al Elegir Resistencias

Además del valor óhmico, hay otros factores críticos a considerar:

Disipación de Potencia (Wattage)

Las resistencias disipan energía en forma de calor. Esta disipación de potencia se calcula con las fórmulas:

• P = V * I (Potencia = Voltaje a través de la resistencia * Corriente a través de la resistencia)
• P = I² * R
• P = V² / R

Es fundamental que la potencia nominal de la resistencia (indicada en vatios) sea mayor que la potencia que va a disipar. Si la resistencia disipa más potencia de la que puede manejar, se sobrecalentará y se quemará. Por ejemplo, en el caso de la resistencia de 14Ω para 0.5A, la potencia disipada sería P = 7V * 0.5A = 3.5W. Una resistencia estándar de 1/4W no sería suficiente; se necesitaría una resistencia de al menos 5W.

Tolerancia

La tolerancia indica la precisión del valor de la resistencia, generalmente expresada como un porcentaje (ej. 5%, 1%). Una resistencia de 10 kΩ con una tolerancia del 5% puede tener un valor real entre 9.5 kΩ y 10.5 kΩ. Para aplicaciones críticas donde se requiere un voltaje de salida muy preciso, se deben usar resistencias de menor tolerancia.

Estabilidad Térmica

El valor de una resistencia puede cambiar ligeramente con la temperatura. Para aplicaciones donde la temperatura ambiente varía o donde se genera mucho calor, las resistencias con un bajo coeficiente de temperatura son preferibles.

Limitaciones de los Divisores de Voltaje con Resistencias

Aunque los divisores de voltaje son sencillos y útiles, tienen limitaciones importantes que los hacen inadecuados para muchas aplicaciones:

• Dependencia de la Carga: Esta es la limitación más crítica. La fórmula del divisor de voltaje asume que no hay ninguna carga conectada a Vout o que la carga es una resistencia de valor fijo conocida. Si conectas un componente o circuito (una "carga") a la salida del divisor, este actuará en paralelo con R2, cambiando la resistencia efectiva de R2 y, por lo tanto, alterando el voltaje de salida deseado. Si la corriente que consume la carga varía, el voltaje de salida también fluctuará.
• Baja Eficiencia: Las resistencias disipan energía en forma de calor. Cuanto mayor sea la corriente que pasa a través del divisor o mayor la diferencia de voltaje, mayor será la energía desperdiciada, lo que resulta en una baja eficiencia energética. Esto es especialmente problemático en aplicaciones con baterías.
• Falta de Regulación: Un divisor de voltaje no es un regulador de voltaje. No puede mantener un voltaje de salida constante si el voltaje de entrada varía o si la corriente de la carga cambia.

Alternativas a los Divisores de Voltaje con Resistencias

Dadas las limitaciones, para la mayoría de las aplicaciones prácticas donde se necesita un voltaje de salida estable y eficiente para una carga, es mejor optar por soluciones diseñadas específicamente para la regulación de voltaje:

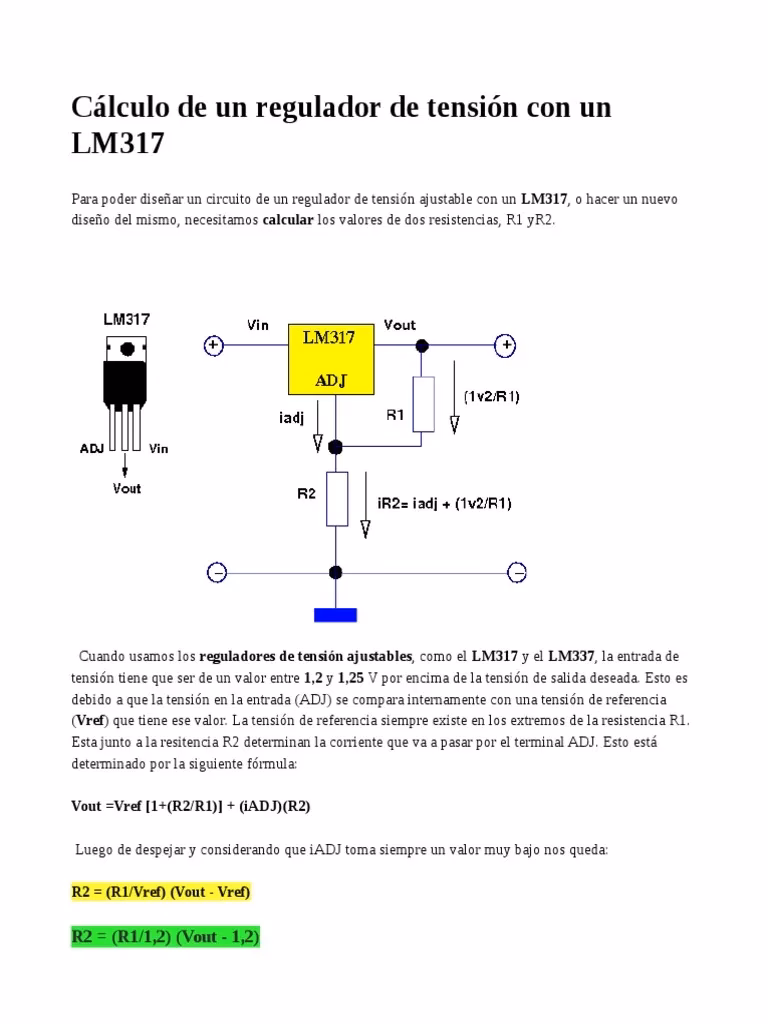

Reguladores Lineales (LDOs)

Los reguladores lineales, como la serie LM78xx (ej. LM7805 para 5V), son componentes que toman un voltaje de entrada más alto y proporcionan un voltaje de salida fijo y estable. Son relativamente simples de usar, económicos y generan una salida muy limpia (sin ruido). Sin embargo, su eficiencia es similar a la de un divisor de voltaje en términos de disipación de calor (la energía sobrante se disipa como calor), lo que los hace menos eficientes para grandes diferencias de voltaje o altas corrientes.

Reguladores Conmutados (Convertidores Buck)

Los reguladores conmutados, o convertidores DC-DC tipo "buck", son mucho más eficientes que los reguladores lineales y los divisores resistivos, especialmente para grandes diferencias de voltaje y altas corrientes. Funcionan conmutando la energía de entrada a una alta frecuencia y utilizando inductores y condensadores para almacenar y liberar energía, lo que minimiza las pérdidas por calor. Son más complejos y pueden introducir algo de ruido en la salida, pero son la opción preferida para aplicaciones de alta eficiencia o alimentadas por batería.

Diodos Zener

Un diodo Zener, en combinación con una resistencia limitadora de corriente, puede usarse para crear una referencia de voltaje simple y estable para cargas de muy baja corriente. El Zener mantiene un voltaje constante a través de sus terminales una vez que se alcanza su voltaje de ruptura, lo que lo hace útil para pequeñas fuentes de referencia, pero no para alimentar cargas significativas.

Tabla Comparativa de Métodos de Reducción de Voltaje

Para ayudarte a elegir el método más adecuado, aquí tienes una tabla comparativa:

Preguntas Frecuentes (FAQs)

¿Puedo usar un divisor de voltaje para alimentar un Arduino o un LED?

Para un Arduino o la mayoría de los circuitos digitales, NO se recomienda un divisor de voltaje resistivo simple. Estos dispositivos necesitan un voltaje estable y regulado, y su consumo de corriente puede variar, lo que causaría fluctuaciones en la salida del divisor. Para LEDs, si la corriente es muy baja y constante, podría funcionar, pero una resistencia limitadora de corriente o un regulador lineal es mucho más adecuado para asegurar la vida útil y brillo del LED.

¿Cuál es la potencia que debe disipar la resistencia?

La resistencia debe tener una potencia nominal (en vatios) igual o superior a la potencia calculada que disipará (P = V * I, P = I² * R, o P = V² / R). Siempre es buena práctica elegir una resistencia con una potencia nominal 1.5 a 2 veces mayor que la potencia calculada para un margen de seguridad.

¿Un divisor de voltaje es un regulador de voltaje?

No. Un divisor de voltaje es un circuito pasivo que reduce una tensión, pero no la regula. Un regulador de voltaje es un dispositivo activo que mantiene una tensión de salida constante a pesar de las variaciones en la entrada o la carga.

¿Cuándo debo usar un divisor de voltaje y cuándo un regulador?

Usa un divisor de voltaje para: señales de entrada (donde la corriente es insignificante), polarización de transistores (donde la corriente de base es muy pequeña), o cuando la carga es una resistencia fija y conocida que forma parte del divisor. Usa un regulador (lineal o conmutado) para: alimentar microcontroladores, sensores, motores o cualquier componente que requiera un voltaje de alimentación estable y que consuma una corriente apreciable o variable.

¿Qué sucede si conecto una carga variable a un divisor de voltaje?

Si la carga varía, el voltaje de salida del divisor también variará. Esto se debe a que la carga se conecta en paralelo con R2, cambiando la resistencia efectiva del divisor y, por lo tanto, la relación de voltaje. Esto puede provocar un funcionamiento errático o dañar el componente.

Conclusión

El uso de resistencias para bajar el voltaje a través de un divisor de voltaje es una técnica fundamental y accesible en electrónica. Es ideal para situaciones donde la corriente de la carga es mínima o constante, como la división de señales o la polarización de componentes. Sin embargo, es crucial comprender sus limitaciones, especialmente su dependencia de la carga y su baja eficiencia energética, para evitar problemas en tus diseños.

Para la mayoría de las aplicaciones que requieren una fuente de alimentación estable y eficiente para alimentar componentes, los reguladores de voltaje lineales o conmutados son las soluciones más adecuadas y confiables. Al dominar cuándo y cómo aplicar cada método, estarás mejor equipado para diseñar circuitos electrónicos robustos y funcionales.
