Medición y Cálculo de Vectores Resultantes

En el vasto campo de la física y la ingeniería, comprender cómo interactúan las fuerzas, las velocidades y los desplazamientos es crucial. Estas cantidades no solo tienen un valor numérico, sino también una orientación específica en el espacio. Es aquí donde entran en juego las magnitudes vectoriales, un concepto fundamental que nos permite describir fenómenos complejos de manera precisa. Este artículo te guiará a través de la representación, medición y, lo más importante, el cálculo del vector resultante, la clave para simplificar múltiples efectos en uno solo.

Desde el empuje de un cohete hasta la dirección del viento que afecta a un barco, los vectores son herramientas indispensables para modelar la realidad. Acompáñanos en este recorrido para desvelar cómo estas enigmáticas flechas nos ayudan a predecir y entender el comportamiento de nuestro entorno.

¿Qué son las Magnitudes Vectoriales y cómo se diferencian?

En física, todas las cantidades se clasifican en dos categorías principales según si poseen o no una dirección asociada. Las cantidades que tienen tanto magnitud (un valor numérico) como dirección y sentido se conocen como vectores. Ejemplos clásicos incluyen la fuerza (empujas o tiras en una dirección específica), la velocidad (te mueves a cierta rapidez en una dirección determinada) y el desplazamiento (cambio de posición desde un punto a otro). Por otro lado, las cantidades que solo tienen magnitud se conocen como escalares. Ejemplos de escalares son la masa, el tiempo, la temperatura o el volumen.

La distinción es vital porque la forma en que sumamos o combinamos estas cantidades es completamente diferente. Mientras que los escalares se suman o restan de manera aritmética simple (2 kg + 3 kg = 5 kg), los vectores requieren métodos geométricos o trigonométricos que tienen en cuenta sus direcciones.

Representación y Medición de Vectores

Un vector se representa gráficamente mediante una flecha. La longitud de esta flecha es proporcional a la magnitud o intensidad del vector; cuanto más largo sea el vector, mayor será su magnitud. Por ejemplo, una flecha de 5 cm podría representar una fuerza de 50 Newtons, mientras que una flecha de 10 cm representaría 100 Newtons, siempre que se utilice la misma escala.

La punta de la flecha indica la dirección y el sentido del vector. La dirección se refiere a la línea sobre la cual actúa el vector (ej. horizontal, vertical, 30 grados respecto al este), mientras que el sentido es la orientación específica a lo largo de esa línea (ej. hacia el este o hacia el oeste, hacia arriba o hacia abajo). Es importante destacar que dos vectores pueden tener la misma dirección pero sentidos opuestos.

Cuando hablamos de cómo se 'miden' las magnitudes vectoriales, nos referimos al proceso de determinar su valor numérico. En la práctica, esto se hace a través de instrumentos específicos: un dinamómetro mide la magnitud de una fuerza, un velocímetro mide la magnitud de una velocidad (rapidez), y así sucesivamente. Sin embargo, en el contexto del cálculo, si un vector se define por sus componentes, su magnitud se calcula utilizando el teorema de Pitágoras.

Cálculo de la Magnitud a partir de Componentes

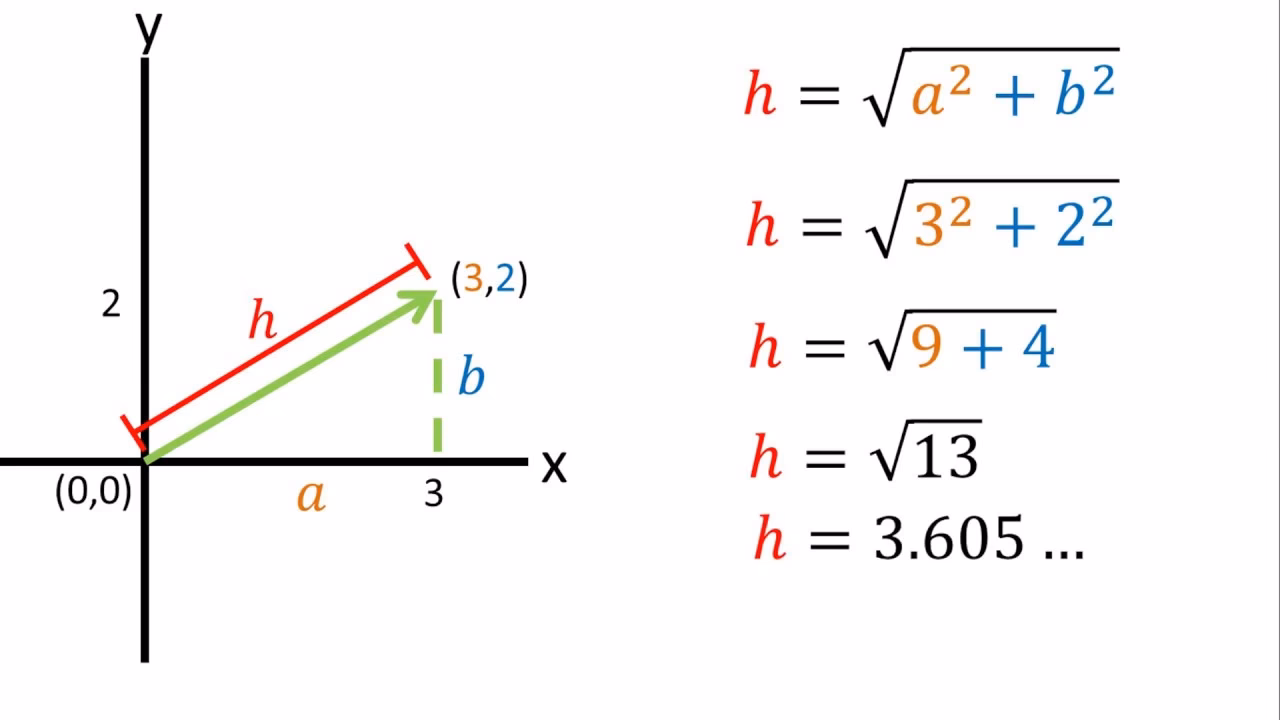

Si un vector se descompone en sus componentes rectangulares (por ejemplo, Vx en el eje X y Vy en el eje Y para un vector bidimensional), la magnitud del vector (V) se calcula como la raíz cuadrada de la suma de los cuadrados de sus componentes:

V = √(Vx² + Vy²)

Para un vector tridimensional con componentes Vx, Vy y Vz, la fórmula se extiende a:

V = √(Vx² + Vy² + Vz²)

Este método es fundamental en la física y la ingeniería, ya que permite determinar la 'longitud' o intensidad de un vector a partir de sus proyecciones en los ejes coordenados.

¿Qué es un Vector Resultante?

El concepto de vector resultante es fundamental cuando se trata de la combinación de dos o más vectores. Como su nombre lo sugiere, es el 'resultado' de la suma de varios vectores. Más precisamente, un vector resultante es un único vector que produce el mismo efecto que la combinación de todos los vectores originales. Es, en esencia, la 'suma' de dos o más vectores que pueden tener diferentes magnitudes y direcciones.

Así, el vector resultante es un nuevo vector que representa el efecto combinado de todos los vectores involucrados en el proceso de adición. Siempre que sumamos dos o más vectores, la consecuencia de esa adición será el vector resultante. Este concepto es vital para simplificar sistemas complejos, como determinar la fuerza neta que actúa sobre un objeto o la velocidad final de un objeto bajo la influencia de múltiples movimientos.

Fórmula del Vector Resultante para Dos Vectores: La Ley del Paralelogramo

Para encontrar la magnitud del vector resultante de dos vectores, utilizamos la Ley del Paralelogramo o, de manera equivalente, la Ley de los Cosenos aplicada a los vectores. Esta ley establece que si dos vectores que actúan simultáneamente pueden ser representados en magnitud y dirección por los dos lados adyacentes de un paralelogramo que parten de un mismo punto, entonces su resultante se expresa en magnitud y dirección por la diagonal del paralelogramo trazada desde el mismo punto.

Consideremos dos vectores A y B que forman un ángulo θ entre sí. Si R es el vector resultante de estos dos vectores, entonces la fórmula de la magnitud del vector resultante viene dada por la siguiente expresión:

R = √(A² + B² + 2AB Cos θ)

Donde:

• A y B son las magnitudes de los dos vectores.
• θ (theta) es el ángulo entre los dos vectores.

Casos Especiales de la Suma de Vectores

La fórmula general se simplifica en ciertas situaciones comunes:

Caso 1: Vectores en la Misma Dirección (θ = 0°)

Cuando dos vectores actúan en la misma dirección, el ángulo entre ellos es 0°. En este caso, Cos(0°) = 1. La fórmula se simplifica a:

R = √(A² + B² + 2AB * 1)

R = √((A + B)²)

R = A + B

Así, cuando dos vectores actúan en la misma dirección, el vector resultante es simplemente la suma de sus magnitudes. Por ejemplo, si empujas un carro con 10 N de fuerza y alguien más empuja con 5 N en la misma dirección, la fuerza resultante es 15 N.

Caso 2: Vectores en Direcciones Opuestas (θ = 180°)

Cuando dos vectores actúan en direcciones opuestas, el ángulo entre ellos es 180°. En este caso, Cos(180°) = -1. La fórmula se simplifica a:

R = √(A² + B² + 2AB * (-1))

R = √(A² + B² - 2AB)

R = √((A - B)²)

R = |A - B|

Por lo tanto, cuando dos vectores actúan en direcciones opuestas, el vector resultante es la diferencia de sus magnitudes (se toma el valor absoluto para asegurar que la magnitud es positiva). Por ejemplo, en un tira y afloja, si un equipo tira con 100 N y el otro con 80 N en dirección opuesta, la fuerza resultante es 20 N en la dirección del equipo más fuerte.

Caso 3: Vectores Perpendiculares (θ = 90°)

Cuando dos vectores están en ángulo recto entre sí, el ángulo entre ellos es 90°. En este caso, Cos(90°) = 0. La fórmula se simplifica a:

R = √(A² + B² + 2AB * 0)

R = √(A² + B²)

Esta es la conocida fórmula del Teorema de Pitágoras. Un ejemplo clásico es un barco que cruza un río: su velocidad de avance y la velocidad de la corriente son perpendiculares, y la velocidad resultante es la hipotenusa del triángulo que forman.

A continuación, una tabla comparativa de los casos especiales:

Ejemplos Resueltos Paso a Paso

Ejemplo 1: Fuerzas Inclinadas a 60°

Dos vectores de fuerza, cada uno con una magnitud de 6 N, están inclinados 60° entre sí y actúan sobre un cuerpo. Calcula el vector resultante de estas dos fuerzas.

Solución:

Datos:

• Magnitud del vector 1 (A) = 6 N
• Magnitud del vector 2 (B) = 6 N
• Ángulo entre los vectores (θ) = 60°

Queremos determinar la magnitud del vector resultante. Utilizamos la fórmula general:

R = √(A² + B² + 2AB Cos θ)

Sustituyendo los valores de A, B y θ:

R = √(6² + 6² + 2 * (6) * (6) * Cos 60°)

Sabemos que Cos 60° = 1/2.

R = √(36 + 36 + 2 * 36 * (1/2))

R = √(36 + 36 + 36)

R = √(108)

R ≈ 10.39

Por lo tanto, el vector resultante de las dos fuerzas es aproximadamente 10.39 N.

Ejemplo 2: Fuerzas Inclinadas a 45°

Dos vectores de magnitud 6 N y 9 N, respectivamente, están inclinados 45° entre sí y actúan sobre un cuerpo. Calcula el vector resultante de estas dos fuerzas.

Solución:

Datos:

• Magnitud del vector 1 (A) = 6 N
• Magnitud del vector 2 (B) = 9 N
• Ángulo entre los vectores (θ) = 45°

Utilizamos la misma fórmula general para el vector resultante:

R = √(A² + B² + 2AB Cos θ)

Sustituyendo los valores de A, B y θ:

R = √(6² + 9² + 2 * (6) * (9) * Cos 45°)

Sabemos que Cos 45° = 1/√2 ≈ 0.7071.

R = √(36 + 81 + 2 * 54 * (1/√2))

R = √(117 + 108 * (0.7071))

R = √(117 + 76.3668)

R = √(193.3668)

R ≈ 13.905

Por lo tanto, el vector resultante de las dos fuerzas es aproximadamente 13.905 N.

¿Qué Sucede con Más de Dos Vectores? El Método de Componentes

Aunque la Ley del Paralelogramo es excelente para dos vectores, se vuelve engorrosa cuando se tienen tres o más. Para estos casos, el método más práctico y universal es el método de componentes. Consiste en los siguientes pasos:

1. Descomponer cada vector en sus componentes rectangulares: Para cada vector (V), se calculan sus componentes Vx (a lo largo del eje X) y Vy (a lo largo del eje Y) utilizando trigonometría (Vx = V cos α, Vy = V sin α, donde α es el ángulo del vector con el eje X positivo).
2. Sumar las componentes en cada eje: Se suman todas las componentes X de los vectores para obtener la componente X del vector resultante (Rx = ΣVx). De manera similar, se suman todas las componentes Y para obtener la componente Y del vector resultante (Ry = ΣVy).
3. Calcular la magnitud del vector resultante: Con las componentes resultantes (Rx y Ry), la magnitud del vector resultante (R) se calcula usando el teorema de Pitágoras: R = √(Rx² + Ry²).
4. Calcular la dirección del vector resultante: La dirección (ángulo φ) del vector resultante se puede encontrar usando la función tangente inversa: φ = arctan(Ry / Rx), teniendo cuidado de considerar el cuadrante correcto según los signos de Rx y Ry.

Este método es extremadamente poderoso porque convierte la suma vectorial en sumas escalares de las componentes, que son mucho más fáciles de manejar.

Aplicaciones de los Vectores Resultantes en la Vida Real

Los vectores resultantes son de suma importancia en diversas áreas del conocimiento y la tecnología. Son fundamentales en:

• Física: Para calcular la fuerza neta que actúa sobre un objeto, la aceleración resultante, o la velocidad final de un proyectil.
• Ingeniería: En el diseño de estructuras, para asegurar que las fuerzas de carga se distribuyan de manera segura; en robótica, para programar movimientos precisos; y en aerodinámica, para analizar las fuerzas de sustentación y arrastre en aeronaves.
• Navegación: Para determinar la trayectoria real de un barco o avión, considerando la velocidad propia y la velocidad del viento o las corrientes.
• Animación y Diseño de Videojuegos: Para simular movimientos realistas de objetos y personajes, aplicando fuerzas de gravedad, fricción, colisiones, etc.

Comprender cómo se combinan los vectores nos permite predecir el comportamiento de sistemas complejos y diseñar soluciones eficientes a problemas del mundo real.

Preguntas Frecuentes (FAQ)

¿Qué diferencia hay entre magnitud y sentido en un vector?

La magnitud (o módulo) es el valor numérico del vector, su "tamaño" o intensidad (ej. 10 metros, 5 Newtons). Es siempre un valor positivo. El sentido es la orientación específica de la flecha del vector a lo largo de su dirección (ej. hacia el norte, hacia abajo, hacia la derecha). Dos vectores pueden tener la misma dirección (ej. horizontal) pero sentidos opuestos (uno hacia la derecha y otro hacia la izquierda).

¿Siempre se pueden sumar dos vectores usando la fórmula del paralelogramo?

Sí, la fórmula del paralelogramo (o la ley de los cosenos) es una herramienta universal para encontrar la magnitud del vector resultante de dos vectores, independientemente de sus direcciones relativas. Sin embargo, para más de dos vectores, el método de componentes suele ser más eficiente y menos propenso a errores gráficos.

¿Qué es la dirección del vector resultante?

La fórmula principal solo nos da la magnitud del resultante. Para la dirección, se utilizan relaciones trigonométricas adicionales. Una vez que tienes las componentes Rx y Ry del vector resultante, puedes encontrar su ángulo (dirección) con respecto a un eje de referencia (comúnmente el eje X positivo) usando la función tangente inversa: tan^-1(Ry/Rx). Es crucial considerar el cuadrante en el que se encuentra el vector para obtener el ángulo correcto.

¿Pueden dos vectores de magnitud cero tener un resultante diferente de cero?

No, si la magnitud de ambos vectores es cero, significa que no existen o no tienen ningún efecto. Por lo tanto, su resultante también será cero. Para tener un resultante diferente de cero, al menos uno de los vectores debe tener una magnitud no nula. La única forma de obtener un resultante nulo a partir de vectores no nulos es que se cancelen entre sí, como dos fuerzas iguales y opuestas.

Conclusión

Las magnitudes vectoriales son pilares fundamentales en la descripción del universo físico. Hemos explorado cómo se representan gráficamente, cómo su magnitud puede calcularse a partir de sus componentes y, crucialmente, cómo determinar el vector resultante cuando múltiples vectores actúan simultáneamente. Dominar la fórmula del paralelogramo y entender los casos especiales, así como el poderoso método de componentes para múltiples vectores, te equipa con las herramientas necesarias para analizar y resolver una amplia gama de problemas en física, ingeniería y más allá. Los vectores no son solo conceptos abstractos; son el lenguaje con el que la naturaleza describe el movimiento y la interacción, y su comprensión abre las puertas a una visión más profunda del mundo que nos rodea.
