Filtros Electrónicos: Su Guía Esencial

En el vasto universo de la electrónica, donde las señales se entrelazan y la información fluye constantemente, existe un componente fundamental que actúa como un guardián silencioso: el filtro. Los filtros electrónicos son dispositivos diseñados para permitir el paso de ciertas frecuencias de una señal y atenuar o bloquear otras. Son los arquitectos invisibles que moldean el sonido que escuchamos, la imagen que vemos y los datos que procesamos, asegurando que solo la información relevante llegue a su destino.

Comprender cómo funcionan estos elementos es crucial para cualquier entusiasta de la electrónica o profesional. Desde la eliminación del ruido no deseado en una grabación de audio hasta la selección de una emisora de radio específica, los filtros son omnipresentes. Pero, ¿cómo funcionan exactamente? ¿Y cómo podemos configurarlos para que cumplan su propósito de manera efectiva?

¿Qué son los Filtros Electrónicos y la Frecuencia de Corte?

Los filtros electrónicos, en su forma más básica, son circuitos que modifican el espectro de frecuencia de una señal. Los más comunes son los filtros de elementos concentrados, construidos a partir de resistores, inductores y condensadores. Su función principal es permitir que las frecuencias pasen por encima o por debajo de un nivel predeterminado.

Un concepto clave en el mundo de los filtros es la frecuencia de corte. Este es el punto en el que la señal es atenuada por -3 dB (decibelios), lo que significa que su potencia se reduce a la mitad o su voltaje/corriente se reduce al 70.7% de su valor original. Esta frecuencia marca la frontera entre las frecuencias que el filtro permite pasar (banda de paso) y las que atenúa (banda de rechazo). La configuración de los componentes y sus valores determinarán dónde se establece esta frecuencia de corte y, por ende, el comportamiento del filtro.

El Rol Crucial de los Componentes en los Filtros Pasivos

Para construir cualquier tipo de filtro de elementos concentrados, es esencial comprender cómo cada componente afecta la señal de acuerdo con su frecuencia. Esta dinámica es la base para lograr la respuesta de frecuencia deseada:

• Resistor (R): El elemento de resistencia es mayormente independiente de la frecuencia. Su impedancia (la oposición al flujo de corriente alterna) permanece relativamente constante, sin importar si la señal es de baja o alta frecuencia. Actúa principalmente para limitar la corriente y disipar energía.
• Inductor (L): La impedancia de un inductor aumenta a medida que la frecuencia también lo hace. Esto significa que un inductor presenta poca oposición a las frecuencias bajas y una gran oposición a las frecuencias altas. Por esta razón, los inductores son excelentes para bloquear señales de alta frecuencia.
• Condensador (C): En contraste, la impedancia de un condensador disminuye a medida que la frecuencia aumenta. Un condensador permite que las frecuencias altas pasen con facilidad, mientras que bloquea o presenta una gran oposición a las frecuencias bajas. Por lo tanto, los condensadores son ideales para dejar pasar señales de alta frecuencia.

Con estas propiedades en mente, la forma en que se conectan estos elementos (en serie o en paralelo con la señal de entrada o la carga) determinará si el filtro será de paso bajo, paso alto o de otro tipo.

Tipos de Filtros Según su Comportamiento en Frecuencia

Existen varios tipos fundamentales de filtros, cada uno diseñado para un propósito específico en el espectro de frecuencias:

Filtro Paso Bajo (LPF)

Un filtro paso bajo permite el paso de frecuencias por debajo de su frecuencia de corte, atenuando progresivamente las frecuencias que están por encima de ella. Son comúnmente utilizados para eliminar el ruido de alta frecuencia o para separar señales de baja frecuencia.

¿Cómo saber si un filtro es de paso bajo? Si un condensador está conectado en paralelo con la salida (derivando las altas frecuencias a tierra) o un inductor está en serie con la señal de entrada (bloqueando las altas frecuencias), es muy probable que se trate de un filtro paso bajo. Por ejemplo, en un circuito RC LPF, el resistor está en serie y el condensador en paralelo con la salida. El condensador, al ofrecer baja impedancia a altas frecuencias, las desvía.

Filtro Paso Alto (HPF)

Un filtro paso alto hace exactamente lo contrario que un paso bajo: permite el paso de frecuencias por encima de su frecuencia de corte, atenuando las frecuencias por debajo de ella. Son útiles para eliminar componentes de baja frecuencia o para el acoplamiento de señales donde se desea eliminar el componente de corriente continua (DC).

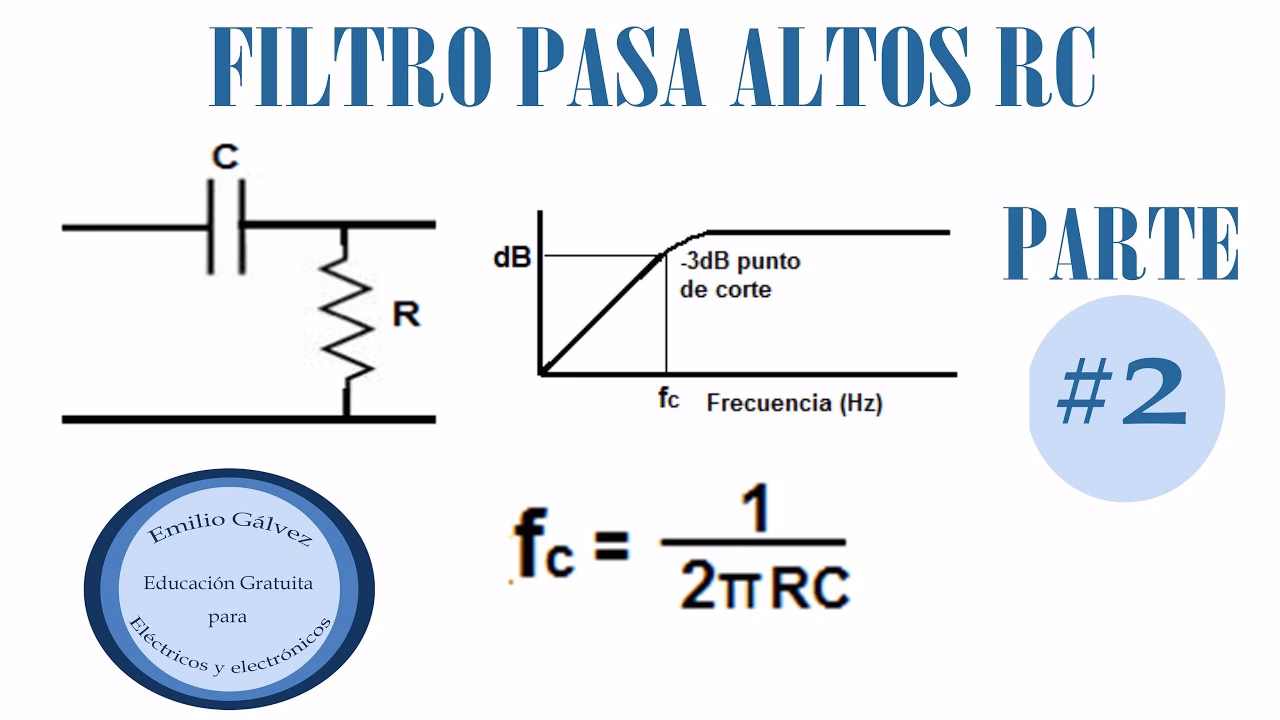

¿En qué configuración debo configurar mi filtro paso alto? Para un filtro paso alto RC de primer orden, la configuración más común y sencilla implica colocar el condensador en serie con la señal de entrada y el resistor en paralelo con la salida, hacia tierra. De esta manera, el condensador, que presenta alta impedancia a frecuencias bajas, las bloquea, mientras que las frecuencias altas pasan con facilidad. Si se usara un inductor, este iría en paralelo con la entrada, derivando las bajas frecuencias a tierra.

Filtro Paso Banda (BPF)

Este tipo de filtro permite el paso de un rango específico de frecuencias, atenuando tanto las frecuencias por debajo como por encima de ese rango. Son esenciales en aplicaciones como radios, donde se necesita sintonizar una frecuencia de transmisión particular.

¿Cómo calcular el filtro pasa banda? La frecuencia central del filtro pasa banda, también conocida como 'pico resonante', se puede formular mediante la siguiente ecuación, la cual es válida para un circuito RLC serie o paralelo resonante:

fc = 1 / (2 * π * √(L * C))

Donde:

• fc es la frecuencia central o de resonancia, expresada en Hertz (Hz).
• L es la inductancia del inductor, cuyas unidades se expresan en Henrios (H).
• C es la capacitancia del condensador, cuyas unidades se expresan en Faradios (F).
• π (pi) es una constante matemática, aproximadamente 3.14159.

Esta fórmula es fundamental para diseñar filtros que seleccionen una banda de frecuencia muy específica, como en sintonizadores de radio o ecualizadores de audio.

Filtro Rechaza Banda (Notch Filter)

Aunque no se mencionó explícitamente en el texto base, es importante mencionar que existe también el filtro rechaza banda (o filtro de muesca), que hace lo opuesto al filtro paso banda: atenúa un rango específico de frecuencias mientras permite que todas las demás pasen. Son útiles para eliminar una frecuencia de ruido particular, como el zumbido de la línea de corriente alterna (60 Hz o 50 Hz).

Orden de los Filtros: Profundizando en la Atenuación

La capacidad de un filtro para atenuar frecuencias fuera de su banda de paso se describe por su 'orden'. El orden de un filtro está determinado por el número de elementos activos (inductores o condensadores) que contiene:

• Filtro de Primer Orden: Contiene solo un elemento activo (un inductor o un condensador). Estos filtros tienen una pendiente de atenuación de -20 dB por década (lo que significa que la señal se reduce en 20 dB por cada factor de diez en frecuencia). Son los más simples de diseñar y construir.
• Filtro de Segundo Orden: Contiene dos elementos activos (por ejemplo, dos inductores, dos condensadores, o una combinación de uno de cada uno). Los filtros de segundo orden tienen el doble de atenuación de frecuencia, es decir, una pendiente de -40 dB por década. Esto los hace mucho más selectivos, permitiendo una separación más nítida entre las frecuencias deseadas y las no deseadas. Cuanto mayor sea el orden de un filtro, más pronunciada será su pendiente de atenuación y, por lo tanto, más 'ideal' será su comportamiento. Sin embargo, también se vuelven más complejos y costosos.

Filtros RC vs. Filtros LC: Aplicaciones y Eficiencia

La elección de los componentes no solo afecta el comportamiento en frecuencia, sino también la eficiencia y la aplicación de un filtro:

• Filtros RC (Resistor-Condensador): Suelen usarse para filtrar señales de potencia menor. Son más sencillos de implementar, más económicos y compactos. La principal desventaja es que el resistor disipa energía en forma de calor, lo que reduce la eficiencia del filtro, especialmente en aplicaciones de mayor potencia.
• Filtros LC (Inductor-Condensador): Son más costosos debido a la naturaleza de los inductores, que pueden ser voluminosos y difíciles de fabricar con precisión. Sin embargo, son mejores para una potencia superior. Idealmente, los filtros LC de segundo orden también son más eficientes que los filtros RC, ya que los inductores y condensadores (ideales) no disipan la energía en forma de calor, sino que la almacenan y la devuelven al circuito. Esto los hace preferibles en sistemas donde la eficiencia energética es crítica.

Tabla Comparativa de Tipos de Filtros

Tabla Comparativa RC vs. LC

Preguntas Frecuentes (FAQ) sobre Filtros Electrónicos

¿En qué configuración debo configurar mi filtro paso alto?

Para un filtro paso alto RC de primer orden, la configuración más común y práctica es colocar el condensador en serie con la señal de entrada y el resistor en paralelo con la salida, conectado a tierra. La señal de salida se toma a través del resistor. El condensador bloqueará las frecuencias bajas (alta impedancia a bajas frecuencias) y permitirá el paso de las altas (baja impedancia a altas frecuencias). Para filtros LC, un inductor en paralelo con la salida o un condensador en serie con la entrada contribuirían a un comportamiento de paso alto.

¿Cómo saber si un filtro es de paso bajo o paso alto?

La clave está en observar cómo los inductores y condensadores están conectados y recordar cómo su impedancia se comporta con la frecuencia:

• Filtro Paso Bajo: Si los inductores están en serie con la ruta de la señal (bloqueando altas frecuencias) o los condensadores están en paralelo con la ruta de la señal (derivando altas frecuencias a tierra).
• Filtro Paso Alto: Si los condensadores están en serie con la ruta de la señal (bloqueando bajas frecuencias) o los inductores están en paralelo con la ruta de la señal (derivando bajas frecuencias a tierra).

En esencia, si un componente que permite el paso de bajas frecuencias (como un inductor en serie o un condensador en paralelo) está bloqueando o desviando las altas, es paso bajo. Si un componente que permite el paso de altas frecuencias (como un condensador en serie o un inductor en paralelo) está bloqueando o desviando las bajas, es paso alto.

¿Cómo calcular el filtro pasa banda?

La frecuencia central (o de resonancia) de un filtro pasa banda construido con componentes R, L y C se calcula principalmente por la interacción resonante entre el inductor (L) y el condensador (C). La fórmula clave es: fc = 1 / (2 * π * √(L * C)). Asegúrese de usar las unidades correctas: Henrios (H) para la inductancia y Faradios (F) para la capacitancia. Esta fórmula le dará la frecuencia donde el filtro tendrá su máxima respuesta.

¿Cuál es la importancia de la frecuencia de corte?

La frecuencia de corte es crucial porque define el punto donde el filtro comienza a atenuar significativamente la señal. Es el umbral que separa la banda de paso de la banda de rechazo. Al diseñar un filtro, establecer correctamente esta frecuencia es fundamental para asegurar que solo las señales deseadas pasen y las no deseadas sean bloqueadas eficazmente.

¿Qué significa el orden de un filtro?

El orden de un filtro se refiere al número de elementos reactivos (inductores o condensadores) que contiene. Un filtro de primer orden tiene un elemento, uno de segundo orden tiene dos, y así sucesivamente. Un mayor orden implica una pendiente de atenuación más pronunciada, lo que significa que el filtro es más selectivo y puede separar las frecuencias con mayor eficacia. Sin embargo, los filtros de mayor orden son más complejos y costosos de implementar.

Conclusión

Los filtros electrónicos son mucho más que simples agrupaciones de resistores, inductores y condensadores; son herramientas poderosas que permiten a ingenieros y entusiastas manipular el espectro de frecuencia de las señales. Desde su capacidad para eliminar el ruido no deseado hasta su rol en la sintonización de sistemas de comunicación, su importancia es innegable. Comprender sus principios, desde la impedancia variable de sus componentes hasta el concepto de primer orden y segundo orden, es fundamental para diseñar y aplicar soluciones electrónicas efectivas. Con esta guía, esperamos haber desmitificado el funcionamiento de los filtros, brindándole el conocimiento para configurar y utilizar estas maravillas de la electrónica con confianza.
