Dominando la Calculadora de Campo en ArcGIS

En el vasto universo de los Sistemas de Información Geográfica (GIS), la gestión y manipulación de datos son tan cruciales como la representación espacial misma. Cada capa de información, ya sea un mapa de poblaciones o una red de carreteras, lleva consigo una tabla de atributos que describe sus características. Aquí es donde la Calculadora de Campo de ArcGIS emerge como una herramienta indispensable. Permite a los usuarios realizar cálculos complejos, limpiar datos, derivar nueva información y transformar atributos existentes, todo ello con una flexibilidad asombrosa y un impacto directo en la calidad y utilidad de sus análisis geoespaciales.

Esta poderosa funcionalidad no solo acelera el flujo de trabajo, sino que también abre un abanico de posibilidades para la personalización de datos, permitiendo a los profesionales de GIS adaptar sus datasets a necesidades específicas sin recurrir a software externo. Desde la simple concatenación de textos hasta el cálculo de superficies complejas o la aplicación de lógica condicional, la Calculadora de Campo es la navaja suiza para la edición de atributos en ArcGIS.

¿Qué es la Calculadora de Campo en ArcGIS?

La Calculadora de Campo es una herramienta fundamental dentro de ArcGIS que permite a los usuarios crear nuevos campos o actualizar los valores de campos existentes en una tabla de atributos. Su principal función es realizar operaciones aritméticas, lógicas, de texto o geométricas sobre los datos almacenados en los campos. Esto significa que puedes, por ejemplo, calcular la densidad poblacional de un área dividiendo dos campos, concatenar el nombre y el apellido para crear un campo de nombre completo, o incluso determinar el área de un polígono en kilómetros cuadrados.

La versatilidad de la Calculadora de Campo reside en su capacidad para interpretar expresiones escritas en diferentes lenguajes de scripting, siendo los más comunes Python y Arcade. Esto proporciona una flexibilidad inmensa para adaptarse a casi cualquier escenario de manipulación de datos que puedas imaginar dentro de un entorno GIS.

¿Dónde encontrar la Calculadora de Campo en ArcGIS Desktop (ArcMap)?

Para aquellos que trabajan con versiones más antiguas de ArcGIS, como ArcMap (parte de ArcGIS Desktop), acceder a la Calculadora de Campo es un proceso sencillo e intuitivo. Sigue estos pasos para localizarla y comenzar a trabajar con tus datos:

1. Selecciona la Capa o Tabla: Primero, asegúrate de que la capa o tabla que deseas editar esté cargada en tu proyecto. Puedes encontrarla en la tabla de contenidos.
2. Abre la Tabla de Atributos: Haz clic derecho sobre la capa o tabla en la tabla de contenidos y selecciona la opción "Abrir Tabla de Atributos" o "Open Attribute Table". Esto abrirá una ventana que muestra todos los registros y campos asociados con tu capa.
3. Haz Clic Derecho en el Encabezado del Campo: Una vez abierta la tabla de atributos, identifica el campo (columna) para el cual deseas realizar un cálculo. Haz clic derecho sobre el encabezado de ese campo.

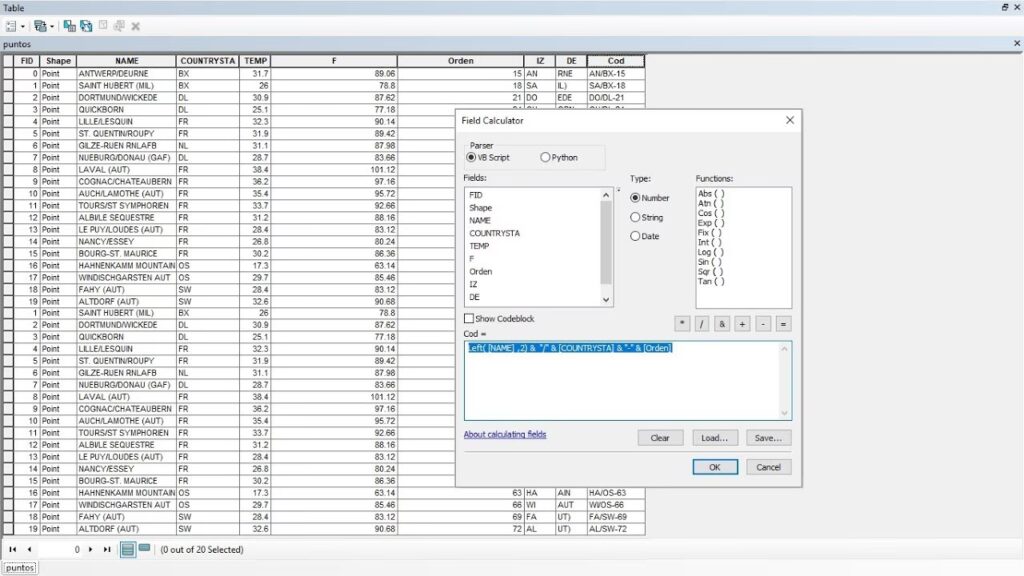

4. Selecciona "Calculadora de Campos": En el menú contextual que aparece, haz clic en "Calculadora de Campos" o "Field Calculator". Esto abrirá la ventana de la calculadora, lista para que ingreses tu expresión.

Atajos y Consejos Rápidos

Para los usuarios que prefieren los atajos de teclado para agilizar su trabajo, existe una combinación muy útil para abrir la Calculadora de Campo directamente desde la tabla de atributos, una vez que tienes el campo seleccionado:

• CTRL + MAYÚS + F: Presiona estas tres teclas simultáneamente mientras tienes la tabla de atributos abierta y el campo deseado seleccionado para lanzar rápidamente la Calculadora de Campo.

Recuerda que, si deseas realizar un cálculo solo en un subconjunto de tus datos, puedes seleccionar las entidades (filas) deseadas en la tabla de atributos o en el mapa antes de abrir la calculadora. La Calculadora de Campo solo aplicará la expresión a los registros seleccionados.

Uso de la Calculadora de Campo en ArcGIS Pro

ArcGIS Pro, la aplicación de escritorio de próxima generación de Esri, ha modernizado y mejorado la Calculadora de Campo, ofreciendo una experiencia más robusta y flexible, especialmente con la introducción de las expresiones Arcade. Sin embargo, la esencia de su funcionamiento sigue siendo la misma: transformar tus datos. Es crucial entender algunas consideraciones importantes al usarla en ArcGIS Pro.

Advertencia Importante: Modificación de Datos

Al igual que con cualquier herramienta que modifica los datos de entrada, la Calculadora de Campo en ArcGIS Pro sobrescribe los valores existentes en el campo de destino. Es fundamental ser consciente de esto para evitar la pérdida no intencional de información valiosa. Antes de ejecutar cálculos complejos o masivos, considera estas estrategias:

• Copia de Seguridad: Siempre, y esto no puede enfatizarse lo suficiente, haz una copia de tu tabla o capa antes de realizar cálculos irreversibles. Esto te permitirá volver a un estado anterior si algo sale mal.
• Opción "Habilitar Deshacer" (Enable Undo): En el panel de Geoprocesamiento de ArcGIS Pro, muchas herramientas, incluida la Calculadora de Campo, ofrecen la opción "Habilitar Deshacer". Si esta opción está activa, podrás deshacer el último cálculo si no estás satisfecho con el resultado. Sin embargo, no confíes únicamente en esto; una copia de seguridad es siempre la mejor práctica.

Perfiles de Expresión: Arcade vs. Python

ArcGIS Pro soporta principalmente dos lenguajes para las expresiones de la Calculadora de Campo:

• Arcade: Es un lenguaje de expresión portable y ligero desarrollado por Esri. Es moderno, se utiliza en múltiples productos de ArcGIS (Pro, Online, Field Maps, Dashboards) y es ideal para cálculos y visualizaciones. Su sintaxis es más intuitiva para muchos usuarios y ofrece un manejo más robusto de ciertos escenarios, como los valores nulos.
• Python: El lenguaje de programación más popular para GIS. Ofrece un control más profundo y acceso a una vasta biblioteca de funciones y módulos (como el módulo math para operaciones matemáticas avanzadas, o datetime para fechas). Es la opción preferida para lógica compleja y tareas de automatización.

Sintaxis de Nombres de Campo

La forma de referenciar los nombres de los campos en tus expresiones difiere entre Python y Arcade:

• Para cálculos Python: Los nombres de campo deben ir entre signos de exclamación. Por ejemplo: !nombrecampo!.
• Para cálculos Arcade: Los nombres de campo deben ir prefijados con $feature.. Por ejemplo: $feature.nombrecampo.

Ejemplo: Si quieres sumar los valores de dos campos llamados "Campo1" y "Campo2":

• Python:!Campo1! + !Campo2!
• Arcade:$feature.Campo1 + $feature.Campo2

Trabajando con Selecciones de Entidades

Al igual que en ArcMap, si tienes un conjunto de entidades seleccionadas (por ejemplo, mediante una consulta con la herramienta "Seleccionar Capa por Atributo"), la Calculadora de Campo solo actualizará los registros de esas entidades seleccionadas. Esto es extremadamente útil para realizar actualizaciones específicas sin afectar el resto de tus datos.

Cálculo de Cadenas de Texto (Strings)

Cuando trabajes con campos de texto, las cadenas de caracteres (strings) deben ir entre comillas. La forma de hacerlo varía ligeramente si estás en el cuadro de diálogo o en un script:

• En el cuadro de diálogo de la Calculadora de Campo: Usa comillas dobles. Por ejemplo: "Este es un texto".
• En un script (por ejemplo, ArcPy): La cadena con comillas dobles debe ir a su vez entre comillas simples. Por ejemplo: '"Este es un texto"'.

Para concatenar textos, puedes usar el operador +:

• Python:"ID: " + !IDCampo!
• Arcade:'ID: ' + Text($feature.IDCampo)

Cálculo de Valores Numéricos

Para los valores numéricos, simplemente proporciona el valor o la expresión numérica sin comillas. Esto incluye números enteros, decimales y operaciones aritméticas.

• Python:100 o !CAMPOA! / 2.5
• Arcade:500 o $feature.CAMPOB * $feature.CAMPOC

El Parámetro Bloque de Código (Code Block)

El "Bloque de Código" es una característica potente, exclusiva para expresiones Python. Permite escribir lógica más compleja que no cabría en una sola línea de expresión, como funciones personalizadas, bucles o condicionales if/else. El resultado de este bloque de código debe ser pasado a la expresión principal.

• Puedes importar módulos Python adicionales, como math para funciones matemáticas (math.sqrt(), math.pi) o datetime para manipular fechas.
• La conexión entre el bloque de código y la expresión se establece generalmente llamando a una función definida en el bloque de código desde la expresión.

Ejemplo de Bloque de Código (Python):

def clasificararea(area):
 if area > 1000:
 return "Grande"
 elif area > 500:
 return "Mediana"
 else:
 return "Pequeña"

Y la expresión que lo usa sería: clasificararea(!SHAPEArea!)

Cálculos de Información Geometría

Una de las aplicaciones más valiosas de la Calculadora de Campo es la capacidad de extraer información geométrica de tus entidades y almacenarla como atributos. Esto se hace utilizando las propiedades del objeto "Shape" (geometría) de la entidad.

• Número de Vértices:!shape.pointCount! (para polígonos o polilíneas).
• Área y Longitud: Utiliza los métodos getArea() y getLength(), especificando el tipo de cálculo (planar o geodésico) y la unidad.

Ejemplos:

• Área geodésica de polígonos en kilómetros cuadrados:!shape.getArea('GEODESIC', 'SQUAREKILOMETERS')!
• Longitud planar de polilíneas en metros:!shape.getLength('PLANAR', 'METERS')!

Es importante conocer las unidades compatibles y el tipo de cálculo (planar para proyecciones planas, geodésico para cálculos sobre la curvatura de la Tierra). Para cálculos más avanzados de geometría, la herramienta "Calcular Atributos de Geometría" ofrece funcionalidades similares y a veces más específicas.

Limitaciones con Datos Unificados (Joins)

Cuando trabajas con tablas que han sido unificadas (join) a tu capa, solo puedes actualizar los campos de la tabla de origen (la capa principal). No puedes realizar cálculos directamente en los campos de la tabla unificada. Si necesitas calcular un campo de la tabla unificada, primero deberás realizar el cálculo directamente en esa tabla original.

Manejo de Valores Nulos y División por Cero en Python

Es fundamental tener en cuenta que las expresiones Python que intentan concatenar campos de texto que incluyen un valor nulo o realizar una división por cero, devolverán un valor nulo para ese campo. Planifica tus expresiones para manejar estos escenarios, quizás utilizando lógica condicional en un Bloque de Código para reemplazar nulos o evitar divisiones por cero.

Tabla Comparativa: Python vs. Arcade en la Calculadora de Campo

Ejemplos Prácticos de Uso

Para ilustrar la versatilidad de la Calculadora de Campo, veamos algunos ejemplos comunes de cómo se utiliza en proyectos GIS:

• Calcular Densidad Poblacional: Si tienes un campo con el número de habitantes (Poblacion) y otro con el área del polígono (AreaKm2), puedes crear un nuevo campo Densidad con la expresión (Python): !Poblacion! / !AreaKm2!
• Concatenar Campos para Descripciones: Para crear un campo DescripcionCompleta combinando un nombre de calle y un número: (Arcade): $feature.TipoCalle + ' ' + $feature.NombreCalle + ', ' + Text($feature.Numero)
• Asignar Categorías Basadas en Valores: Clasificar parcelas según su tamaño. En un campo de texto Clasificacion, usando un Bloque de Código Python:

  def clasificartamano(area):
   if area >= 1000:
   return 'Grande'
   elif area >= 500:
   return 'Mediana'
   else:
   return 'Pequeña'

  Y en la expresión: clasificartamano(!AreaParcela!)

• Normalizar Datos: Convertir valores a una escala de 0 a 1. Si tienes un campo ValorOriginal, y sabes el mínimo (MinVal) y máximo (MaxVal) posibles: (Python): (!ValorOriginal! - MinVal) / (MaxVal - MinVal)
• Actualizar Fechas: Sumar un número de días a una fecha existente. (Python - requiere importar datetime en el Bloque de Código):

  import datetime
  def sumardias(fechaoriginal, dias):
   if fechaoriginal is None:
   return None
   return fechaoriginal + datetime.timedelta(days=dias)

  Y en la expresión: sumardias(!FechaInicio!, 30)

Consideraciones Importantes y Mejores Prácticas

Dominar la Calculadora de Campo va más allá de conocer la sintaxis; implica adoptar ciertas mejores prácticas para garantizar la integridad de tus datos y la eficiencia de tu trabajo:

• Siempre haga una copia de seguridad de sus datos antes de realizar cálculos irreversibles. Esta es la regla de oro en el manejo de datos.
• Comprenda el tipo de datos del campo de destino. Asegúrese de que el resultado de su expresión sea compatible con el tipo de campo (por ejemplo, no intente guardar texto en un campo numérico sin una conversión adecuada).
• Pruebe expresiones complejas en un campo temporal o una copia de los datos. Si la expresión es complicada, cree un nuevo campo temporal para probarla. Una vez que funcione correctamente, puede aplicarla al campo final.
• Utilice el Bloque de Código (Python) para lógica compleja. No intente condensar una lógica intrincada en una sola línea de expresión; el Bloque de Código mejora la legibilidad y el mantenimiento.
• Familiarícese con la documentación. Tanto Python como Arcade tienen una documentación extensa con ejemplos y funciones que pueden ser inmensamente útiles.
• Sea consciente de los valores nulos. Como se mencionó, los valores nulos pueden causar resultados inesperados en las expresiones. Planifique cómo manejarlos.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes sobre la Calculadora de Campo en ArcGIS:

P: ¿Puedo deshacer un cálculo de campo?

R: En ArcGIS Pro, sí, si la opción "Habilitar Deshacer" estaba activada en el panel de Geoprocesamiento y aún no has guardado los cambios en tu proyecto o la geodatabase. Si has guardado, o si estás en ArcMap, deshacer es más complicado. Por ello, la copia de seguridad previa es crucial.

P: ¿Cuál es la diferencia principal entre usar Python y Arcade en la Calculadora de Campo?

R: Python es un lenguaje de programación de propósito general, muy potente para lógica compleja, automatización y acceso a un vasto ecosistema de bibliotecas. Arcade es un lenguaje de expresión más ligero y específico para el ecosistema de Esri, ideal para cálculos rápidos, simbología, etiquetas y pop-ups, y es compatible en más plataformas de ArcGIS (web, móvil, escritorio).

P: ¿Qué sucede si mi expresión tiene un error de sintaxis?

R: Si hay un error de sintaxis en tu expresión, la Calculadora de Campo mostrará un mensaje de error y no se ejecutará el cálculo. Deberás revisar y corregir la expresión antes de intentarlo de nuevo.

P: ¿Puedo usar la Calculadora de Campo en un campo de fecha?

R: Sí, puedes realizar cálculos con campos de fecha, como sumar o restar días. Sin embargo, para transferir valores temporales entre diferentes tipos de campo de fecha (Fecha, Solo Fecha, Solo Hora, Desplazamiento de Marca de Tiempo y Texto), se recomienda usar la herramienta "Convertir Campo Temporal" para asegurar la correcta interpretación de los formatos.

P: ¿Por qué mi cálculo devuelve valores nulos o incorrectos?

R: Esto puede deberse a varias razones: la presencia de valores nulos en los campos de entrada que no se manejan en la expresión (especialmente en Python), división por cero, un tipo de campo de destino incompatible con el resultado de la expresión, o un error lógico en tu propia expresión. Revisa tus datos de entrada y la lógica de tu cálculo cuidadosamente.
