Cálculo del Área de Ductos: Guía Completa

Calcular el área de un ducto es una tarea fundamental en numerosos campos, desde la climatización y la ventilación (HVAC) hasta la ingeniería industrial y la construcción. Esta medición es crucial no solo para el diseño y la instalación de sistemas eficientes, sino también para asegurar el rendimiento óptimo y la seguridad de las instalaciones. Comprender cómo determinar con precisión la superficie transversal de un ducto le permitirá dimensionar correctamente los equipos, predecir el comportamiento del flujo de aire y optimizar el consumo de energía.

Un ducto, en esencia, es un conducto diseñado para transportar aire, gases o partículas de un lugar a otro. Su forma y tamaño influyen directamente en la velocidad del aire, la caída de presión y, en última instancia, en la eficiencia energética del sistema. Sin un cálculo preciso del área, se corre el riesgo de diseñar sistemas subdimensionados o sobredimensionados, lo que puede llevar a problemas como ruido excesivo, vibraciones, un rendimiento deficiente del sistema de climatización o un consumo energético elevado. Esta guía exhaustiva le proporcionará las herramientas y el conocimiento necesarios para calcular el área de los ductos más comunes, independientemente de su forma.

¿Por Qué es Tan Importante el Cálculo del Área de un Ducto?

La importancia del área transversal de un ducto va más allá de un simple número. Es un factor determinante en varios aspectos críticos de un sistema de ventilación o transporte neumático:

• Cálculo del Caudal y Velocidad del Aire: Conocer el área es indispensable para determinar el volumen de aire que puede pasar a través del ducto en un tiempo dado (caudal) y la velocidad a la que se mueve. La fórmula básica es: Caudal (Q) = Área (A) × Velocidad (V). Si el área es incorrecta, todas las demás estimaciones de rendimiento serán erróneas.
• Dimensionamiento de Equipos HVAC: Los ventiladores, unidades de tratamiento de aire (UTA) y otros componentes del sistema HVAC se seleccionan en función del caudal de aire requerido. Un dimensionamiento inadecuado del ducto puede sobrecargar el ventilador o hacer que funcione por debajo de su capacidad óptima, lo que reduce su vida útil y aumenta el consumo de energía.
• Pérdida de Presión: La resistencia al flujo de aire (pérdida de presión) está directamente relacionada con la velocidad del aire y la forma del ducto. Un área demasiado pequeña resultará en velocidades altas y mayores pérdidas por fricción, requiriendo ventiladores más potentes y consumiendo más energía.
• Eficiencia Energética: Un sistema de ductos bien dimensionado y con el área correcta minimiza las pérdidas de energía. Evita que los ventiladores trabajen más de lo necesario para mover el aire, lo que se traduce en menores costos operativos y una menor huella de carbono.
• Nivel de Ruido: Las velocidades de aire excesivamente altas en ductos subdimensionados pueden generar un ruido considerable, lo cual es inaceptable en muchos entornos, especialmente en edificios residenciales u oficinas.
• Estimación de Materiales: Aunque el cálculo del área transversal no da directamente la cantidad de material para fabricar el ducto (eso sería el área superficial total), es el punto de partida para determinar las dimensiones de las láminas de metal o los conductos prefabricados necesarios.

Tipos Comunes de Ductos y Sus Fórmulas de Área

Los ductos se fabrican en diversas formas para adaptarse a las restricciones de espacio, los requisitos de flujo y las consideraciones estéticas. A continuación, se detallan las fórmulas para calcular el área transversal de los tipos más comunes:

1. Ductos Rectangulares

Los ductos rectangulares son muy comunes debido a su facilidad de fabricación, instalación y su capacidad para adaptarse a espacios estrechos, como falsos techos. Su cálculo de área es el más sencillo.

Fórmula:

Área = Ancho × Alto

Donde:

• Ancho (A): La medida de un lado del ducto.
• Alto (H): La medida del lado perpendicular al ancho.

Ejemplo Práctico:

Imagine un ducto rectangular con un ancho de 60 cm y una altura de 30 cm.

Área = 60 cm × 30 cm = 1800 cm²

Si desea convertirlo a metros cuadrados, recuerde que 1 m = 100 cm, por lo tanto, 1 m² = 100 cm × 100 cm = 10,000 cm².

Área = 1800 cm² / 10,000 cm²/m² = 0.18 m²

2. Ductos Circulares

Los ductos circulares son conocidos por su eficiencia aerodinámica, ya que minimizan la resistencia al flujo de aire y las turbulencias. Son ideales para sistemas que requieren un flujo de aire constante y uniforme.

Fórmulas:

Existen dos formas comunes de calcular el área de un círculo, dependiendo de si se conoce el radio o el diámetro.

Opción 1: Usando el Radio (r)

Área = π × r²

Donde:

• π (Pi): Una constante matemática, aproximadamente 3.14159.
• r: El radio del ducto (la distancia desde el centro hasta cualquier punto de la circunferencia).

Opción 2: Usando el Diámetro (d)

Área = π × (d/2)² o Área = (π × d²) / 4

Donde:

• d: El diámetro del ducto (la distancia de un punto a otro de la circunferencia pasando por el centro).

Ejemplo Práctico:

Consideremos un ducto circular con un diámetro de 40 cm.

Primero, calculemos el radio: r = d / 2 = 40 cm / 2 = 20 cm.

Usando la fórmula del radio:

Área = π × (20 cm)² = 3.14159 × 400 cm² = 1256.636 cm²

Usando la fórmula del diámetro:

Área = (π × (40 cm)²) / 4 = (3.14159 × 1600 cm²) / 4 = 5026.544 cm² / 4 = 1256.636 cm²

Convertido a metros cuadrados:

Área = 1256.636 cm² / 10,000 cm²/m² = 0.12566 m²

3. Ductos Ovales (Flat Oval)

Los ductos ovales, a menudo conocidos como "flat oval" (ovalados planos), son una solución intermedia entre los rectangulares y los circulares. Ofrecen la eficiencia aerodinámica de los ductos circulares con la ventaja de un perfil más bajo, lo que los hace ideales para espacios con restricciones de altura. La forma de un ducto ovalado plano se compone de dos semicírculos en los extremos y una sección rectangular en el medio.

Fórmula:

Para calcular el área de un ducto ovalado, necesitamos conocer su dimensión mayor (altura total, H) y su dimensión menor (ancho total, W).

El ducto ovalado plano tiene dos lados rectos paralelos y dos extremos semicirculares. Si 'a' es la longitud del lado recto y 'b' es el radio de los semicírculos (que es la mitad del ancho del ducto), entonces el ancho total del ducto es 2b y la altura total es a + 2b.

Área de los dos semicírculos = Área de un círculo completo = π × b²

Área del rectángulo central = a × (2b)

Entonces, el área total del ducto ovalado plano es:

Área = (π × b²) + (a × 2b)

Donde:

• a: Longitud de la sección recta paralela (a veces llamada "longitud del plano recto").
• b: Radio del semicírculo (igual a la mitad del ancho total del ducto).

Para medir un ducto ovalado, generalmente se proporcionan las dimensiones de "ancho" (W) y "alto" (H). Si W es el diámetro de los extremos curvos, entonces b = W/2. La longitud del plano recto 'a' se obtiene restando el diámetro del óvalo de la altura total si la altura es la dimensión principal (H).

Si H es la dimensión mayor y W es la dimensión menor:

b = W/2

a = H - W

Entonces, Área = (π × (W/2)²) + ((H - W) × W)

Ejemplo Práctico:

Un ducto ovalado con una altura total (H) de 50 cm y un ancho total (W) de 30 cm.

Primero, calculamos 'b' (radio del semicírculo) y 'a' (longitud del plano recto):

b = W/2 = 30 cm / 2 = 15 cm

a = H - W = 50 cm - 30 cm = 20 cm

Ahora, aplicamos la fórmula:

Área = (π × (15 cm)²) + (20 cm × 30 cm)

Área = (3.14159 × 225 cm²) + 600 cm²

Área = 706.85775 cm² + 600 cm²

Área = 1306.85775 cm²

Convertido a metros cuadrados:

Área = 1306.85775 cm² / 10,000 cm²/m² = 0.13068 m²

4. Ductos Triangulares (Menos Comunes)

Aunque menos comunes en sistemas HVAC principales, los ductos triangulares pueden encontrarse en aplicaciones especializadas o en transiciones. Su cálculo de área es similar al de cualquier triángulo.

Fórmula:

Área = (Base × Altura) / 2

Donde:

• Base (B): La longitud de la base del triángulo.
• Altura (H): La altura perpendicular desde la base hasta el vértice opuesto.

Ejemplo Práctico:

Un ducto triangular con una base de 20 cm y una altura de 15 cm.

Área = (20 cm × 15 cm) / 2 = 300 cm² / 2 = 150 cm²

Convertido a metros cuadrados:

Área = 150 cm² / 10,000 cm²/m² = 0.015 m²

Tabla Comparativa de Fórmulas de Área para Ductos

Para facilitar la referencia, aquí tiene una tabla que resume las fórmulas para los tipos de ductos más comunes:

Consejos Clave para un Cálculo Preciso

• Consistencia de Unidades: Siempre use las mismas unidades para todas las dimensiones en su cálculo. Si mide en centímetros, el área resultante será en centímetros cuadrados. Si mezcla unidades (por ejemplo, metros y centímetros), el resultado será incorrecto. Es recomendable convertir todas las medidas a una unidad estándar (metros o pies) antes de aplicar las fórmulas.
• Medir el Interior: Para cálculos relacionados con el flujo de aire, siempre mida las dimensiones internas del ducto, no las externas. El espesor del material del ducto no es relevante para el área por donde pasa el aire.
• Redondeo de Pi (π): Para la mayoría de las aplicaciones prácticas, usar 3.1416 o incluso 3.14 es suficiente para el valor de Pi. Sin embargo, para mayor precisión, utilice el valor completo de Pi que proporciona su calculadora.
• Verificación Cruzada: Si es posible, pida a otra persona que revise sus cálculos, especialmente para proyectos críticos.
• Considerar Transiciones: En sistemas complejos, los ductos pueden cambiar de forma o tamaño. Cada sección debe calcularse individualmente. Las transiciones en sí mismas (de rectangular a circular, por ejemplo) no tienen un área transversal única, sino que facilitan el cambio de área entre dos secciones definidas.

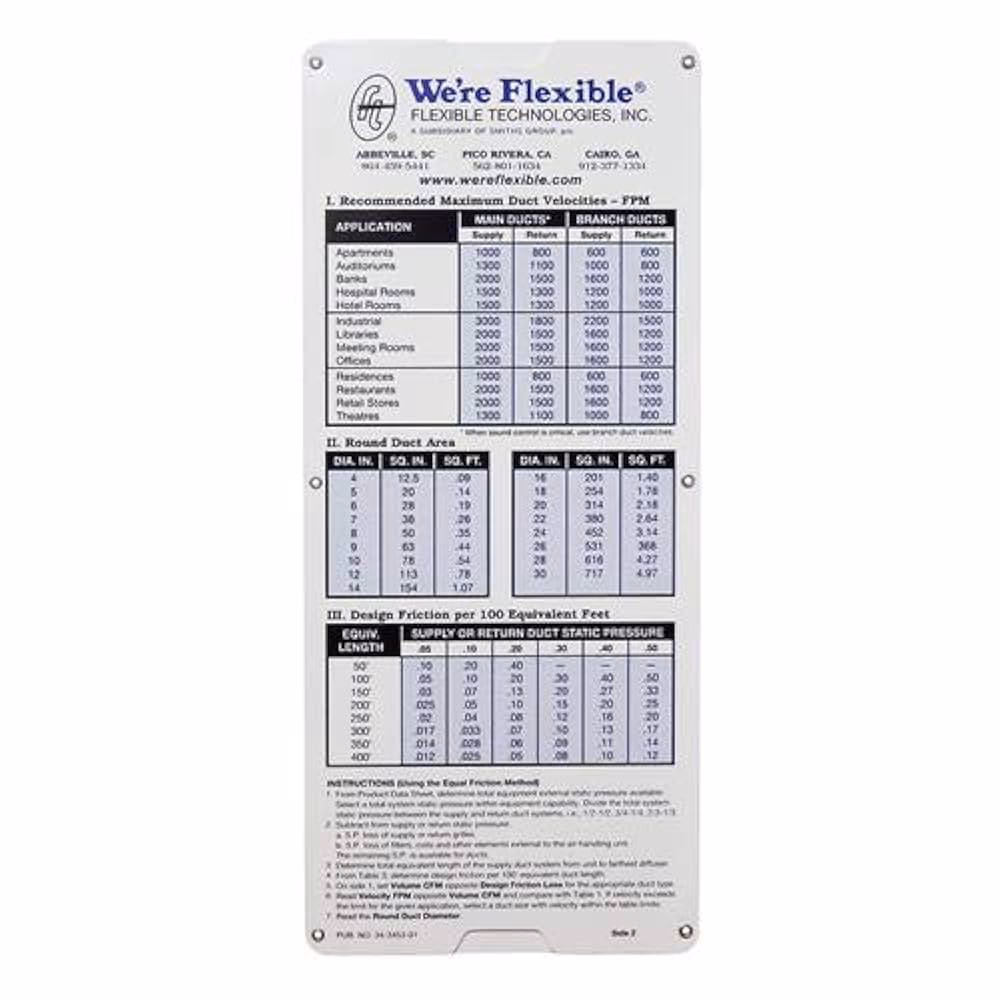

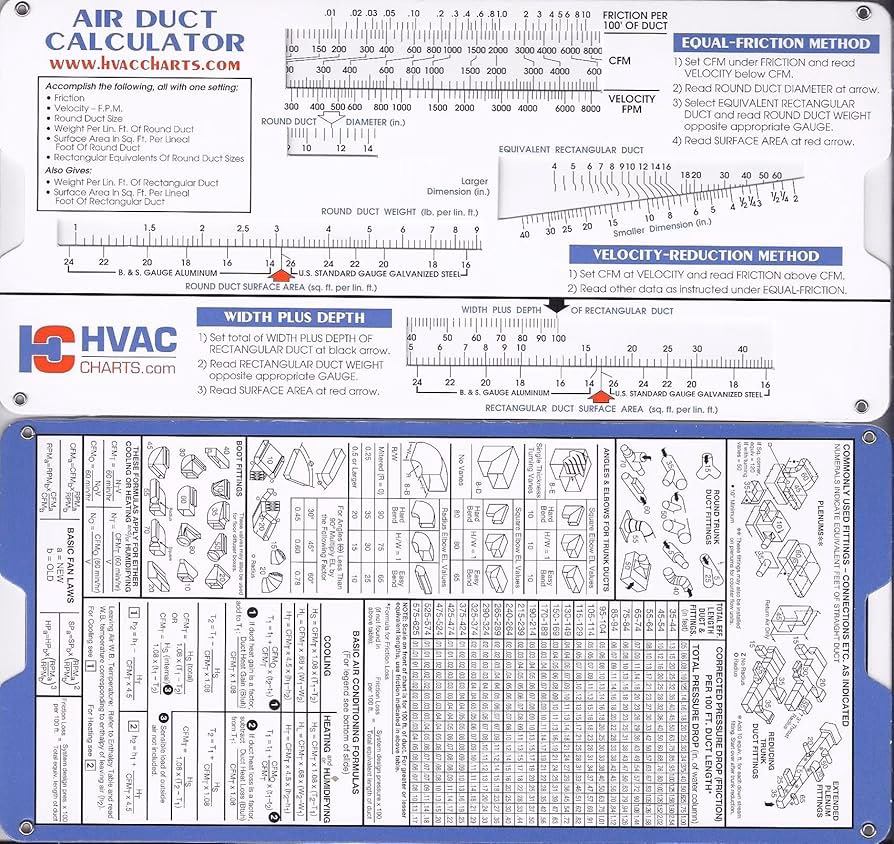

• Herramientas Digitales: Existen muchas calculadoras en línea y software CAD que pueden ayudarle a verificar sus cálculos o realizar dimensionamientos complejos de forma automática. Sin embargo, entender la base matemática es crucial para interpretar los resultados.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes relacionadas con el cálculo del área de ductos:

¿El área de un ducto es lo mismo que su superficie?

No. El "área de un ducto" en el contexto de HVAC y flujo de aire se refiere casi siempre a la sección transversal del ducto, que es la superficie por donde pasa el aire. La "superficie" o "área superficial" total del ducto se refiere al área de todo el material que compone el ducto (sus paredes), lo cual es relevante para la estimación de materiales, aislamiento o pérdida de calor.

¿Por qué los ductos circulares son más eficientes que los rectangulares?

Los ductos circulares tienen una menor relación perímetro-área en comparación con los ductos rectangulares de igual área transversal. Esto significa que hay menos superficie de contacto entre el aire y las paredes del ducto, lo que reduce la fricción y la pérdida de presión. Además, la ausencia de esquinas en los ductos circulares minimiza las turbulencias y las zonas de baja velocidad, resultando en un flujo de aire más uniforme y eficiente.

¿Cómo afecta el material del ducto al cálculo del área?

El material del ducto (galvanizado, aluminio, fibra de vidrio, etc.) no afecta la fórmula para calcular el área transversal. Sin embargo, el espesor del material sí es relevante para determinar las dimensiones internas correctas si solo se tienen las externas. Siempre se deben usar las dimensiones internas para el cálculo del área de flujo.

¿Necesito calcular el área si ya conozco el caudal y la velocidad deseada?

Sí, de hecho, el cálculo del área es a menudo el resultado de conocer el caudal de aire requerido y la velocidad deseada. Si necesita un caudal de 1000 CFM (pies cúbicos por minuto) y desea una velocidad de 1000 FPM (pies por minuto) para evitar ruido excesivo, entonces el área requerida sería: Área = Caudal / Velocidad = 1000 CFM / 1000 FPM = 1 pie cuadrado. Luego, usted elegiría una forma de ducto (rectangular o circular) que proporcione esa área.

¿Qué sucede si mis cálculos de área son incorrectos?

Un cálculo preciso es vital. Si el área calculada es demasiado pequeña, el aire se moverá a una velocidad excesiva, lo que provocará mayor ruido, mayores pérdidas de presión y un aumento en el consumo de energía del ventilador. Si el área es demasiado grande, la velocidad del aire será baja, lo que puede causar sedimentación de partículas (en sistemas de extracción de polvo) o una distribución ineficaz del aire acondicionado/calefacción, además de un costo inicial más alto por el material del ducto.

Conclusión

El cálculo del área de un ducto es una habilidad esencial para cualquier profesional involucrado en el diseño, instalación o mantenimiento de sistemas de ventilación y climatización. Dominar las fórmulas para ductos rectangulares, circulares y ovalados le permitirá tomar decisiones informadas que impactarán directamente en la eficiencia, el rendimiento y el costo operativo de un sistema. Al seguir las pautas y consejos proporcionados en esta guía, y prestando especial atención a la consistencia de las unidades y la medición de las dimensiones internas, estará bien equipado para realizar cálculos precisos y contribuir al éxito de sus proyectos.

Recuerde que la precisión en cada paso, desde la medición hasta la aplicación de la fórmula correcta, es la clave para asegurar un flujo de aire óptimo y un sistema que funcione de manera eficiente y confiable a largo plazo.
