Suma de Vectores: Guía Completa y Cálculos

La suma de vectores es una operación fundamental en matemáticas, física e ingeniería que permite combinar magnitudes que tienen tanto valor como dirección. A diferencia de la suma de números escalares, donde solo importa la cantidad, al sumar vectores debemos considerar cómo se orientan en el espacio. Comprender este concepto es crucial para analizar fuerzas, velocidades, desplazamientos y muchos otros fenómenos del mundo real. Este artículo te guiará a través de los diferentes métodos para sumar vectores, desde el enfoque analítico y gráfico hasta el uso práctico de calculadoras.

¿Qué son los Vectores y Por Qué Sumarlos?

Un vector es una entidad matemática que posee magnitud (un valor numérico) y dirección (una orientación en el espacio). Se representan comúnmente con una flecha, donde la longitud de la flecha indica la magnitud y la punta de la flecha señala la dirección. Ejemplos cotidianos de vectores incluyen la velocidad de un automóvil (20 km/h hacia el norte), la fuerza aplicada a un objeto (10 N hacia abajo) o el desplazamiento de un punto a otro.

La necesidad de sumar vectores surge cuando múltiples fuerzas, velocidades o desplazamientos actúan simultáneamente sobre un objeto o sistema. Por ejemplo, si un avión vuela con una cierta velocidad y el viento sopla en otra dirección, la velocidad real del avión respecto al suelo será la suma vectorial de la velocidad del avión y la velocidad del viento. El resultado de esta suma es un nuevo vector llamado vector resultante, que representa el efecto combinado de los vectores originales.

Suma de Vectores por el Método Analítico (Componente a Componente)

El método analítico es el más preciso y se basa en sumar las componentes correspondientes de cada vector. Un vector en un sistema de coordenadas cartesianas se puede expresar como una tupla de números, donde cada número representa su componente a lo largo de un eje.

Suma de Vectores en Dos Dimensiones (2D)

Para sumar dos vectores bidimensionales, digamos A = (x₁, y₁) y B = (x₂, y₂), simplemente sumamos sus componentes componente a componente:

R = A + B = (x₁ + x₂, y₁ + y₂)

Ejemplo 1: Sumar los vectores A = (2, 4) y B = (1, 5).

La suma es R = (2 + 1, 4 + 5) = (3, 9).

Suma de Vectores en Tres Dimensiones (3D)

El principio es idéntico para vectores en tres dimensiones. Si tenemos A = (x₁, y₁, z₁) y B = (x₂, y₂, z₂), su suma es:

R = A + B = (x₁ + x₂, y₁ + y₂, z₁ + z₂)

Ejemplo 2: Sumar los vectores A = (1, -3, 7) y B = (4, 2, -5).

La suma es R = (1 + 4, -3 + 2, 7 + (-5)) = (5, -1, 2).

Suma de Tres o Más Vectores

La belleza del método analítico es que se extiende fácilmente a la suma de cualquier número de vectores. Para sumar tres o más vectores, simplemente sumas todas las componentes X, todas las componentes Y, y así sucesivamente para cada dimensión.

Ejemplo 3: Sumar los vectores A = (2, 1), B = (-3, 4) y C = (5, -2).

Sumamos las componentes X: 2 + (-3) + 5 = 4.

Sumamos las componentes Y: 1 + 4 + (-2) = 3.

El vector resultante es R = (4, 3).

Suma de Vectores por el Método Gráfico

El método gráfico es una forma visual de sumar vectores y es particularmente útil para entender el concepto de vector resultante. Aunque es menos preciso que el método analítico, proporciona una intuición geométrica clara.

Método del Triángulo (para dos vectores)

Este método es ideal para sumar dos vectores. Se sigue la regla "cola-punta":

1. Dibuja el primer vector A desde el origen de un sistema de coordenadas.
2. Desde la punta (extremo de la flecha) del primer vector A, dibuja la cola (inicio) del segundo vector B. Asegúrate de mantener la misma magnitud y dirección de B.
3. El vector resultante R se dibuja desde la cola del primer vector A hasta la punta del segundo vector B.

Método del Paralelogramo (para dos vectores)

Otro método para dos vectores, útil cuando quieres que ambos vectores partan del mismo origen:

1. Dibuja ambos vectores A y B partiendo desde el mismo origen.
2. Completa el paralelogramo dibujando líneas paralelas a cada vector desde la punta del otro. Es decir, una línea paralela a A desde la punta de B, y una línea paralela a B desde la punta de A.
3. El vector resultante R es la diagonal del paralelogramo que se extiende desde el origen común de los vectores hasta el punto donde se encuentran las líneas paralelas.

Método del Polígono (para tres o más vectores)

Este es una extensión del método del triángulo para múltiples vectores:

1. Dibuja el primer vector.
2. Desde la punta del primer vector, dibuja la cola del segundo vector.
3. Desde la punta del segundo vector, dibuja la cola del tercer vector, y así sucesivamente.
4. El vector resultante es el vector que va desde la cola del primer vector hasta la punta del último vector.

Suma de Vectores en Coordenadas Polares

Los vectores a menudo se expresan en coordenadas polares, que consisten en una magnitud (longitud) y un ángulo (dirección relativa a un eje de referencia, usualmente el eje X positivo). Para sumar vectores en coordenadas polares, el método más eficaz es convertirlos primero a coordenadas cartesianas, sumarlos componente a componente, y luego, si es necesario, convertir el resultado de nuevo a coordenadas polares.

Fórmulas de Conversión de Polar (r, θ) a Cartesiana (x, y):

• x = r ⋅ cos(θ)
• y = r ⋅ sin(θ)

Donde r es la magnitud y θ es el ángulo.

Fórmulas de Conversión de Cartesiana (x, y) a Polar (r, θ):

• r = √(x² + y²)
• θ = atan2(y, x) (la función atan2 es preferible para obtener el ángulo correcto en todos los cuadrantes)

Ejemplo 4: Sumar dos vectores dados en coordenadas polares: A con magnitud 5 y ángulo 30° y B con magnitud 3 y ángulo 120°.

1. Convertir a Cartesianas:
   • Para A: x₁ = 5 ⋅ cos(30°) ≈ 5 ⋅ 0.866 = 4.33

   y₁ = 5 ⋅ sin(30°) ≈ 5 ⋅ 0.5 = 2.50 Así, A ≈ (4.33, 2.50).

2. Para B: x₂ = 3 ⋅ cos(120°) ≈ 3 ⋅ (-0.5) = -1.50

y₂ = 3 ⋅ sin(120°) ≈ 3 ⋅ 0.866 = 2.60 Así, B ≈ (-1.50, 2.60).

3. Sumar en Cartesianas: R = (4.33 + (-1.50), 2.50 + 2.60) = (2.83, 5.10).
4. Convertir el Resultado a Polares: r = √((2.83)² + (5.10)²) = √(8.0089 + 26.01) = √(34.0189) ≈ 5.83

θ = atan2(5.10, 2.83) ≈ 60.98° El vector resultante en coordenadas polares es aproximadamente (5.83, 60.98°).

Uso de la Calculadora para Sumar Vectores

La capacidad de una calculadora para sumar vectores varía significativamente según su tipo. Las calculadoras científicas básicas te obligarán a realizar la suma componente a componente manualmente, mientras que las calculadoras gráficas o programables tienen funciones dedicadas que simplifican enormemente el proceso.

Calculadoras Científicas Básicas (Ej. Casio fx-82MS, Texas Instruments TI-30Xa)

Estas calculadoras no tienen un modo de "vector" o "matriz" para operaciones directas. Para sumar vectores con ellas, deberás aplicar el método analítico:

1. Identifica las componentes de cada vector (x, y, z).
2. Suma las componentes x por separado.
3. Suma las componentes y por separado.
4. Suma las componentes z por separado (si aplica).
5. El resultado será un nuevo vector con las sumas de las componentes.

Ejemplo: Sumar A = (2, 4) y B = (1, 5) en una calculadora básica:

• Para la componente X: Presiona 2 + 1 = (Resultado: 3)
• Para la componente Y: Presiona 4 + 5 = (Resultado: 9)

El resultado es (3, 9).

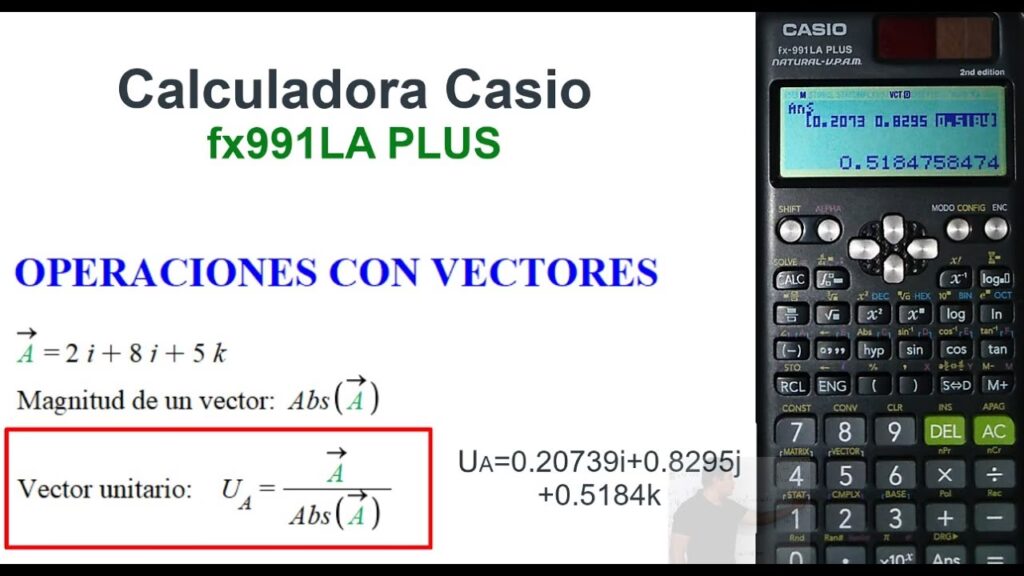

Calculadoras Gráficas y Programables (Ej. Texas Instruments TI-84 Plus, Casio fx-CG50)

Estas calculadoras están equipadas con modos específicos para trabajar con vectores o matrices, lo que facilita enormemente la suma.

Pasos Generales para Introducir y Sumar Vectores (Ejemplo TI-84 Plus):

1. Acceder al Menú de Vectores/Matrices: Busca una tecla o menú etiquetado como "MATRIX" o "VECTOR" (a menudo se accede con 2nd + una tecla).
2. Definir los Vectores:
   • Selecciona la opción para "EDITAR" (EDIT) una matriz o vector.
   • Elige un nombre para el vector (ej. [A], [B]).
   • Especifica las dimensiones del vector (ej. 1x2 para 2D, 1x3 para 3D, o al revés dependiendo del modelo).
   • Introduce los valores de las componentes para cada vector.
3. Realizar la Suma:
   • Vuelve a la pantalla principal de cálculo (2nd + MODE para QUIT).
   • Accede nuevamente al menú "MATRIX" o "VECTOR", pero esta vez selecciona la opción para "NOMBRES" (NAMES) para elegir los vectores que definiste (ej. [A], [B]).
   • Escribe la operación de suma: [A] + [B].
   • Presiona ENTER para obtener el vector resultante.

Consideraciones para Sumar Vectores Polares en Calculadoras Avanzadas:

Algunas calculadoras gráficas permiten trabajar directamente con coordenadas polares o tienen funciones integradas para la conversión. Por ejemplo, en algunos modelos de Casio, puedes introducir vectores en forma polar y sumarlos directamente, o usar funciones de conversión como "Pol(" (para convertir a polar) y "Rec(" (para convertir a rectangular).

Si tu calculadora no lo hace directamente, sigue los pasos del método analítico para polares: convierte a cartesianas, suma, y luego convierte el resultado a polar. Las calculadoras avanzadas suelen tener funciones sin(), cos(), tan(), atan() (o atan2()) y sqrt() que facilitan estas conversiones.

Tabla Comparativa de Métodos de Suma de Vectores

Preguntas Frecuentes (FAQ) sobre la Suma de Vectores

¿Por qué es importante la suma de vectores?

Es fundamental para modelar y resolver problemas en física (fuerzas, velocidades, aceleraciones), ingeniería (estructuras, aerodinámica), navegación (desplazamientos), y gráficos por computadora. Permite determinar el efecto combinado de múltiples acciones.

¿Se pueden sumar vectores de diferentes dimensiones?

No. Para que dos vectores puedan sumarse, deben tener el mismo número de dimensiones (ej. 2D con 2D, 3D con 3D). No puedes sumar un vector (x,y) con un vector (x,y,z).

¿Cuál es la diferencia entre sumar vectores y sumar escalares?

Los escalares son solo números (ej. 5 kg, 10 segundos), y se suman de forma aritmética simple (5 + 10 = 15). Los vectores tienen magnitud y dirección, por lo que su suma debe considerar ambas propiedades, lo que a menudo resulta en un valor diferente al de la suma de sus magnitudes escalares.

¿Qué es el vector resultante?

El vector resultante es el único vector que produce el mismo efecto que todos los vectores originales actuando juntos. Es el "total" o la "suma neta" de todos los vectores que se están combinando.

¿Se puede restar vectores?

Sí, la resta de vectores se define como la suma de un vector con el negativo del otro. Es decir, A - B = A + (-B). El vector (-B) tiene la misma magnitud que B pero apunta en la dirección opuesta.

¿Cómo afecta la dirección a la suma de vectores?

La dirección es crucial. Dos vectores de la misma magnitud pueden sumarse para dar un vector resultante de cero (si apuntan en direcciones opuestas), o un vector resultante con el doble de magnitud (si apuntan en la misma dirección). Si apuntan en direcciones diferentes, la magnitud del resultante será intermedia y su dirección estará entre las direcciones de los vectores originales.

En resumen, la suma de vectores es una habilidad matemática esencial para cualquiera que trabaje con cantidades que tienen dirección además de magnitud. Ya sea que elijas el método analítico preciso, el método gráfico intuitivo o la conveniencia de una calculadora avanzada, dominar esta operación te abrirá las puertas a una comprensión más profunda del mundo físico y sus interacciones. La clave está en entender el concepto de componentes y cómo se combinan para formar un nuevo vector resultante.
