Diagramas de Caja: Guía Completa de Cálculo e Interpretación

En el vasto universo de la visualización de datos, pocas herramientas son tan concisas y reveladoras como el diagrama de caja, también conocido como box plot o diagrama de bigotes. Este gráfico aparentemente simple encierra una enorme cantidad de información sobre la distribución de un conjunto de datos, permitiéndonos comprender rápidamente su centro, dispersión y la presencia de valores inusuales. Si alguna vez te has preguntado cómo se construye esta poderosa representación o qué secretos esconde cada una de sus partes, estás en el lugar correcto. Prepárate para desentrañar los misterios de los diagramas de caja y utilizarlos para tomar decisiones más informadas.

A menudo, cuando trabajamos con grandes volúmenes de datos, necesitamos una forma eficiente de resumir sus características clave sin perder detalles importantes. Aquí es donde el diagrama de caja brilla, ofreciendo una instantánea del comportamiento de una variable de manera intuitiva y compacta. Es una herramienta indispensable tanto para estudiantes como para profesionales que buscan ir más allá de los promedios y entender la verdadera forma de sus datos.

¿Cómo se calcula un diagrama de caja?

Calcular un diagrama de caja implica encontrar cinco valores clave que resumen la distribución de tus datos. Estos cinco puntos son la base sobre la cual se construye el gráfico. Antes de comenzar, es crucial que tus datos estén ordenados de menor a mayor. Veamos el proceso paso a paso:

Los Cinco Puntos Clave (Resumen de Cinco Puntos)

Un diagrama de caja se construye a partir de lo que se conoce como el resumen de cinco puntos de un conjunto de datos. Estos puntos son:

1. Valor Mínimo (Mín): Es el dato más pequeño en el conjunto que no se considera un valor atípico.
2. Primer Cuartil (Q1): También conocido como el percentil 25, es el valor por debajo del cual se encuentra el 25% de los datos. Es la mediana de la mitad inferior del conjunto de datos.
3. Mediana (Q2): Es el valor central del conjunto de datos cuando estos están ordenados. También se conoce como el percentil 50. El 50% de los datos se encuentran por debajo de este valor y el 50% por encima.
4. Tercer Cuartil (Q3): También conocido como el percentil 75, es el valor por debajo del cual se encuentra el 75% de los datos. Es la mediana de la mitad superior del conjunto de datos.
5. Valor Máximo (Máx): Es el dato más grande en el conjunto que no se considera un valor atípico.

Pasos para el Cálculo (con un ejemplo práctico)

Vamos a ilustrar el proceso con un conjunto de datos de ejemplo. Supongamos que tenemos las siguientes puntuaciones de un examen:

[2, 3, 5, 6, 7, 8, 10, 11, 12, 15, 20]

1. Ordenar los Datos: Asegúrate de que los datos estén en orden ascendente. Nuestros datos ya están ordenados.
2. Calcular la Mediana (Q2):
   El número de datos (N) es 11. La mediana es el valor central. Para un número impar de datos, la posición de la mediana es (N+1)/2. En este caso, (11+1)/2 = 6. Por lo tanto, el sexto valor es la mediana.
   [2, 3, 5, 6, 7, 8, 10, 11, 12, 15, 20]
   Mediana (Q2) = 8
3. Calcular el Primer Cuartil (Q1):
   Q1 es la mediana de la mitad inferior de los datos (excluyendo la mediana si N es impar). La mitad inferior es: [2, 3, 5, 6, 7]. Hay 5 datos. La posición de la mediana es (5+1)/2 = 3. El tercer valor es Q1.
   [2, 3, 5, 6, 7]
   Primer Cuartil (Q1) = 5
4. Calcular el Tercer Cuartil (Q3):
   Q3 es la mediana de la mitad superior de los datos (excluyendo la mediana si N es impar). La mitad superior es: [10, 11, 12, 15, 20]. Hay 5 datos. La posición de la mediana es (5+1)/2 = 3. El tercer valor es Q3.
   [10, 11, 12, 15, 20]
   Tercer Cuartil (Q3) = 12
5. Calcular el Rango Intercuartílico (RIC):
   El RIC es una medida de la dispersión de la mitad central de los datos. Se calcula como la diferencia entre Q3 y Q1.
   RIC = Q3 - Q1 = 12 - 5 = 7
   Rango Intercuartílico (RIC) = 7

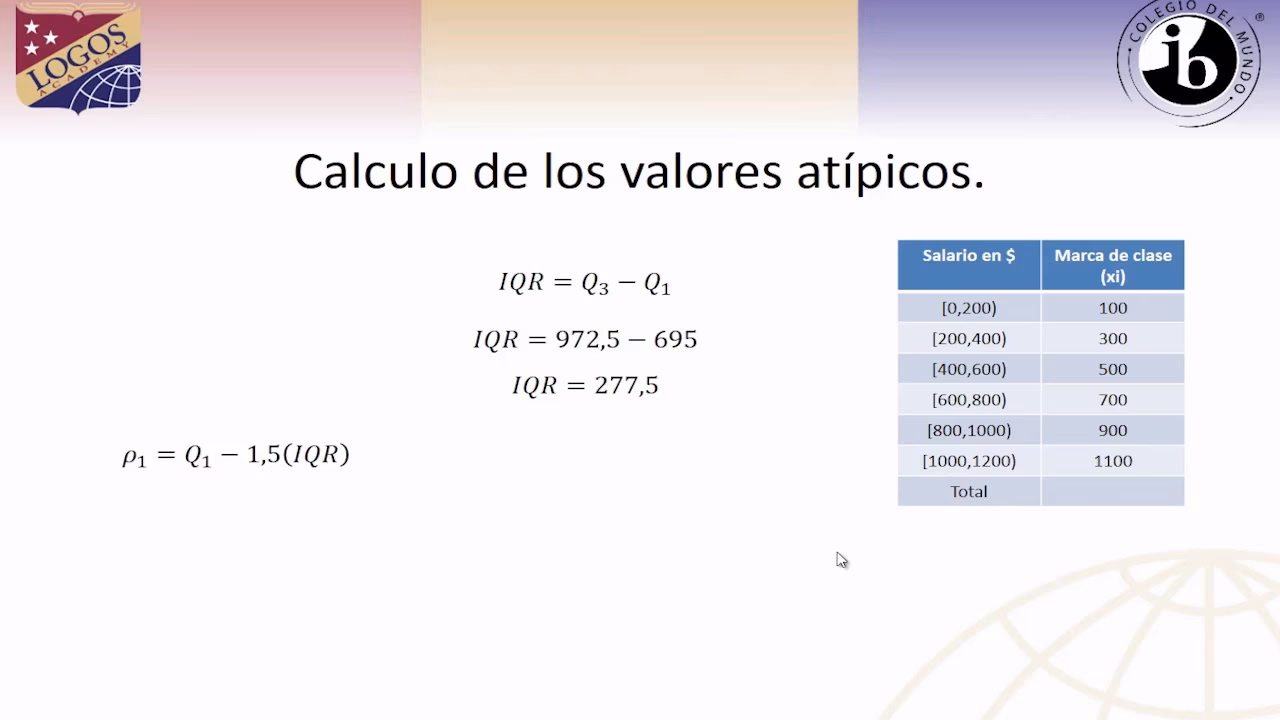

6. Identificar Valores Atípicos (Outliers):
   Los valores atípicos son datos que se desvían significativamente del resto. Se identifican utilizando el RIC para establecer límites (cercas o fences).
   • Límite Inferior = Q1 - 1.5 * RIC
   • Límite Superior = Q3 + 1.5 * RIC

   Para nuestro ejemplo:
   Límite Inferior = 5 - 1.5 * 7 = 5 - 10.5 = -5.5
   Límite Superior = 12 + 1.5 * 7 = 12 + 10.5 = 22.5
   Cualquier dato por debajo de -5.5 o por encima de 22.5 sería un valor atípico. En nuestro conjunto de datos [2, 3, 5, 6, 7, 8, 10, 11, 12, 15, 20], no hay valores atípicos, ya que todos los datos están entre -5.5 y 22.5.

7. Determinar el Mínimo y Máximo (de los datos no atípicos):
   Una vez identificados los valores atípicos (si los hay), el valor mínimo del diagrama de caja es el dato más pequeño que NO es un atípico, y el valor máximo es el dato más grande que NO es un atípico.
   En nuestro ejemplo, como no hay atípicos, el valor mínimo es el dato más pequeño del conjunto y el valor máximo es el dato más grande.
   Mínimo = 2
   Máximo = 20

Con estos cinco valores (Mín=2, Q1=5, Mediana=8, Q3=12, Máx=20), ya tenemos todo lo necesario para dibujar el diagrama de caja.

¿Cómo interpretar el gráfico de cajas?

Una vez que tienes el diagrama de caja dibujado, la clave está en saber leerlo. Cada parte del gráfico te cuenta una historia sobre tus datos. Aquí te explicamos cómo interpretar cada componente:

Componentes de un Diagrama de Caja

• La Caja Central: Representa el 50% central de tus datos. El borde inferior de la caja es el Primer Cuartil (Q1) y el borde superior es el Tercer Cuartil (Q3). La longitud de la caja es el Rango Intercuartílico (RIC), que indica la variabilidad o dispersión de la mitad central de los datos. Una caja corta sugiere que los datos centrales están muy agrupados, mientras que una caja larga indica una mayor dispersión.
• La Línea dentro de la Caja: Esta línea horizontal dentro de la caja es la Mediana (Q2). Divide la caja en dos partes. La posición de la mediana dentro de la caja nos da una idea de la simetría de la distribución de los datos. Si la mediana está cerca del centro de la caja, la distribución es relativamente simétrica. Si está desplazada hacia Q1, la distribución es asimétrica hacia la derecha (cola larga a la derecha); si está desplazada hacia Q3, es asimétrica hacia la izquierda (cola larga a la izquierda).
• Los Bigotes (Whiskers): Se extienden desde los bordes de la caja hasta los valores mínimo y máximo de los datos que no son valores atípicos. La longitud de los bigotes indica la dispersión de los datos más allá de la mitad central. Si un bigote es mucho más largo que el otro, sugiere asimetría en esa dirección.
• Los Puntos Individuales (Outliers): Cualquier punto de dato que caiga fuera de los bigotes (más allá de los límites de 1.5 * RIC) se representa como un punto individual (círculo, asterisco, etc.). Estos son los valores atípicos. La presencia de valores atípicos puede indicar errores en la recolección de datos, eventos inusuales o simplemente una gran variabilidad natural en el proceso.

¿Qué nos pueden decir los 5 puntos de un diagrama de caja sobre los datos?

Los cinco puntos del resumen son fundamentales para entender la distribución:

• Mínimo y Máximo (Bigotes): Nos dan el rango total de los datos (excluyendo atípicos) y nos informan sobre los valores extremos. Si los bigotes son cortos, los datos extremos están cerca de la caja central. Si son largos, hay más dispersión en los extremos.
• Primer Cuartil (Q1): El 25% de los datos es igual o menor que este valor. Nos dice dónde comienza el cuarto inferior de nuestros datos.
• Mediana (Q2): El 50% de los datos es igual o menor que este valor. Es el centro de la distribución y es una medida de tendencia central menos sensible a los valores atípicos que la media.
• Tercer Cuartil (Q3): El 75% de los datos es igual o menor que este valor. Nos dice dónde termina el cuarto superior de nuestros datos.

Juntos, estos cinco puntos nos permiten visualizar rápidamente:

• Centro de los datos: La mediana.
• Dispersión de los datos: El RIC (longitud de la caja) y la longitud de los bigotes.
• Forma de la distribución (simetría/asimetría): La posición de la mediana dentro de la caja y la longitud relativa de los bigotes.
• Presencia de valores atípicos: Los puntos individuales fuera de los bigotes.

Ventajas y Desventajas

Los diagramas de caja son increíblemente útiles, pero como toda herramienta, tienen sus limitaciones.

Ventajas:

• Concisión: Resumen grandes conjuntos de datos en un espacio muy pequeño.
• Comparación Fácil: Son excelentes para comparar la distribución de una variable entre diferentes grupos o categorías. Puedes colocar varios diagramas de caja uno al lado del otro.
• Detección de Atípicos: Facilitan la identificación visual de valores atípicos.
• Robustez: La mediana y los cuartiles no se ven tan afectados por los valores atípicos como la media y la desviación estándar, lo que los hace robustos para distribuciones sesgadas.
• Información de Distribución: Revelan la simetría, la dispersión y la tendencia central de los datos.

Desventajas:

• No Muestran Frecuencia: A diferencia de un histograma, un diagrama de caja no muestra la frecuencia de los datos dentro de cada cuartil. No puedes ver si hay múltiples picos o vacíos dentro de la distribución.
• Pérdida de Detalle: Aunque concisos, ocultan la distribución detallada de los datos. Dos conjuntos de datos con el mismo resumen de cinco puntos pueden tener distribuciones internas muy diferentes.
• Interacción Limitada: No son tan interactivos o informativos en sí mismos como otras visualizaciones para explorar datos en profundidad.

Comparación: Diagrama de Caja vs. Histograma

Mientras que el diagrama de caja es excelente para un resumen rápido y la comparación de grupos, el histograma nos da una visión más detallada de la forma de la distribución. A continuación, una tabla comparativa:

Ambas herramientas son complementarias. A menudo, un analista de datos utilizará un histograma para tener una primera impresión de la forma de la distribución y luego un diagrama de caja para un resumen rápido y para comparar esa distribución con otras.

Preguntas Frecuentes (FAQ)

¿Qué son los valores atípicos en un diagrama de caja y por qué son importantes?

Los valores atípicos (outliers) son puntos de datos que se encuentran significativamente lejos del resto de los datos. En un diagrama de caja, se representan como puntos individuales más allá de los bigotes. Son importantes porque pueden indicar errores de medición, eventos inusuales, o simplemente que el proceso que genera los datos tiene una gran variabilidad. Su presencia puede sesgar la media y la desviación estándar, por lo que identificarlos es crucial para un análisis de datos preciso.

¿Cómo se manejan los valores atípicos una vez identificados?

El manejo de valores atípicos depende del contexto y la razón de su existencia. Las opciones incluyen: 1) Investigar si son errores y corregirlos; 2) Eliminarlos del conjunto de datos si se confirma que son errores o anomalías; 3) Transformar los datos para reducir su impacto (ej. logaritmos); 4) Utilizar métodos estadísticos robustos que sean menos sensibles a ellos; 5) Mantenerlos si representan información genuina y relevante, pero documentar su presencia.

¿Para qué se utiliza el Rango Intercuartílico (RIC)?

El Rango Intercuartílico (RIC) es la distancia entre el tercer cuartil (Q3) y el primer cuartil (Q1). Se utiliza como una medida de la dispersión de la mitad central de los datos. A diferencia del rango total (Máx - Mín), el RIC es robusto a los valores atípicos, ya que no se ve afectado por los valores extremos. También es fundamental para calcular los límites que definen los valores atípicos en un diagrama de caja.

¿Los diagramas de caja siempre tienen bigotes?

Sí, en teoría, siempre tienen bigotes. Sin embargo, la longitud de los bigotes puede ser cero si el valor mínimo o máximo (no atípico) coincide exactamente con Q1 o Q3, o si no hay datos más allá de la caja que no sean atípicos. Si no hay valores atípicos y los datos están muy agrupados, los bigotes pueden ser muy cortos. Los bigotes se extienden hasta el valor más extremo que no es un atípico, o hasta 1.5 veces el RIC desde los cuartiles, lo que sea menor.

¿Puedo comparar múltiples conjuntos de datos con diagramas de caja?

¡Absolutamente! Una de las mayores fortalezas de los diagramas de caja es su capacidad para comparar fácilmente la distribución de una variable entre dos o más grupos. Al colocar varios diagramas de caja uno al lado del otro en el mismo gráfico, puedes comparar rápidamente sus medianas, la dispersión (longitud de la caja y los bigotes), la simetría y la presencia de atípicos en cada grupo.

¿Qué significa si la mediana no está en el centro de la caja?

Si la mediana no está en el centro de la caja (es decir, la línea de la mediana está más cerca de Q1 o de Q3), esto indica que la distribución de los datos dentro del 50% central es asimétrica o sesgada. Si la mediana está más cerca de Q1, la distribución está sesgada positivamente (hacia la derecha). Si está más cerca de Q3, la distribución está sesgada negativamente (hacia la izquierda). Esto significa que hay más datos agrupados en un lado de la mediana que en el otro dentro de la caja central.

Conclusión

El diagrama de caja es una herramienta estadística poderosa y compacta que nos permite obtener una visión profunda de la distribución de nuestros datos. Desde el cálculo de sus cinco puntos clave hasta la interpretación de su caja, bigotes y valores atípicos, hemos recorrido el camino para entender cómo esta visualización puede revelar la tendencia central, la variabilidad y la forma de cualquier conjunto de datos. Su simplicidad y eficacia lo convierten en un aliado indispensable para cualquier persona que trabaje con datos, facilitando la detección de patrones, la comparación entre grupos y la identificación de anomalías. Al dominar los diagramas de caja, estarás un paso más cerca de transformar datos brutos en información valiosa y actionable.
