De la Gráfica a la Ecuación Senoidal: Guía Completa

Las funciones senoidales son pilares fundamentales en el modelado de fenómenos periódicos que nos rodean, desde las ondas sonoras y electromagnéticas hasta los ciclos de las estaciones o el ritmo cardíaco. Su omnipresencia en la física, la ingeniería y muchas otras ciencias las convierte en una herramienta matemática indispensable. Pero, ¿qué sucede cuando nos encontramos con una gráfica de este tipo y necesitamos desentrañar la ecuación que la representa? La buena noticia es que, con la información adecuada y una metodología clara, este proceso es totalmente accesible. En este artículo, te guiaremos paso a paso para que puedas determinar con precisión la ecuación de una función senoidal a partir de su representación gráfica, transformando un desafío visual en una solución analítica.

Comprendiendo la Esencia de la Función Seno

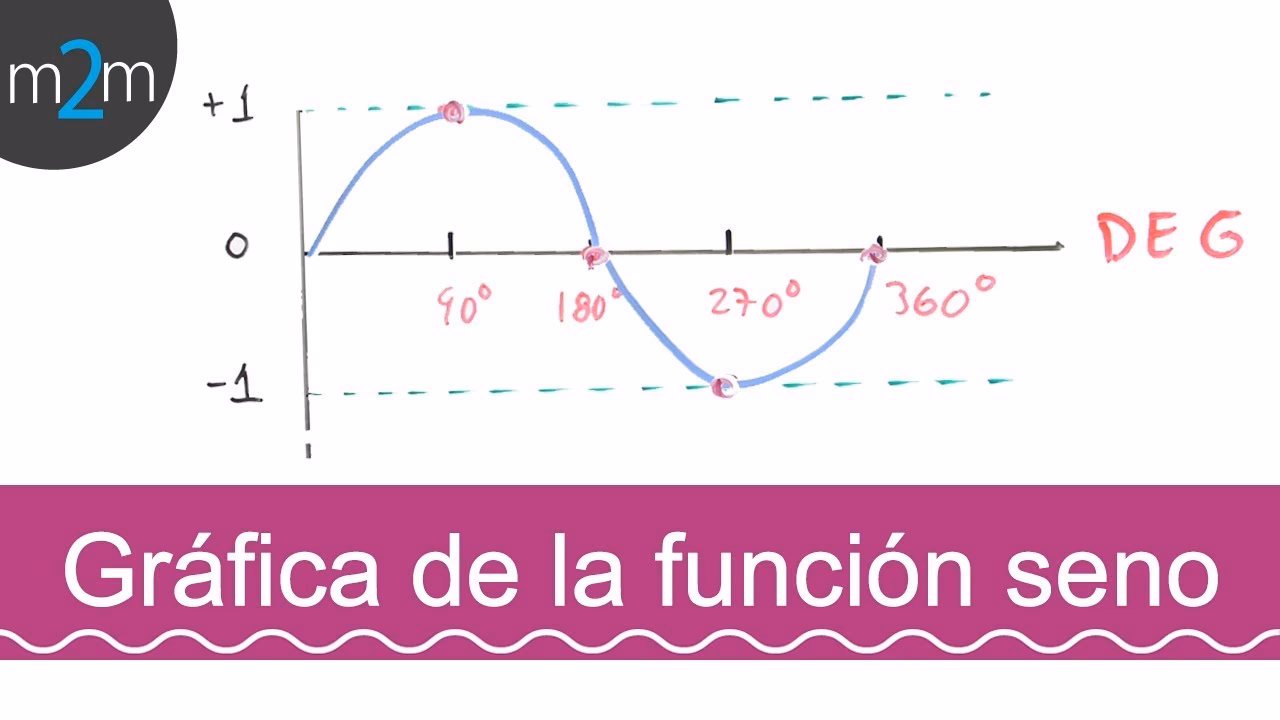

Antes de sumergirnos en la tarea de obtener la ecuación, es crucial entender la función seno básica. La función seno, denotada como f(x) = sen(x), es una función trigonométrica fundamental. Su dominio abarca todos los números reales, y su rango se restringe al intervalo [-1, 1]. Una característica distintiva de la función seno es su naturaleza periódica: su gráfica, conocida como senoide o sinusoide, se repite idénticamente cada 2π unidades. Esto significa que sen(x + n2π) = sen(x) para cualquier número entero n.

Esta propiedad de repetición es lo que hace a las funciones senoidales tan valiosas para modelar fenómenos periódicos. La función seno básica oscila entre un valor máximo de 1 y un valor mínimo de -1, cruzando el eje X (su línea media) en 0, ±π, ±2π, etc., y comenzando un nuevo ciclo ascendente en x = 0.

La Ecuación General de una Función Senoidal

Las funciones senoidales que observamos en el mundo real son, en esencia, transformaciones de la función seno básica. Estas transformaciones se capturan mediante una ecuación general que incorpora cuatro parámetros clave. Aunque existen varias formas de expresar esta ecuación, una de las más intuitivas y útiles para trabajar con gráficas es:

y = A sen(B(x - C)) + D

Donde cada letra mayúscula representa un parámetro que altera la forma, posición y escala de la onda senoidal básica. Entender el papel de cada uno es fundamental para nuestro objetivo:

• A (Amplitud): Determina la altura de la onda. Es la distancia desde la línea media hasta el pico (valor máximo) o el valle (valor mínimo) de la función. Siempre se considera un valor positivo.
• B (Frecuencia Angular): Este parámetro afecta el periodo de la onda, es decir, cuán rápido se repite. Un valor de B más grande significa una onda más comprimida (periodo más corto), mientras que un B más pequeño la estira (periodo más largo). La relación es Periodo (T) = 2π / |B|.
• C (Desplazamiento Horizontal o Desfase): Indica cuánto se ha desplazado la gráfica horizontalmente respecto a la función seno básica. Un valor positivo de C desplaza la gráfica hacia la derecha, y un valor negativo la desplaza hacia la izquierda. Es el punto de inicio de un ciclo de seno 'puro' (cruza la línea media y sube).
• D (Desplazamiento Vertical o Línea Media): Representa el desplazamiento vertical de la gráfica. Es el valor alrededor del cual oscila la función, la "línea central" de la onda.

Nuestro objetivo es extraer estos cuatro valores (A, B, C, D) directamente de la gráfica de la función.

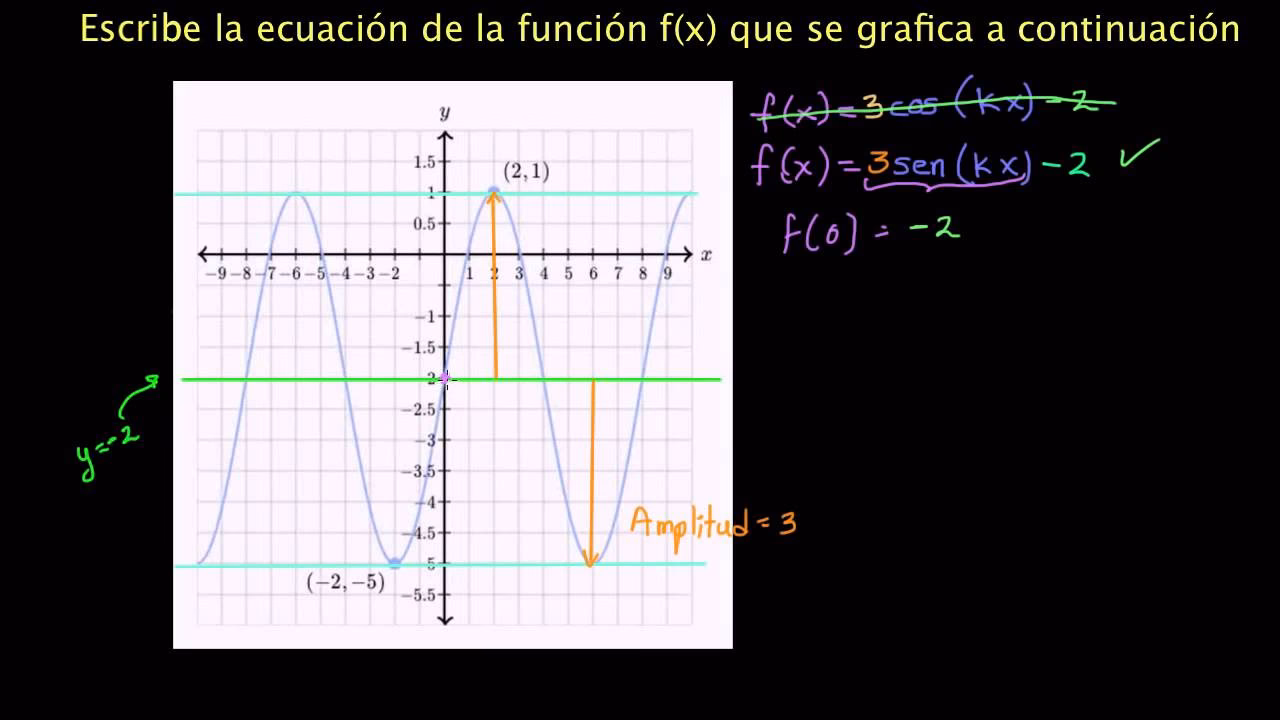

Paso a Paso: Determinando los Parámetros desde la Gráfica

Determinar la ecuación de una función senoidal a partir de su gráfica es un proceso sistemático. Sigue estos pasos cuidadosamente:

Paso 1: Encontrar el Desplazamiento Vertical (D) o Línea Media

La línea media es el punto de equilibrio de la onda, el valor central alrededor del cual la función oscila. Es el promedio entre el valor máximo y el valor mínimo que alcanza la función en el eje Y. Para encontrar D, simplemente identifica el punto más alto (valor máximo, Y_max) y el punto más bajo (valor mínimo, Y_min) de la onda en el eje vertical (Y).

D = (Y_max + Y_min) / 2

Visualmente, puedes trazar una línea horizontal que pase justo por el centro de la onda. Esa es tu línea media.

Paso 2: Calcular la Amplitud (A)

La amplitud es la distancia vertical desde la línea media hasta cualquiera de los picos o valles de la onda. Una vez que hayas determinado la línea media (D), la amplitud es fácil de calcular. Puedes usar la distancia desde el valor máximo hasta la línea media, o desde la línea media hasta el valor mínimo (siempre tomando el valor absoluto para que sea positivo).

A = Y_max - D

O, alternativamente:

A = (Y_max - Y_min) / 2

Recuerda que la amplitud siempre es un valor positivo, ya que representa una distancia.

Paso 3: Determinar el Periodo (T) y la Frecuencia Angular (B)

El periodo (T) es la longitud de un ciclo completo de la onda en el eje horizontal (X). Para encontrarlo en la gráfica, localiza dos puntos consecutivos que estén en la misma fase, como dos picos consecutivos, dos valles consecutivos, o dos puntos donde la onda cruza la línea media y va en la misma dirección (por ejemplo, ambos ascendiendo). La distancia horizontal entre estos dos puntos es el periodo.

Una vez que tienes el periodo (T), puedes calcular el parámetro B usando la relación:

B = 2π / T

Es importante que las unidades de X estén en radianes si estás usando 2π. Si tu eje X está en grados, entonces usarías 360° / T.

Paso 4: Identificar el Desplazamiento Horizontal (C) o Desfase

El desplazamiento horizontal (C) es quizás el parámetro más sutil de determinar. Para una función seno estándar y = sen(x), un ciclo comienza en x = 0, donde la función cruza el eje X (su línea media) y comienza a subir. Para nuestra función transformada y = A sen(B(x - C)) + D, el punto que corresponde a este inicio de ciclo es donde B(x - C) = 0, lo que significa x - C = 0, o x = C.

Por lo tanto, C es la coordenada X del primer punto donde la gráfica cruza su línea media (D) y se dirige hacia arriba. Si la gráfica no tiene un punto de cruce ascendente en el rango visible, puedes encontrar cualquier punto de cruce ascendente y luego ajustarlo sumando o restando múltiplos del periodo (T) hasta que esté dentro de un rango deseado o sea el primer punto visible.

Consideración importante: Si la amplitud A fuera negativa (lo que en la práctica se suele evitar, prefiriendo un A positivo y un ajuste en el desfase), la onda comenzaría en la línea media y se dirigiría hacia abajo. Sin embargo, por convención, A siempre se toma como positivo, y cualquier inversión se maneja a través del desfase o un signo negativo dentro del argumento de la función si se usa una forma diferente.

Ejemplo Práctico: Armemos una Ecuación

Imaginemos que tenemos una gráfica de una función senoidal con las siguientes características:

• Valor Máximo (pico): Y_max = 5
• Valor Mínimo (valle): Y_min = 1
• La distancia horizontal entre dos picos consecutivos es 4π.
• El primer punto donde la gráfica cruza la línea media y sube es x = π.

Paso 1: Determinar D (Línea Media)

D = (Y_max + Y_min) / 2 = (5 + 1) / 2 = 6 / 2 = 3

La línea media es y = 3.

Paso 2: Calcular A (Amplitud)

A = Y_max - D = 5 - 3 = 2

La amplitud es A = 2.

Paso 3: Encontrar T y B

El periodo (T) dado es 4π.

B = 2π / T = 2π / (4π) = 1/2

El valor de B es 1/2.

Paso 4: Identificar C (Desplazamiento Horizontal)

El primer punto donde la gráfica cruza la línea media (y=3) y sube es x = π.

Por lo tanto, C = π.

La Ecuación Final

Sustituyendo todos los valores en la ecuación general y = A sen(B(x - C)) + D:

y = 2 sen(1/2 (x - π)) + 3

¡Y ahí lo tienes! Has transformado una representación visual en una expresión matemática precisa.

Tabla Resumen para la Determinación de Parámetros

Para facilitar tu proceso, aquí tienes un resumen de cómo obtener cada parámetro clave directamente de la gráfica:

Consideraciones Adicionales y Errores Comunes

• Función Seno vs. Función Coseno: Aunque este artículo se centra en la función seno, es importante saber que cualquier función senoidal puede expresarse tanto con seno como con coseno. La función coseno y = cos(x) es simplemente una función seno desplazada horizontalmente en π/2 unidades hacia la izquierda (es decir, cos(x) = sen(x + π/2)). Si tu gráfica comienza en un pico (o valle) en x = C', podría ser más natural usar una función coseno de la forma y = A cos(B(x - C')) + D, donde C' sería la coordenada x de ese primer pico (o valle). La elección depende de la conveniencia y la forma en que desees presentar la ecuación.
• El Signo de la Amplitud (A): Como mencionamos, la amplitud A se toma convencionalmente como positiva. Si la gráfica pareciera estar invertida (es decir, comienza descendiendo desde la línea media en el punto de desfase esperado para el seno), en lugar de hacer A negativo, se ajusta el desplazamiento horizontal (C) o se usa un signo negativo dentro del argumento de la función (por ejemplo, sen(-Bx + C)) o se utiliza una función coseno adecuada.
• Unidades del Eje X: Asegúrate de saber si tu eje X está en radianes o grados. Esto afectará el cálculo de B (2π/T para radianes, 360°/T para grados). La mayoría de los contextos científicos y de ingeniería utilizan radianes.

Preguntas Frecuentes (FAQs)

Aquí respondemos algunas preguntas comunes que pueden surgir al trabajar con funciones senoidales:

¿Para qué se utilizan las funciones senoidales en el mundo real?

Las funciones senoidales son increíblemente útiles para modelar cualquier fenómeno que exhiba un comportamiento periódico u oscilatorio. Ejemplos incluyen ondas de sonido, ondas de luz, corriente alterna (AC), mareas oceánicas, el movimiento de un péndulo, vibraciones en estructuras, ciclos económicos, y hasta la trayectoria de planetas en órbitas elípticas (aunque con mayor complejidad). Su capacidad para describir la amplitud, frecuencia y fase de una onda las hace indispensables en campos como la física, la ingeniería eléctrica, la acústica, la sismología y la medicina.

¿Es posible obtener una función senoidal si la gráfica no muestra un ciclo completo?

Sí, es posible, pero puede ser más desafiante y requerir inferencia. Si solo ves una parte de la onda, aún puedes intentar determinar la línea media (D) y la amplitud (A) si se observan los valores máximo y mínimo. Sin embargo, determinar el periodo (T) y, por ende, B, es más difícil sin al menos un ciclo completo o una fracción significativa que permita extrapolar. Si la porción es muy pequeña, el error en el cálculo de T y C podría ser considerable.

¿Qué pasa si la gráfica comienza descendiendo en la línea media en lugar de subir?

Si la gráfica cruza la línea media y se dirige hacia abajo en lo que considerarías el "punto de inicio", esto significa que la función se comporta como un seno invertido. Hay dos maneras comunes de manejar esto manteniendo A positivo: una es ajustar el desplazamiento horizontal (C) para que apunte al siguiente punto donde la función cruza la línea media y sube (lo cual sería C + T/2). Otra forma, si se permite modificar el signo de A, sería usar un valor negativo para A (por ejemplo, y = -A sen(B(x - C)) + D), pero esto no es la convención más común.

¿Siempre es positivo el valor de la amplitud (A)?

Sí, por definición, la amplitud es una distancia y, por lo tanto, siempre es un valor positivo. Si una función parece tener una amplitud negativa, es más exacto decir que está invertida y que su fase está desplazada en π radianes (o 180 grados) respecto a una función seno estándar con amplitud positiva.

¿Qué diferencia hay entre la frecuencia angular (B) y la frecuencia lineal?

La frecuencia angular (B, a veces denotada como ω, omega) mide la tasa de cambio de la fase de la onda en radianes por unidad de tiempo o espacio. Se relaciona directamente con el periodo (T) por B = 2π/T. La frecuencia lineal (f), por otro lado, mide el número de ciclos completos que ocurren por unidad de tiempo o espacio. Se relaciona con el periodo como f = 1/T. Por lo tanto, B = 2πf. Ambos conceptos describen cuán "rápido" oscila la onda, pero utilizan unidades diferentes.

Conclusión

Dominar la habilidad de traducir una gráfica senoidal a su ecuación matemática es una capacidad valiosa que abre las puertas a la comprensión y predicción de innumerables fenómenos periódicos. Al seguir los pasos para identificar la línea media, la amplitud, el periodo y el desplazamiento horizontal, puedes desentrañar la estructura oculta de cualquier onda senoidal. Este conocimiento no solo refuerza tu comprensión de las funciones trigonométricas, sino que también te empodera para aplicar las matemáticas a situaciones del mundo real, desde el análisis de señales hasta el diseño de ingeniería. Con práctica, encontrarás que este proceso se vuelve intuitivo y te permitirá ver el ritmo matemático en el corazón de la naturaleza y la tecnología.
