Capacidad Portante de Vigas: Guía Esencial

En el mundo de los sistemas de almacenamiento y la logística, comprender la capacidad portante de las vigas es fundamental. No se trata solo de optimizar el espacio, sino de garantizar la seguridad de las personas y la integridad de los bienes. La capacidad de carga de una viga de estantería es la fuerza máxima que puede soportar antes de sufrir una deformación permanente o, peor aún, una falla estructural. Determinar este valor con precisión es un paso crítico que todo profesional del almacenamiento debe dominar.

Este artículo, parte de una serie dedicada a la capacidad de carga en estructuras, se enfoca en las vigas, componentes esenciales de cualquier sistema de estanterías. Exploraremos los factores que influyen en su resistencia, los pasos para identificar la información necesaria y cómo interpretar las cruciales tablas de capacidad de carga proporcionadas por los fabricantes. Una comprensión sólida de estos principios no solo te ayudará a operar tus instalaciones de manera segura, sino que también te permitirá tomar decisiones informadas sobre la adquisición y el mantenimiento de tu equipo.

Fundamentos de la Capacidad de Carga de las Vigas

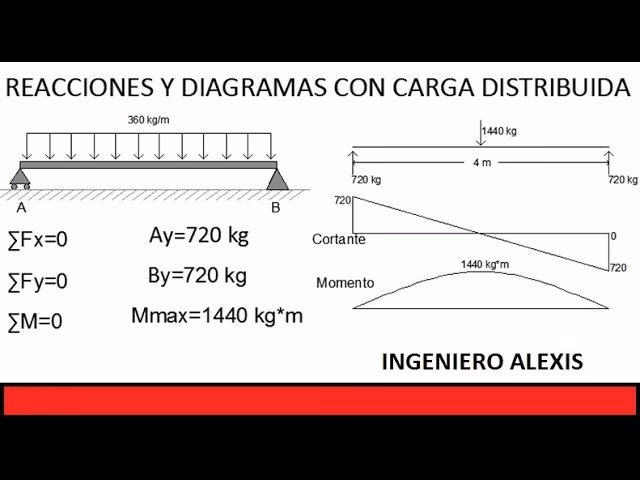

La resistencia de una viga no es un valor arbitrario; es el resultado de un cálculo ingenieril complejo que considera diversas propiedades físicas del material y la geometría del componente. Para el usuario final, comprender los factores principales que influyen en esta capacidad es suficiente para tomar decisiones correctas.

Factores Determinantes de la Resistencia

Los ingenieros calculan la capacidad de una viga basándose principalmente en los siguientes elementos:

• Longitud de la Viga: Este es uno de los factores más críticos. Cuanto más larga sea una viga, menor será su capacidad de carga. Esto se debe a que una mayor longitud aumenta el brazo de palanca para las fuerzas de flexión, haciendo que la viga sea más susceptible a la deflexión y la falla bajo carga. Imaginemos una regla: es fácil doblarla por la mitad si la sujetamos por los extremos, pero mucho más difícil si la sujetamos cerca del punto de aplicación de la fuerza.
• Espesor o Profundidad de la Viga: Se refiere a la altura de la sección transversal de la viga. En términos generales, cuanto más profunda o "gruesa" sea la sección de la viga, mayor será su resistencia. Una viga más profunda tiene un mayor momento de inercia, lo que la hace mucho más resistente a la flexión.
• Calibre del Acero: El calibre del acero se refiere al espesor del material utilizado en la fabricación de la viga. En el sistema de calibres, un número de calibre menor indica un acero más grueso y, por lo tanto, más resistente. Un mayor espesor del acero significa más material para resistir las fuerzas, lo que se traduce directamente en una mayor capacidad de carga.
• Tipo de Perfil de la Viga: El diseño de la sección transversal de la viga es tan importante como su espesor o el calibre del acero. Existen diversos perfiles, como el perfil en "C", perfil tipo "cajón" (box-beam), perfil escalonado (step-beam), entre otros. Por ejemplo, una viga con perfil en "C" de 3 pulgadas de profundidad puede ser considerablemente más fuerte que una viga de 3 pulgadas de profundidad de acero laminado en frío con un perfil diferente, simplemente porque el perfil en "C" distribuye el material de una manera que optimiza su resistencia a la flexión. Cada perfil tiene sus propias propiedades mecánicas que afectan cómo soporta la carga.

Aunque los ingenieros consideran muchos otros factores, como la calidad del material, el tipo de soldadura, y las propiedades elásticas del acero, esta comprensión básica es suficiente para que el usuario final pueda interpretar las tablas de capacidad.

Advertencia Importante: Las Tablas de Capacidad No Son Universales

Es crucial entender que las tablas de capacidad de carga de las vigas no son universales. Cada fabricante de estanterías diseña y fabrica sus vigas con especificaciones únicas. Incluso entre vigas de la misma "profundidad" aparente, las capacidades pueden variar significativamente debido a diferencias en el perfil exacto, el calibre del acero, el proceso de fabricación y la calidad de los materiales. Los perfiles pueden diferenciarse por factores adicionales más allá del espesor y el calibre del acero, lo que subraya la necesidad de consultar siempre la documentación específica del fabricante de tus estanterías.

Pasos para Determinar la Capacidad de Carga de una Viga

El proceso para determinar la capacidad de carga de una viga es metódico y requiere atención al detalle. Seguir estos pasos te permitirá obtener la información correcta para consultar la tabla adecuada.

1. Medir la Longitud de la Viga

El primer paso es medir con precisión la longitud de la viga. Es vital medir la distancia entre los soportes de conexión o, lo que es lo mismo, la distancia exacta entre los puntales verticales cuando la viga está instalada. No midas la longitud total de extremo a extremo de la viga, ya que esto incluiría las placas de conexión, que no contribuyen a la luz (span) efectiva que soporta la carga. La longitud efectiva es lo que determina la deflexión y la resistencia a la flexión.

2. Determinar el Fabricante y el Número de Perfil

Una vez que tienes la longitud, el siguiente paso es identificar el fabricante de tus estanterías y el número de perfil de la viga. El número de perfil es como un número de modelo que encapsula toda la información relevante sobre la viga: su profundidad, calibre, y otras características de diseño. Este número te indicará qué tabla de capacidad debes buscar.

A menudo, el número de perfil está estampado o grabado en la cara exterior de la viga. Puede ser una combinación de letras y números, o simplemente un número que nominalmente representa el espesor del perfil. Las tablas suelen mostrar el espesor de la viga junto con el número de perfil, ya que es la dimensión más evidente.

3. (Opcional) Deducir el Número de Perfil con Información Clave

Si el número de perfil no es visible o legible en la viga, no todo está perdido. Puedes intentar deducirlo utilizando otra información clave. Aunque esto no te dará el número exacto, te proporcionará pistas valiosas para identificar al fabricante y la serie de la viga, lo que te ayudará a reducir la búsqueda en sus catálogos:

• Tipo de Perfil: Identifica la forma de la sección transversal (por ejemplo, viga escalonada, viga de cajón, viga en "C").
• Espesor o Profundidad de la Viga: La altura de la sección de la viga.
• Calibre del Acero: El espesor del acero laminado utilizado en la viga (puede requerir un medidor de calibre o una especificación del fabricante).
• Estilo del Seguro de Bloqueo: El tipo de mecanismo de seguridad que asegura la viga al puntal (puede ser un pasador deslizante, un clip, un perno, etc.). Aunque el seguro de bloqueo no afecta la capacidad de carga, puede ser un gran diferenciador entre fabricantes y generaciones de productos.

Con esta información, puedes contactar al fabricante o a un distribuidor especializado para que te ayuden a identificar el modelo exacto de tu viga y la tabla de capacidad correspondiente.

4. Lectura de las Tablas de Capacidad de Carga de la Viga

Una vez que tengas la longitud de la viga y el número de perfil (o hayas deducido la información necesaria para encontrar la tabla correcta), el siguiente paso es consultar la tabla de capacidad de carga del fabricante. Estas tablas suelen estar organizadas de la siguiente manera:

• Las filas generalmente representan las diferentes longitudes de viga.
• Las columnas suelen representar los diferentes números de perfil o espesores de viga.

Al cruzar la fila correspondiente a la longitud de tu viga con la columna de su número de perfil, encontrarás un valor de capacidad de peso. Es fundamental notar que este valor de capacidad siempre se proporciona para un par de vigas. Esto se debe a que en los sistemas de estanterías selectivas, las cargas siempre se distribuyen entre dos vigas que forman un nivel de carga.

Ejemplo Hipotético de Tabla de Capacidad de Carga (Capacidad en kg por par de vigas)

Observando esta tabla ficticia, puedes notar algunas tendencias importantes:

• De izquierda a derecha (aumento de perfil/espesor): A medida que el perfil de la viga se hace más robusto (mayor espesor), las capacidades de carga aumentan.
• De arriba abajo (aumento de longitud): A medida que la longitud de la viga aumenta, las capacidades de carga disminuyen.

Estas tendencias son consistentes con los principios de ingeniería de la resistencia de materiales.

Preguntas Frecuentes sobre la Capacidad de Carga de Vigas

¿Por qué la capacidad se indica para un par de vigas?

En los sistemas de estanterías, las cargas (por ejemplo, un palé) se apoyan sobre dos vigas que corren paralelas entre sí en cada nivel. La carga se distribuye entre ambas vigas, por lo que la capacidad total del nivel de almacenamiento es la suma de la resistencia de ambas. Por convención y practicidad, los fabricantes proporcionan la capacidad ya calculada para el par.

¿Qué es el calibre del acero y cómo afecta la capacidad?

El calibre es una medida del espesor de una lámina de metal. En el sistema de calibres, un número más bajo indica un metal más grueso. Por ejemplo, una viga hecha de acero de calibre 14 es más gruesa y, por lo tanto, más fuerte que una hecha de acero de calibre 16. Un acero más grueso significa más material para resistir las fuerzas, lo que se traduce directamente en una mayor capacidad de carga.

¿Puedo usar una tabla de capacidad genérica si no encuentro la de mi fabricante?

Absolutamente no. Como se mencionó, las tablas de capacidad no son universales. Los diseños de las vigas varían enormemente entre fabricantes debido a diferencias en el perfil exacto, el tipo de acero, los procesos de fabricación y los factores de seguridad aplicados. Usar una tabla genérica o de un fabricante diferente podría llevar a una sobrecarga peligrosa y al colapso del sistema de estanterías, con graves consecuencias. Siempre debes consultar la documentación específica del fabricante de tus vigas.

¿Qué hago si no encuentro el número de perfil o el fabricante?

Si el número de perfil no es visible y no puedes identificar al fabricante mediante las pistas (tipo de perfil, espesor, seguro de bloqueo), la mejor opción es consultar a un especialista en sistemas de almacenamiento o a un ingeniero estructural. Ellos pueden tener la experiencia y las herramientas para identificar el tipo de viga y, potencialmente, la capacidad de carga a través de métodos de prueba o bases de datos especializadas. En casos extremos, si no se puede determinar la capacidad de manera fiable, la viga debería ser reemplazada o el sistema no debería cargarse.

¿Existe un "factor de seguridad" en estos cálculos?

Sí, los fabricantes de estanterías incorporan un factor de seguridad en sus cálculos de capacidad. Esto significa que la capacidad listada en la tabla es significativamente menor que la carga máxima teórica que la viga podría soportar antes de fallar. Este margen de seguridad está diseñado para tener en cuenta imprecisiones en las cargas, impacto accidental, fatiga del material y otras condiciones imprevistas, garantizando un funcionamiento seguro en condiciones normales de uso. Sin embargo, este factor de seguridad no es una licencia para sobrecargar las vigas.

Conclusión

La lectura y comprensión de las tablas de capacidad de carga de las vigas es un proceso relativamente sencillo, pero que requiere una precisión meticulosa. Para obtener capacidades fiables y garantizar la seguridad de tu sistema de almacenamiento, es de vital importancia identificar y medir correctamente los componentes y, lo más importante, consultar siempre las tablas específicas del fabricante de tus estanterías. Ignorar estos pasos puede tener consecuencias catastróficas, desde daños a la mercancía hasta lesiones graves o fatales. La seguridad en el almacén comienza con el conocimiento y la aplicación correcta de las capacidades de carga de cada uno de sus componentes, siendo la viga un elemento central en esta ecuación.
